wat voor buizen in oscilloscoop ?

[ff lunche]

Hoorde wel eens dat oscilloscopen mooie buizen bevatten. weet iemand dat zo ?
wat voor buizen daarin kunnen zitten ?

grtz
Peter

[hanselchen]

Beeldbuizen?

[BertDB]

op internet zijn nog erg veel schema's te vinden van buizenoscilloscopen.
Hier enkele voorbeelden, geeft je toch een idee van de type buizen die erin gebruikt werden:

6BL8, 12AU7, 6D10, 6X4, 1V2
http://raphnet.net/electronique/tube_sc ... ematic.jpg

6DT6, 2AP1, 6J6, 5Y3
http://www.electronixandmore.com/project/circuit7.gif

7KY6, 6DK6, 6BM8, 6HA5
http://webpages.charter.net/dawill/tmor ... rtical.png

[Ah!buis]

Bij een BEM003 (MBLE) een paar ECF80 ,een paar EL95 en een ECC88. Was meen ik met een DG7-32 of zoiets.
Ooit nog's in elkaar gezet .
Anne

[ff lunche]

daar dit een audio-forum is gaat het me natuurlijk om de buizen die interessant zijn voor audio-toepassingen
geen beeldbuis alhoewel die er natuurlijk wel inzit
12au7 en ecc88 etc zijn interessant . de andere genoemde ken ik niet en kan ik ook niet inschatten op hun waarde voor audio-doeleinden.

[BertDB]

De 6X4 en 5Y3 zijn gelijkrichterbuizen die je ook kan gebruiken in audioprojecten.
De andere buizen zijn mij ook niet bekend en wss ook niet echt goed bruikbaar voor audiodoeleinden

[ff lunche]

mijn gedachte was dat in dit soort apparaten vaak de premium buizen zitten
net zoals in medische apparaten . Buizen die dan een witte/rode/blauwe/gele tip hebben. Speciaal geselecteerde exemplaren.
Die scopen zijn misschien tegen redelijke prijzen te scoren. Maar misschien ook niet natuurlijk. Het is ook maar een gedachte van me

[hanselchen]

In meet apparatuur worden inderdaad vaak premium buizen gebruikt, dwz. geselecteerd op nauwe spec's en gelijkheid.
Helaas hebben de buizen meestal hun beste tijd gehad, mocht je ergens nog zo'n apparaat scoren.

In amerikaanse modellen (HP, GE) vind je regelmatig
de 6SN7, 12B4 (afbuiging, versterking) en de 5AR4/GZ34 (voeding).
Deze buisjes zijn interessant voor audio toepassingen.

Behalve buisjes bevatten die oude scopen ook meer mooie componenten;
Koolcomposiet-weerstanden, PIO's, smoorspoelen
en (met een beetje mazzel) geweldig mooie voedings-trafo's die ook geschikt zijn voor onze 230V.

Mvg. Hans

[Mohawk]

Kijk maar even op 2ehands.nl ; zendamateur ; scoop.
Googelen op merk en type geeft soms al 't schema,
kun je kijken of er wat interessants in zit.
Aan onderdelen meestal wel waard.

[Jerommel]

Heb nog een Philips buizen-scope staan, zitten "Philips SQ" (special quality) buizen in, ik meende een aantal 12au7.
Maar hij is nog zo gaaf en compleet... (dwz., incl. de 2 probes en de bnc>banaan verloopjes)

[Aaad]

Ooit eens, 40 jaar geleden, een eenvoudig scoopje gemaakt met een DG7-32.
Twee ECC81 voor de horizontale en verticale afbuiging, Een EF86? voor de tijdbasis en als voedingstrafo een oude 2x280 volt (=1x560volt) met cascade van BY??? diodes om aan de 700 volt hoogspanning te komen. Plus extra trafo voor de gloei.
M'n schoonvader heeft er een mooie kast omheen gemaakt, maar ja, roken is dodelijk.
Staat nog steeds in de garage, heb de stekkerbussen voor een versterker en voeding gebruikt.
Misschien knap ik 'm nog eens op.

Aad

[Jerommel]

Heb m'n Philips PM 3230 "hybride" van de berging gehaald, want ik wil 'm gaan gebruiken.
Hopelijk start ie nog gewoon op..

Hier wat ploatjes ter vermaak:

Heb er beide probes bij in doosje en de verloopjes.
Net snoetje he?

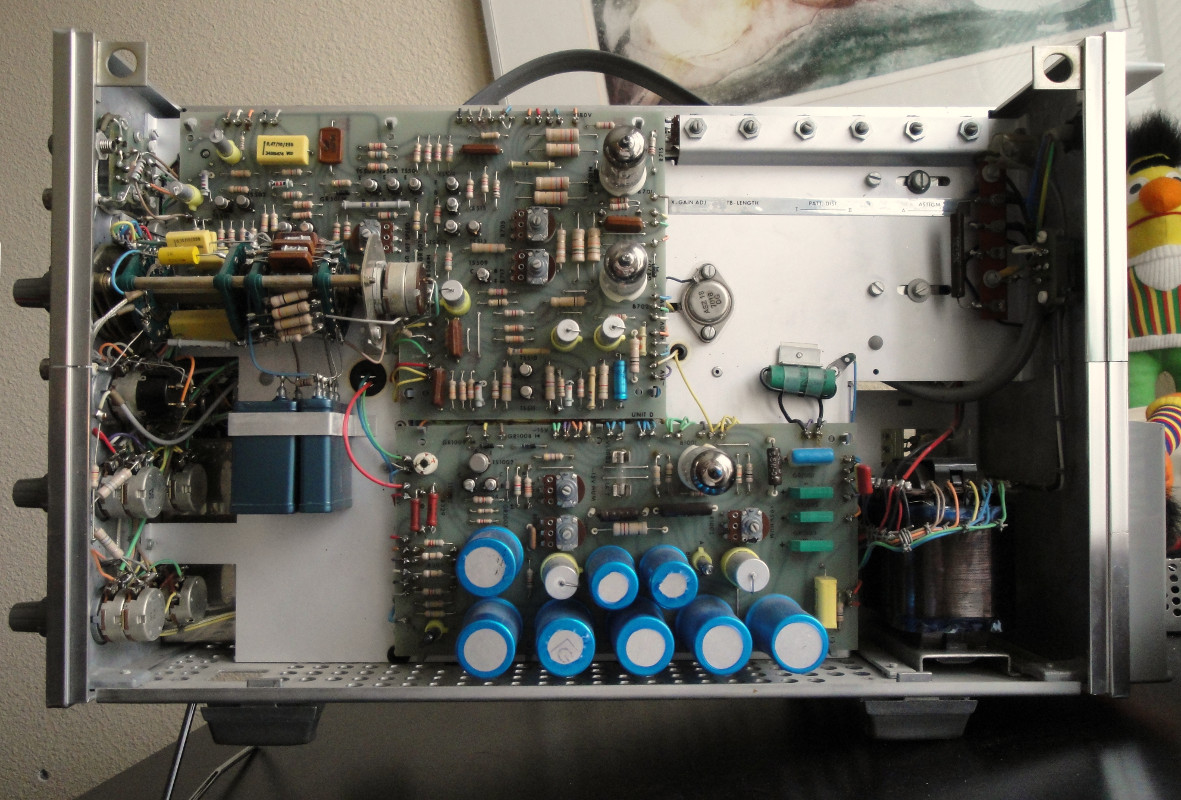

Links zitten er 4 stuks ECC88

Rechts zitten 2 stuks E810F SQ en nog een ECC88

Ook een hoop transistors trouwens.
Grappig is dat een vriend van me uiterlijk precies dezelfde heeft, maar die is helemaal transistor !
(En niet meer zo gaaf als deze)

[Pjotr]

Leuk, een echte ouderwetse dubbelstraal, eentje met 2 elektronenkanonnen en 2 stel afbuigplaten.

[ds23man]

Mooi overgangsmodel, buizen en torren. Mooie glasvezel printen en gigantische "printpotmeters".

[Aaad]

Mooi apparaat, netjes opgebouwd.
Ik loop nog steeds met het idee om mijn ouwe bakkie weer eens op te tuigen, maar dan met transistors. Kan dan ook wat compacter worden.
Zijn niet veel schema's op internet te vinden van simpele scoopjes met transistors en/of IC's.

Hoor je ook verschil tussen een hybride en een transistor uitvoering?


Aad

[Pjotr]

Mooi apparaat, netjes opgebouwd.
Ik loop nog steeds met het idee om mijn ouwe bakkie weer eens op te tuigen, maar dan met transistors. Kan dan ook wat compacter worden.
Zijn niet veel schema's op internet te vinden van simpele scoopjes met transistors en/of IC's.

Weet niet of je daar nou wat mee opschiet. Een ouderwetse scoopbuis met gewone afbuigplaten heeft nogal wat afbuigspanning nodig en komt niet veel verder dan 5 - 10 MHz bandbreedte. Buizen zijn dan prima op hun plaats als afbuigversterker. Wil je echt moderniseren en een grotere bandbreedte dan heb je ook een modernere scoopbuis nodig met een traveling wave afbuiging.

[ds23man]

En 1 ding moeten we toch niet vergeten! Audioapparatuur doorgemeten met een buizenscoop klinkt gewoon beter!
