Juke-box buizenamp.

[TheoK]

Het Probleem verhuisd mee. Dus buis.
Nog even wat dingetjes bijelkaar zoeken en dan gaan bestellen.

[TheoK]

Even een kleine update.
Heb nu 2 voetjes vervangen. Wat een rotklus zeg.
Alles was gewikkeld in de oogjes van de soldeerpunten.

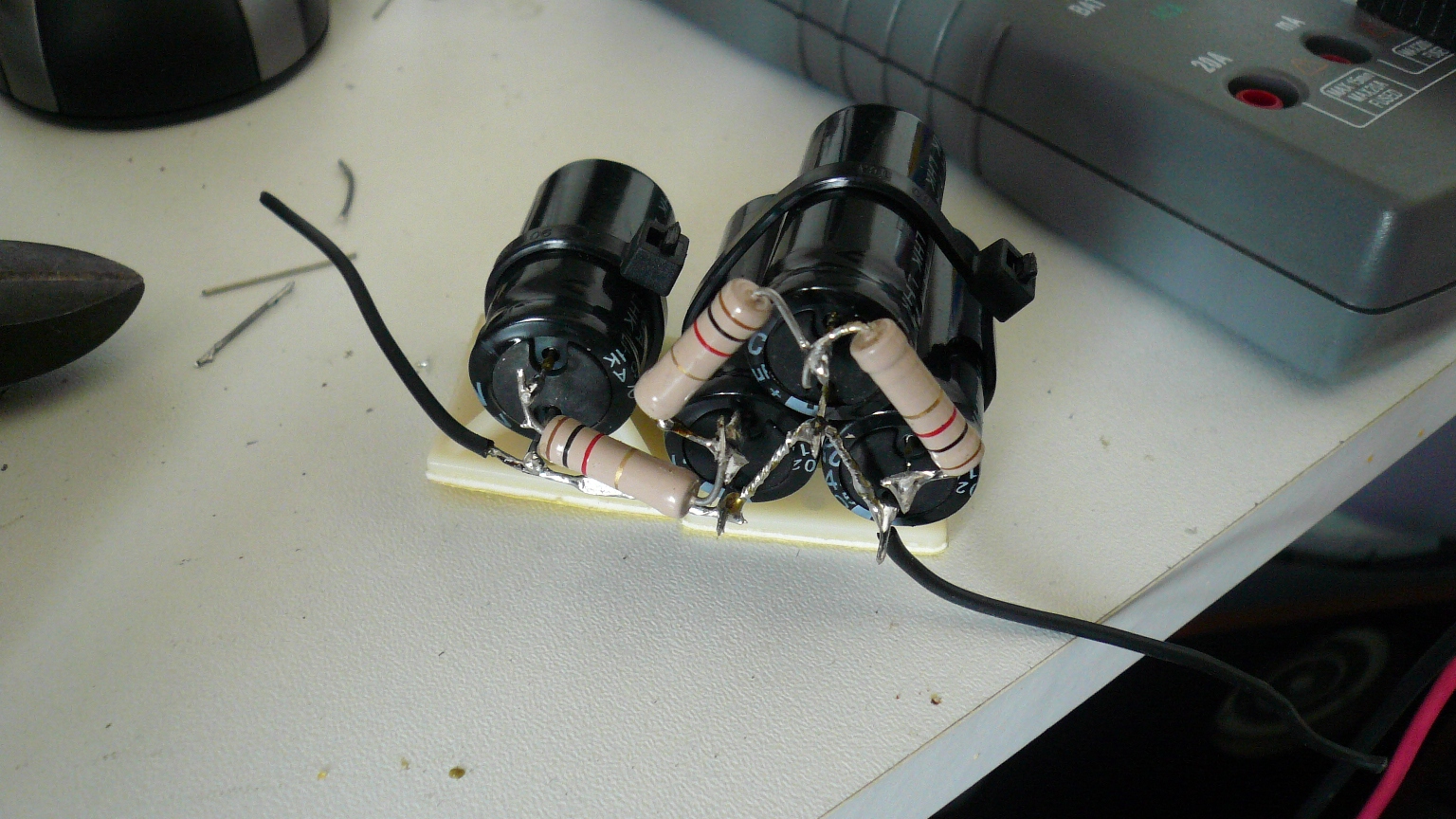

De elco's eraf gehaald en er een plaatje op gemaakt.

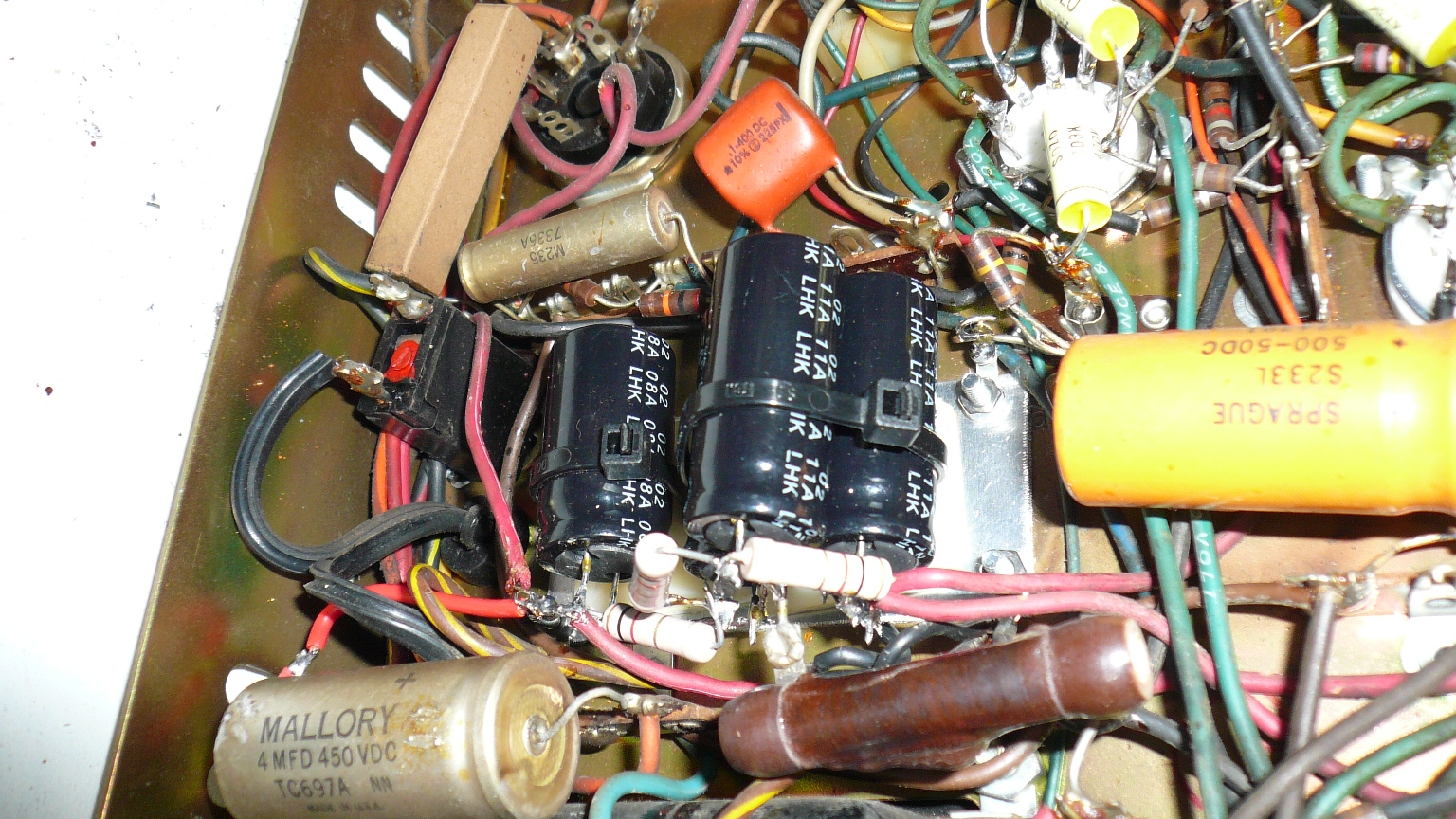

Daar komt de nieuwe voeding op. Vind die nieuwe elco's wel klein qua afmeting.

Tevens zit ik eraan te denken om de gloeierij kompleet te vervangen met getwist draad.
Er is werkelijk geen een draad getwist.
Wat vinden jullie daar van?

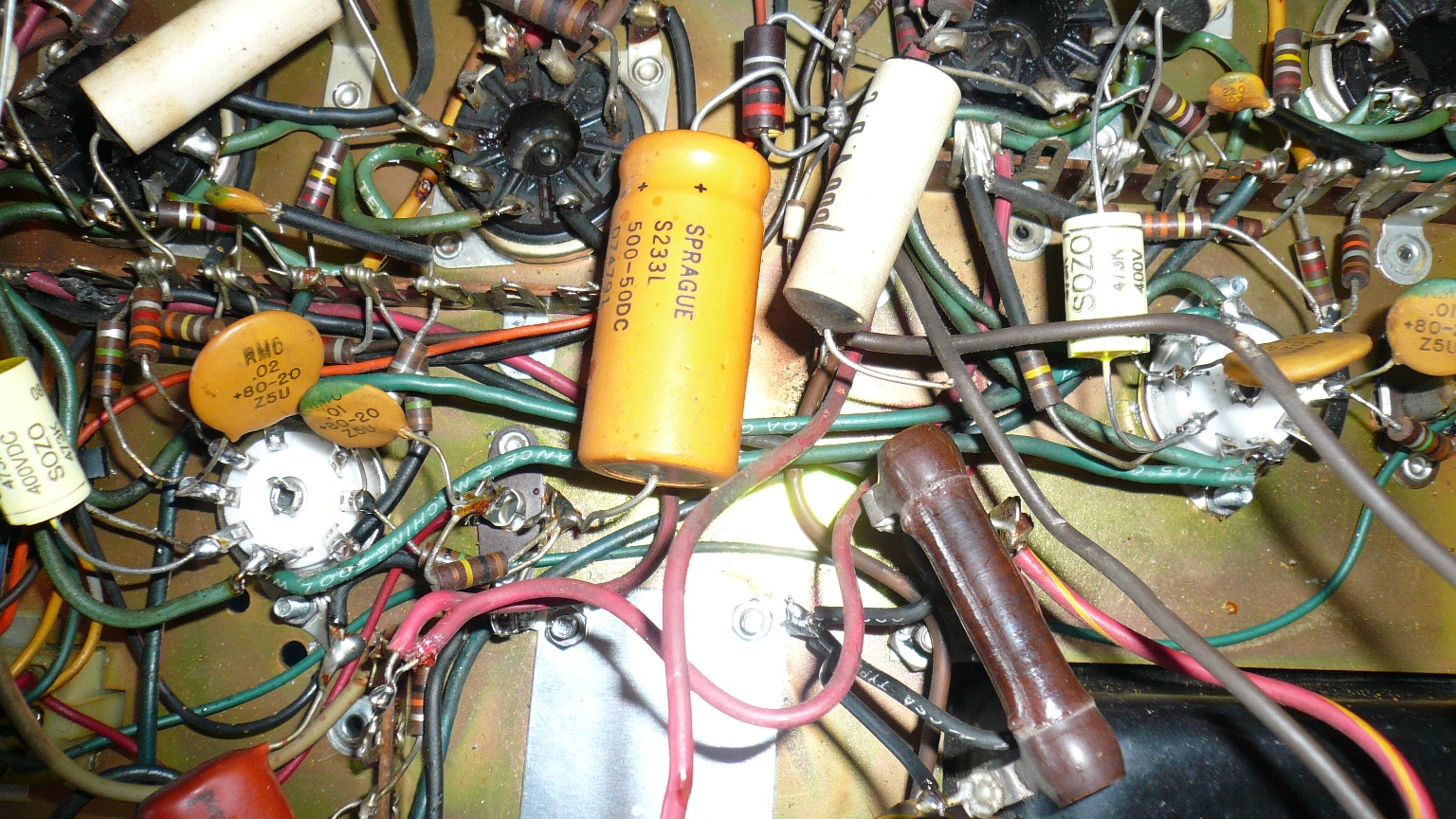

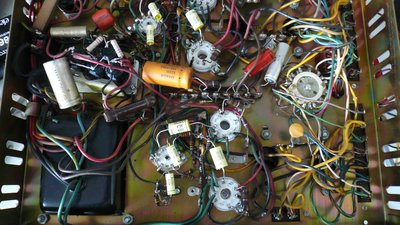

Nog wat plaatjes erbij.

[nl3prc]

Opzich moet je uitkijken met twisten je kan krijgen dat je er dan een spoel van maakt die weer gaat stralen of ontvangen.
Ik twist dan ook alleen maar om de bedrading bij elkaar te houden en zeker niet overdreven veel slagen maken.
Vaak is het ook nog wel eens zo dat één van de aansluitingen van je gloei via je chassis loopt (vaak bij oude radio's is dat het geval)
Ook heb ik gekozen om bij elke buis een 470nF condensator te zetten om zo eventueel storingen tegen te gaan.
Dit omdat ik ook veel met HF loop te klooien.

Maar als het nu geen probleem is zou ik er niks aan gaan veranderen.

[Barry2001]

Lijkt me ook. Blijkbaar is het wel goed geweest, ook met deze gloei, en moet je het zoeken in defekte/uitgedroogde componenten Theo.

[Ah!buis]

Als je teveel verandert en het gaat mis,welke verandering is de oorzaak .
Dan,waar is de verbinding gebleven
Anne

[TheoK]

Op het bovenste plaatje zit het draadje aan een weerstand aan vast Anne.
En de onderste zit aan de cinch ingang.
Hoop vandaag de rest binnen te krijgen.

[Ah!buis]

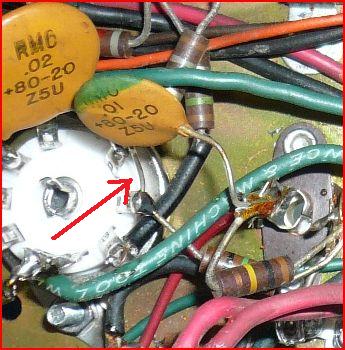

Toch klopt er iets niet.Op één foto zit de 0.01 a pin 2 van de buis,zoals het hoort.Maar op de andere zit aan die pin alleen de 1M weerstand,daarmoet ook die 0.01 condensator aan.
Anne

[TheoK]

Zal het even goed bekijken Anne.
Maar vandaag niet. Heb andere dingen te doen.
Trouwens de rest van de spullen heb ik nu ook binnen.
Kan ik hem klaarmaken.

[TheoK]

Zo de ultieme test is daar.
IK heb de voetjes en buizen en elco's en condensatoren vervangen.
Heel langzaam de variac los en opdraaien naar 110 volt.
En yess de buizen gloeien mooi op en er kwam geluid.
Tijden het warm worden kwam er een lichte brom maar ging later zo goed als weg.
De klank? Een beetje stroef maar wordt tijdens het spelen al veel beter.
Na een paar uur spelen is de klank vele malen beter dan dat hij was. Een enorme vooruitgang.
Het voedingsgedeelte moet ik nog vast zetten maar dat komt wel goed.
De metingen op de buizen zijn nu alle 4 gelijk. Scheelt bar weinig aan.

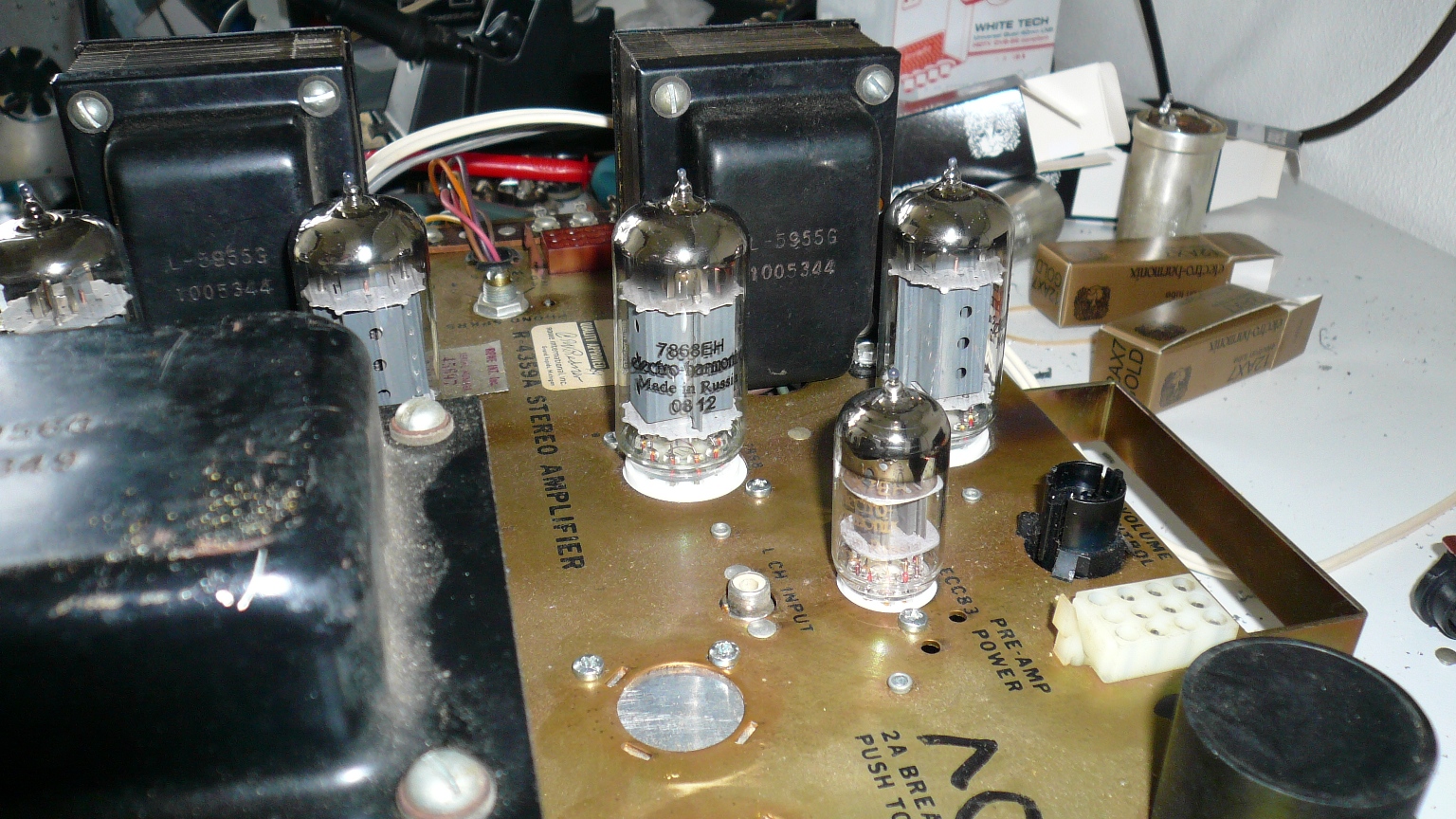

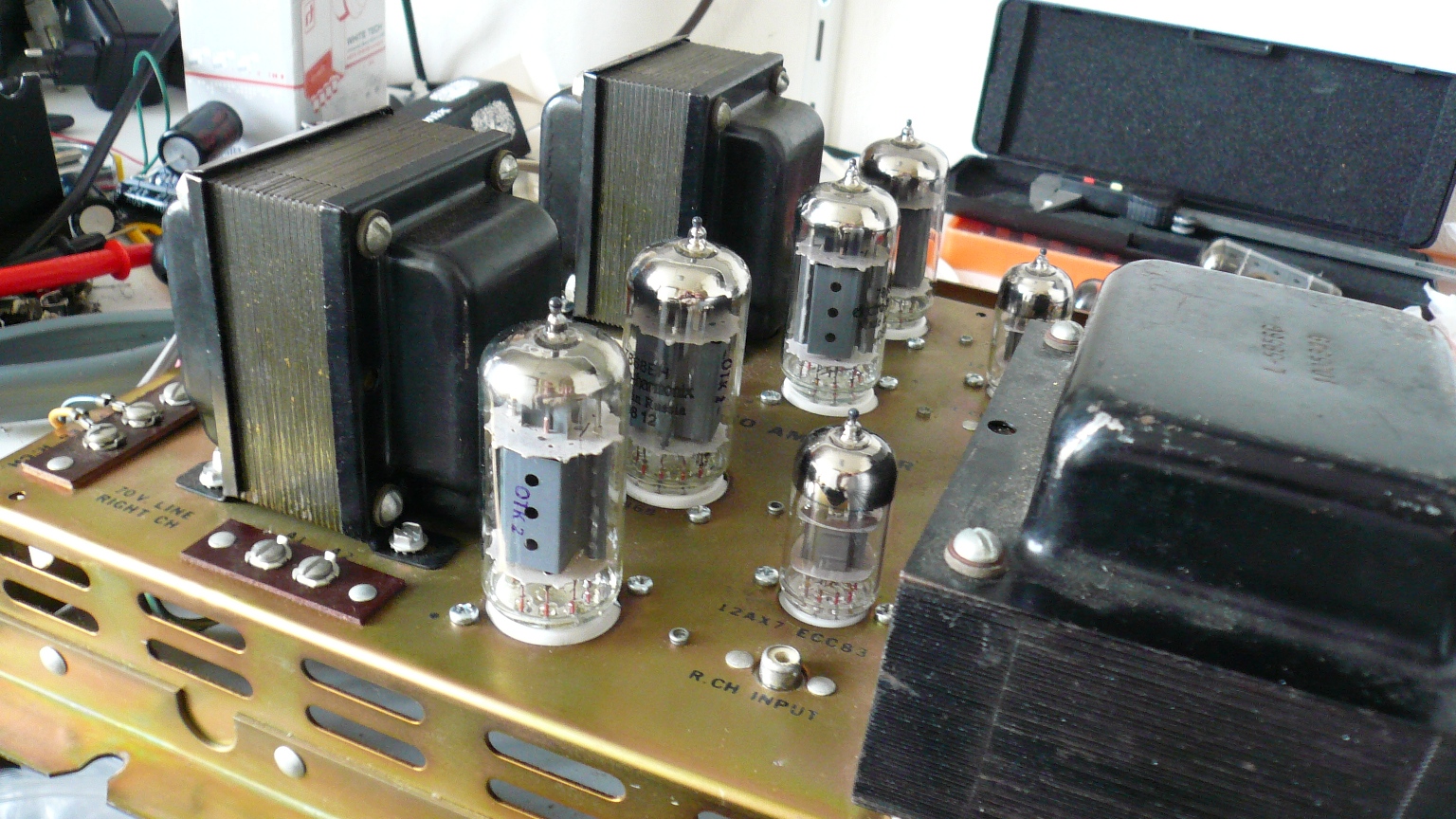

Nog wat plaatjes erbij.

[Barry2001]

Dat heb je dan mooi voor elkaar gekregen Theo, gefeliciteerd!

[TheoK]

Zo. Ik heb de laatste dingetjes nog even gedaan.
De voeding netjes ingebouwd en van de voorversterker de knoppen gereinigd.

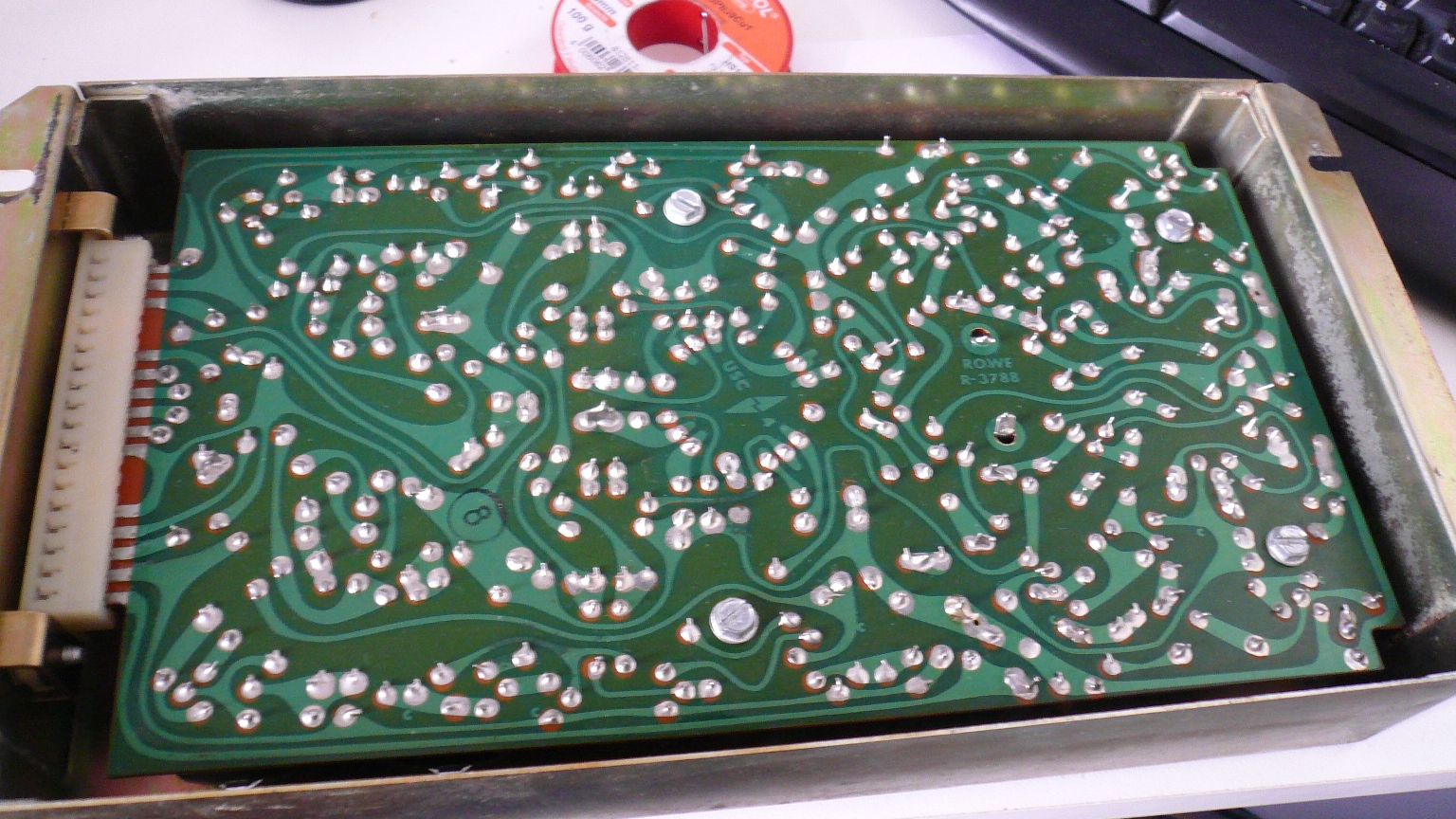

Best wel een grote printplaat zeg.
Zal binnenkort even een afspraak maken voor het terug monteren van de versterker.
Hij heeft het afgelopen weekend volop gespeeld en de klank is super.
Ben benieuwd wat hij gaat doen in de kist met zijn eigen speakers en platenspeler.

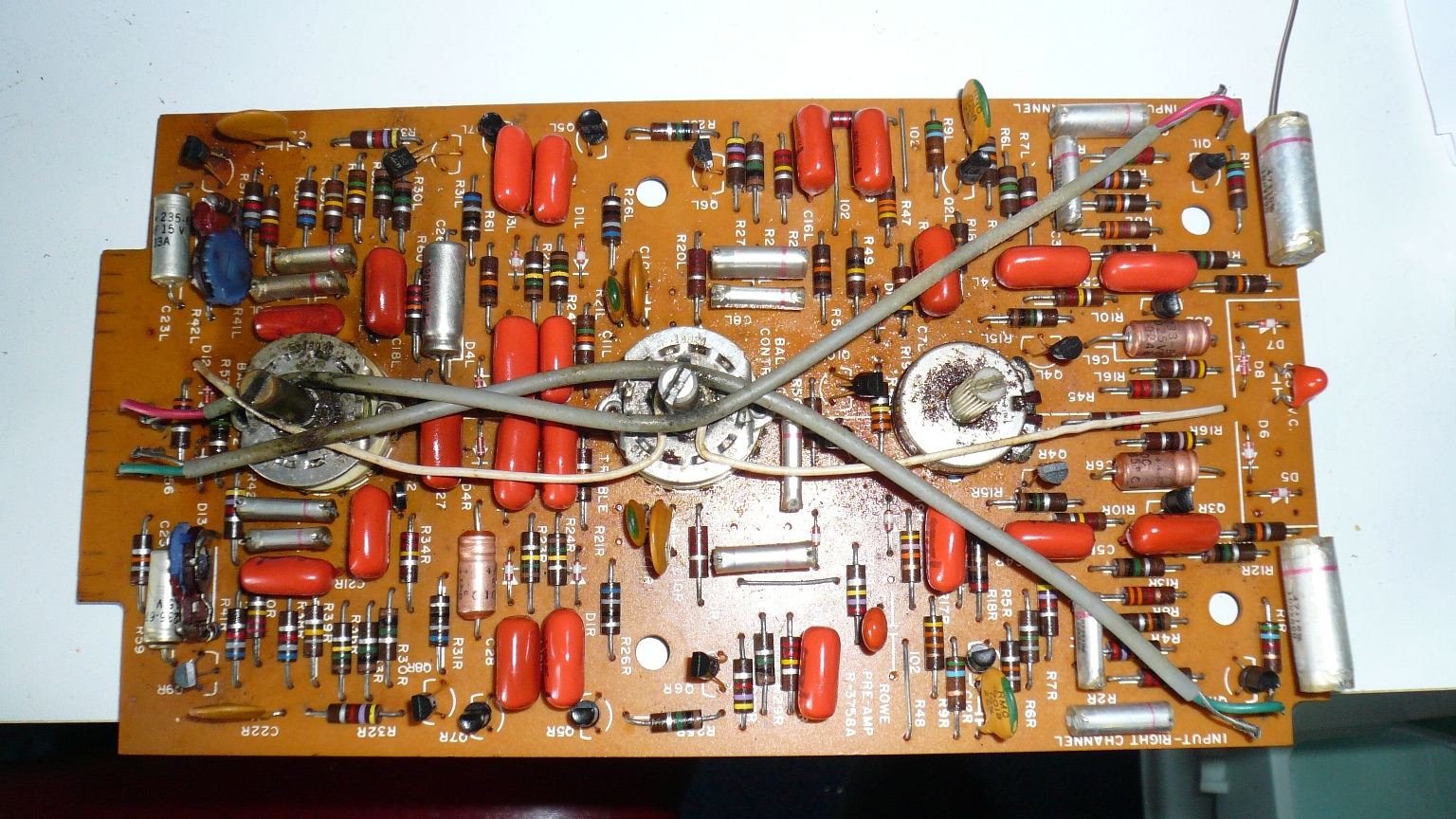

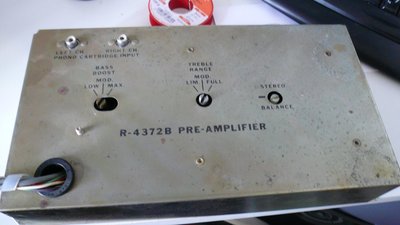

Nog even wat plaatjes erbij.

[Barry2001]

Die layout, zo zie je ze niet vaak meer wel even benieuwd hoe het totaalplaatje wordt, kun je er geen filmpje van posten Theo als 'ie straks weer vol in bedrijf is?

[TheoK]

Dat ga ik zeker proberen Barry.
Heb zo'n minicamera van Kodak.
Die neem ik zeker mee.

[TheoK]

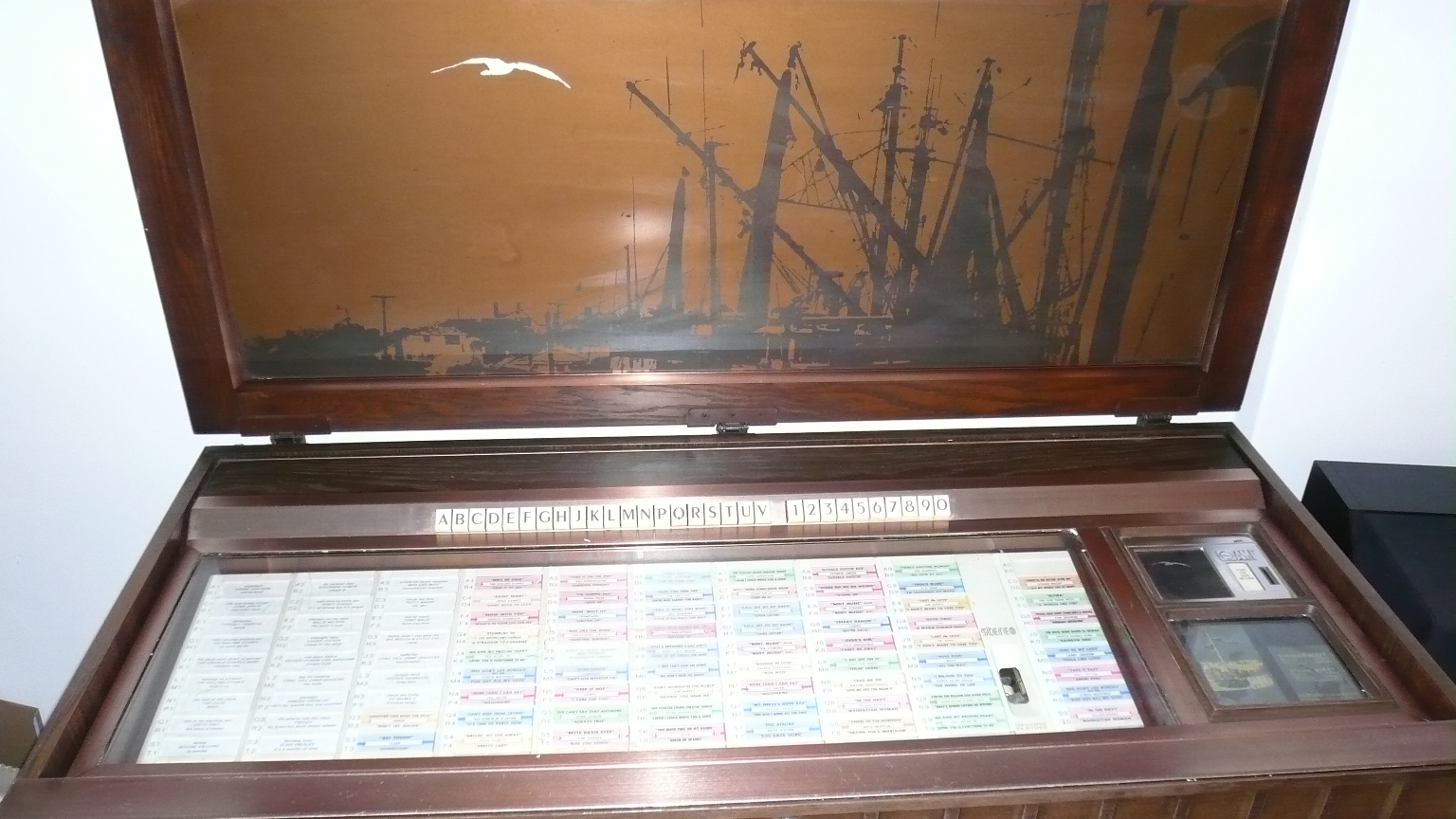

Zo. De jukebox is klaar en speelt weer als een tierelier.

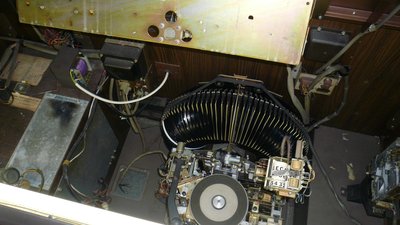

De versterker zit er weer in en alles doet het.

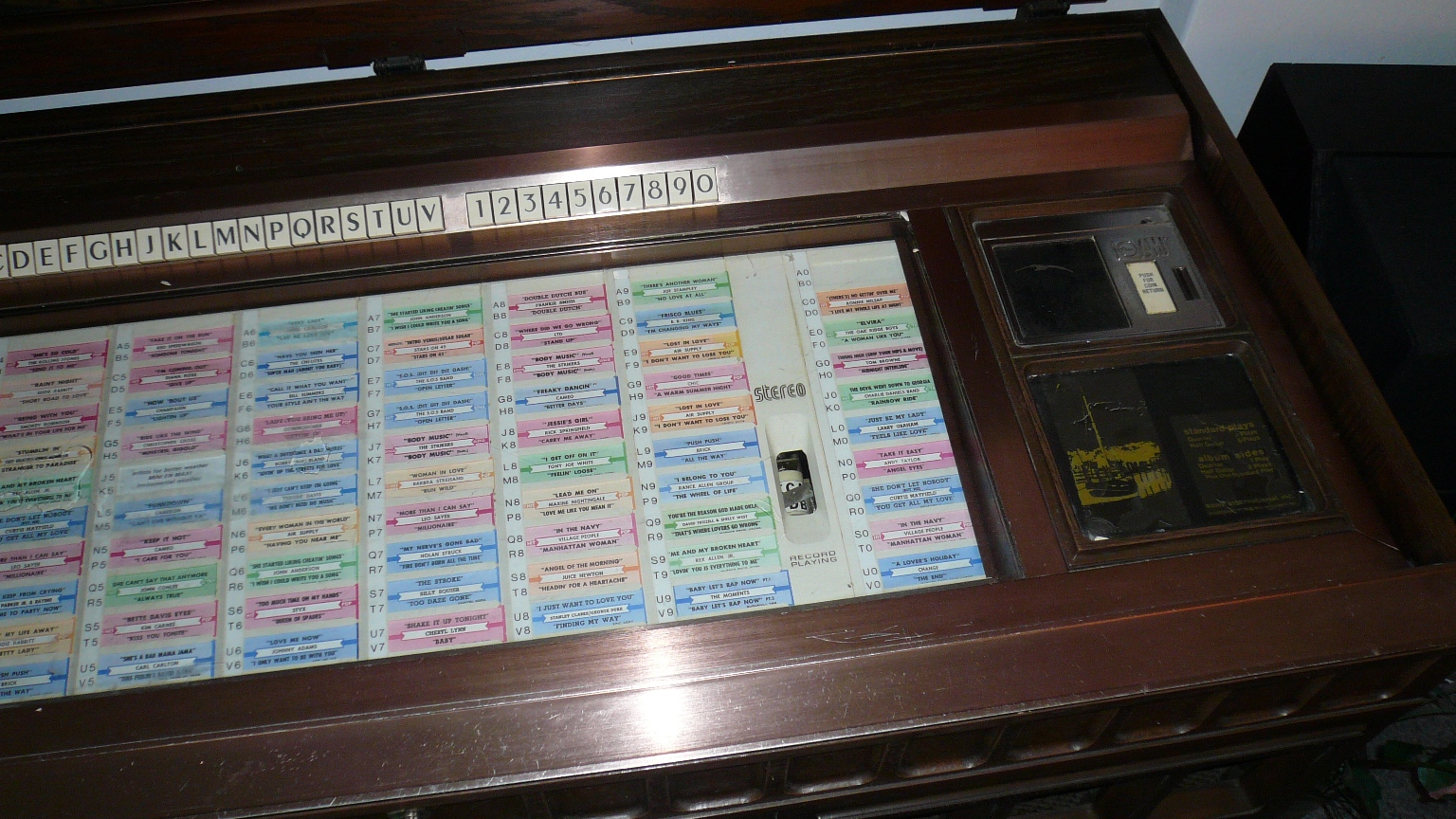

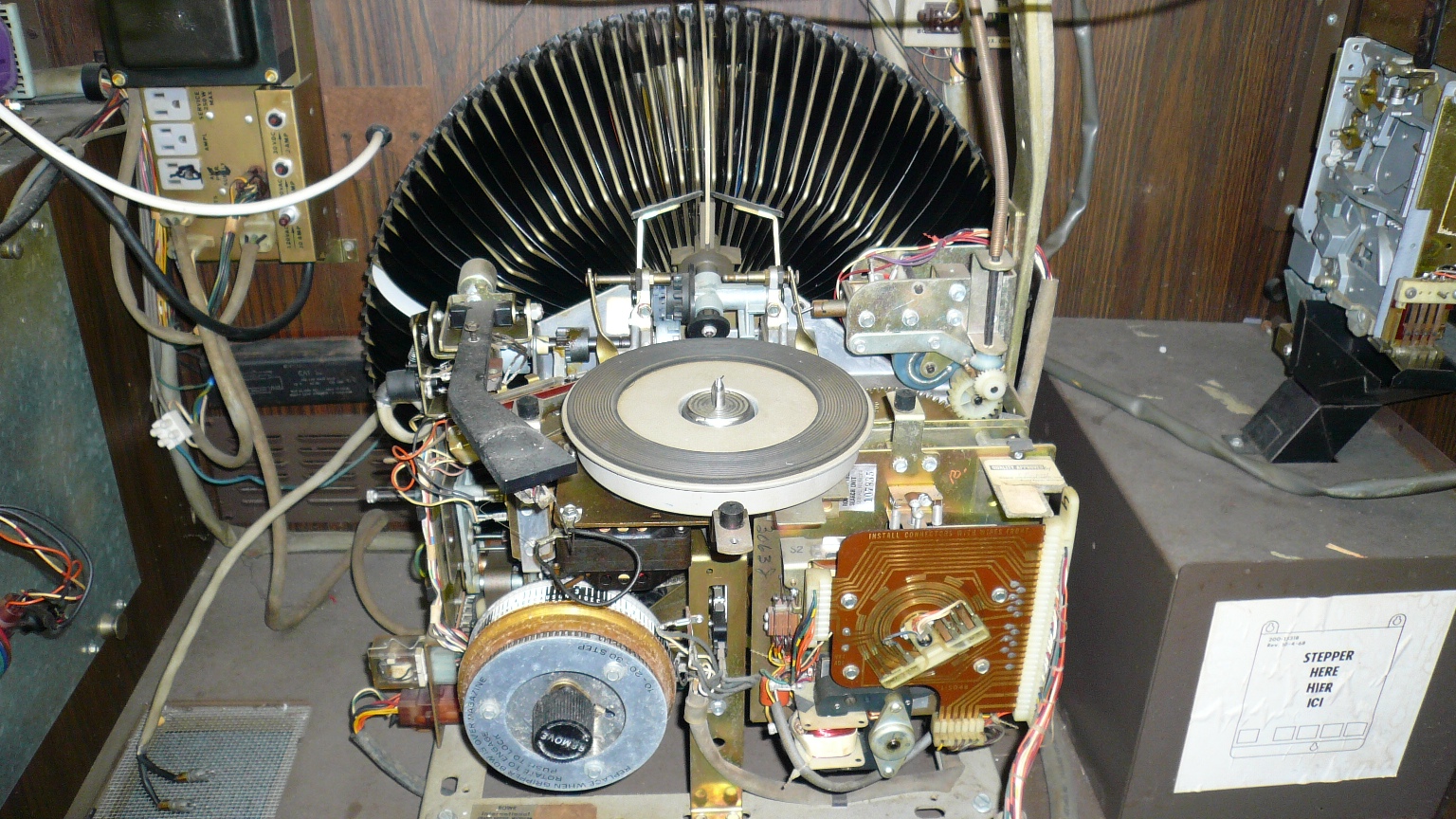

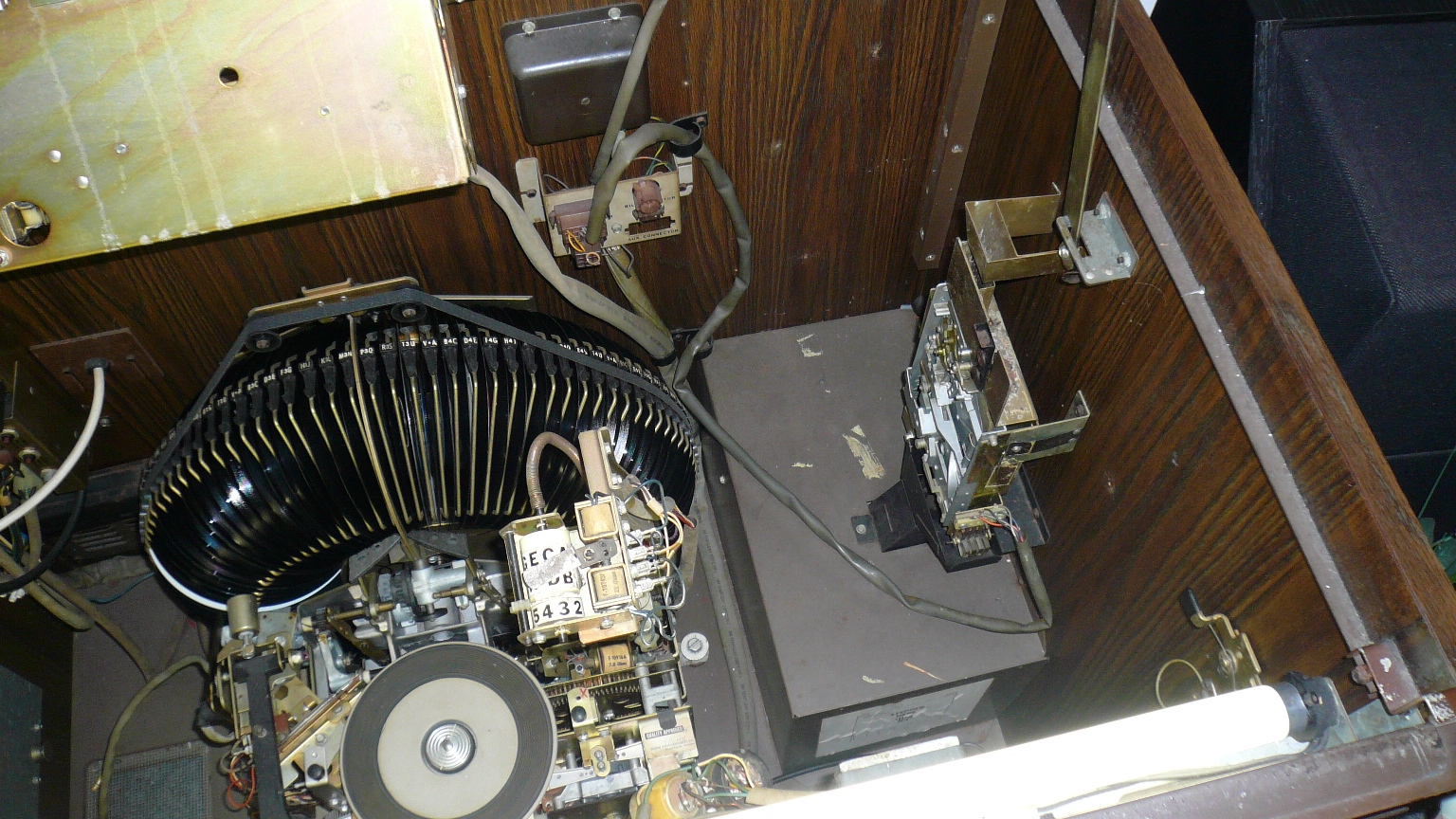

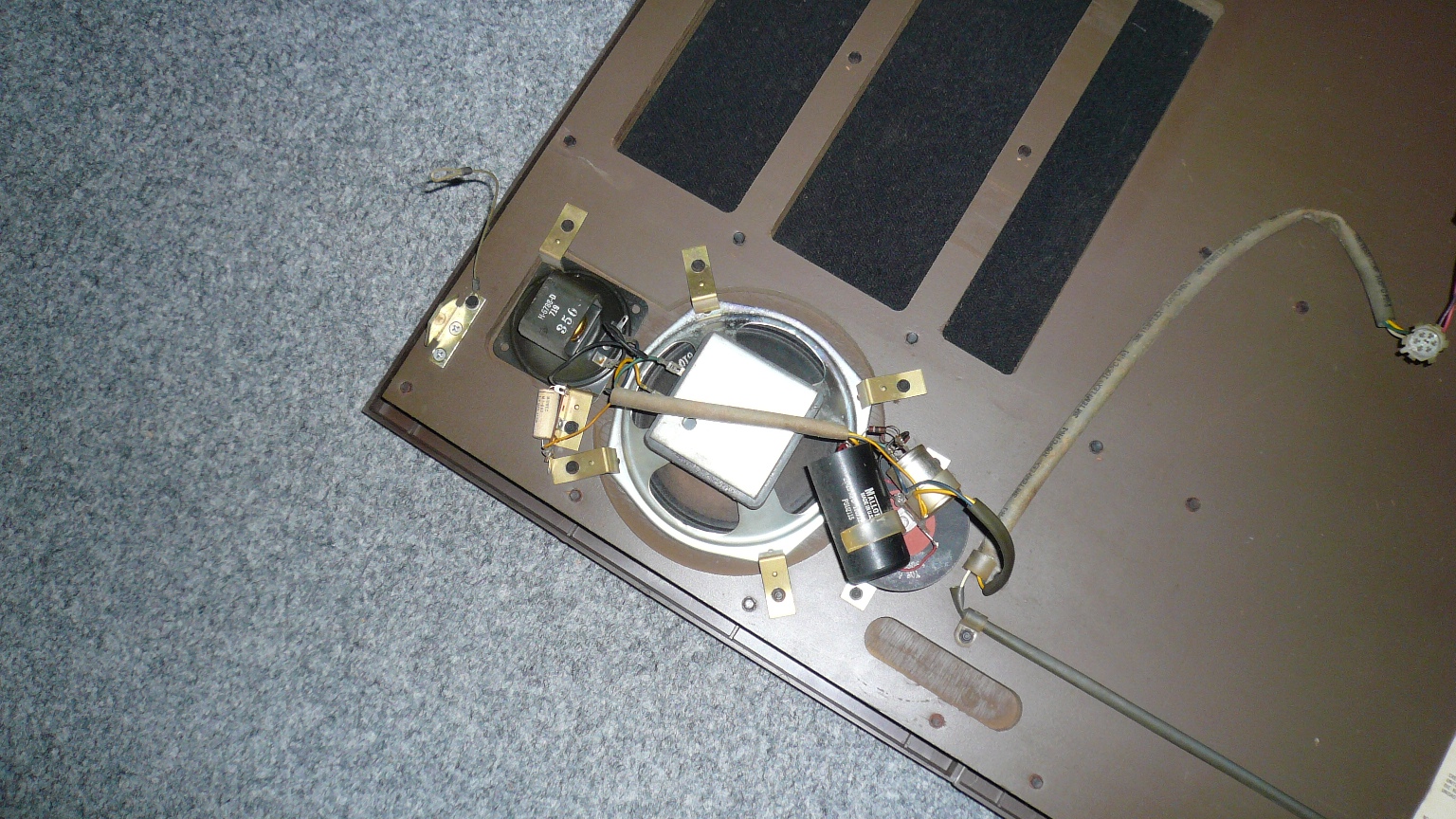

Nog even wat plaatjes en een video erbij.
Einde van weer een mooi project.
Dit is de link van de video. Dan kun je hem in levende lijve zien.
http://www.youtube.com/watch?v=7wGBtsg2 ... HKuNFAT50=

Veel kijkplezier voor de liefhebbers.

[Barry2001]

Wat nou microcontroller, alles mechanisch, gaaf ding hoor. Heb je mooi voor elkaar gekregen Theo! Misschien, zelf, ooit eens....

[nl3prc]

doet me een beetje denken aan die oude gokkast die ik heb staan werkt volledig met relais

[Barry2001]

Heb ik ook eens gehad, zo'n gokkast volledig relais bestuurd, type was iets met Football. Kwam toendertijd uit de oude zeevaartschool in Amsterdam, konden het ding toen gratis ophalen. De bekabeling was aangevreten door muizen, heb die toen vervangen. Wat een karwei was dat. Uiteindelijk weer aan de praat gekregen, en dan staat 'ie er na er een paar jaar tegeaan te hebben gekeken hebben we 'm van de hand gedaan. Maar het blijft leuk spul om aan te sleutelen.

[AatV]

Proficiat Theo, mooi stukje werk!

groet,
Aat

[democles]

[TheoK]

Dank U allemaal.
Het was een mooi project.
Maar heb alleen de versterker verbeterd. Mechanisch was er niks mee aan de hand.
En het is prachtig om te zien hoe het mechaniek werkt en de plaat eruit pakt.
Nog mooier is dat hij ook meerdere nummers doe je invoert onthoudt.
En dat voor een mechaniek.
ALs er niks tussenkomt zal ik weer een poging wagen met de lijnversterker.
