Buizentrapje voor m'n HKdac

[BertDB]

Dit topic is vanaf hier afgeplitst vanuit een afgesplitst topic.

---

Ondanks een netfilter krijg ik de storing niet weg..
Dit staat dus op de uitgang van de buis na condensator.
Het rare is dat ik ook maar enige vorm van dit signaal nergens terugvind in de voedingsspanningen..
iemand ideeën ? (srr voor de topickaping )



@ democles.
Ik gebruik 1G4GT buisjes in een anodevolger.

[Bart0l0meus]

Ondanks een netfilter krijg ik de storing niet weg..
Dit staat dus op de uitgang van de buis na condensator.
Het rare is dat ik ook maar enige vorm van dit signaal nergens terugvind in de voedingsspanningen..
iemand ideeën ? (srr voor de topickaping )



@ democles.
Ik gebruik 1G4GT buisjes in een anodevolger.

Gebruik je een spanningsdubbelaar?
Het lijkt meer op effecten van schakelende diodes!
Ik denk dat je ground niet schoon is!
Kun je eens meten over je ground? (van het begin bij de elco`s en gelijkrichter tot waar de buis aan de ground is gekoppeld)

[BertDB]

Ik meet dit op m'n ground..
Diodes zijn nochtans ontkoppeld met een keramische condensator (zo'n orangje schijfje) van 2,2nF.
Geen spanningsverdubbelaar gebruikt.

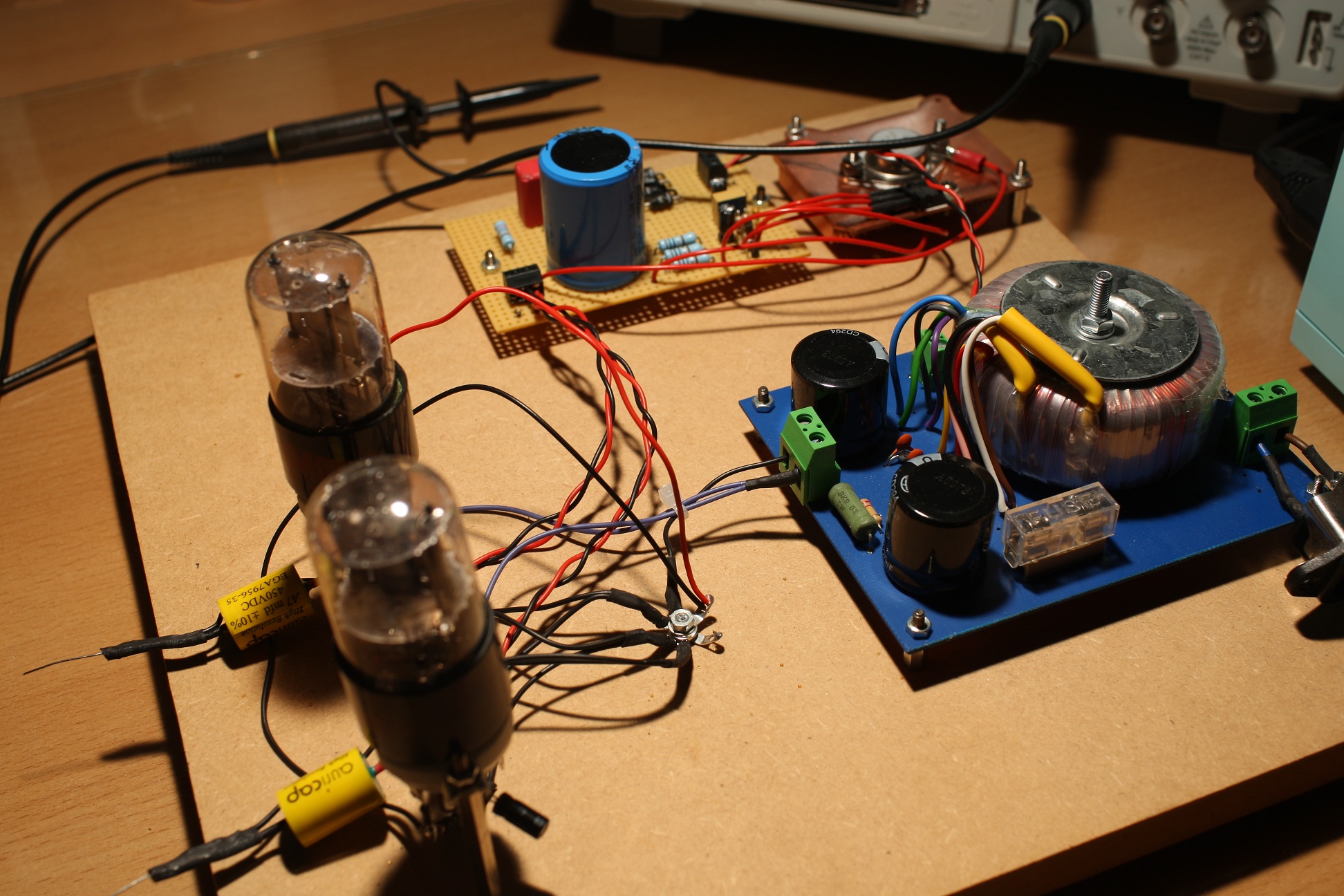

Dit is m'n opstelling (de 2 losse draadjes zijn de ingangen die even aan massa liggen):

Diodes: BYV26C (in bruggelijkrichter).
Mss verkeerde diodes erover gebruikt ?

[Bart0l0meus]

Heb je een schema?
En kun je bij het meten over de ground de periode tijd op 5 ms zetten?

[BertDB]

schema van de voeding?

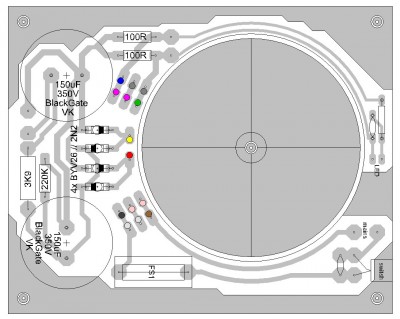

Ik gebruik deze print.

Gelijkrichting met 4 diodes, 150µF condensator, 3K9 weerstand en weer een 150µF condensator.
Bleeder weerstandje er ook nog bij.
Zal straks even voor je meten, maar ik kan je nu al zeggen dat ik dan een sinusspanning meet met een frequentie van 50,00Hz..

[Bart0l0meus]

Ik vind de 2n2 condensators over de diodes wel erg klein, ik gebruik altijd 47nF.
Maar de golfvorm komt me bekend voor. Ik denk dat er een te grote stroom over je ground referentie loopt.

Verder benut je de onderste elco ook niet goed. Na de gelijkrichtdiodes kun je het beste met de ground eerst naar de onderste elco gaan en vanaf daar naar de bovenste elco. Nu doe je alles vanuit de de bovenste elco. Ik verwacht trouwens niet dat het daar aan ligt maargoed. Het is wel te zien dat steraarde vaak wordt toegepast zonder dat men weet hoe de stromen lopen. Ik zie dit ook heel goed terug bij democles. Maargoed, zonder veel elecro kennis kan ik jullie dat ook niet kwalijk nemen, maar in performance kan het heeeeel veel schelen als je het goed weet toe te passen!

[democles]

.......................

[BertDB]

Ik vind de 2n2 condensators over de diodes wel erg klein, ik gebruik altijd 47nF.
Maar de golfvorm komt me bekend voor. Ik denk dat er een te grote stroom over je ground referentie loopt.

Verder benut je de onderste elco ook niet goed. Na de gelijkrichtdiodes kun je het beste met de ground eerst naar de onderste elco gaan en vanaf daar naar de bovenste elco. Nu doe je alles vanuit de de bovenste elco. Ik verwacht trouwens niet dat het daar aan ligt maargoed. Het is wel te zien dat steraarde vaak wordt toegepast zonder dat men weet hoe de stromen lopen. Ik zie dit ook heel goed terug bij democles. Maargoed, zonder veel elecro kennis kan ik jullie dat ook niet kwalijk nemen, maar in performance kan het heeeeel veel schelen als je het goed weet toe te passen!

De print is niet door mij gemaakt, dus daar kan ik weinig aan veranderen
Ik zal eens proberen uitzoeken hoe de stromen lopen en wat grotere C's over de diodes plaatsen..

[b_force]

Verkeerde C's over de diodes kunnen overigens het probleem enkel erger maken.

[Bart0l0meus]

Verkeerde C's over de diodes kunnen overigens het probleem enkel erger maken.

Wat zijn volgens jou dan verkeerde Cs? te grote/kleine, type?

[b_force]

De waarde

[democles]

.................

[democles]

.....................

[Bart0l0meus]

De waarde

Ja precies, maar ik geloof niet dat het probleem hier aan ligt.

[b_force]

Ik weet ook niet of dat het probleem is. (maar er begon hier iemand over schakelende diodes )
Wat je bij diodes kunt hebben is "ringing" door het schakelen van de diodes.
Je kunt dit effect wel oplossen door een capje parallel te zetten, maar bij een mismatch kan het effect juist erger worden.
(bij schottky diodes is zo'n capje dan ook niet echt meer nodig)
Dat was wat ik duidelijk wilde maken.

Overigens heb ik ook al eens hier en daar gelezen dat dit probleem enigszins overtrokken en opgeblazen is.

Naar mijn idee ziet het er ook wel iets anders uit.
Zie bv hier:
http://sites.google.com/site/ej25awd/re ... coverytime

[Bart0l0meus]

Ik weet ook niet of dat het probleem is. (maar er begon hier iemand over schakelende diodes )
Wat je bij diodes kunt hebben is "ringing" door het schakelen van de diodes.
Je kunt dit effect wel oplossen door een capje parallel te zetten, maar bij een mismatch kan het effect juist erger worden.
(bij schottky diodes is zo'n capje dan ook niet echt meer nodig)
Dat was wat ik duidelijk wilde maken.

Overigens heb ik ook al eens hier en daar gelezen dat dit probleem enigszins overtrokken en opgeblazen is.

Naar mijn idee ziet het er ook wel iets anders uit.
Zie bv hier:
http://sites.google.com/site/ej25awd/re ... coverytime

Ja precies, vooral hoogfrequent heb je er last van, laag frequent zie je het nauwelijks.
Het scheelt ook vooral in de klank. Ik heb hier toevallig laatst experimenten mee gedaan waarbij ik het spectrum tot 20kHz heb bekeken bij een silicium en schottky brug en in het hoog (15kHz) scheelde het toch al 20dB op de voeding. Eens kijken of ik die plaatjes nog ergens kan terugvinden.
