Receiver op IC basis (TDA7021/7040/2030)

[klusser]

De laatste weken ben ik bezig geweest met het bouwen van een simpele receiver, bestaande uit een FM en AM tuner en een klein IC versterkertje.

Het is een ontvanger bestaande uit een TDA7021T FM ontvangst IC en een TDA7040 stereodecoder.

oorsprong
http://img684.imageshack.us/img684/2909/img2826k.jpg

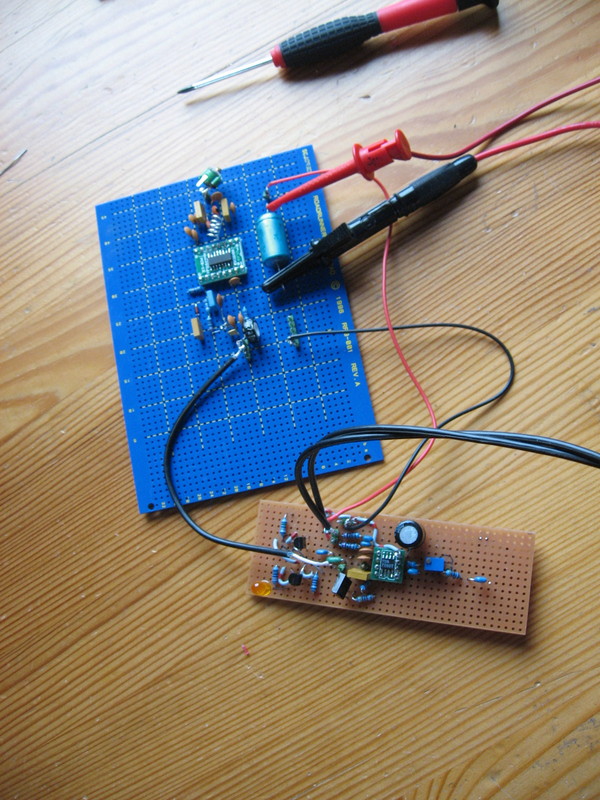

Het kleine printje is de stereodecoder. Op dit moment wordt het geheel gevoed met een externe voeding (3V) maar een losse voeding is al in aanbouw!
De geluidskwaliteit tot nu toe is redelijk, het is allemaal nog erg instabiel en in stereo klinkt het nog wat krasserig. Wellicht dat afscherming en een betere afstemcondensator hier een verbetering brengt. De bouwwerkjes ga ik netjes in een stukje blik verwerken.

oorsprong
http://img811.imageshack.us/img811/9277/img2750g.jpg

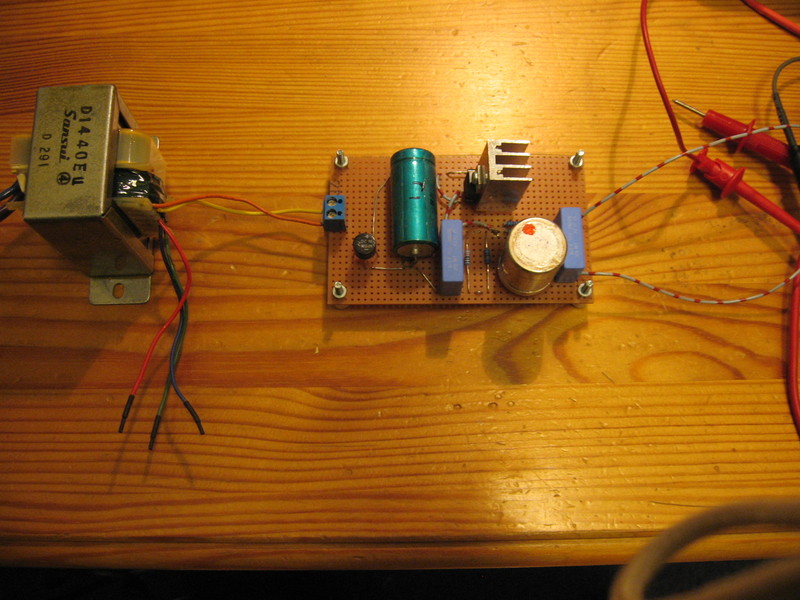

De transformator is gesloopt uit een oude sansui cassetterecorder. Uit de voeding moet uiteindelijk 3V voor de FM ontvanger, 0,5-1,5V voor de AM ontvanger en 12V voor de IC versterker komen.

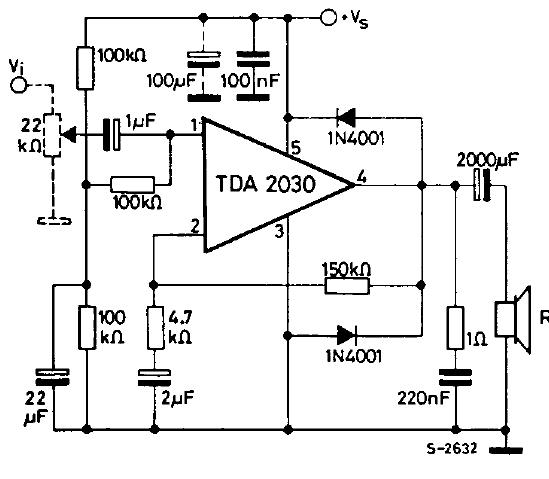

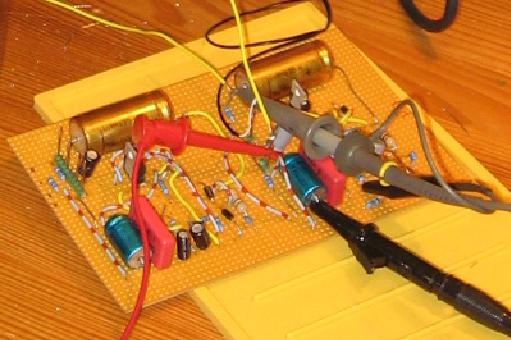

Tenslotte heb ik ook nog een IC versterker gebouwd (TDA2030) waarvan het resultaat al behoorlijk fraai is. Foto's van de versterker en schema's van alle bouwsels zal ik later vandaag uploaden!

[Henkjan]

Foto's van de versterker en schema's van alle bouwsels zal ik later vandaag uploaden!

alvast bedankt, want nu is er geen foto te zien (fijn hè, dat imageshack)

[klusser]

Gefixt ondertussen

[Henkjan]

Gefixt ondertussen

da's beter, maar wat ik eigenlijk bedoelde is dat je de foto's upload naar het forum als attachment....

[Barry2001]

Ha, leuk project! heb in een grijs verleden een FM ontvanger gebouwd met de TDA7000, dat was wel even geleden, jaar of 20..... was echter een mono ontvanger.

Je hebt het over een betere afstemcondensator, kun je dat niet met een varicap doen? het geheel inblikken zal de werking zeker bevorderen.

Ik blijf je verrichtingen volgen in elk geval!

[klusser]

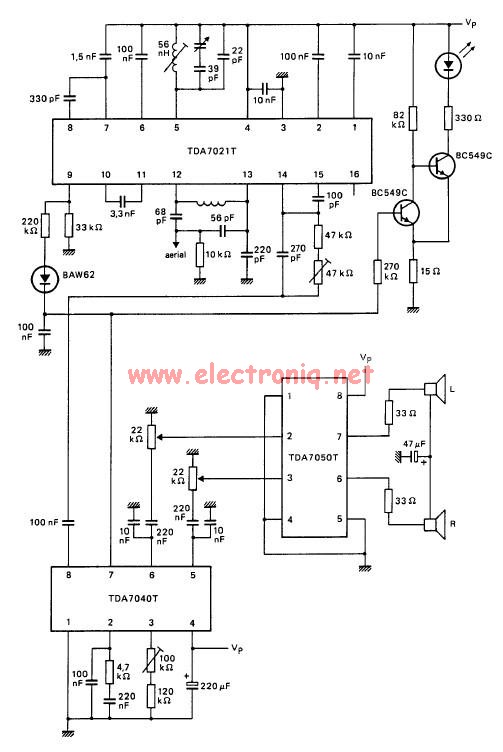

Dit is het schema van de tuner. De TDA7050t wordt niet gebruikt. Hiervoor gebruik ik de TDA2030

oorsprong
http://www.electroniq.net/files/RF/TDA7021-radio-receiver.jpg

De versterker klinkt behoorlijk goed. Er zitten (nog) geen koelplaten op dus heb de versterker nog niet op volle spanning getest (12V). Het geluid is zuiver en de tonen zijn in balans. De bass is wel wat minder sterk, maar dat is logisch gezien het vermogen.

Was een heel gedoe om deze werkend te krijgen. De versterker ging enorm snel oscilleren, en de manier van opbouw (niet ideaal bleek achteraf) gaf snel sluiting. Uiteindelijk een tip gekregen de aard verbinding naar de voeding zo ver mogelijk van de ingang (helemaal rechts in het schema) naar de voeding te koppelen wat tot nu toe lijkt te helpen.

@barry
Ik ga morgen eens kijken of ik een varicap kan krijgen bij de lokale electro zaak.
Hoe was het resultaat van je TDA7000 tuner? de TDA 7021t is volgens mij de opvolger.

[Barry2001]

Op zich werkte het wel ok: de 2 belangrijkste punten bij een ontvanger, de selectiviteit en gevoeligheid waren goed te noemen. Heb er destijds zelfs nog aan gemeten (werkte toen ergens waar ik beschikking had over goede RF meetapparatuur), maar vraag me niet meer naar de meetwaarden, is al even geleden zo gezegd. Heb het afstemmen toen ook met een varicap gedaan, zodat je met een potmetertje de frequentie kunt instellen. Ik had 'm toen zwevend op een stuk print opgebouwd met volledig koper eronder, en dit in een RF doosje ingebouwd. De antenne ben ik toen ook nog wel mee aan het experimenteren geweest, uitgaande van een 1/4 golf voor die frequentie is 75cm.

De TDA7021 die jij gebruikt zal inderdaad een opvolger zijn, er zijn er meerdere uitgebracht als ik het goed heb.

Heb je trouwens een toepassing voor de schakeling?

[mischa72]

Leuk, DIY in de meest pure vorm.

Gewoon even een vraag: Heeft er niet toevallig ooit een stereo tuner met uitlezing in de Elektuur gestaan? Lijkt me wel leuk om zo een zelfbouw-setup te completeren.

Kijk, er is wel een artikel over een bruikbare chip gepubliceerd.

Sorry voor de OT. Succes met je project, ik ben evengoed benieuwd naar het resultaat.

Groeten,
Mischa

[klusser]

Eindelijk tijd om weer wat over het dit project te posten

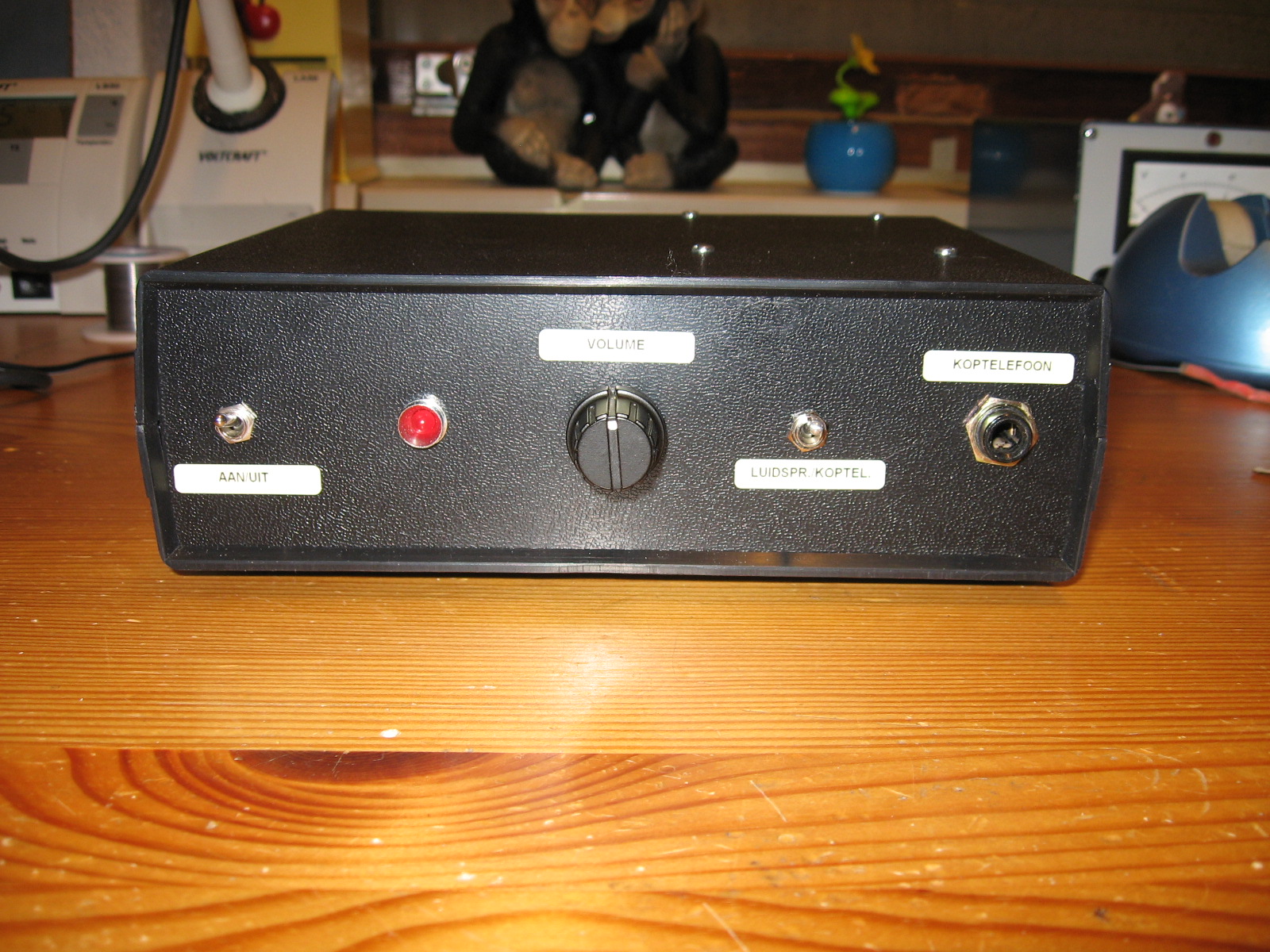

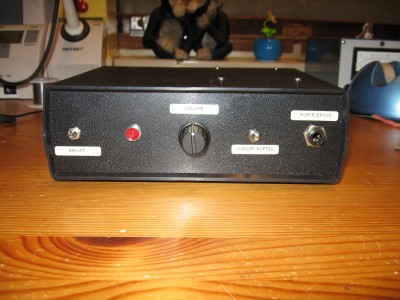

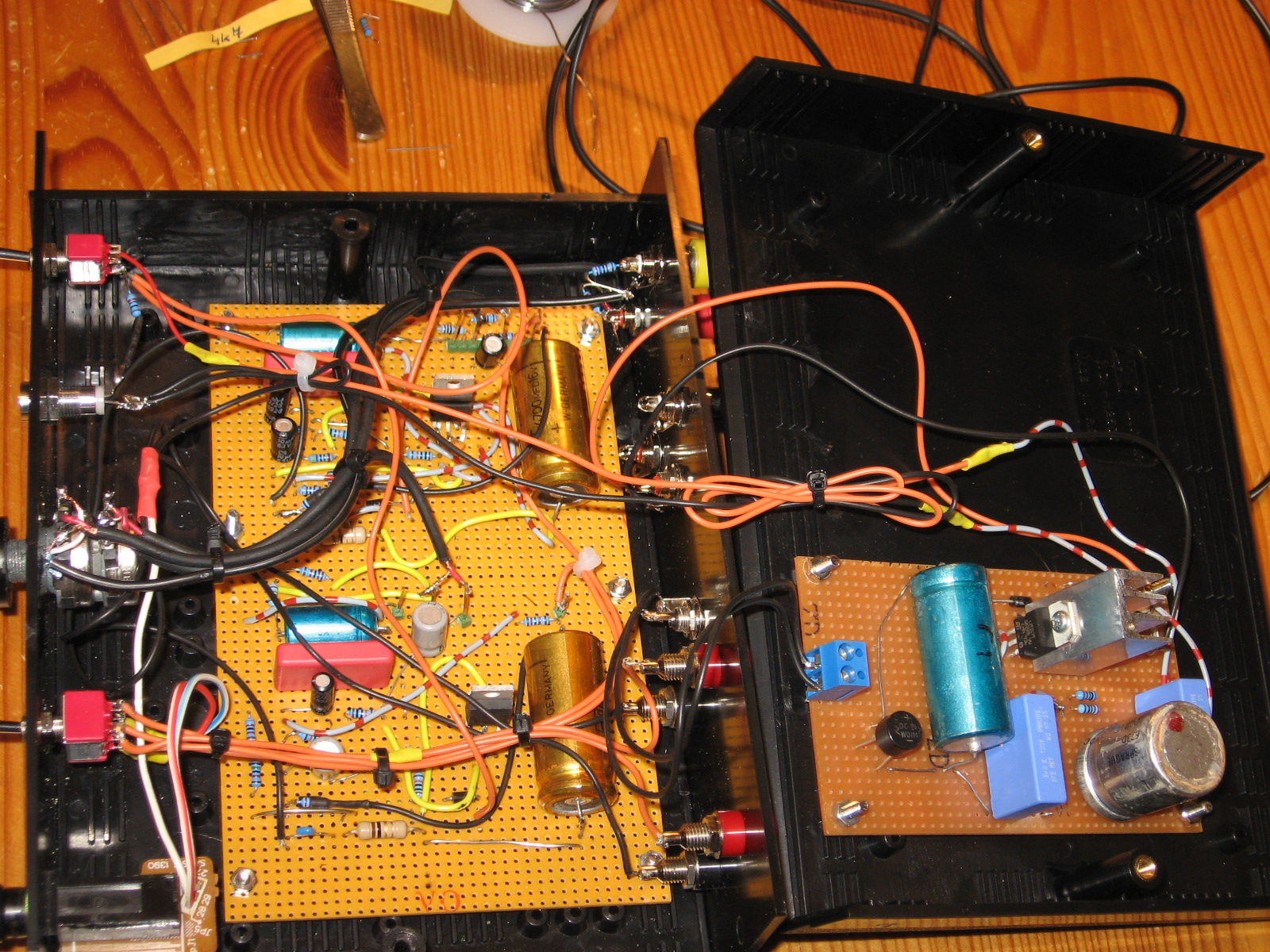

Het project is in principe een school project (ingeleverd ondertussen) maar er kan uiteraard als ik het eenmaal terug heb nog aan gesleuteld en verbeterd worden! Met name de versterker geeft een leuk resultaat en is (als koptelefoonversterker) erg handig inzetbaar.

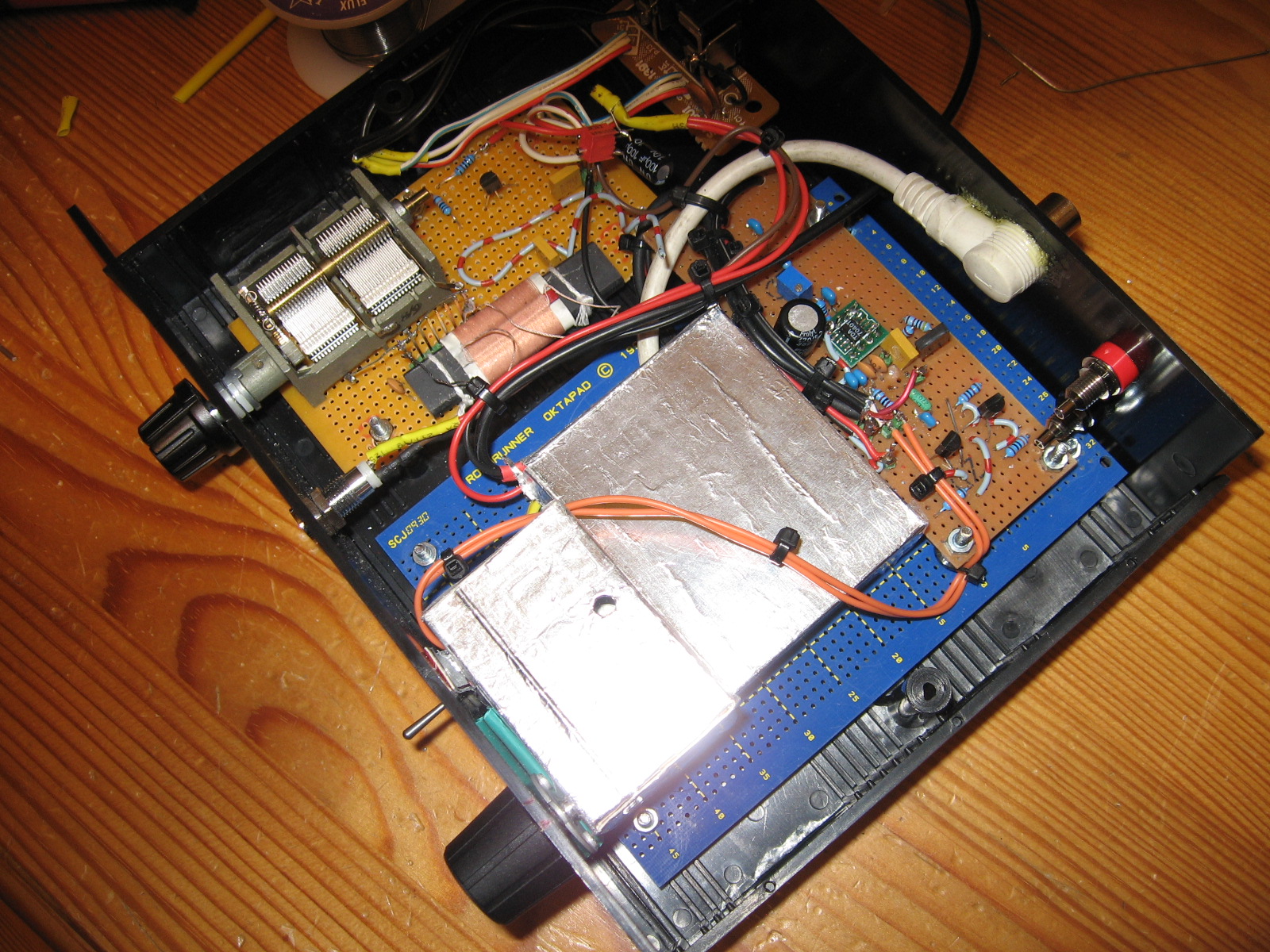

De FM ontvanger klinkt best goed, de hoge tonen lijken nog niet helemaal zuiver (bij scherpe klanken lijkt de ontvanger over z'n nek te gaan ofwel het volume dicht te draaien). Sterke zenders geen probleem, maar zwakkere zenders zijn lastig. Komt o.a. omdat ik vlak bij een sterke zendmast woon, die de ontvanger snel overstuurd. Het afschermen van het tuner gedeelte hielp behoorlijk om het geluid zuiverder te krijgen.

De AM ontvanger klinkt er goed, veel zenders en behoorlijk zuiver geluid. Opvallend is dat de spanning slechts +/- 0,85v moet zijn voor een goed resultaat, en niet tussen de 1,1v en de 1,8v zoals in de datasheet staat. De ontvanger krijgt dan te veel last van de sterke zenders, ofwel je hoort maar 1 en 2 zenders overal doorheen als de spanning hoger ingesteld staat. Na 1,2 volt is er zelfs geen luisterbaar geluid meer te bespeuren.
