John Lindsley Hood 10 watter

[buisje]

Ik laat de 1969 JHL monoblokjes even zien er was vraag naar ze te showen, vandaar.

In 2002 zijn deze ampjes gebouwd om muziek te kunnen blijven luisteren terwijl ik mijn hybrid af ging bouwen.

Ontwerp had ik toen gewoon uit Audio & Techniek gehaald met een special over clonky transistorversterkers zoals Hiraga, Son of Zen, JLH enz. Ik was benieuwd hoe een 4-transistorampje kon klinken. Onderdelen waren veelal uit de rommeldoos gehaald zoals elco's trafo's enz. wat parts erbij gekocht gewoon standaard spul.

Klank? : verassend goed voor een 4 transistor versterkertje, pas voluit begint het enorm te clippen, maar ondertussen heb je dan al bijna de buren op stang zelfs met 86dB speakers. Hij haalt met deze gebruikte trafo's net de 10 watt, 9 watt zeker met weinig vervorming. Maar de uitgangselco, en de eindtorren, (3055) belemmerd de detailweergave een beetje.

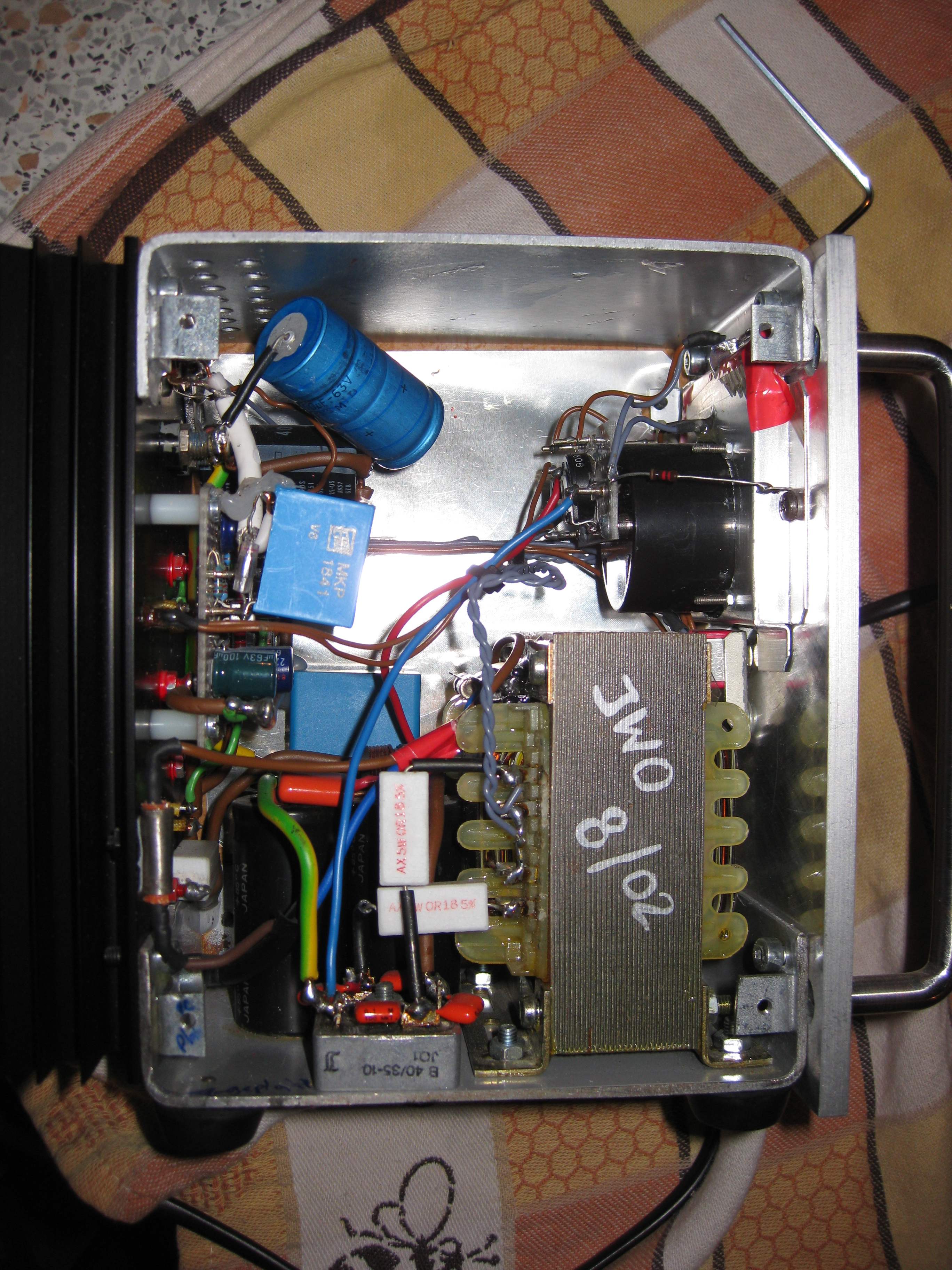

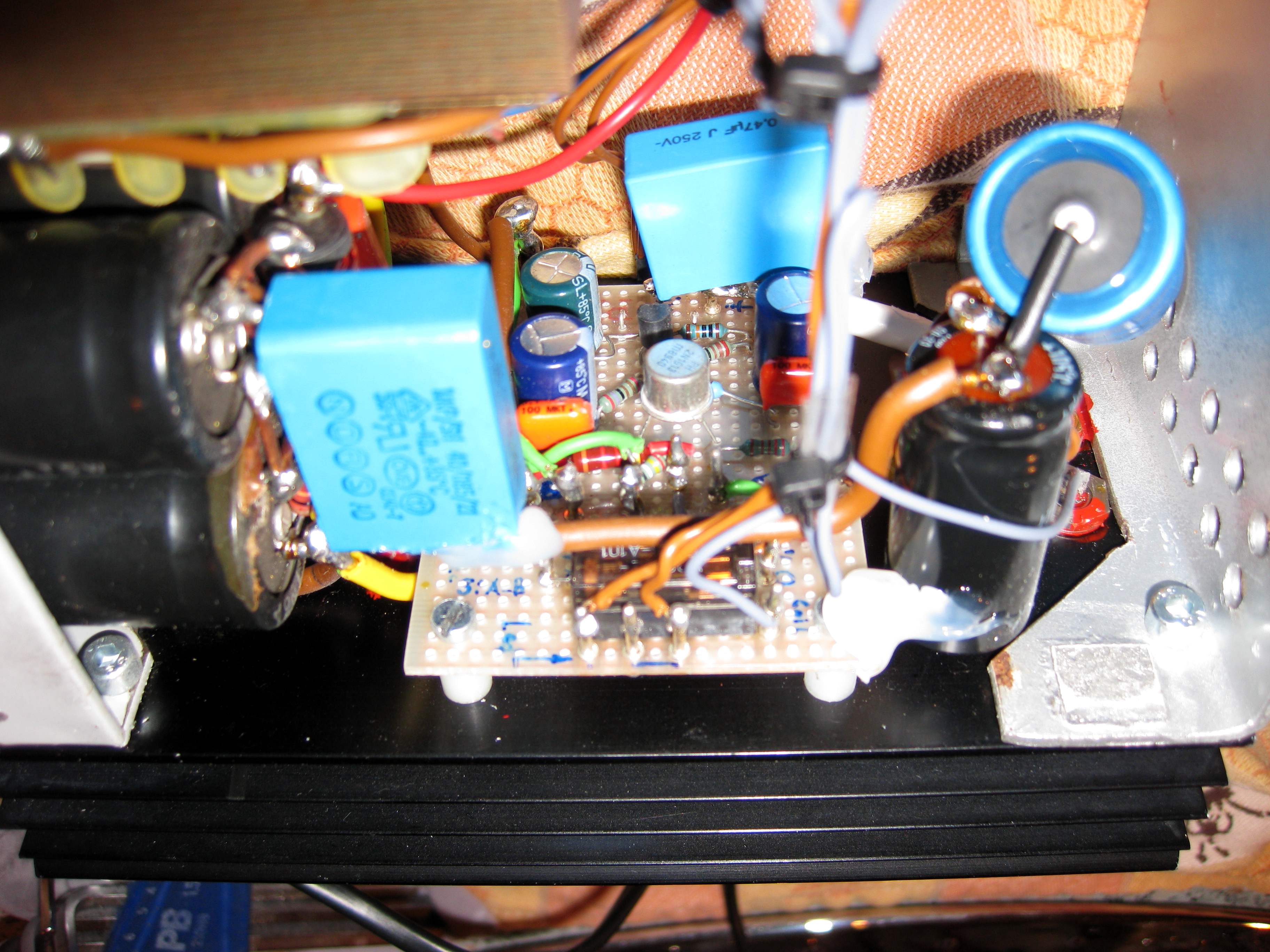

Hardwired waar het kon, printje van ingangstrapje is gewoon gaatjesprint. Kosten: paar tientjes of zo. De VU meter voorop wijst geen VU aan maar via een NTC op koelplaat de temp. aan. Verder zit er een classe A-B schakelaar op, en via een 12V remote signaal kan de amp op classe A gezet worden. Classe A heb ik zo afgeregeld dat koelplaat tegen de 50 graden werd, er loopt een kleine 25Watt aan rustroom door. Standaard staat ampje altijd aan maar dan in B. Als de koelplaat veel te heet wordt gaat er een thermal fuse door, 90 a 100 graden geloof ik.

[buisje]

Misschien, heeeel misschien zet ik er een keer MJ15003's in. Ik zie wel

[RobertD]

Heb je ook een schemaatje van deze versterker?

[ray5150]

Heb je ook een schemaatje van deze versterker?

Zie : viewtopic.php?p=1438832#1438832

Mooie kastjes trouwens, keukenhandgreepjes?
Ik hou wel van die "down to earth" instelling...

[buisje]

Thx

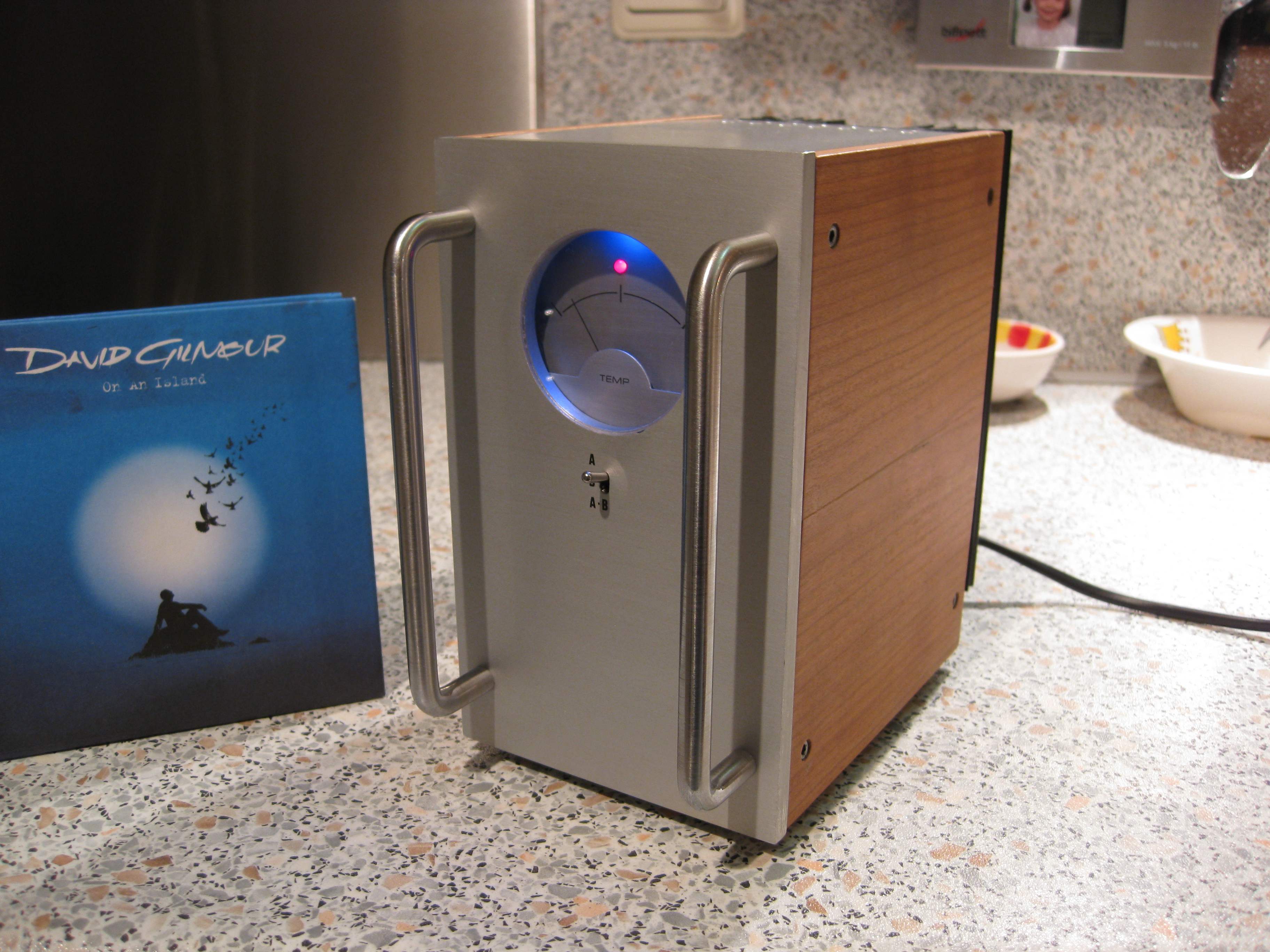

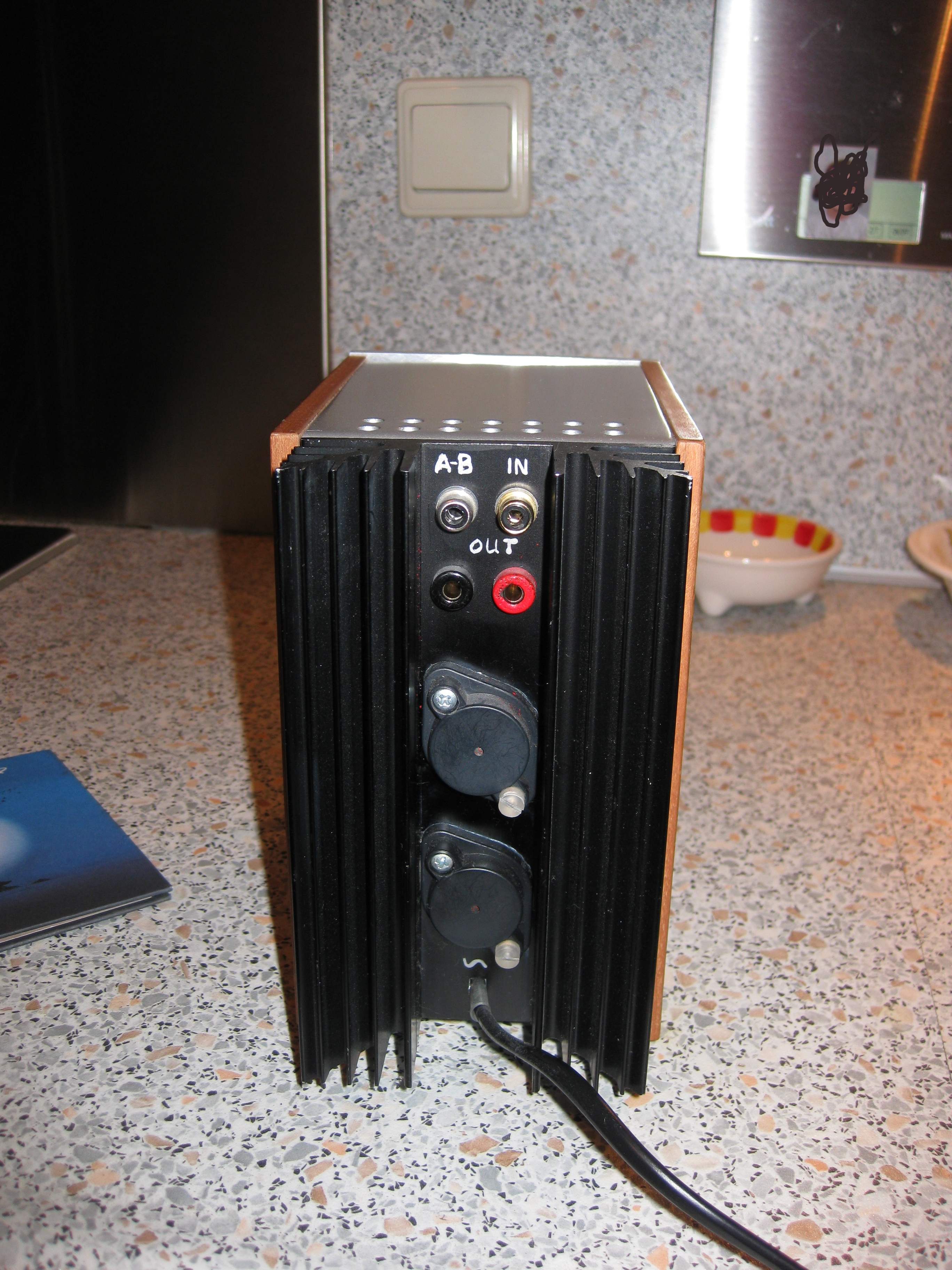

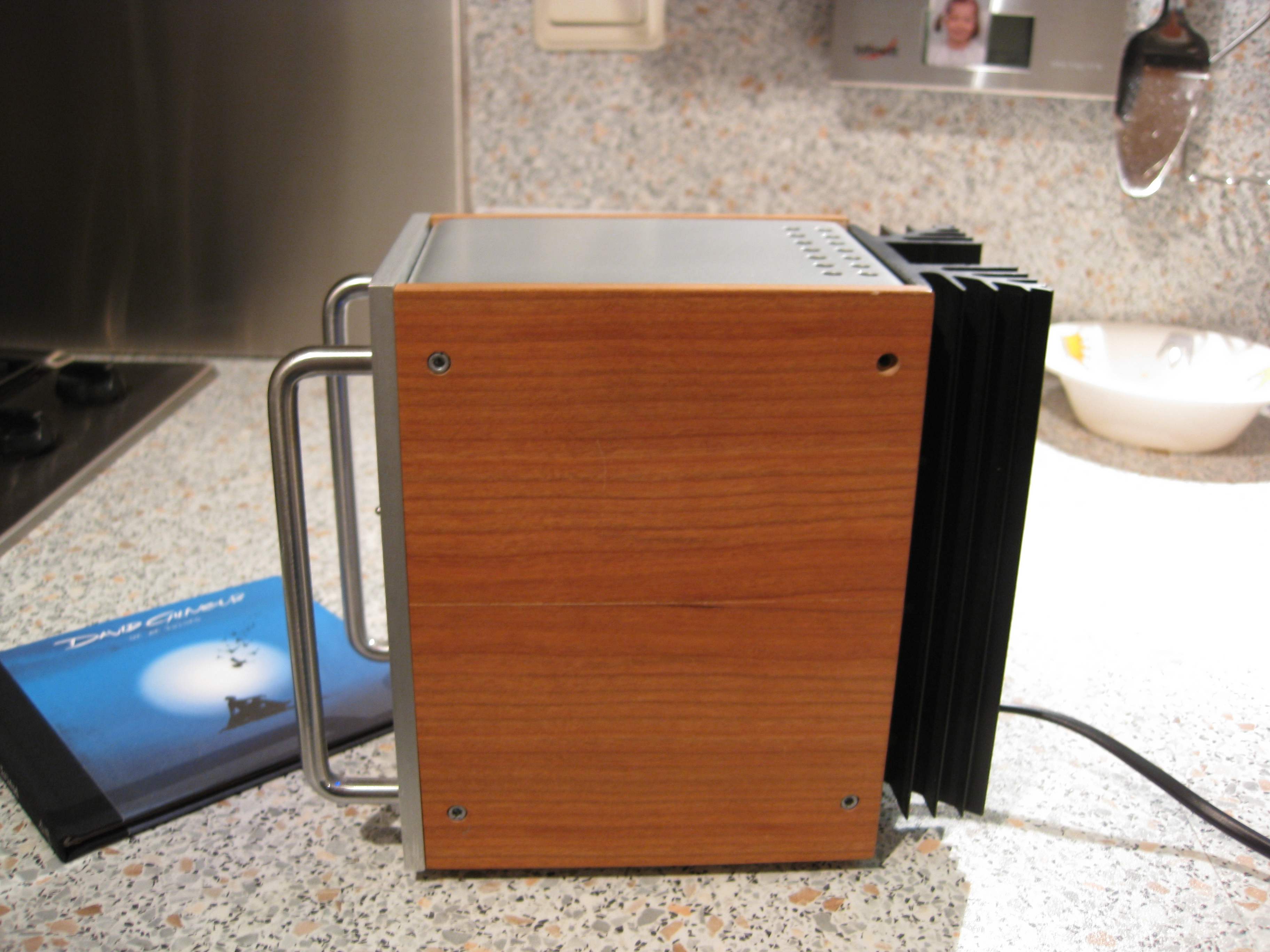

Kastjes: boven en onderplaat 2mm dik staalplaat, had een stuk gebogen spul liggen, achterwand werd de koelplaat, frontplaat 6mm alu met uitgefreesd gat voor metertje.

Idd RVS keukengreepjes, maakt het net af. Staat wel stoer voor zo'n miniampje.

Je hebt een link naar de 1996 ontwerp JLH amp.

Dit is het originele 1969 ontwerp dat nog veel simpeler is.

zie ook: http://www.tcaas.btinternet.co.uk/index-5.htm



Ik heb toen ze net klaar waren ze aan de scoop gehangen, heel mooie strakke sinussen, een SE buizenbak zag er een stuk slechter uit. Met goede uitgangselco's (philips of panasonic, evt BG) en goede transistoren is het een leuk versterkertje. Ik zei al eerder mooi voor een hoornontwerp, blaas je met 10Watt een party op gang

[mischa72]

Verder zit er een classe A-B schakelaar op, en via een 12V remote signaal kan de amp op classe A gezet worden. Classe A heb ik zo afgeregeld dat koelplaat tegen de 50 graden werd, er loopt een kleine 25Watt aan rustroom door. Standaard staat ampje altijd aan maar dan in B. Als de koelplaat veel te heet wordt gaat er een thermal fuse door, 90 a 100 graden geloof ik.

Zou je iets kunnen verduidelijken hoe je dit gedaan hebt? Schemaatje misschien ?

Groeten,
Mischa

[buisje]

Ik heb de ruststroom op paar mA afgeregeld via een weerstand naar de basis van de eindtorren. En met andere weerstand full class A. Deze wordt overbrugd met een schakelaar voorop het front.
