Woody SUI-180

[mischa72]

Heren,

Binnen dit project bekruipt mij een aarzeling. De reden hiervan is dat ik hier een hele mooie Nikko Alpha 2 eindversterker heb staan die ik in defecte staat (was van tevoren bekend) van Wowly gekregen. Ik ben geruime tijd bezig geweest om een schema te vinden om deze versterker weer in ere te herstellen, helaas zonder resultaat. Mijn idee was nu om de Nikko uit te rusten met de UcD eindtrappen en de Woody te voorzien van de LM3886-module die ik via Ebay heb gekocht. Kwa vermogen is dit een behoorlijk verschil, maar ik verwacht dat dit niet zo groot is dat ik de extra power van de UcD180 ga missen. Ook geeft mij dit meer ruimte in de kast van de Woody.

Stel ik zet dit door en voorzie de Woody van de LM3886´s, zit ik nog met de trafokeuze. Ik heb 2 ringkerntrafo´s liggen van 160VA, de ene is 2x21V/3,81A, de andere is 2x22V/3,63A. Nu zal dit niet veel verschil uitmaken, omdat ik de keuze veilig wil maken door ook in de toekomst 4ohm speakers aan te kunnen sluiten.

Ik heb echter ook nog een 225VA trafo liggen van 2x22V/5,11A. Mijn persoonlijke vookeur gaat uit naar één van de 2 "kleintjes", maar als het om de een of andere reden beter is om de "dikke" te kiezen, laat ik me graag overtuigen.

Overigens zit op de LM3886-module een buffer van 10.000uF per rail.

In de Nikko zouden dan de UcD180´s te zetten, samen met de beveiliging en de 450VA trafo.

Groeten,
Mischa

[ray5150]

Maar wat is er dan precies kapot aan die Nikko?

[mischa72]

Geen idee, één kanaal is kapot. Daarbij is hij gebouwd op oud printmateriaal, wat waarschijnlijk behoorlijk lastig te repareren zal zijn. Ik heb geen schema, dat maakt het al een stuk lastiger.

[ray5150]

Je bedoelt dit schema?

nikko_alpha2_service_manual.pdf

(8.19 MiB) 67 keer gedownload

Zo'n moeite was dat niet.

De groeten van uw servicemanual specialist...

(nu wil ik natuurlijk wel wat Nikko porno zien.....)

[mischa72]

Bij deze Lord Raycycle:

Nikko Porno

Ik heb het maar even uit dit topic getrokken, omdat er toch wel meer op gereageerd gaat worden denk ik. Zo houden we de vervuiling op een laag pitje.

Groeten,
Mischa

[mischa72]

en de Woody te voorzien van de LM3886-module die ik via Ebay heb gekocht. Kwa vermogen is dit een behoorlijk verschil, maar ik verwacht dat dit niet zo groot is dat ik de extra power van de UcD180 ga missen. Ook geeft mij dit meer ruimte in de kast van de Woody.

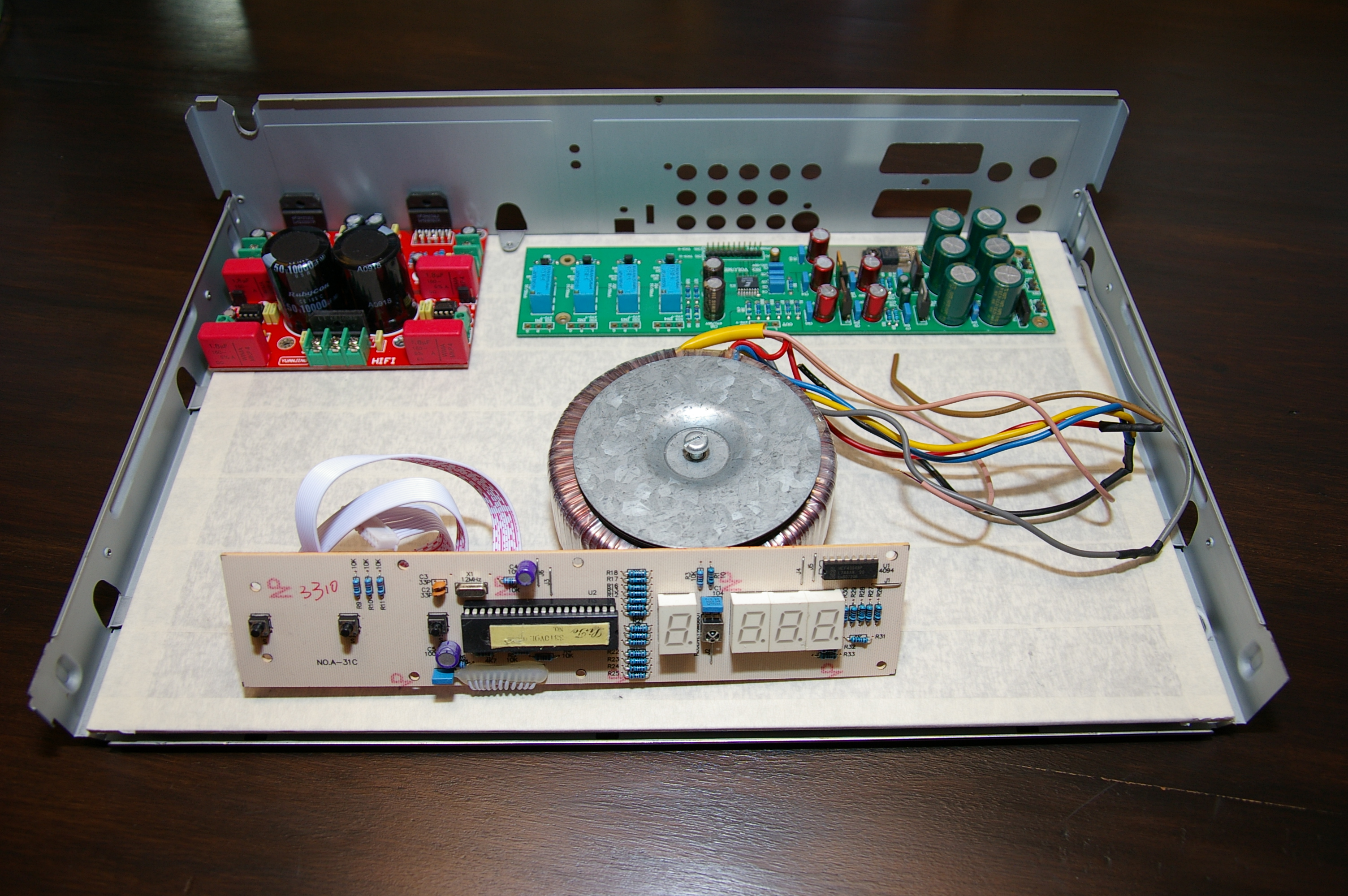

Hier kun je zien hoeveel ruimte het scheelt.

Is toch best veel. Zoals ik al zei, hoe langer ik over dit idee nadenk, hoe lager de drempel wordt de stap te zetten.

Groeten,
Mischa

[ray5150]

Stel, ik zou de UcD´s zo tegen de acherwand schroeven, dan hebben ze geen direct kontakt met een koellichaam. Zou dat evengoed voldoende koelen om ze op een beetje redelijke temperatuur te houden? Ik wil de koellichamen op de achterkant wel gewoon laten zitten voor het optische effect. Misschien dragen ze nog een klein beetje bij aan het koelvermogen, maar veel zal dat niet zijn lijkt me.

Maar goed: zou de achterwand (ca 2mm plaat) voldoende koeling bieden?

Edit:

Ik geloof dat ik het antwoord al in een oud topic gevonden heb:

@Richard, ja dat blauwe moet je tegen de behuizing aanschroeven maar dat is dan ook voldoende koeling.

Groeten,
Mischa

Ik zou willen voorstellen dat je de modules eerst op een plak dik aluminum monteerd en dat geheel met een afstandsbus tegen de achterwand zet.
van de Phillips kast dus, ja...
Ik heb nog wel en paar gebruikte stukken van een milimeter of 4 - 5 liggen, mag je zo hebben...

[mischa72]

hoe langer ik over dit idee nadenk, hoe lager de drempel wordt de stap te zetten.

Morgen maar eens die LM3886-module testen.

Sorry Ray.
