Mijn naam is Martijn Verhoeven, ik ben met het DIY virus besmet zo'n 4 jaar geleden. In die tijd heb ik meegedaan met de speaker bouw wedstrijd op tweakers.net. Waarschijnlijk zegt dit jullie helemaal niets, maar dat terzijde.
In die tijd heb ik me proberen wegwijs te maken (in een veel te korte tijd) tussen alles wat met drivers en filters te maken had. Als snel had ik door dat zonder zelf te meten het moeilijk controleren is wat je precies aan het doen bent. Zodoende heb ik toen een poging gewaagd om zelf een meetinstrument te bouwen bestaande uit een dedicated versterker en een electreet capsule met een voorversterkertje. Dit is uiteindelijk niet gelukt voor de deadline van die wedstrijd en andere interesses trokken toen de aandacht.
Nu, een aantal jaren en wat theoretische kennis (niet veel
) verder heb ik het weer een beetje opgepakt. Ik heb een overbodig setje luidsprekers gesloopt, met als doel een beter werkend geheel te bouwen en de apparatuur toch eens werkend te krijgen. Inmiddels werkt de versterker (simpel STK011 IC-amp) naar behoren. En heb ik de voorversterker van Rod Elliot gebouwd. Een kitje van Madaboutsound met het pcb van de voorversterker van Eric Wallin is onderweg, tezamen met een aantal nieuwe kapsels voor testdoeleinden.
Het meten werkt nu naar mijn idee naar behoren, er komen herhaalbare resultaten uit die min of meer corresponderen met de datasheets. Voor het meten gebruik ik ARTA met een actieve feedback en een SB live kaartje.

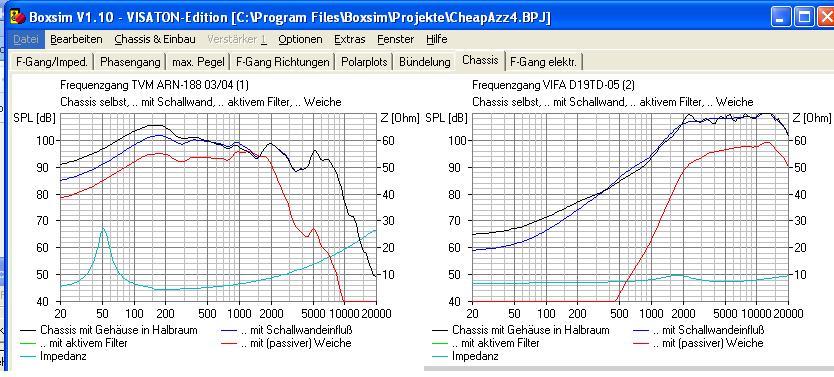

Op dit moment ben ik een beetje aan het simuleren met boxsim om zodoende tot een voorlopig test filter te komen. Daar had ik echter een vraagje over, en wel de volgende;
Mijn gemeten response is te zien in de bijlage van deze post, hier is een behoorlijke dip te zien bij 1500 hertz. Deze is niet op de datasheet (http://www.lautsprechershop.de/pdf/gradient/gcp188.pdf) te zien, welke voor de rest wel erg overeen komt met de metingen die ik gedaan heb (nearfield).
- Is deze dip mogelijk door een mechanische/acoustieke resonantie in de kast?
- In mijn huidige filterontwerp compenseer ik deze dip met filter van de woofers (2, d'Appolito ontwerp) met een hoge Q. Dit zorgt voor een electrische overgang met een behoorlijke piek voor het dal. In hoeverre is dit aanvaardbaar?
