Lijkt dit ontwerp ergens op ?
Zijn er betere schakelingontwerpen voor deze gebruikte componenten?
Eventuele aanpassingen altijd welkom
buizenontwerp ?
Moderator: Beheerdersteam
@edje,

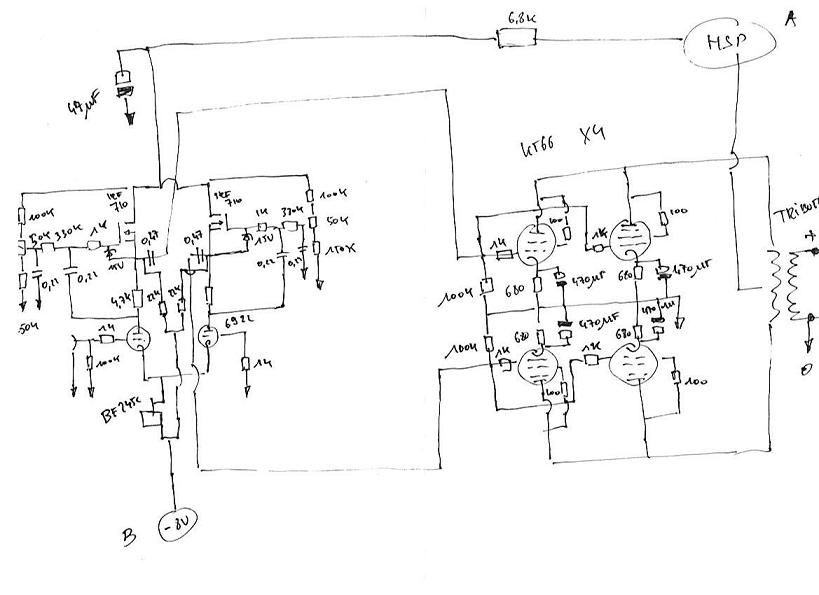

Leuk om hier een hybride gebalanceerde mu-stage te zien die functioneert als een fasedraaier (zo, dat is er uit!).
Voor de versterkingsschakeling het volgende, heb/kan niets nagerekend, maar het volgende valt op :
1. Alan Kimmel beveelt aan om de gate van de mosfet op ca. de helft van de voedingspanning te zetten, wat zijn de ontwerpoverwegingen om op 65 tot 70% van de voedingspanning te gaan zitten ?
2. De BF245C fungeert als stroombron. Het is misschien makkelijker om tussen source en massa een weerstand op te nemen om de zaak in te stellen.
3. Zit me eigenlijk af te vragen of de hele schakeling wel optimaal gaat werken, immers de weerstanden van 22k staan in feite parallel aan de (wat ik dan maar aanduid als) differentiële schakeling, maar misschien zie ik wel iets over het hoofd.
4. De dimensionering van de eindbuizen lijkt me netjes gedaan, aannemende dat de hoogspanning iets van 440 tot 450 volt is.

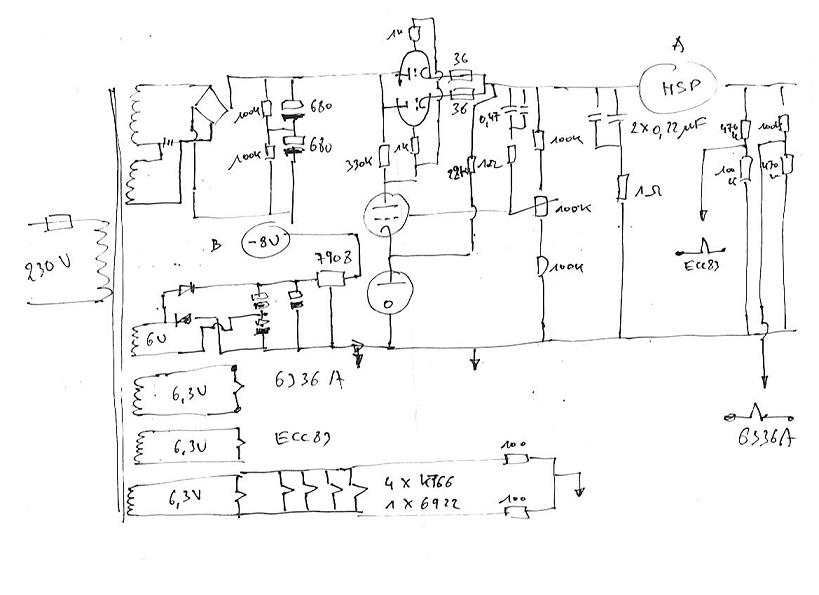

De voeding begrijp ik niet zo. Ik zie hier 'opgetilde' spanningen staan voor een ECC83 en een 6336A. Wellicht een eerdere versie? Bovendien weet ik eigenlijk niet of het een goed idee is om de spanning voor 4 KT66's en 2 6922's te stabiliseren, zeker gezien het feit dat het hier een Push Pull schakeling is.
Alles bij elkaar : Leuk en origineel idee. Kan nog niet inschatten of het in de praktijk werkt zoals je wil.
groeten,
Aat
Leuk om hier een hybride gebalanceerde mu-stage te zien die functioneert als een fasedraaier (zo, dat is er uit!).
Voor de versterkingsschakeling het volgende, heb/kan niets nagerekend, maar het volgende valt op :
1. Alan Kimmel beveelt aan om de gate van de mosfet op ca. de helft van de voedingspanning te zetten, wat zijn de ontwerpoverwegingen om op 65 tot 70% van de voedingspanning te gaan zitten ?
2. De BF245C fungeert als stroombron. Het is misschien makkelijker om tussen source en massa een weerstand op te nemen om de zaak in te stellen.
3. Zit me eigenlijk af te vragen of de hele schakeling wel optimaal gaat werken, immers de weerstanden van 22k staan in feite parallel aan de (wat ik dan maar aanduid als) differentiële schakeling, maar misschien zie ik wel iets over het hoofd.
4. De dimensionering van de eindbuizen lijkt me netjes gedaan, aannemende dat de hoogspanning iets van 440 tot 450 volt is.
De voeding begrijp ik niet zo. Ik zie hier 'opgetilde' spanningen staan voor een ECC83 en een 6336A. Wellicht een eerdere versie? Bovendien weet ik eigenlijk niet of het een goed idee is om de spanning voor 4 KT66's en 2 6922's te stabiliseren, zeker gezien het feit dat het hier een Push Pull schakeling is.
Alles bij elkaar : Leuk en origineel idee. Kan nog niet inschatten of het in de praktijk werkt zoals je wil.
groeten,
Aat
-
Gydotron
- LET OP: deze gebruiker heeft geen werkend emailadres, dus ontvangt ook geen notificaties.
- Berichten: 104
- Lid geworden op: wo 15 sep 2004, 13:53
De 22K weerstanden kan je vervangen door een stroombron.
Inderdaad, de BF245C kan beter uitgevoerd worden met een instelweerstand, dat klopt.
De versterker heeft een voedingsstabilisatie met een 6336A. Daarom zijn de gloeispanning op een hoger potentiaal gebracht.
Ik heb deze versterkers trouwens gebouwd. Er kunnen uiteraard verbeteringen aan gebracht worden, zoals betere caps. Fixed bias installeren. Ik heb trouwens erg goede ervaringen met de nieuwe auto-bias regelingen van Tentlabs.
De versterker is doorgemeten en de werking van de fasedraaier is perfect.
Het ontwerp van deze trap komt niet van mij maar van Ward, hij is onderzoeker. En wat betreft de voedingsstabilisatie, dat levert een nog rustiger geluidsbeeld.
MVG Guido
@Edje, je mag me altijd contacteren. al mijn gegevens vind je op www.gydotron.com
Inderdaad, de BF245C kan beter uitgevoerd worden met een instelweerstand, dat klopt.
De versterker heeft een voedingsstabilisatie met een 6336A. Daarom zijn de gloeispanning op een hoger potentiaal gebracht.
Ik heb deze versterkers trouwens gebouwd. Er kunnen uiteraard verbeteringen aan gebracht worden, zoals betere caps. Fixed bias installeren. Ik heb trouwens erg goede ervaringen met de nieuwe auto-bias regelingen van Tentlabs.
De versterker is doorgemeten en de werking van de fasedraaier is perfect.
Het ontwerp van deze trap komt niet van mij maar van Ward, hij is onderzoeker. En wat betreft de voedingsstabilisatie, dat levert een nog rustiger geluidsbeeld.
MVG Guido
@Edje, je mag me altijd contacteren. al mijn gegevens vind je op www.gydotron.com
