TBTL

incl oude discussies en bouwverslagen

Moderator: Beheerdersteam

Vuurkat
Berichten: 2008
Lid geworden op: di 11 dec 2007, 16:36

TBTL

Berichtdoor Vuurkat » vr 05 jun 2009, 16:02

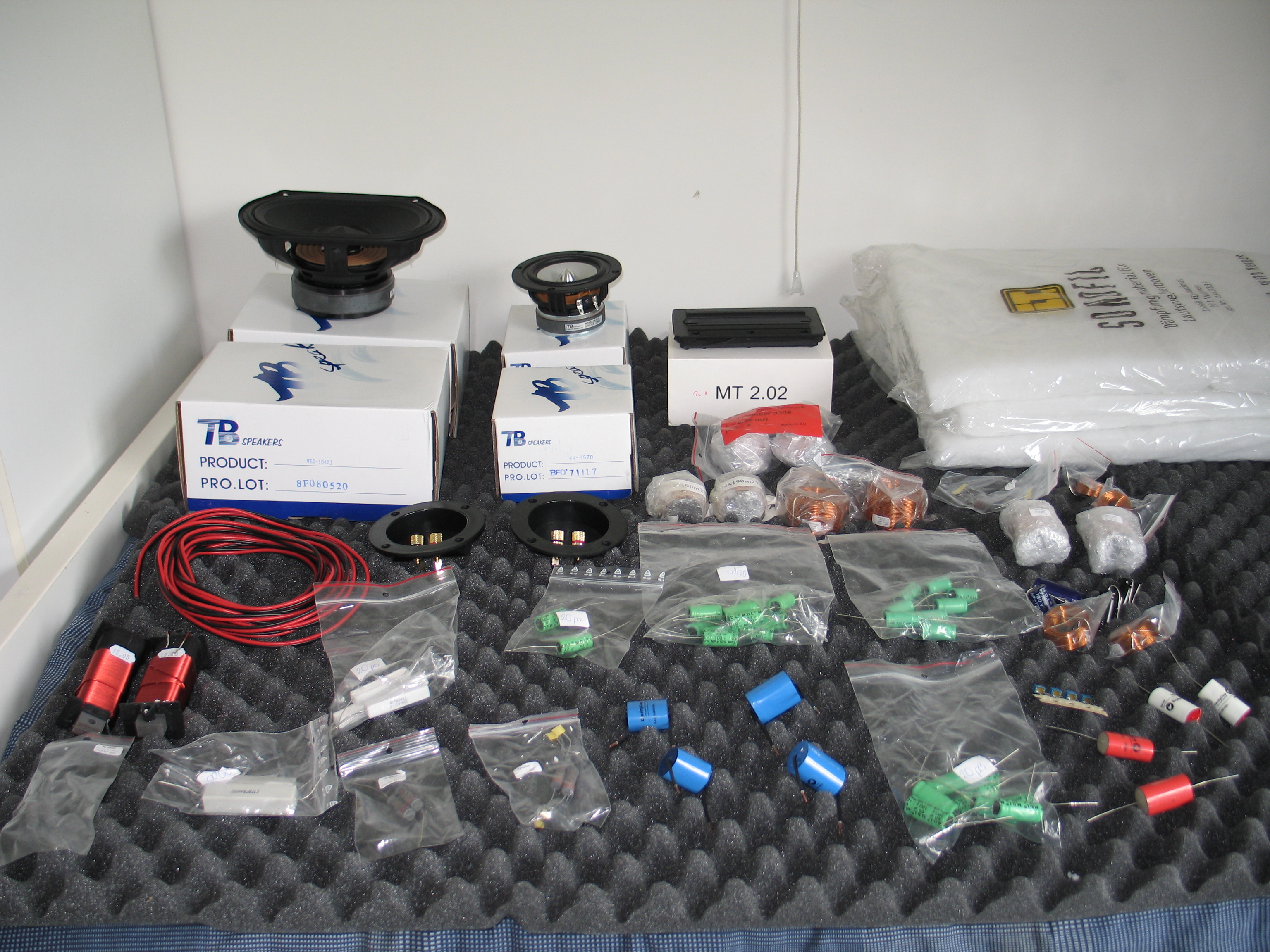

Omdat ik geen speakers meer heb, ga ik de TBTL maken. De onderdelen daarvoor heb ik bij Juoigâ besteld en zijn vandaag binnengekomen. Bij het uitstallen voor de foto's viel het me op dat er behoorlijk veel filteronderdelen in zitten (ja dit is maar voor 2 speakers) :P .

Foto van alles:
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Laatst gewijzigd door Vuurkat op vr 05 jun 2009, 16:21, 1 keer totaal gewijzigd.

Martijn M
Ook commercieel actief
Berichten: 4081
Lid geworden op: zo 21 nov 2004, 19:42

Berichtdoor Martijn M » vr 05 jun 2009, 16:15

Wat wordt 't precies? En uhm... had jij niet zo'n mooie monitor met AL130 en 19mm tweeter?

Vuurkat
Berichten: 2008
Lid geworden op: di 11 dec 2007, 16:36

Berichtdoor Vuurkat » vr 05 jun 2009, 16:18

Het wordt een 3-weg vloerstaander met de woofer in een TL.

Die monitoren had ik inderdaad (AL130 en G20SC), maar die heb ik verkocht aan m'n vader (vloerstaanders bevielen me beter dan twee monitoren met een subwoofer, onder andere omdat m'n bureau enorm resoneert bij 200Hz en ik een subwoofer om een of andere reden niet goed kan laten aansluiten op de monitoren).

RUben
Berichten: 120
Lid geworden op: do 09 mar 2006, 21:10
Locatie: Almere

Berichtdoor RUben » vr 05 jun 2009, 16:39

jaa ik hou wel van dat hout aan de zijkant en zwart voorop :P ik ben benieuwd!

Martijn M
Ook commercieel actief
Berichten: 4081
Lid geworden op: zo 21 nov 2004, 19:42

Berichtdoor Martijn M » vr 05 jun 2009, 16:46

Ziet er in ieder geval mooi uit. Nu maar hopen dat het beter zal zijn dan wat je had :wink: .

Gebruikersavatar
arjank
Berichten: 2198
Lid geworden op: zo 12 mar 2006, 19:21
Locatie: Alkmaar

Berichtdoor arjank » vr 05 jun 2009, 16:50

Leuk ontwerp, ik ken hem.
Zorg er wel voor dat als je lekker gaat luisteren dat jouw oren op de tweeter hoogte zitten. Deze magnetostaten bundelen verticaal behoorlijk. Je wordt hierdoor wel getrakteerd op een strak stereobeeld (in ieder geval, dat was bij mijn tweeweg dayton monitors wel het geval die een soort gelijke tweeter hadden)
Succes!
Tesla "Before I put a sketch on paper, the whole idea is worked out mentally"

Vuurkat
Berichten: 2008
Lid geworden op: di 11 dec 2007, 16:36

Berichtdoor Vuurkat » vr 05 jun 2009, 17:08

Is het een probleem als ik 5 graden naar boven zit?

Gebruikersavatar
Fokko
Berichten: 605
Lid geworden op: zo 22 jul 2007, 18:44
Locatie: Groningen

Berichtdoor Fokko » vr 05 jun 2009, 18:39

Zeer mooie luidspreker. Heb hem zelf ook eens overwogen. Ben benieuwd! Al ideeën over de afwerking?
Afbeelding

Vuurkat
Berichten: 2008
Lid geworden op: di 11 dec 2007, 16:36

Berichtdoor Vuurkat » vr 05 jun 2009, 20:10

Ik heb al over de afwerking zitten denken, plakplastic wil ik niet en ik weet niet of fineer me gaat lukken dus het wordt denk ik gewoon verf (zwarte acrylverf, zijdeglans).

Gebruikersavatar
Arno
Berichten: 3185
Lid geworden op: zo 17 apr 2005, 13:40
Locatie: Dordrecht

Berichtdoor Arno » vr 05 jun 2009, 20:24

Vuurkat schreef:... en ik weet niet of fineer me gaat lukken ...


Natuurlijk wel. Gewoon eerst een klein oefenkistje fineren. 8)

RUben
Berichten: 120
Lid geworden op: do 09 mar 2006, 21:10
Locatie: Almere

Berichtdoor RUben » vr 05 jun 2009, 20:45

Jah ik moet zeggen dat het niet zo lastig was om te fineren, ik had het pas voor de eerste keer gedaan met kontactlijm. Stukken fineer net over elkaar heen plakken, goed aankloppen, dan alles glad schuren en als laatst gewoon aflakken.
Je zou dat wel losse zijkanten moeten maken en deze later aan de kast lijmen. Enuh Elesgoflex is ook niet lelijk hoor...

Gebruikersavatar
arjank
Berichten: 2198
Lid geworden op: zo 12 mar 2006, 19:21
Locatie: Alkmaar

Berichtdoor arjank » za 06 jun 2009, 10:57

Is het een probleem als ik 5 graden naar boven zit?


Dat is nog acceptabel, maar 10 graden wordt te veel.
Tesla "Before I put a sketch on paper, the whole idea is worked out mentally"

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 25820
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Berichtdoor Henkjan » za 06 jun 2009, 12:48

denk ik ook... anders gewoon de speakers wat achterover laten kantelen :?:

wouter
Ook commercieel actief
Berichten: 7572
Lid geworden op: vr 10 aug 2007, 16:39
Locatie: Lelystad

Berichtdoor wouter » za 06 jun 2009, 15:00

fineer kun je meestal krijgen met voegnaad, waardoor je de juiste afmetingen kunt krijgen.

Met z'n 2 en werk het beter dan alleen, maar het is te doen.

Beide delen met tix lijm inlijmen en na een poosje wachten samenbrengen. Latjes ertussen en die verwijderen bij het aan rollen, vanaf een kant, bijv. van bovenkant naar onderkant v/d zijwand.
De overstekende delen frees ik met een rechte frees met kopieerlager (hoe heet zo'n freesje eigenlijk) af, waardoor je zeer scherpe hoeken houdt. Ik gebruik een 20 cm brede behangroller voor het aandrukken. Daarna nog even kort en stevig aandrukken/schuren met een plankje+schuurpapier. 45 graden hoeken kun je de bocht om schuren. De 45 graden hoek frees ik pas nadat beide zijkanten gefineerd zijn. De voorzijde is dan 1 geheel, en het fineer op de zijkant is zo scherp (en) onder 45 graden. Als laatste gaat bij mij de bovenkant erop.

Er zijn ook andere handige lijmsoorten, bijv. houtlijm die na droogtijd met stijkbout weer op temperatuur wordt gebracht op te lijmen.

Eenvoudig en snel is een voorzijde met zwart velours (zelfklevend) en zijwanden van massief of multiplex

Succes in ieder geval

Vuurkat
Berichten: 2008
Lid geworden op: di 11 dec 2007, 16:36

Berichtdoor Vuurkat » wo 10 jun 2009, 16:45

Bedankt.

Ik ben nu bezig met het filter, maar achteraf gezien zitten een paar componenten van correctienetwerkjes niet helemaal op de goede plaats. Het lijkt me dat de spoel en de condensator omgedraaid mogen worden, maar is het erg als de weerstand ertussen komt (dus L-R-C)?

Vuurkat
Berichten: 2008
Lid geworden op: di 11 dec 2007, 16:36

Berichtdoor Vuurkat » do 11 jun 2009, 15:57

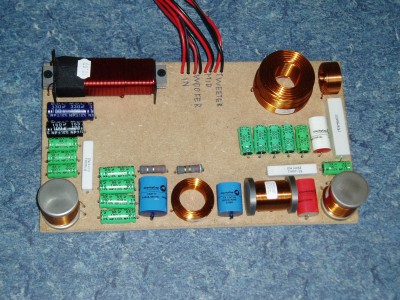

Het filter ziet er nu zo uit, zal ik nog wat spoelen omdraaien, of zit het zo goed?
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 25820
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Berichtdoor Henkjan » do 11 jun 2009, 17:37

die rechtsboven izze nie goe nie, daar eentje 90° draaien

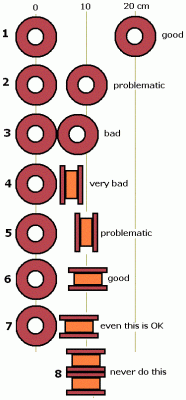

zie dit advies:
Afbeelding

Gebruikersavatar
Walt
Berichten: 8766
Lid geworden op: vr 24 feb 2006, 13:33

Berichtdoor Walt » do 11 jun 2009, 20:39

idem rechtonder

Gebruikersavatar
bartsegers
Berichten: 5431
Lid geworden op: ma 31 okt 2005, 14:07
Locatie: Roermond

Berichtdoor bartsegers » vr 12 jun 2009, 8:28

Coils...
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Vuurkat
Berichten: 2008
Lid geworden op: di 11 dec 2007, 16:36

Berichtdoor Vuurkat » vr 12 jun 2009, 16:33

Bedankt, ik het die kleine spoel 90 graden gedraaid. Ik weet niet of het ook gaat lukken met die ene rechsonder, is het erg als die zo blijft staan?

Ik heb het zoveel mogelijk gedaan als Hobby Hifi, maar die gebruikte kleinere spoelen.

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 25820
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Berichtdoor Henkjan » vr 12 jun 2009, 18:57

tja... HH let niet op de plaatsing van de spoelen over t algemeen...

k.p.
Berichten: 1177
Lid geworden op: vr 16 jan 2009, 11:23

Berichtdoor k.p. » za 13 jun 2009, 1:13

Wat gebeurd er als de spoelen niet goed geplaatst zijn? Hoe schadelijk is dit, want bij mijn luidsprekers heb ik er ook niet op gelet, maar ik heb zelf nog geen rare dingen gehoord.

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 25820
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Berichtdoor Henkjan » za 13 jun 2009, 12:00

je krijgt dan overspraak van het signaal dat door de ene spoel gaat op de andere spoel. als je nog 2 spoelen hebt liggen, moet je eens het volgende experiment doen: sluit 1 sopel (met in serie een weerstand) aan op de versterkeruitgang alsof het een luidspreker is, dan de andere spoel er bovenop leggen en de poten daarvan op een luidspreker aansluiten, en zet dan een CD op....

Vuurkat
Berichten: 2008
Lid geworden op: di 11 dec 2007, 16:36

Berichtdoor Vuurkat » za 13 jun 2009, 12:39

Maar als de spoelen meer dan 10 cm uit elkaar staan valt die overspraak toch weg tegen de rest?

Het hout is trouwens binnen :D zometeen even naar de Speaker & Co voor inslagmoeren.

Edit: inslagmoeren gehaald, heb maar voor de zekerheid M4 genomen voor de mid maar M5 bleek ook te kunnen.
Laatst gewijzigd door Vuurkat op za 13 jun 2009, 16:22, 1 keer totaal gewijzigd.

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 25820
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Berichtdoor Henkjan » za 13 jun 2009, 12:55

Casper schreef:Maar als de spoelen meer dan 10 cm uit elkaar staan valt die overspraak toch weg tegen de rest?
dan lijkt het me geen probleem
