dynaudio xennon 3/100L mkII

Berichtdoor fritzie » ma 18 mei 2009, 18:42

Zoals belooft in de groupbuy bitumen hier mijn verslag van mijn eerste zelfbouw project de xennon 3/100L mkII
waarom mkII de originele kastvorm is in een modern jasje gestoken

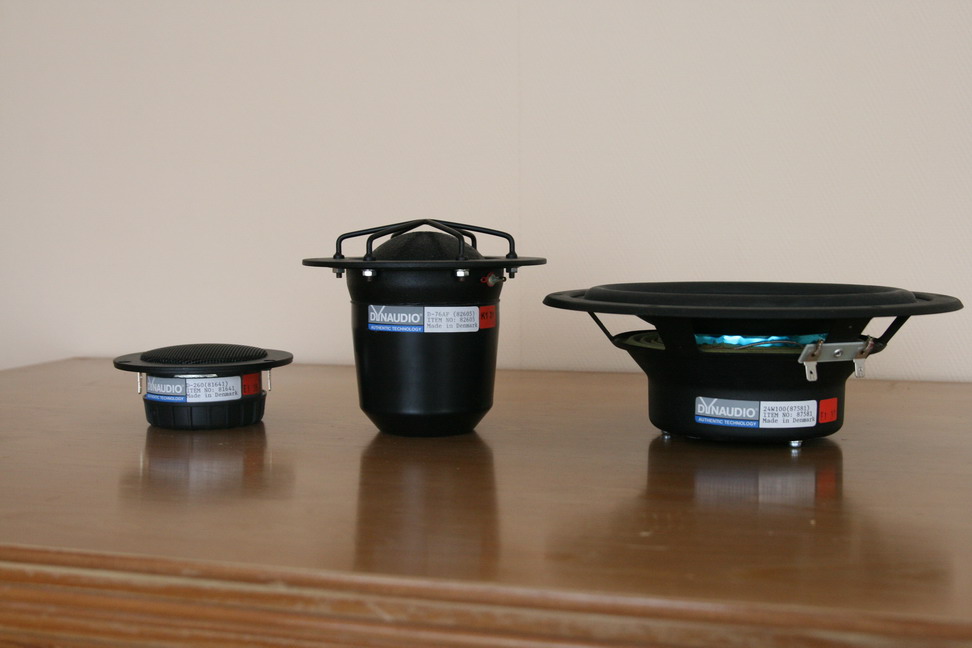

en de gebruikte drivers wat beter nml de d260 ,d76af ,24w100 xl
ook de filter elementen zijn van een betere kwaliteit
ik ben al een paar maandjes bezig en schiet al aardig op hoewel ik absoluut geen haast heb als ze aan het eind van het jaar maar klaar zijn

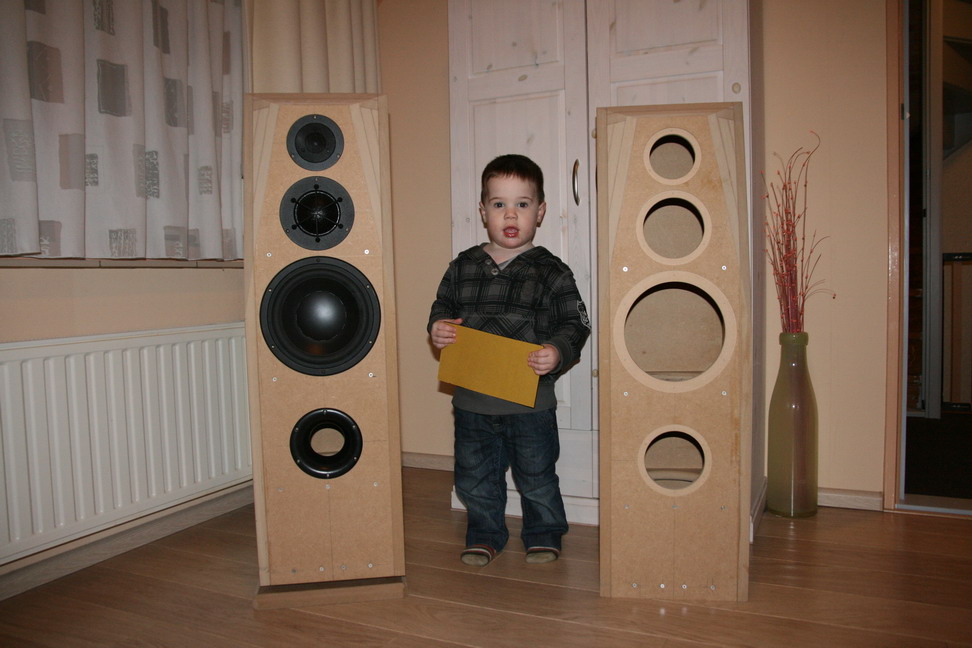

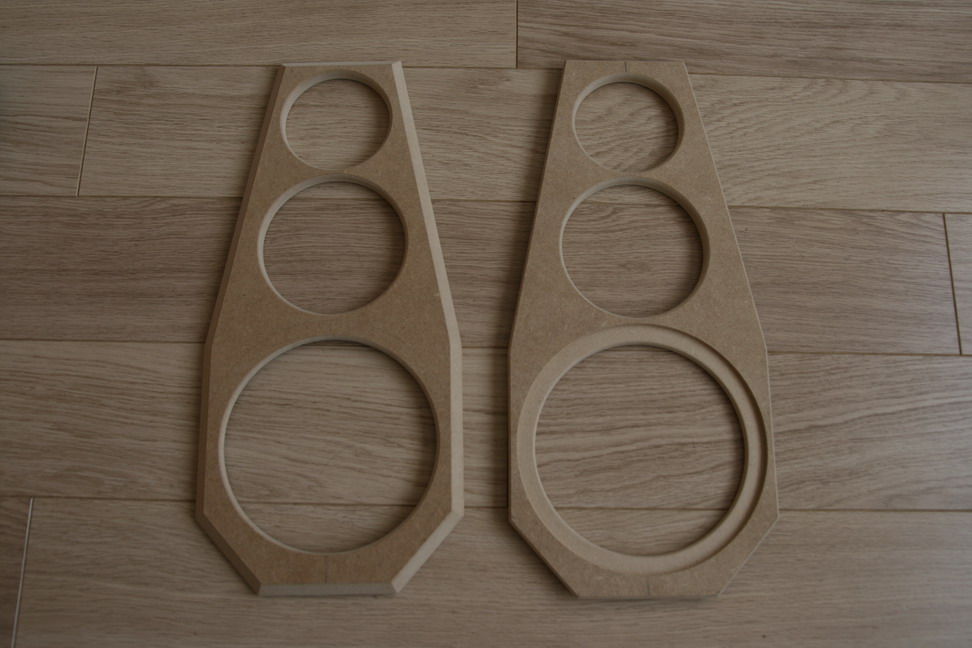

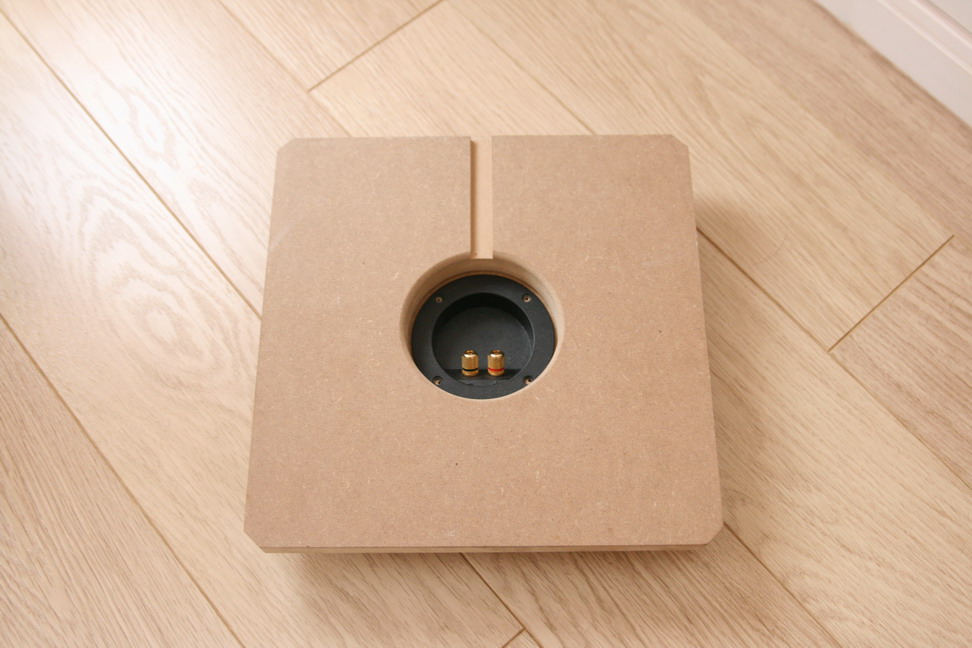

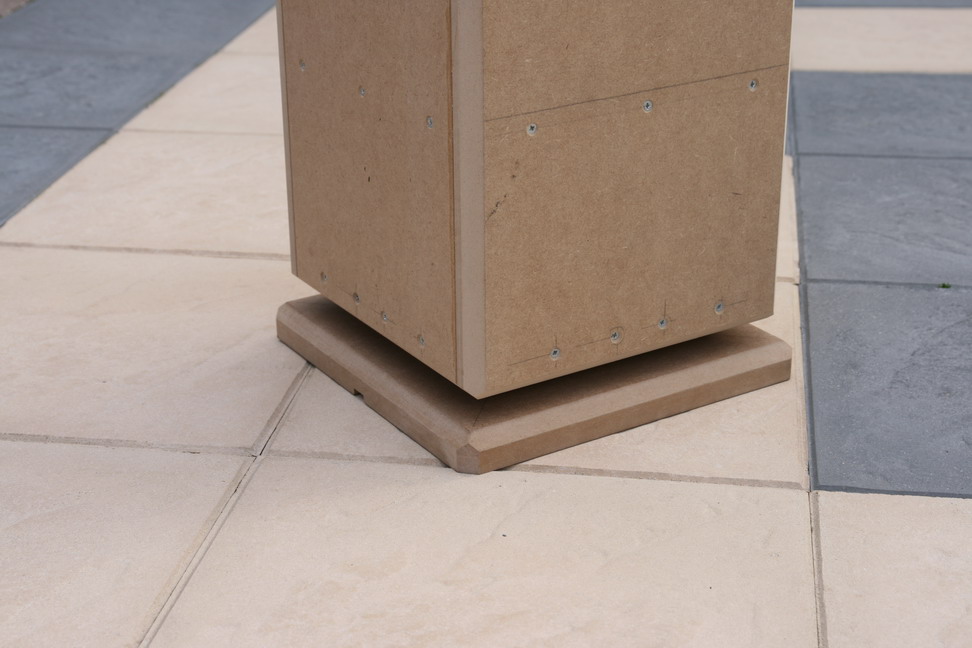

hier onder wat foto's
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Laatst gewijzigd door fritzie op di 19 mei 2009, 22:50, 2 keer totaal gewijzigd.

Gebruikersavatar
SARK
Berichten: 6821
Lid geworden op: di 14 sep 2004, 20:20
Locatie: Amsterdam

Berichtdoor SARK » ma 18 mei 2009, 19:18

Ziet er goed uit, vertel eens iets meer over die homemade middentoner bescherming :?:
You're getting brutal, Sark. Brutal and needlessly sadistic.
---------------------------END OF LINE----------------------------
Afbeelding
Thank you, Master Control.

Gebruikersavatar
fritzie
Berichten: 255
Lid geworden op: wo 26 nov 2008, 21:06
Locatie: Sint-Willebrord

Berichtdoor fritzie » ma 18 mei 2009, 19:45

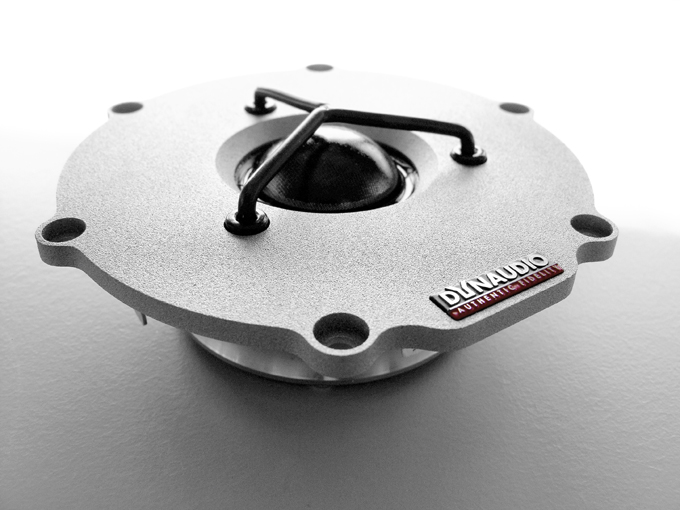

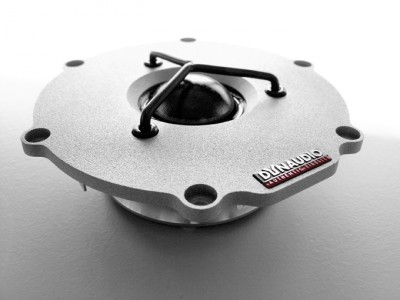

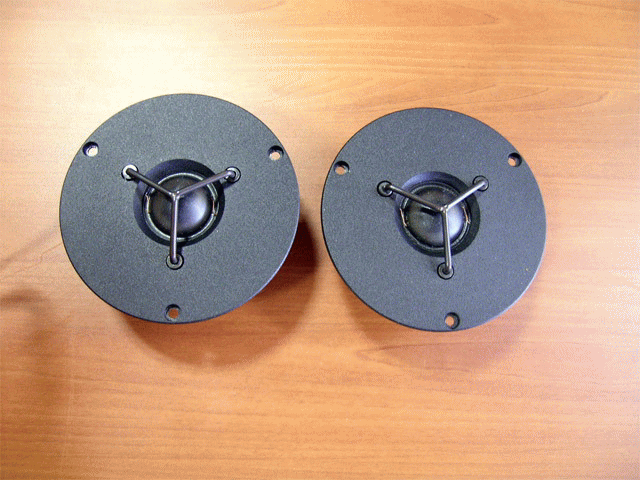

geinspireerd door de tweeter in dynaudio bm15a en esotar 110
ik hoop deze tweeters in de toekomst nog op de kop te tikken (d260da)
ik vind het wel wat hebben en zo zijn de domes toch beschermt als er geen frontje op zit
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
SARK
Berichten: 6821
Lid geworden op: di 14 sep 2004, 20:20
Locatie: Amsterdam

Berichtdoor SARK » ma 18 mei 2009, 20:23

Ik doelde meer op hoe je ze hebt gemaakt :roll:
You're getting brutal, Sark. Brutal and needlessly sadistic.
---------------------------END OF LINE----------------------------
Afbeelding
Thank you, Master Control.

Gebruikersavatar
Wowly
Beheerder
Berichten: 8567
Lid geworden op: vr 19 nov 2004, 18:56
Locatie: Budel

Berichtdoor Wowly » ma 18 mei 2009, 21:36

Phoe hee, vroegah kwam iemand binnen met een in elkaar geknutseld mdf kissie. Tegenwoordig zijn de eerste posts al volstrekt semiproffesionele speakers :shock:

Mooi werk hoor.....

Jan

Gebruikersavatar
Chris_T
Berichten: 1438
Lid geworden op: wo 30 mei 2007, 15:15
Locatie: Wageningen

Berichtdoor Chris_T » ma 18 mei 2009, 23:45

Inderdaad, mooi werk hoor. Ook de speakers ;).
Klopt het dat je de custom bescherming met een gasbrander gesoldeerd hebt?
Ben ook erg benieuwd naar de functie en bouw van de interne reflexiepanelen.

Gebruikersavatar
fritzie
Berichten: 255
Lid geworden op: wo 26 nov 2008, 21:06
Locatie: Sint-Willebrord

Berichtdoor fritzie » di 19 mei 2009, 22:02

Ik doelde meer op hoe je ze hebt gemaakt

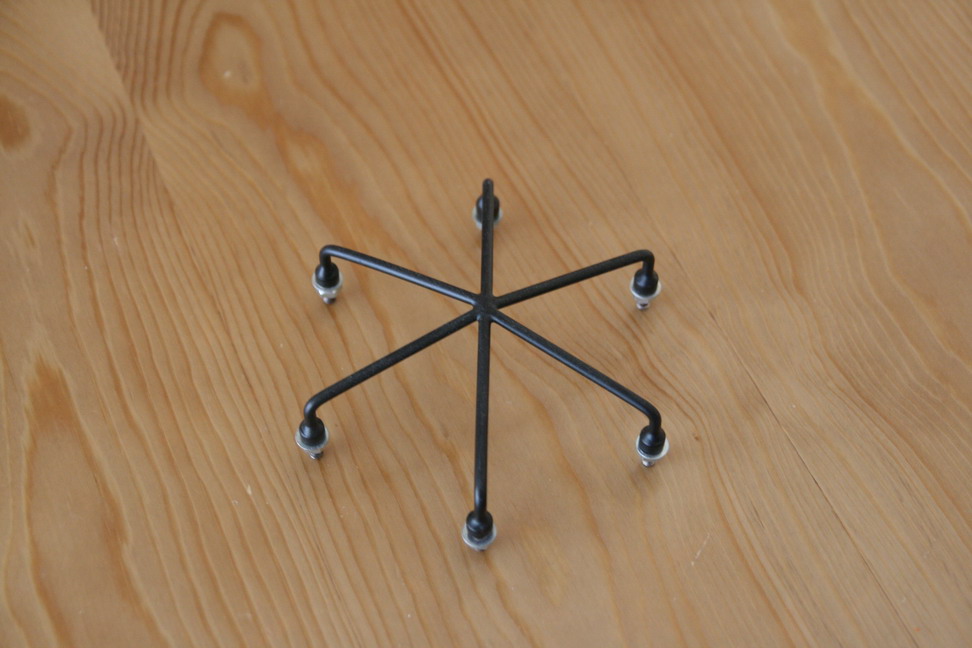

dmv een mal waarop de 6 gaatjes van de frontplaat heb afgetekend en geboort heb hier inbusboutjes ingeschroeft en dan 6 gebogen staafjes op het het middelste busje met de uitholingen laten rusten
en daarna met zilver hard gesoldeerd

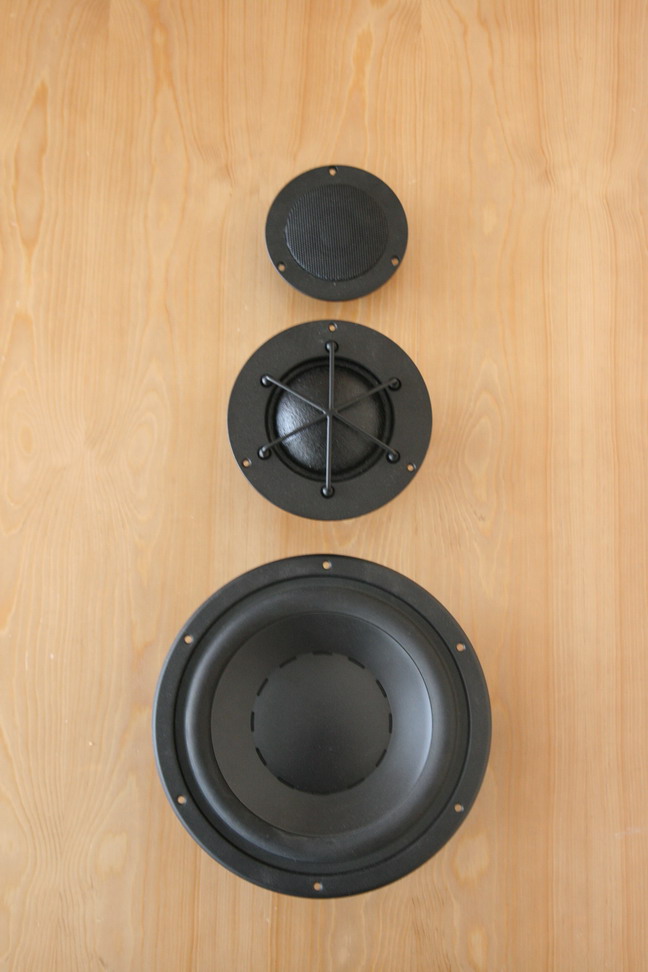

op de foto is het eerste proef model te zien deze was wat te hoog
de uiteindelijke versie is in rvs 316 (niet magnetisch) gemaakt
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 27669
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Berichtdoor Henkjan » di 19 mei 2009, 22:22

=P~ =D>

Gebruikersavatar
fritzie
Berichten: 255
Lid geworden op: wo 26 nov 2008, 21:06
Locatie: Sint-Willebrord

Berichtdoor fritzie » ma 22 jun 2009, 21:18

Het is even stil geweest echter niet stil gezeten het had even wat voeten in de aarde maar de moeilijk verkrijgbare spoeljes van 0,4 mm zijn uiteindelijk binnen eerst niet op voorraad toen verkeerde gestuurd toen weer te weinig maar nu compleet .
Moet zeggen de mensen van http://www.audio-components.co.uk/ hebben goed hun best gedaan uitstekende service en goed e-mail contact

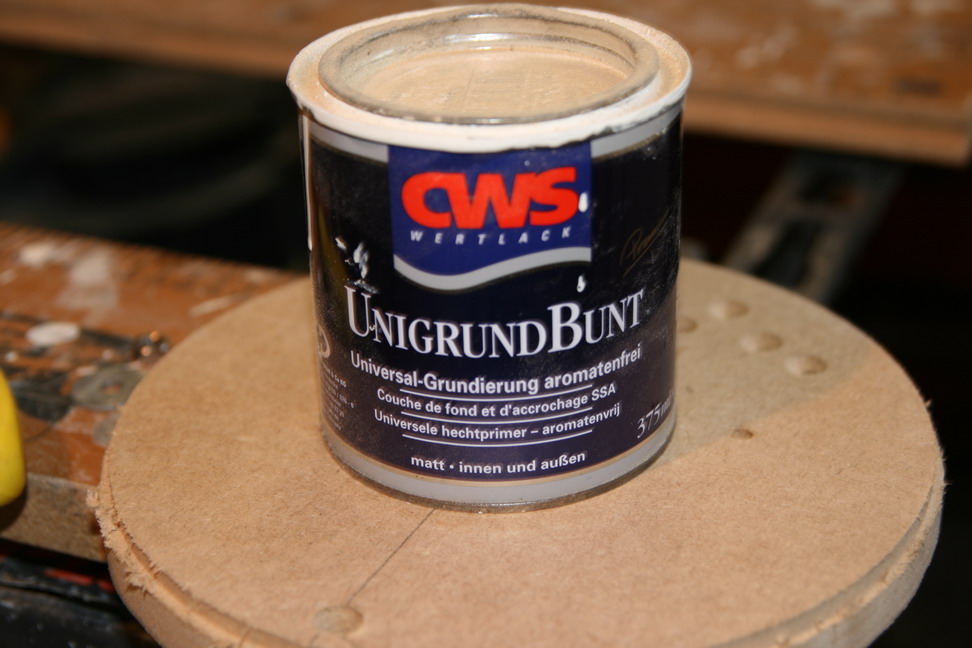

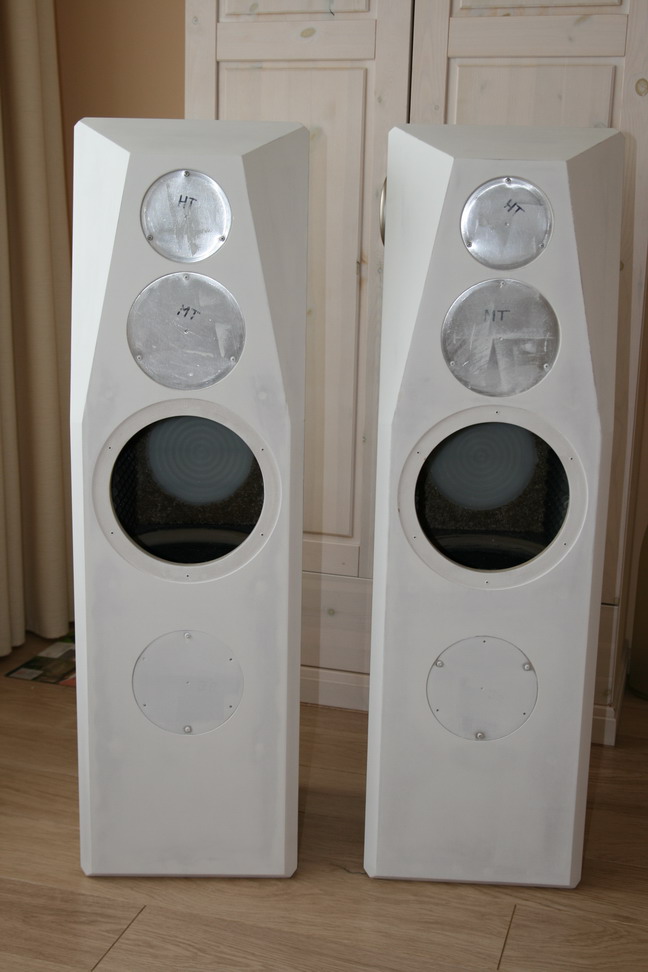

Nu maar naar de speakers ze zijn inmiddels in de grondlak gezet ik gebruik hiervoor unigrundbunt superspul voor mfd

1 heft de zuigende werking perfect op
2 makkelijk schuurbaar
3 goed vullend vermogen
4 goed dekkend

misschien niet overal te krijgen maar wel online te bestellen
http://winkel.verf24.nl/index.php?main_ ... cts_id=593

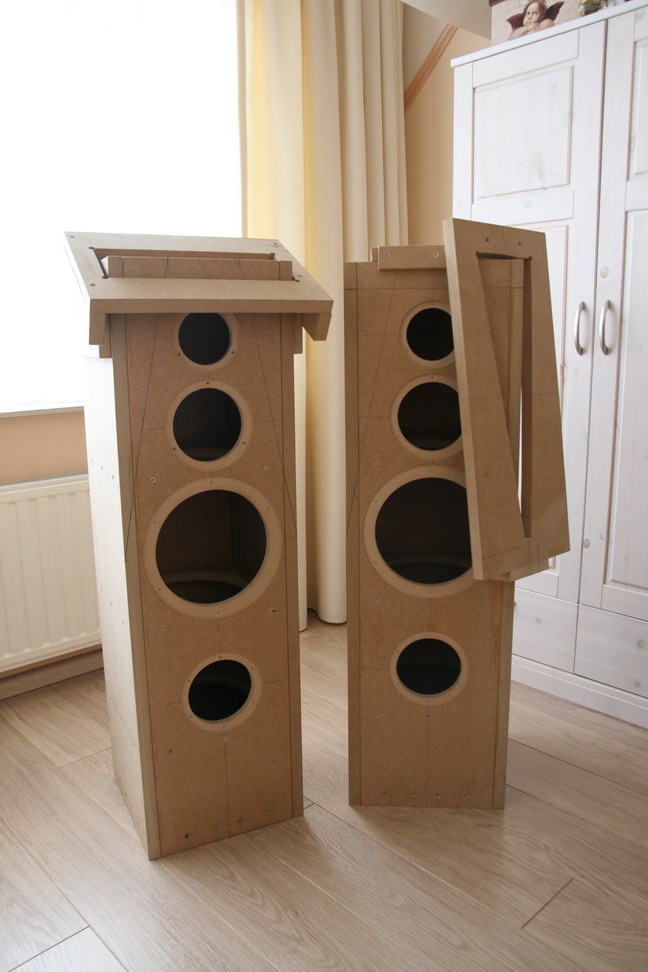

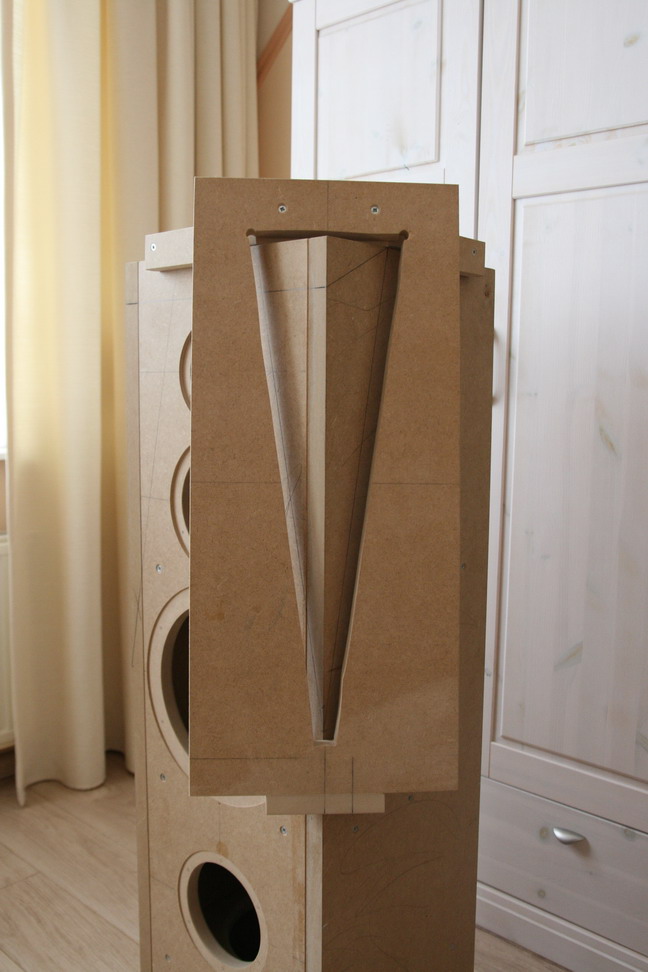

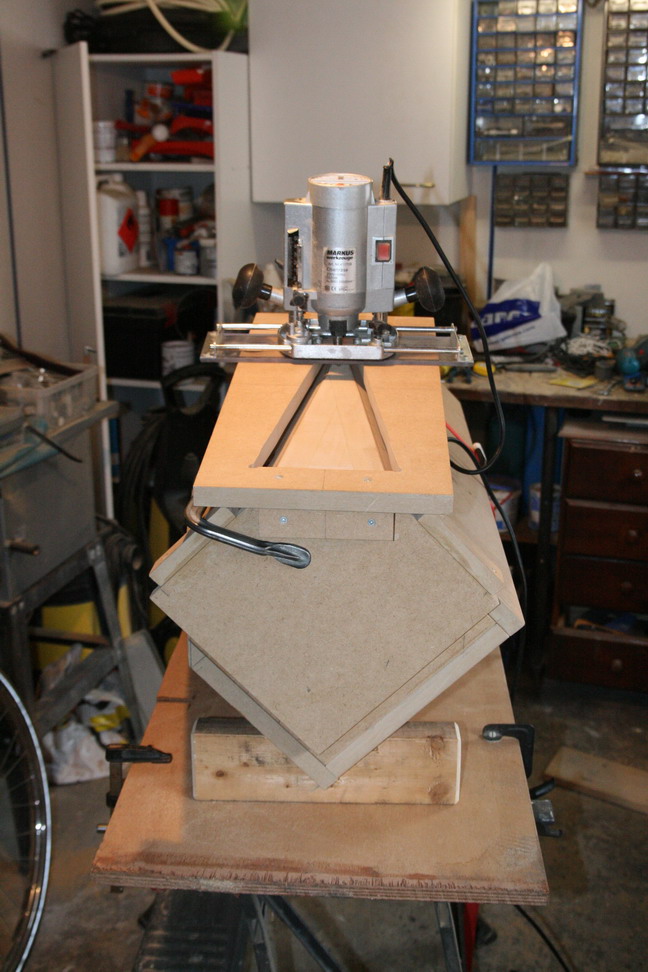

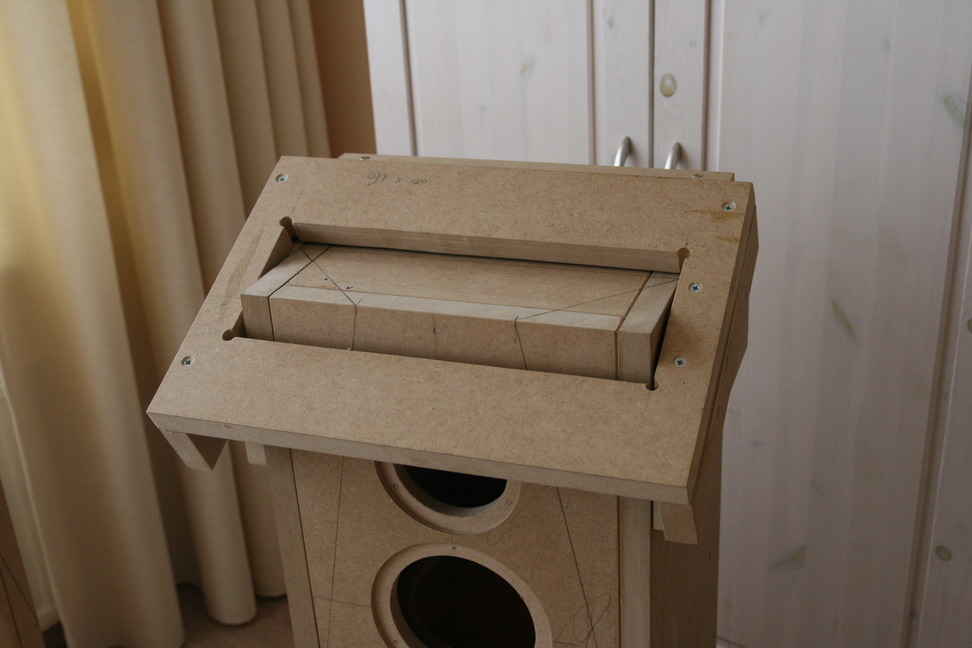

wellicht een tip voor de mensen die er tegenop zien om de facetten van de kasten te maken, ik 2 mallen gemaakt zodat deze exact het zelfde worden dit werkt echt super eerst grof afzagen en daarna de laatste milimeters door de frees laten doen dat scheelt een enorm schuurkarwei

Ben ook erg benieuwd naar de functie en bouw van de interne reflexiepanelen

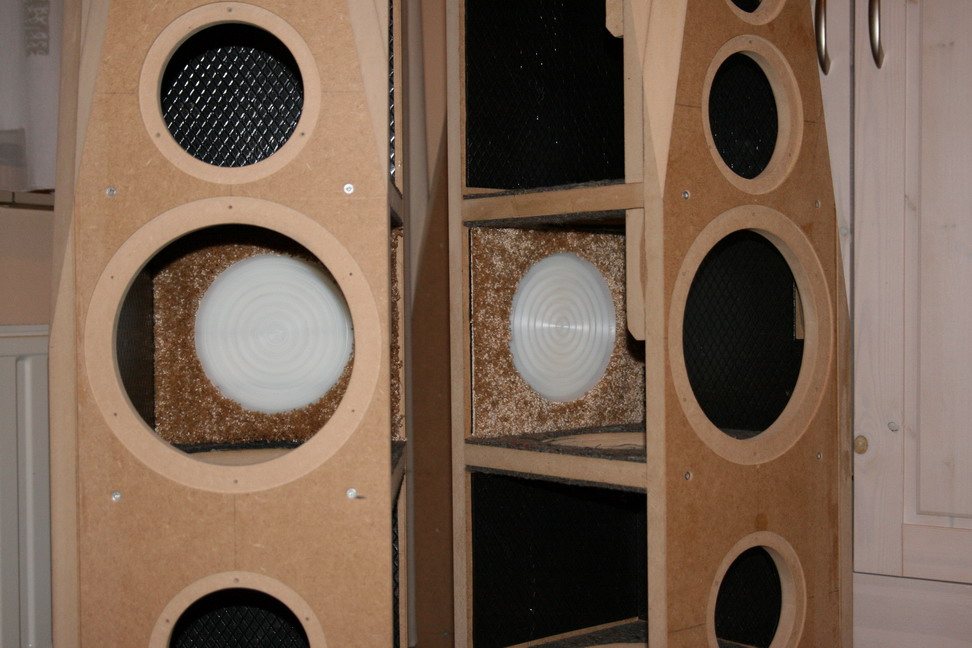

deze zijn gemaakt van 180 mm rond en 10 mm dik nylon waar ik op de draaibank v-groeven in heb gedraaid omdat de kast inwendig vierkant is en de woofer slechts 6 db gefilterd wordt ,worden de hogere freg die de woofer weergeeft verspreid en zodoende beter gedempt of het werkt weet ik niet maar baat het niet dan schaad het niet

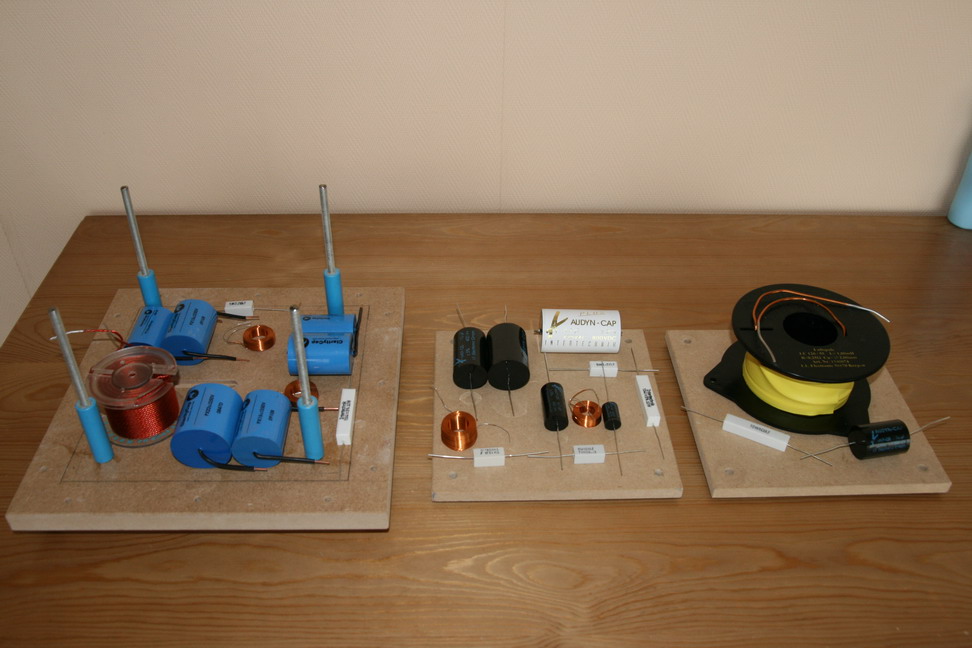

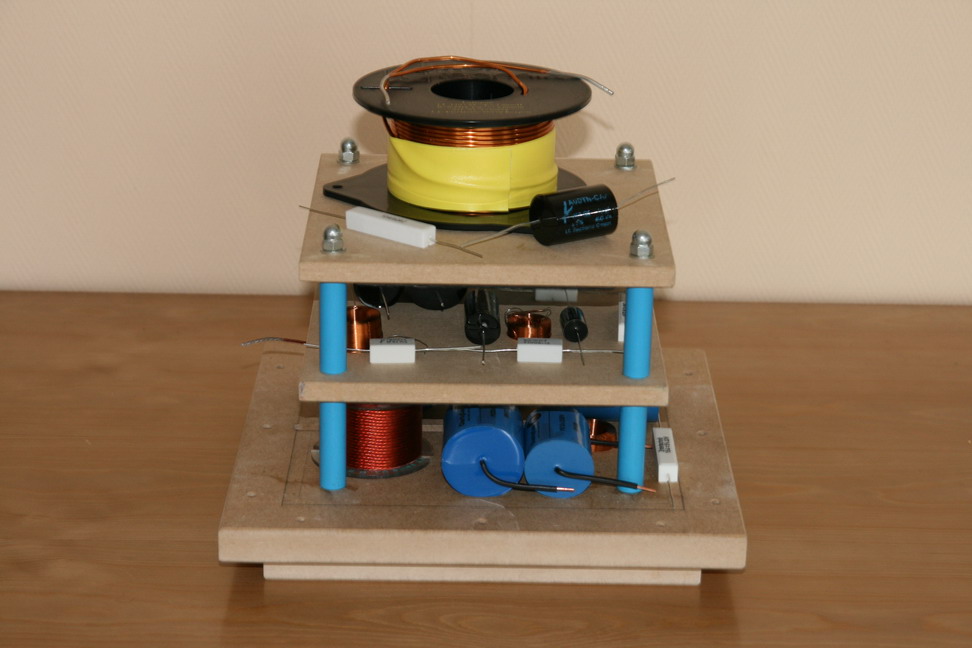

Het filter gaat nog een pittig soldeer klusje worden

hier onder wat foto's
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
