Aluscone, een mini-aluminium tweeweg voor op het buro

indoubt · Bericht door **indoubt** » do 05 mar 2009, 0:15

Naar aanleiding van een draadje op GoT ben ik bezig voor mijzelf buro luidsprekertjes te maken voor bij m'n nieuwe PC.

Eigenlijk was ik het niet van plan maar als zoiets eenmaal in m'n hoofd zit gaat het er maar moeilijk weer uit. Eigenlijk weinig tijd maar zulke kleine dingen vinden soms nog wel een gaatje tussendoor. Bouwen dus

De luidspreker wordt een TB W3-315SC die ik nog op de plank had liggen. De tweeter hab ik ook nog liggen en is een ND16 van Dayton.

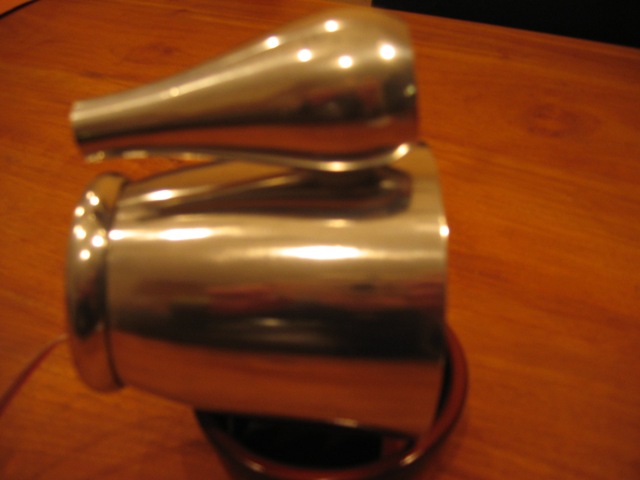

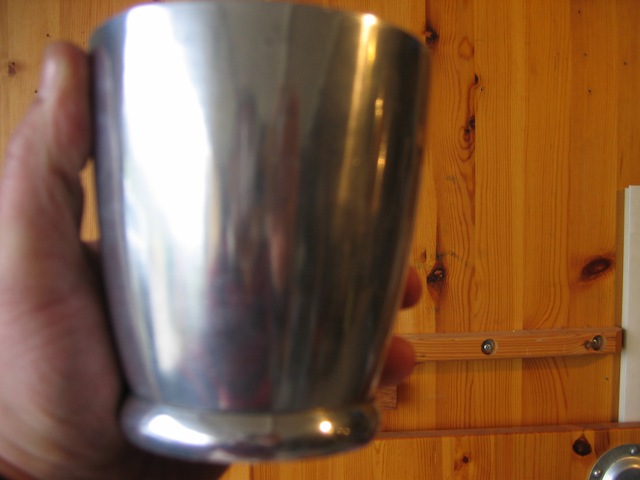

De kasten zijn van gegoten aluminium in een redelijk dikwandige uitvoering. Je moet er maar tegen aanlopen natuurlijk, twee ideale bloemenvazen. Spring is in the air oftewel een nieuwe lente, een nieuw geluid....

indoubt · Bericht door **indoubt** » za 07 mar 2009, 19:28

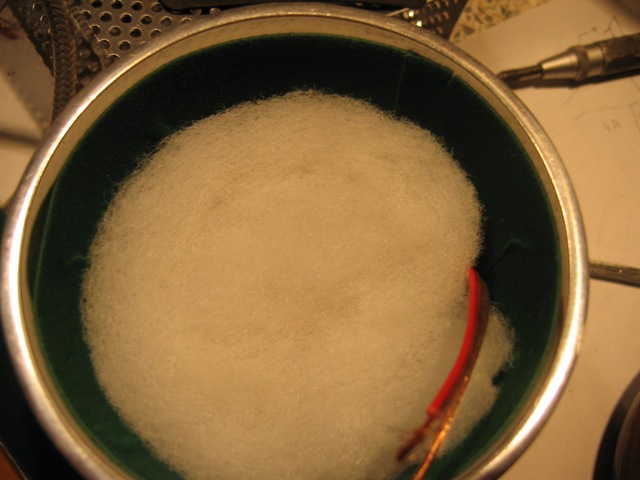

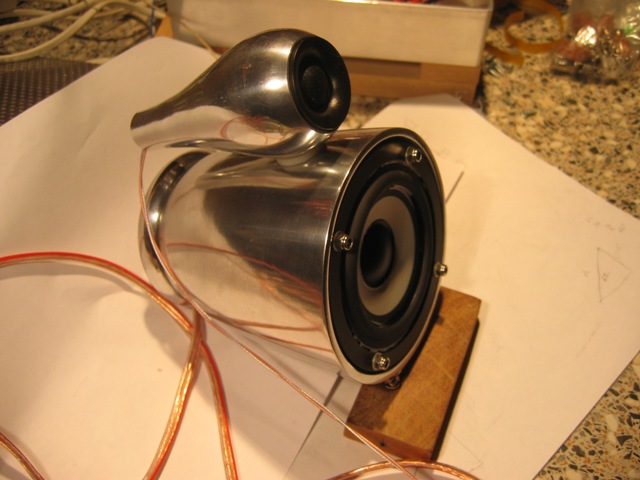

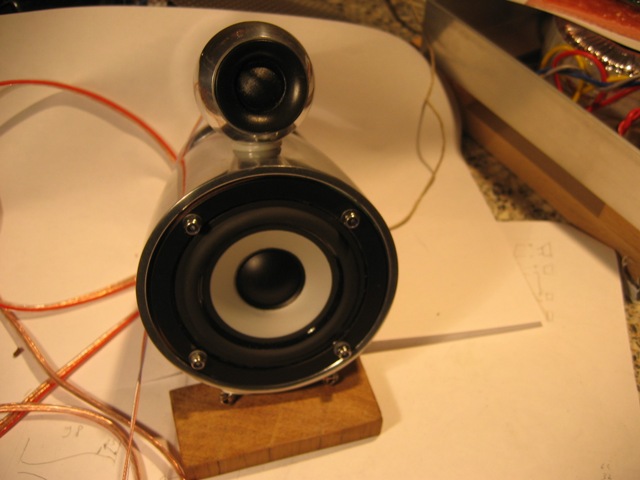

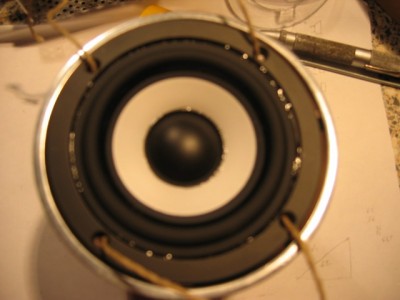

Eén "kast" is vrijwel klaar. De luidspreker is gemonteerd met draadeinden M3. De draadeinden moesten wel met 2 knikken in een S vorm worden gebogen om te zorgen dat de magneet vrij blijft.

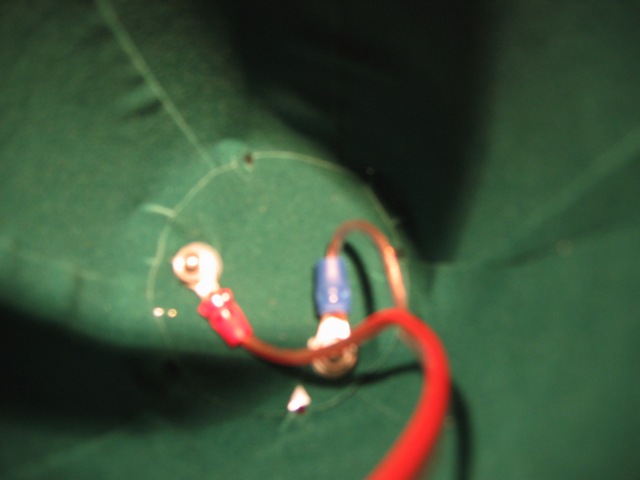

Het gat met de tweeter kamer is provisorisch afgesloten met een oordopje. Later komen daar de draden naar de tweeter doorheen. Ik hoop de highpas voor de tweeter in de ruimte achter de tweeter te kunnen monteren. dat scheelt weer volume achter de TB W3-315SC.

De luidsprekers staan in te spelen. Voor de TB W3 staat een 220Uf condensator om die enigszins van het laag te ontlasten. Dat gebeurt nog onvoldoende. Voor de tweeter zit additioneel nog een 2,2Uf dus deze komt er pas vrij hoog in (circa 9 kHz 1e orde)

Toch maakt de tweeter veel uit in ruimtelijkheid, zelfs bij deze hoge crossover frequentie. Hij is goed hoorbaar terwijl mijn gehoor in de bovenste octaaf toch beduidend minder is geworden.

Het is nog niet helemaal af. De twee pootjes bijvoorbeeld zijn als test slechts met prit buddies bevestigd. Met ondersteuning van een sub klinkt het toch al veelbelovend

SARK · Bericht door **SARK** » za 07 mar 2009, 20:57

audiomanics · Bericht door **audiomanics** » za 07 mar 2009, 21:18

't is bijna italiaans design!! Giordano Robbiati ofzo..

Kees

Bericht door **Wowly** » zo 08 mar 2009, 9:01

Ik blijf dat gaaf vinden, die alledaagse dingen transformeren....

Jan

Pjotr · Bericht door **Pjotr** » zo 08 mar 2009, 13:19

Erg fraai resultaat Indoubt! Hoe klinkt het?

indoubt · Bericht door **indoubt** » zo 08 mar 2009, 20:16

audiomanics schreef:
't is bijna italiaans design!! Giordano Robbiati ofzo..

Kees

Ik dacht meer aan "Sonica Revolutionare" maar je suggestie heeft ook wel wat

Ik heb inmiddels de hochpass condensator vervangen door 122Uf en dat ontlast de 3" in ieder geval iets beter.

Ik zal eens het filter van de "Tisch TML" opzoeken en kijken of dat nog wat verbetering brengt. Ik heb hier natuurlijk geen baffle.

teacher · Bericht door **teacher** » ma 09 mar 2009, 21:23

Serieus indoubt... Ik vind het weer retecool!

audiomanics · Bericht door **audiomanics** » ma 09 mar 2009, 22:22

audiomanics schreef:
Giordano Robbiati

Robbiati had ook iets met aluminium theepotten ofzo..
Hoewel Colani en en nog een paar andere dingen ontwerpen die me nog meer aanspreken..

Kees

indoubt · Bericht door **indoubt** » do 12 mar 2009, 0:23

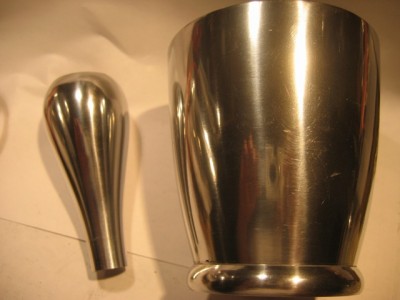

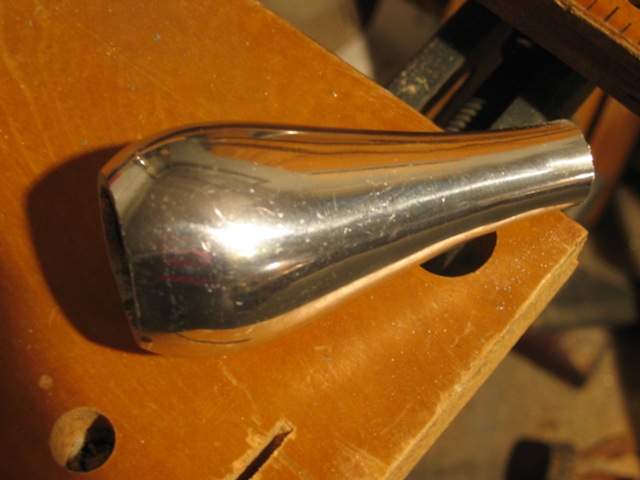

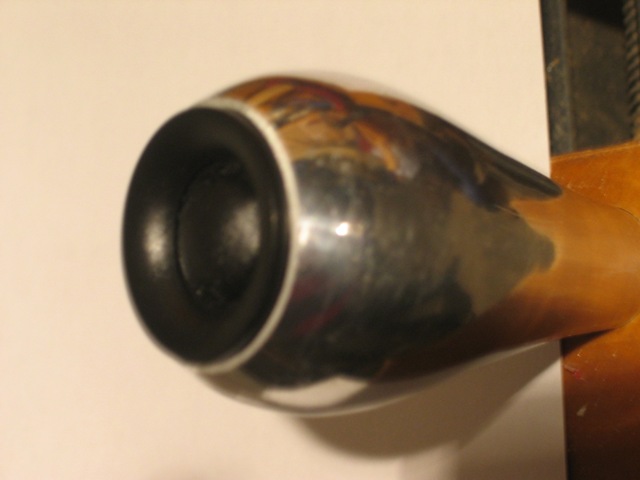

Klein beetje tijd gehad en de tweede tweeter behuizing gezaagd en gepolijst

indoubt · Bericht door **indoubt** » zo 15 mar 2009, 20:30

Vandaag tussen alle bezigheden door nog even de tijd gehad om wat verder te werken. Tot zover ben ik uitermate tevreden met het resultaat. De luidsprekers zijn zover dat er kan worden gemeten.

Van de eerste luidspreker moeten de pootjes nog worden vastgezet maar dat heeft nogal wat voeten in de aarde. Er moet enigzins tangentiaal een gat worden geboord met een relatief dun boortje en dat valt niet mee. Van de tweede luidspreker is dit reeds gedaan.

Om de luidspreker ook met lichtvoetige klanken nog te laten exceleren in de weergave zijn de voetjes uiteraard van zilver.

Ik zal later nog eens een close up maken maar dat gaat slecht met kunstlicht.

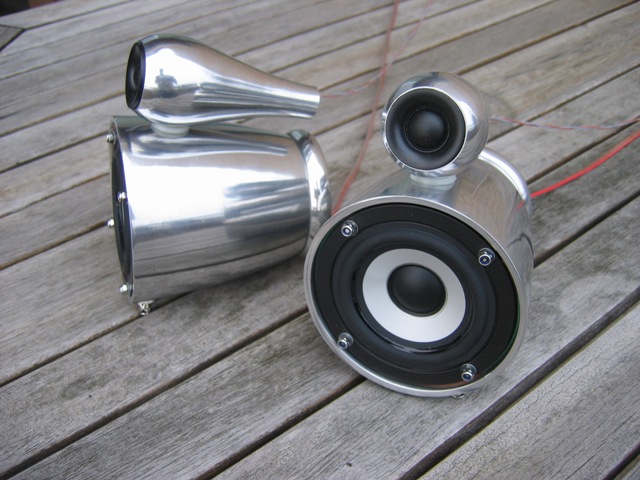

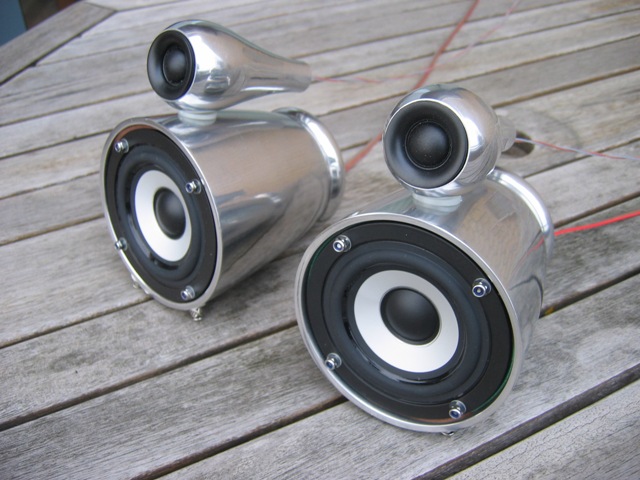

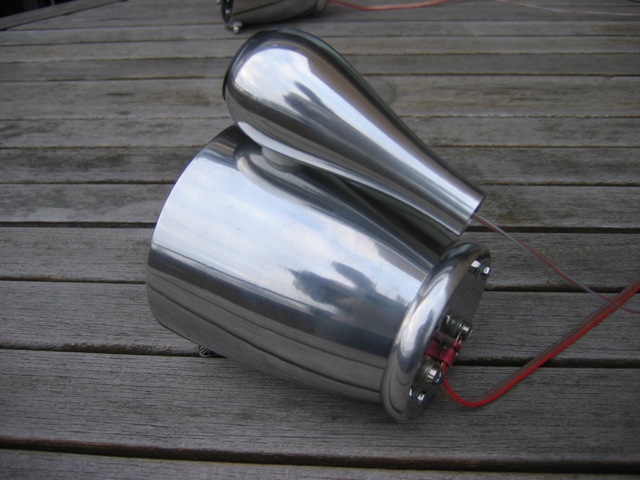

Ik heb vanmiddag nog wel net met daglicht wat foto's kunnen maken van de aluscones.

Bon appetit!

Bericht door **b_force** » zo 15 mar 2009, 20:33

jeetje bent flink aan het poetsen geweest.

bling bling!!!

indoubt · Bericht door **indoubt** » zo 15 mar 2009, 20:40

b_force schreef:
jeetje bent flink aan het poetsen geweest.

bling bling!!!

Ja, ik zit al een beetje te wachten tot Sark of Wijx weer een van hun super bling foto's uit de hoge hoed toveren. Waar die het af en toe vandaan halen

Niet l@llen maar poetsen

Bericht door **Henkjan** » zo 15 mar 2009, 20:54

indoubt · Bericht door **indoubt** » zo 15 mar 2009, 20:57

Henkjan schreef:

Haha, je hebt er ook even op moeten wachten voordat de units een toepassing kregen. Ik heb deze al van jou nog voordat je TB ging voeren

Bericht door **b_force** » zo 15 mar 2009, 22:08

toch blijft het ergens wel leuk hoor, polijsten.

Het knapt er altijd zo verschrikkelijk van op

TubeHead · Bericht door **TubeHead** » ma 16 mar 2009, 22:15

heeeel sjiek !!!

indoubt · Bericht door **indoubt** » wo 18 mar 2009, 0:09

Oke, heel even dan toch stiekum de woonkamer in. De ega is op pad dus het kan wel even.

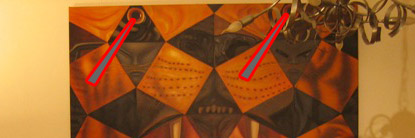

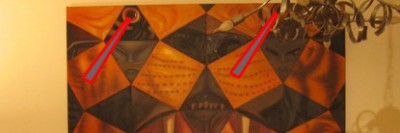

Afbeelding

Vallen bijna niet op en nee, het is geen klein tv-tje, de woonkamer is 3,2 hoog

Geprobeerd met verschillende subs. Een 10" peerless xls met PR, een 10" AXX1010 in een kleine BR behuizing en een 8" TB W8-740 met BR. De laatste preseteerd in deze toepassing het beste. Ik moet de frequentieregeling op de sub helemaal opendraaien naar 150Hz+ maar ik had ook niet anders verwacht. Het nadeel daarvan is dat je de sub kunt lokaliseren en dat je hem kunt horen grommen in de hoek.

Zelfs in de huiskamer klinkt het al heel aardig. Het stereobeeld is goed aanwezig ondanks dat ze ver uit elkaar staan. Ruimtelijkheid is ook best goed. Wel klinken de luidsprekers wat "dun" Ik vermoed dat er nog steeds een frequentiedip zit tussen de sub en de aluscones. Metingen moeten dat gaan uitwijzen. Op dit moment alleen gefilterd met 122uF voor de middentoner en 2,2uF voor de tweeter. Verre van ideaal nog.

Bericht door **b_force** » wo 18 mar 2009, 0:17

speakers?

volgens mij heb je verkeerde plaatje gepost.
Ik zie ze niet hoor

audiomanics · Bericht door **audiomanics** » wo 18 mar 2009, 0:49

b_force schreef:
speakers?
Ik zie ze niet hoor

Hiero joh.. dat zijn toch heel duidelijk speakers!!

Kees

SARK · Bericht door **SARK** » wo 18 mar 2009, 7:13

Heb je al patent aangevraagd of heeft Klipsch je ontwerp gewoon gestolen

Klipsch's GMX-5.1
Afbeelding

indoubt · Bericht door **indoubt** » wo 18 mar 2009, 8:09

audiomanics schreef:
b_force schreef:
speakers?
Ik zie ze niet hoor
Hiero joh.. dat zijn toch heel duidelijk speakers!!

Kees

Daar zou ik wat kunnen maken maar ik heb dat schilderij recent aan mijn vrouw kado gedaan. Ik geloof niet dat ik dat risiko wil nemen.

Sark: da's toch duidelijk heeeeeel anders, veeeeeel minder bling

mischa72 · Bericht door **mischa72** » wo 18 mar 2009, 8:31

indoubt schreef:
Sark: da's toch duidelijk heeeeeel anders, veeeeeel minder bling

Da´s meer Tupperware-bling !!

Zeer geslaagd deze creaties.

Groeten,
Mischa

Bericht door **b_force** » zo 29 mar 2009, 16:56

Indoubt had aan mij gevraagd of ik zijn kleintjes wilde opmeten.
Vandaag toch even niks te doen, dus ben ik aan de slag gegaan.

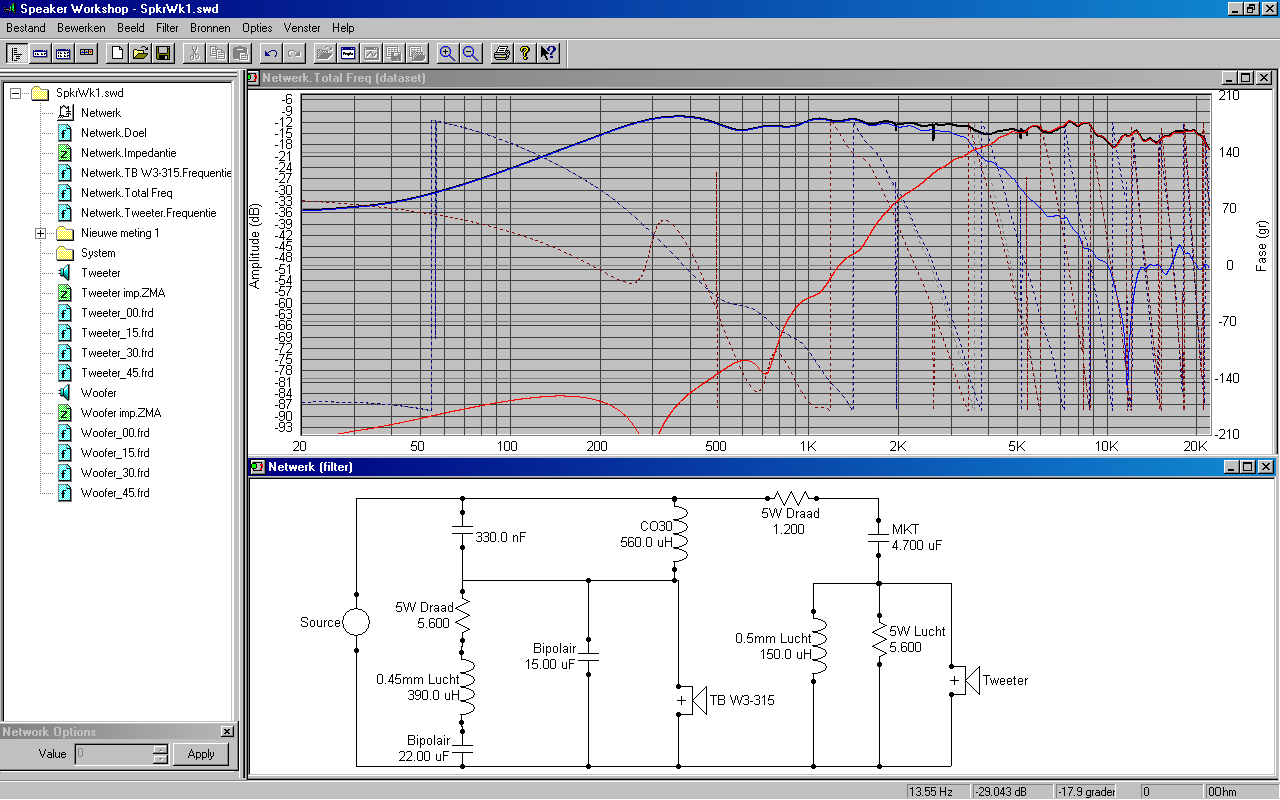

Dit is een eerste opzet van het filter. Nu wilde Indoubt geloof ik ook zijn filter nog IN die kistjes kwijt, dus ik ga kijken wat ik er van weg kan gooien.

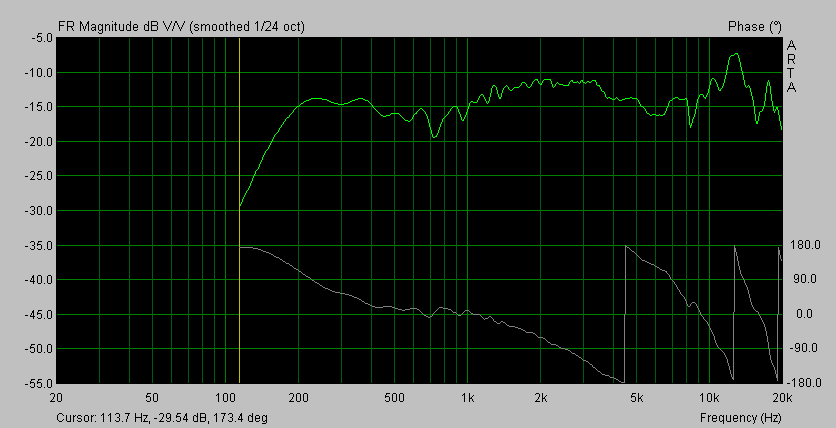

Punt is dat er wel een dikke diffractie bult op zit.

Bericht door **b_force** » zo 29 mar 2009, 17:10

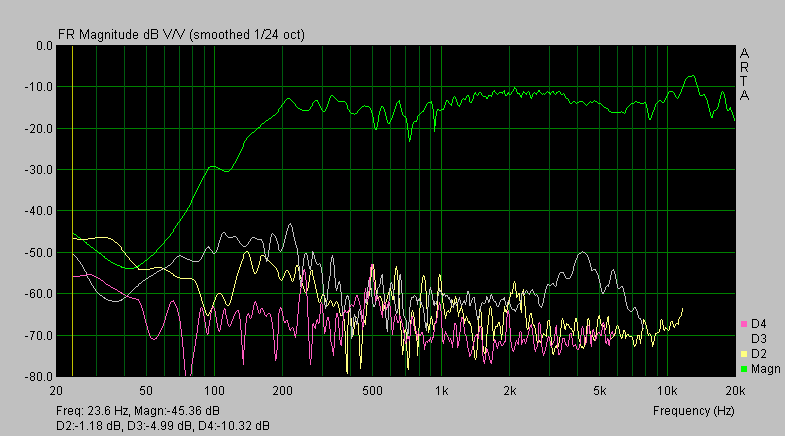

Een Dichtbij meting laat zien hoe het speakertje in het laag verloopt en je kunt gelijk een THD meting nemen. (voor wat het waard is)

De bult rond 250Hz, door het kleine volume, is goed te zien.
