Harman kardon avr 130, geen geluid meer...

[nxs77]

Vanmorgen hield hij er ineens mee op. Alles werkt maar alleen geen geluid meer.
Ik heb de receiver open gehad, de zekeringen zijn nog heel.
4 dikke elco's bekeken en het lijkt erop dat 2 een beetje bol staan.

Kan dit de oorzaak zijn?

Via youtube een filmpje gekeken waarbij een dikke elco kortsluiting had...
Verschil is dat bij mij de zekeringen goed zijn.

Ik wil wel graag de receiver weer aan de praat krijgen.

[ds23man]

Als je elco's het probleem waren geweest dan had je brom gehad.

[Barry2001]

Heeft íe beveiliging op de uitgang en is deze wel of niet ingeschakeld?

[nxs77]

Normaal gesproken geeft ie dat op zn display aan en schakeld ie terug naar stand by.
Hij blijft gewoon aan.

[ds23man]

Zitten er pre outs op dat ding? Kun je kijken of het aan de eindtrappen ligt of daarvoor.

[nxs77]

Eentje. Voor de sub, meer niet

[ds23man]

Maar wel een hoofdtelefoonaansluiting.

[ds23man]

[ Bekijk op youtube ]

[nxs77]

Ook via de koptelefoon geen geluid...

[nxs77]

Dat filmpje had ik al gevonden.

[ds23man]

Ook via de koptelefoon geen geluid...

Dan ligt het vermoedelijk niet in de eindtrappen.

Ray kom er maar in voor het schema!

[ds23man]

Even het filmpje bestudeerd. Dit is een receiver waarbij alle analoge ingangen een adc ingaan, digitaal bewerkt worden ( oa volume) en daarna weer door diverse dac's naar de eindtrappen gaan. Alles gebeurt dus op die blauwe print. Kan iets simpels zijn bijv een missende voedingsspanning of project hopeloos.

[ray5150]

Ook via de koptelefoon geen geluid...

Dan ligt het vermoedelijk niet in de eindtrappen.

Ray kom er maar in voor het schema!

At your service !

harman_kardon_avr130_sm.pdf

Het bekende verhaal, visuele controle van alle printen en componenten, en zoveel mogelijk de voedings spanningen meten.

Dit is een receiver waarbij alle analoge ingangen een adc ingaan, digitaal bewerkt worden ( oa volume) en daarna weer door diverse dac's naar de eindtrappen gaan. Alles gebeurt dus op die blauwe print. Kan iets simpels zijn bijv een missende voedingsspanning of project hopeloos.

+1
Dat is bij het meerendeel van de HT receivers het geval, alles door de DSP.

[ds23man]

De service manual is in ieder geval hopeloos.

[nxs77]

Ik ben er weer ff mee bezig geweest. Zekeringen nog eens gecontrolleerd. Allemaal goed.
Verder op de aansluitingen van de dac print naar de eindversterker print geluisterd of ee iets te horen is op de audio uitgang van de dac print.

Niks... Ik ga het ook nog proberen met een andere audio bron.
Verder zal ik ook nog bekijken of de voeding spanningen erop zitten.

Wordt vervolgt...

[nxs77]

Weer een stapje verder. Dac print krijgt geen + en - 15v.
Nu de oorzaak zien te vinden...
Straks de regelaars opzoeken..

[nxs77]

2 weerstanden op een trafo print zijn stuk. Niks te zien aan die dingen.
Ze zijn niet verkleurd oid...
Ik heb even draadjes gesoldeerd op de aansluitingen van de weerstanden.
Het zijn weerstanden van 0,47ohm.

De spanning over de weerstanden: 17vac...

Het is voor het testen met de draadjes vast niet verstandig om ze gewoon met elkaar door te verbinden lijkt mij... Hoe kan ik dat het beste aan gaan pakken?

[ds23man]

Zou eerst de elco's ( C929 en 930) op het stabilisatieprintje kontroleren.

[ds23man]

C931 is ook verdacht.

[ray5150]

2 weerstanden op een trafo print zijn stuk. Niks te zien aan die dingen.
Ze zijn niet verkleurd oid...
Ik heb even draadjes gesoldeerd op de aansluitingen van de weerstanden.
Het zijn weerstanden van 0,47ohm.

De spanning over de weerstanden: 17vac...

Het is voor het testen met de draadjes vast niet verstandig om ze gewoon met elkaar door te verbinden lijkt mij... Hoe kan ik dat het beste aan gaan pakken?

Is die spanning gemeten aan ingaande, of uitgaande zijde van de weerstanden ?

[Ah!buis]

Op het printje me de elco's waar ds-man 't over heeft zitten ook een 7812 en 7912, beide zonder diode erover.
Niet ondenkbaar dat er een sluiting maakt (naar massa).
Anne

[ds23man]

7815 en 7915 Anne, je wordt teveel afgeleid door bepaalde advertenties.

[nxs77]

Zou eerst de elco's ( C929 en 930) op het stabilisatieprintje kontroleren.

C931 is ook verdacht.

Heb ik door gemeten... Weerstand wordt op de elco's steeds groter... Geen kortsluiting.
Ook over de regelaars heb ik gemeten. Ook geen sluiting..

Ik zou een 7808 en 7908 kunnen proberen eventueel. Die heb ik nog op een sloop printje zitten. Iig om te kijken of er dan geen problemen zijn.

Wat is de reden dat er zulke weerstanden gebruikt worden? Soort van zekering functie?
En de gemeten spanning is over de weerstanden. Ze geleiden zelf niet meer. Een open circuit dus op de positieve en negatieve spanning.

[nxs77]

De service manual is in ieder geval hopeloos.

Want? Beetje late reactie maar dankzij de pdf kon ik wel het een en ander terug vinden.
Werkt voor mij prima dus...

[ray5150]

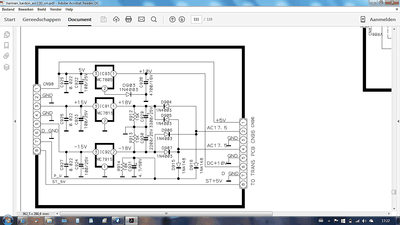

Jullie bedoelen deze ?


Inderdaad geen protectie diodes...
