project 08 - desktop 3weg

[Henkjan]

Laat ik ook maar eens echt mee doen. wat zit er in m'n hoofd: een 3weg voor op t buro. een kleine coax (3") voor t midhoog en dan of 2 kleine units (3") als bas misbruiken (1e keuze) of als dat niet gaat werken een wat grotere (max 5") aan de zijkant. belangrijkste ontwerpdoel is zoals altijd dat t in een boodschappentas moet passen

[wouter]

Welkom in de wedstrijd en succes!

Is alleen even de vraag of we je nu onder de pro's moeten rekenen of niet, gezien je ontwerp skills zeker (Nescio, 3-weg CSS etc.)

Ach, de wedstrijd winnen zal je laatste reden zijn om mee te doen. Leuk dat je mee doet!

[wouter]

Al wat concretere plannen?

[Henkjan]

Al wat concretere plannen?

njet, ineens vrij druk met werk

[ray5150]

Je moet je er ook niet op het werk mee bezighouden.
(of je moet b-force heten... )

[nxs77]

Mischien een leuke optie om het wat uitdagend te maken? 2x aurasound ns3 voor mid en laag?

[Henkjan]

mid is ook voor de coax uiteraard. goede spec voor een GHP die aurasound, maar is mss wat duur

[Henkjan]

zo, ook maar eens de plannen wat concreter maken, virtueel in elk geval want er is wat gesimd.

Als "bas" kies ik vooralsnog voor 2 stuks Tangband W3-316 per kant, en die dan in een TL volgens mijn desktop recept: sterke taper (1:10), drivers op 1/3 (en 1/5) en flinke demping in het gesloten deel. Na wat spelen met mathcad kwam ik op een lijn van 88cm lang met een doorsnede die verloopt van 137cm² aan het begin naar 12½cm² bij de poort. Dat geeft dan (met in de sim beide drivers op 1/3) de volgende verre veld response (zonder baffle step, zoals sim progs dat meestal geven):

far field sim 316.png

met hier de individuele responses van de poort en de woof:

far field woof-poort sim 316.png

Nu is de volgende belangrijke keuze: waar de poort? zit die voorop dan is er de kans dat er te veel poort output is van de hogere harminischen in de lijn (zie de metingen van bv Leo), doe je m achterop dan helpt die minder mee. Nu zit er gelukkig in de mathcad sheets ook de mogelijkheid om de kast output te simuleren, dus rekening houden met de werkelijke kast, de poort plaatsing, en de plek in de kamer. Aangezien dit een desktop ontwerp wordt, zal de plaatsing op tafel (op de vloer in de sim) de poort output flink helpen, waardoor het gebruiken van wat meer demping tot de mogelijkheden behoort. Uiteindelijk kwam de netste sim uit met de poort voor en wat meer demping, beter dan de poort achterop en minder demping.

op tafel in kast sim 316.png

al met al een veelbelovend resultaat, laat ook nog wat ruimte in de keuze van de filtering. nu moet ik die lijn nog zien te vouwen in een kastje dat ook nog ruimte laat voor de mid....

[Henkjan]

......nu moet ik die lijn nog zien te vouwen in een kastje dat ook nog ruimte laat voor de mid....

het lijkt te gaan lukken:

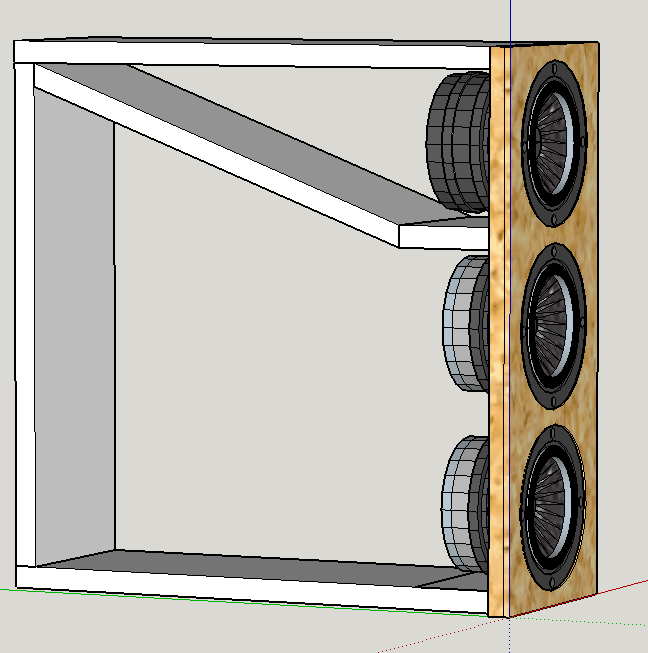

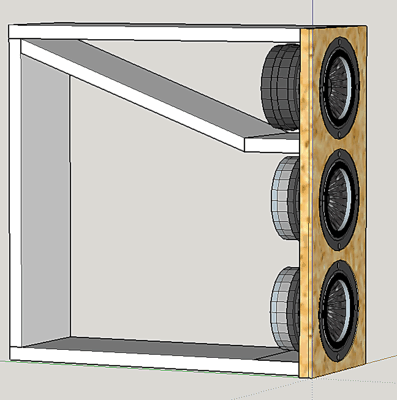

desktopTL³ - lege kast met midkastje.PNG

nog wel wat gepuzzel waar de poort kan... zoals t er nu uit ziet, is de enige plek onderop. of anders de kast wat groter zodat de sleuf van 12mm hoog nog onderaan op de baffle kan (maar dat is wel minder mooi)

Sketchup bewijst weer z'n waarde, zo wordt meteen duidelijk dat een simpel scheef plankje voor t midkastje niet gaat passen.

[AatV]

Sketchup bewijst weer z'n waarde, zo wordt meteen duidelijk dat een simpel scheef plankje voor t midkastje niet gaat passen.

Even in ouderwetse modus: Zou dit ook niet met ruitjespapier gekund hebben?

groet,
Aat

[Barry2001]

Hoe hoog is íe op de tekening HJ?

[Henkjan]

Hoe hoog is íe op de tekening HJ?

de zijkant heeft de maat van een LP hoes

[Barry2001]

Hoe hoog is íe op de tekening HJ?

de zijkant heeft de maat van een LP hoes

Hoe moet ik nou weten hoe groot een...

[FR_Aad]

En hoeveel lp's breed?

[ray5150]

Hoe hoog is íe op de tekening HJ?

de zijkant heeft de maat van een LP hoes

Hoe moet ik nou weten hoe groot een...

12 Inch ?

[grimoire]

leuk projectje, voor zower ik me herinner was je al erg enthousiast over de coax op zichzelf, en nu met dieper laag in een 3-weg, ben benieuwd

heb je deze woofer overwogen?
Peerless SDS-106 SUB

past wat breedte betreft prima denk ik vanwege de niet-ronde flange en vermoed dat ie makkelijker dieper gaat dan die tangbandjes
ook ben je dan goedkoper uit en kan je misschien nog kleiner gaan (dat laatste wet ik niet zeker)

[pappaleo]

Sketchup bewijst weer z'n waarde, zo wordt meteen duidelijk dat een simpel scheef plankje voor t midkastje niet gaat passen.

Even in ouderwetse modus: Zou dit ook niet met ruitjespapier gekund hebben?

groet,
Aat

En of dat kan

Ik ben daar overigens ook al eens tegenaan gelopen

[Henkjan]

En hoeveel lp's breed?

hangt er vanaf hoe hard je ze samendrukt, of het enkele of dubbel LP is, gewone hoes of klaphoes. ja jongens en meisjes vroegâh had je qua artwork heel wat te kiezen t virtuele kastje is nu 12½cm breed

heb je deze woofer overwogen?
Peerless SDS-106 SUB

nog niet, dat is wel een goede voor plan B mocht het niet lekker gaan met deze 2st 3"ers, maar het oogt een heel stuk minder. dan zou ik denk ik de woofer naar de zijkant verbannen, en dan kan die best wel een 5" worden. maar ik hoop dat t niet nodig zal zijn

[meiborg]

Waarom niet? Vanwege de looks van 3 x 3"op een rij? Gewoon uit interesse hè, want ik kan me ook voorstellen dat bv een enkele 5" klankmatig beter presteert.

Mvg Reinder

[Henkjan]

Waarom niet? Vanwege de looks van 3 x 3"op een rij?

psies

... want ik kan me ook voorstellen dat bv een enkele 5" klankmatig beter presteert.

dat zou zeker kunnen, zeker als je een minisubje kan pakken.

[dre]

Leuk dat je begonnen bent!

Wanner gaat de zaag aan?

[pappaleo]

Leuk dat je begonnen bent!

Wanner gaat de zaag aan?

Als de tekening af is ?

[meiborg]

Waarom niet? Vanwege de looks van 3 x 3"op een rij?

psies

... want ik kan me ook voorstellen dat bv een enkele 5" klankmatig beter presteert.

dat zou zeker kunnen, zeker als je een minisubje kan pakken.

Ik kan me hier ook best in vinden hoor, het oog wil ook wat!

Mvg Reinder

[Henkjan]

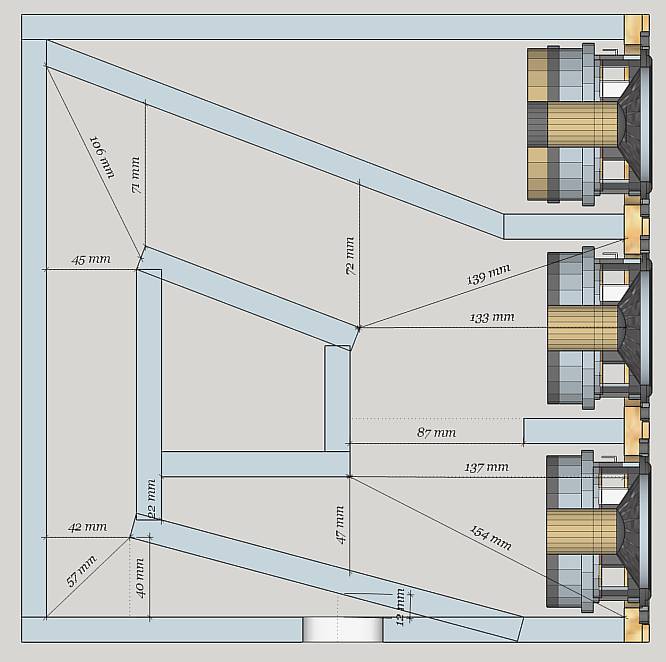

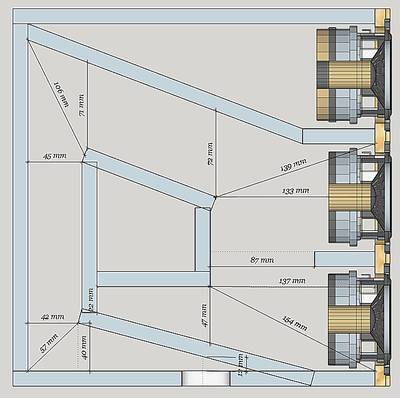

zo, de origami is gedaan, en het lijkt na wat passen en meten prachtig uit te komen:


voor de zekerheid (en omdat t leuk is) deze maar eens in het gedetailleerde "sections" mathcad sheet van MJKing zetten, en als dat geen rare dingen laat zien dan gaan we de zaag maar eens aan t werk zetten (mogelijk voorafgegaan door een bezoek aan de bouwmarkt)

[dre]

Het duurt even,maar dan krijgen we ook wat!
