5.1 set met Needle Omnes BB3.01 & TB W8-741

[Hans80]

Mijn 1e showcase

Wel eerder speakers gemaakt, maar deze wilde ik toch even laten zien:

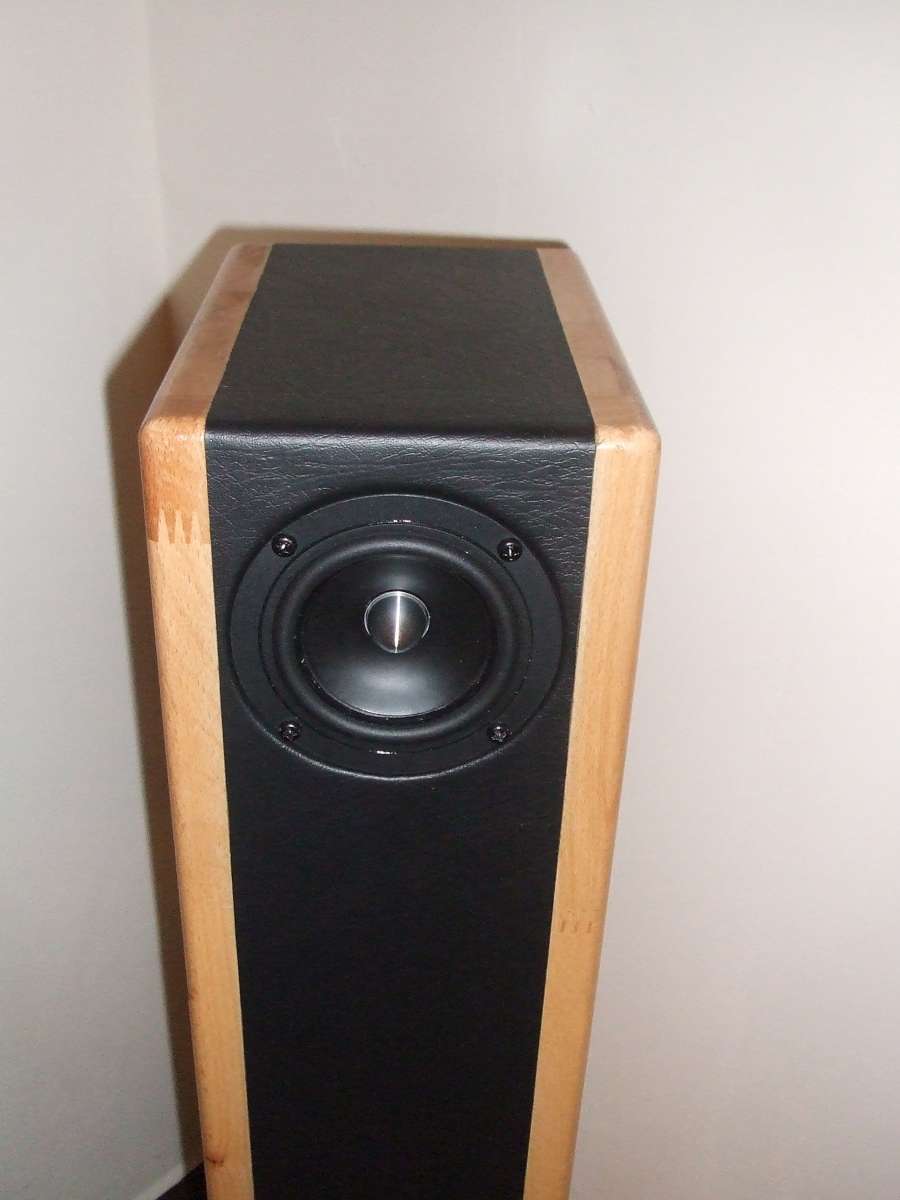

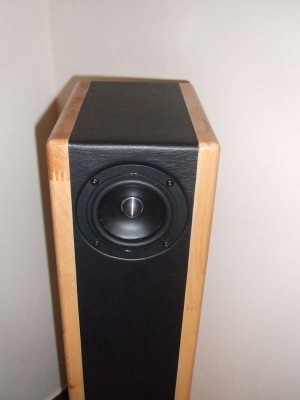

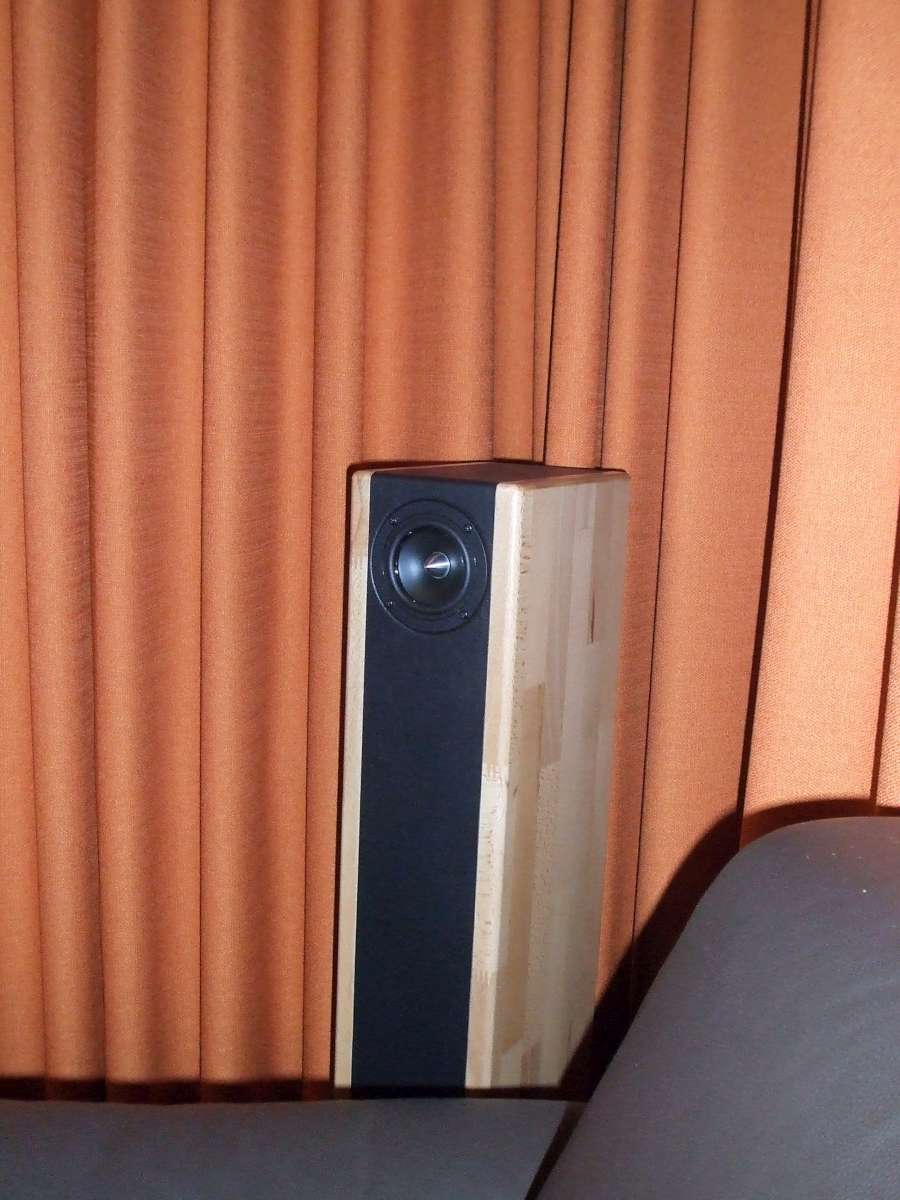

Needle met Omnes BB3.01 (ook nog geprobeerd met TB W3-1723, maar ik (leek) hoorde te weinig (geen) verschil. En aangezien mijn vriendin de Omnes mooier vond, en de W3-1723 niet in mijn surround behuizing paste, was dus keus snel gemaakt.)
Blank gelakte beuken zijpanelen, rondom bekleed met zwart leer

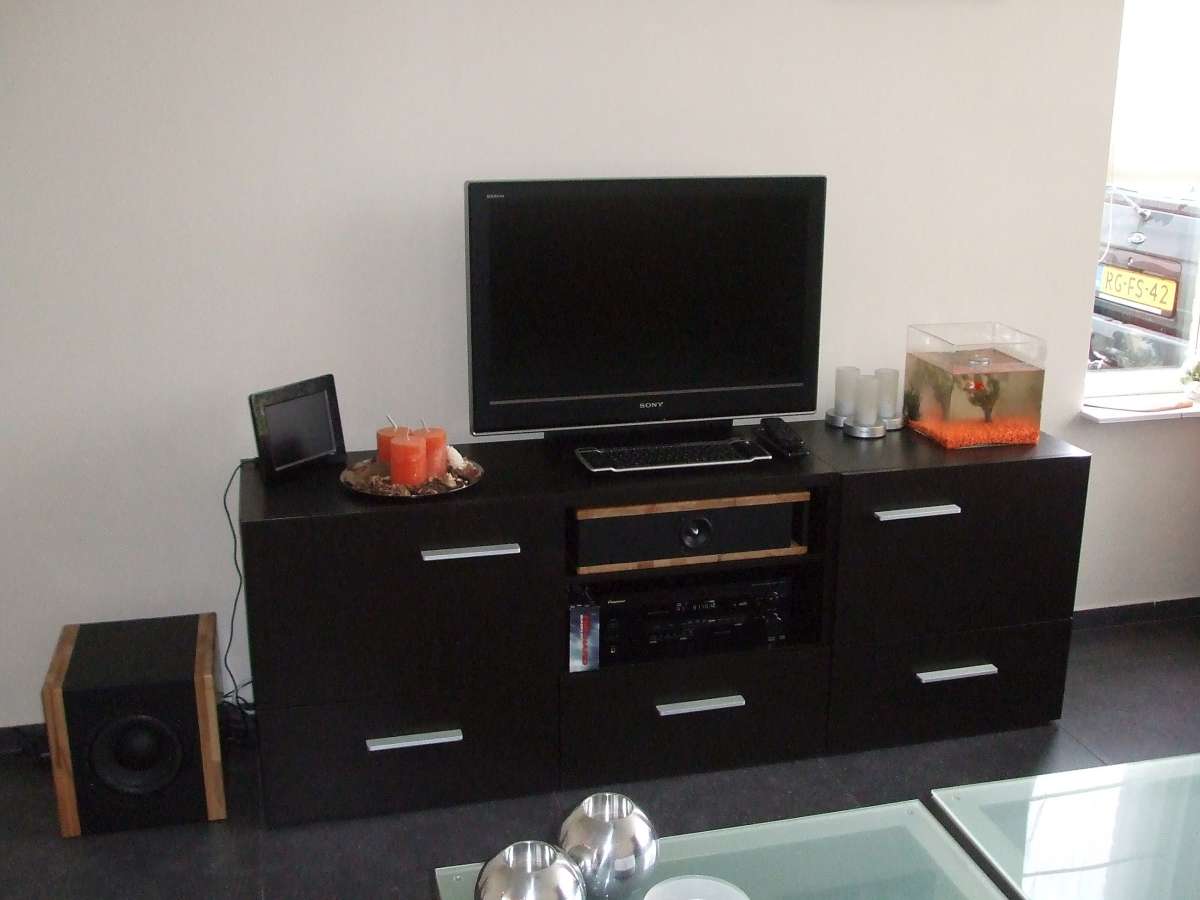

Needle Center met Omnes BB3.01
Heb de needle wel smaller + dieper gemaakt, om hem passend te maken in het meubel. (Sorry,ik weet dat ik eigenlijk het meubel aan moet passen aan de audio componenten, en niet anderom )Wel zo goed mogelijk het verloop + inhoud van de TQWT aangehouden.

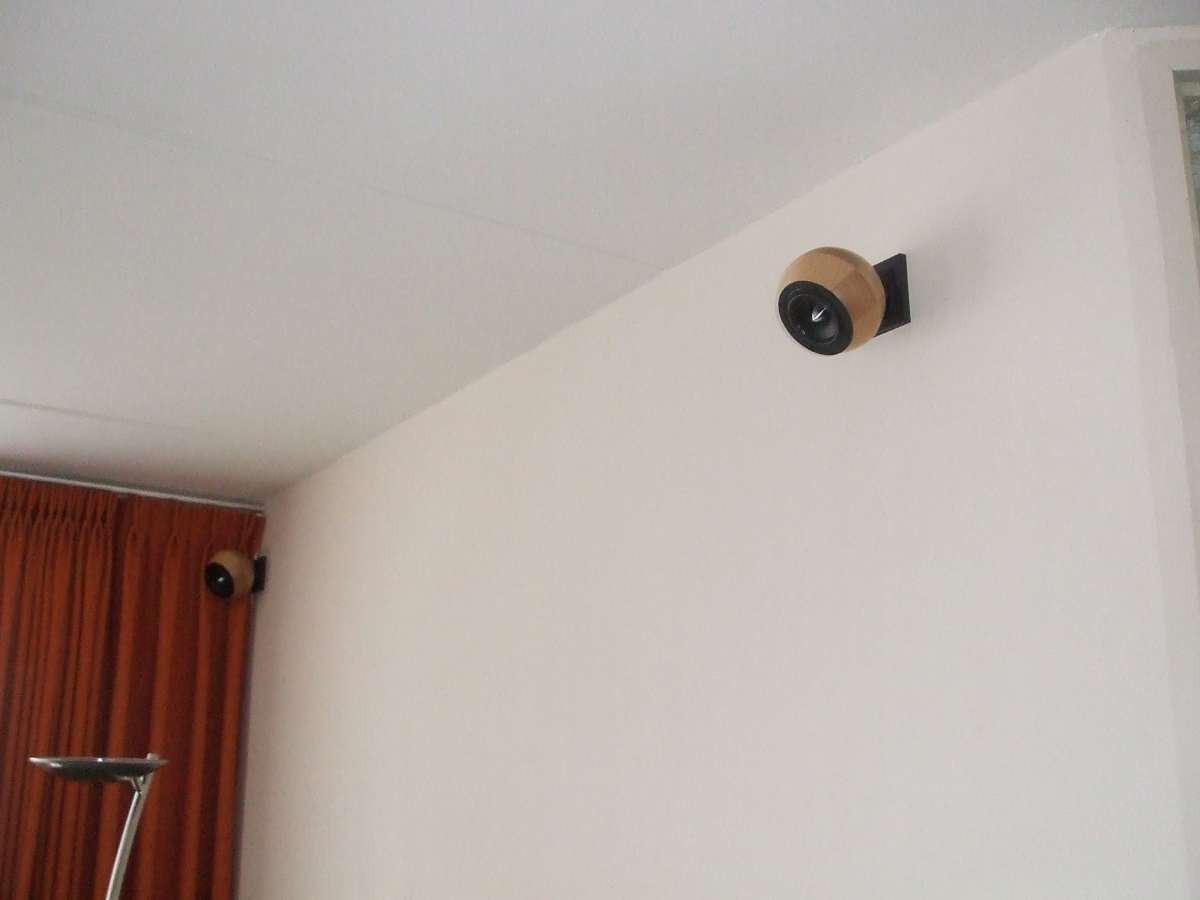

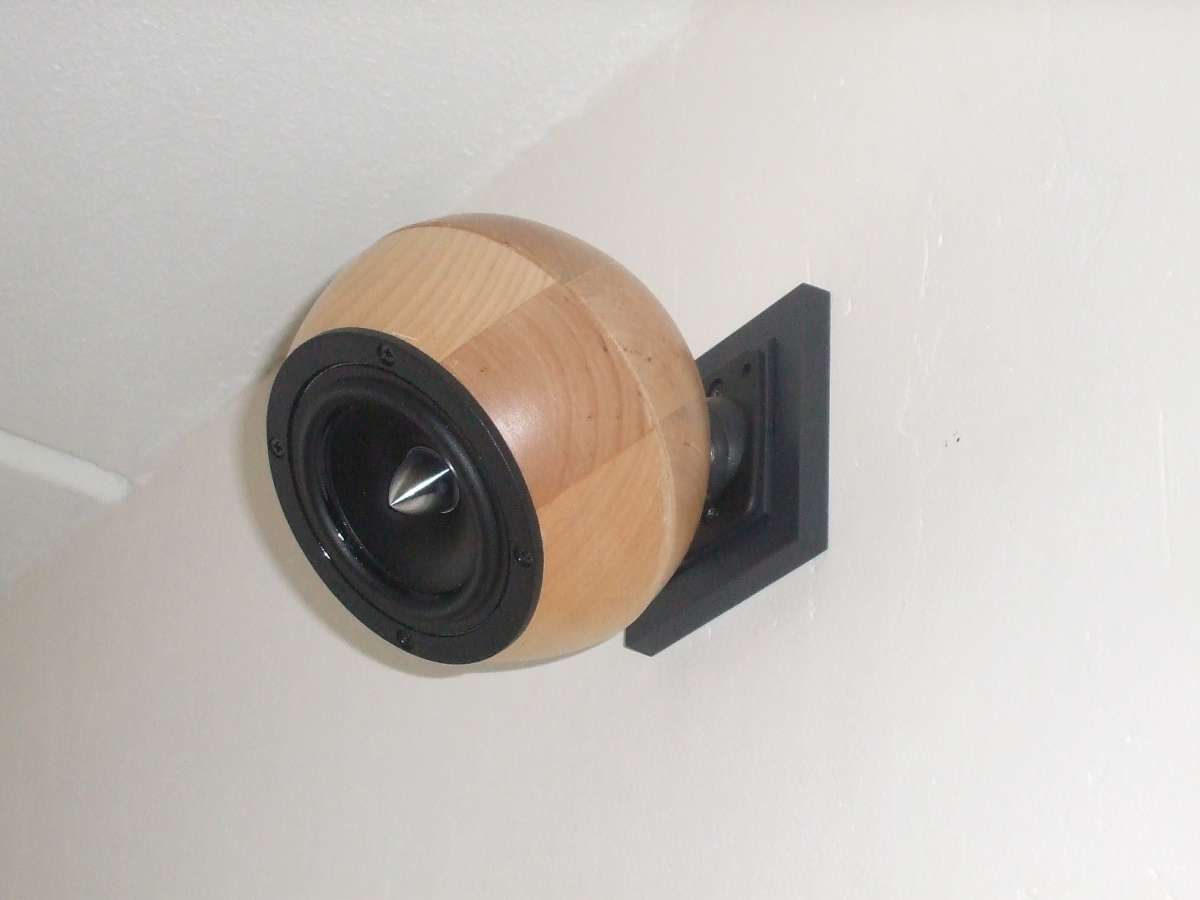

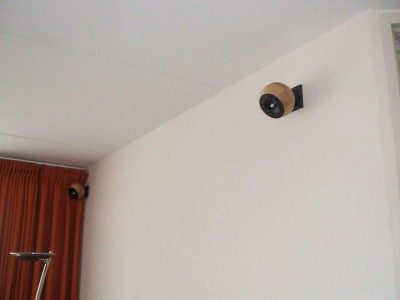

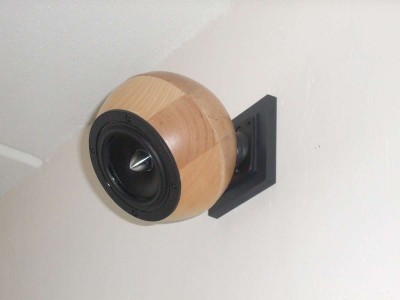

Surround met Omnes BB3.01
Houten berken ikea kommentje, opelkaar gelijmd tot een bolletje.

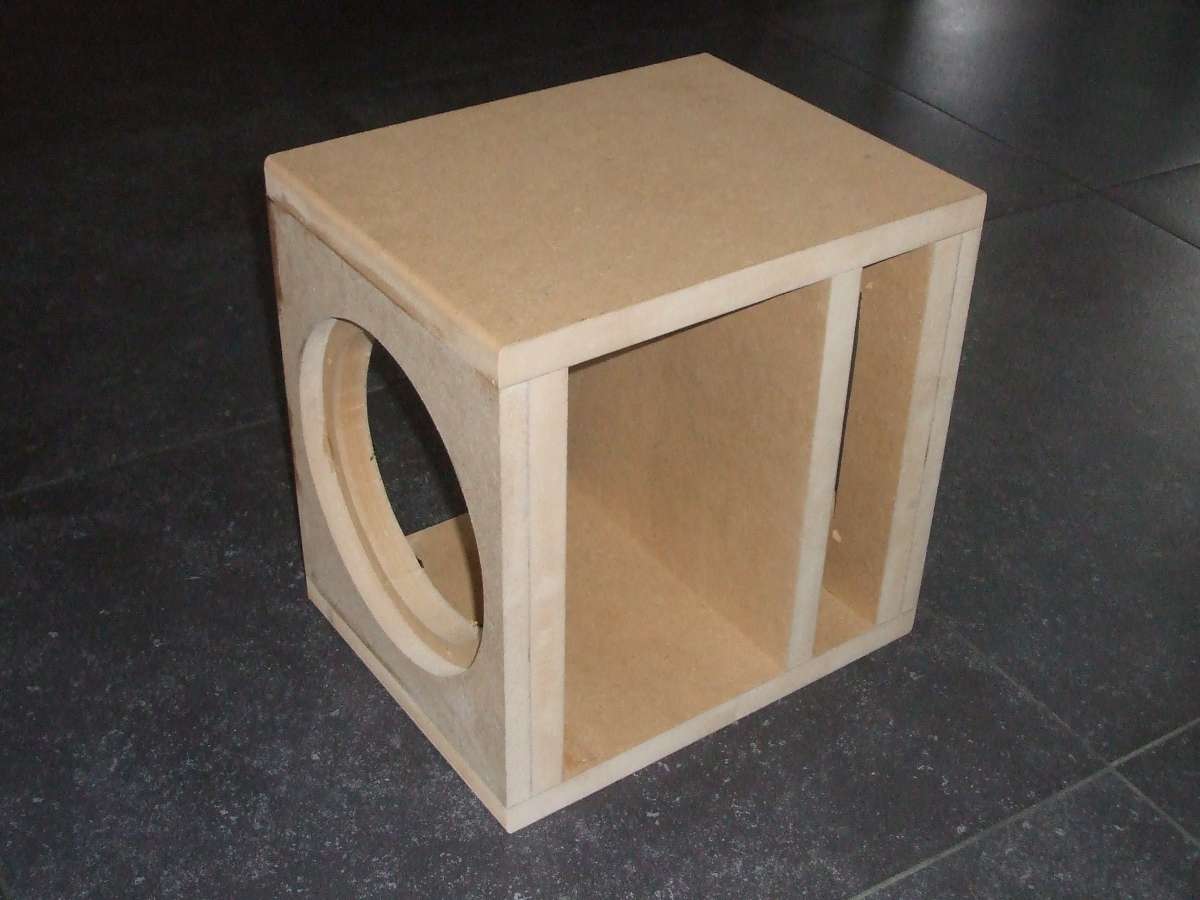

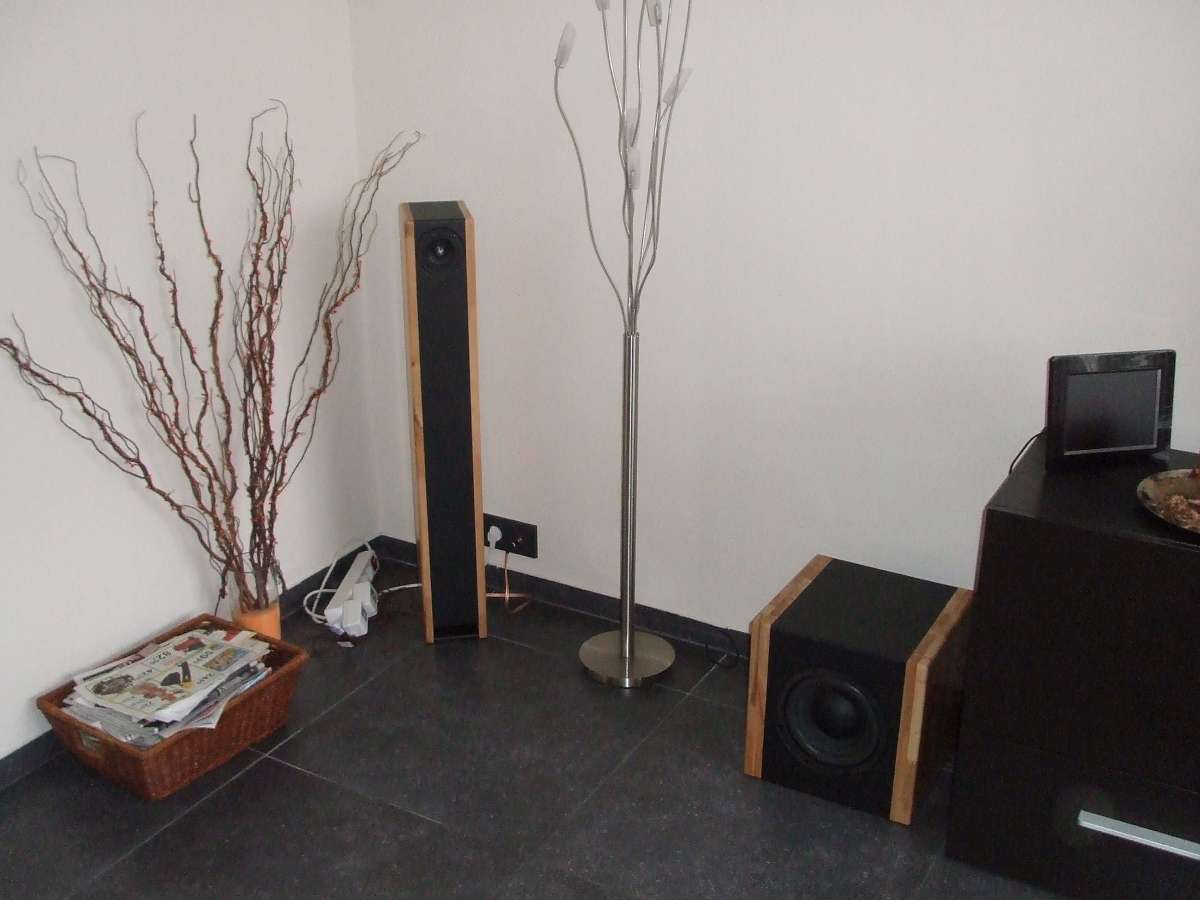

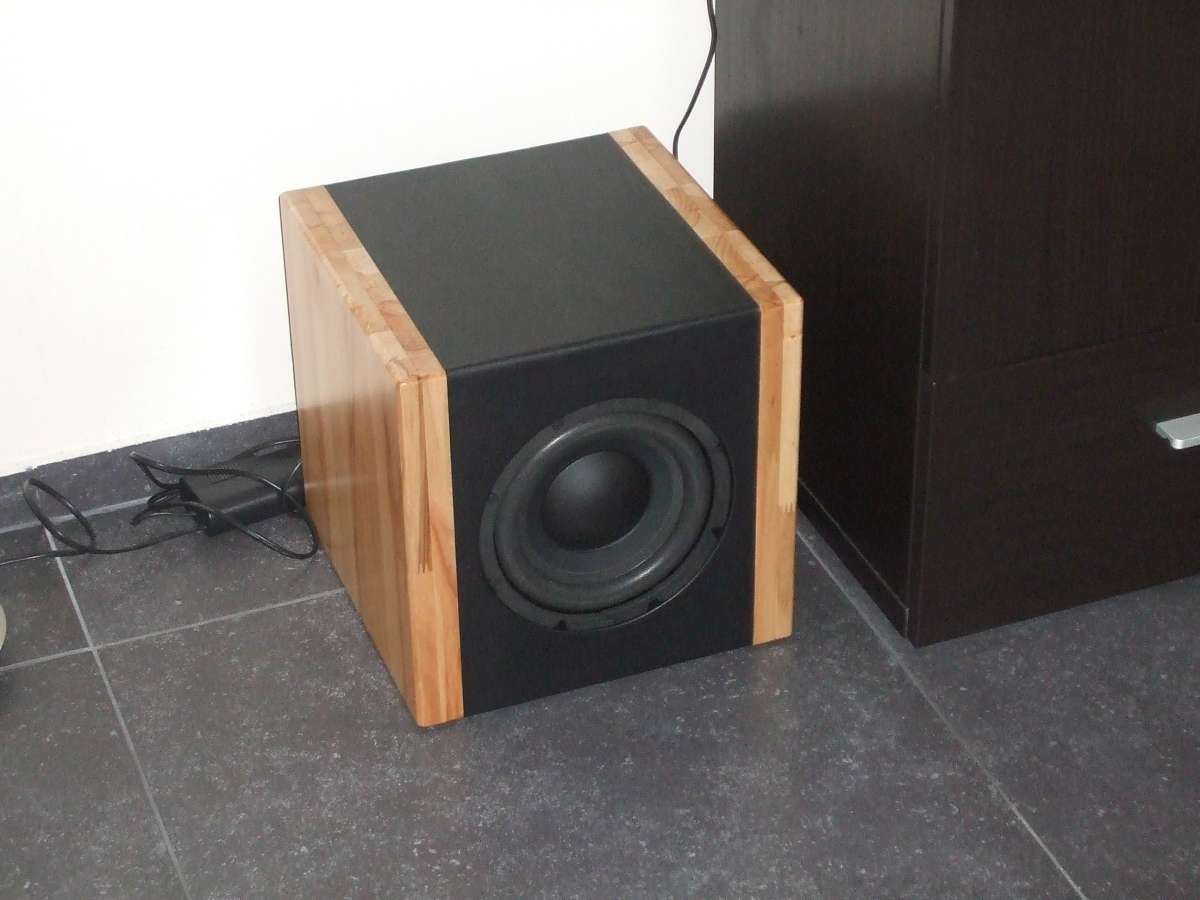

En natuurlijk mijn subwoofer

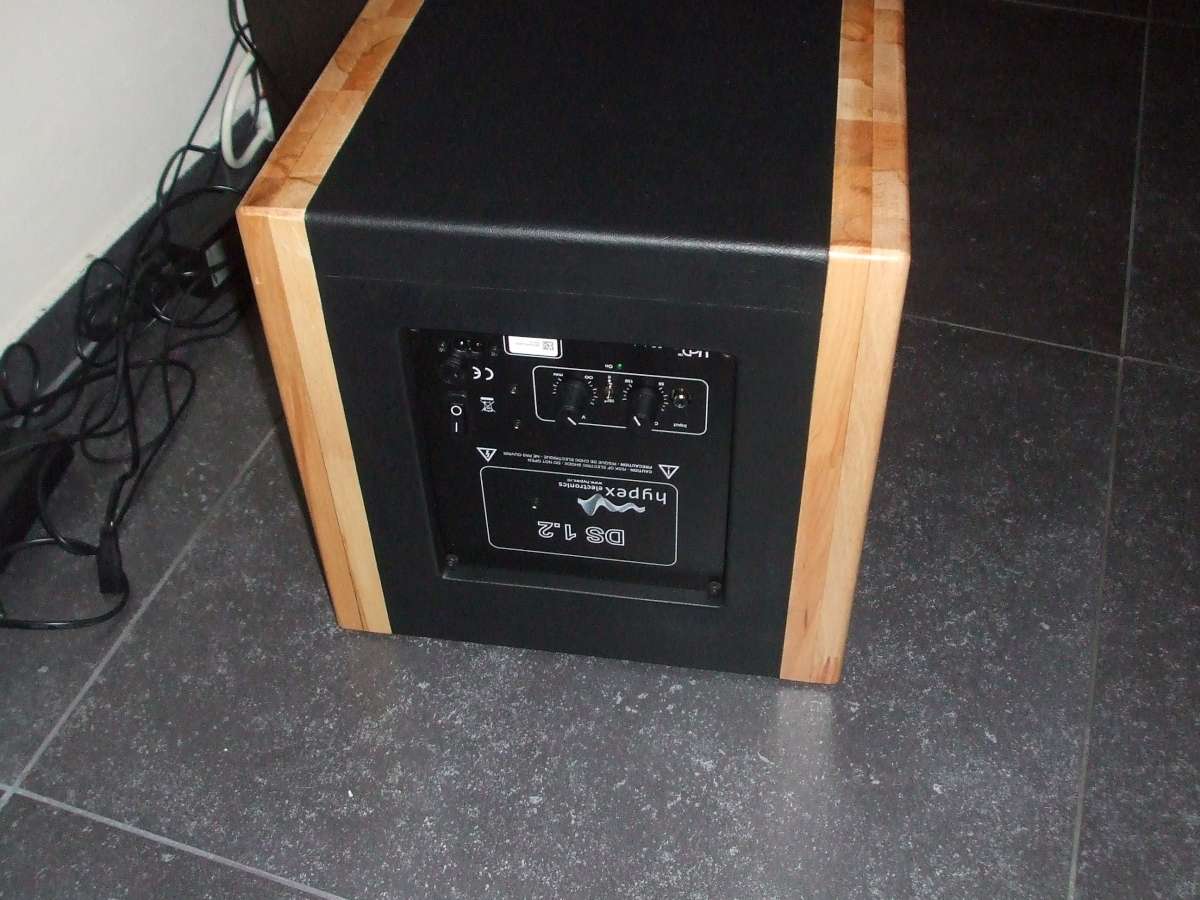

TB W8-741 met Hypex DS 1.2
Deze iets robuster uitgevoerd. 18Kg

Grt, Hans

[b_force]

Haha, geweldig, zeer creatief!
Mooi geheel ook Ik moet ook maar weer eens gaan kijken bij de Ikea

[bas focal m180]

Erg mooi die needl's met kunst leer .

[Martijn M]

Waauw.... Die bolletjes! Dat moet ik ook doen!

[arjank]

Mooie set man, ook een erg leuk subje

[Wowly]

Su! Da's gaaf gemaakt! Echt héél fraai hoor!

jan

[Henkjan]

Mijn 1e showcase

mooie binnenkomer

[Hans80]

Bedankt voor de reacties Op naar mijn 2e showcast dan maar.
Sinds ik dit "echt" hout + kunst leer heb ontdekt, moet ik de volgende keer echt goed nadenken of ik nog wel MDF + verven wil. Voordat dat een keer strak is afgewerkt.......

[wouter]

GEWELDIG mooi gedaan, erg smaakvol.

Dit wordt vanaf nu mijn verwijslink voor Needles Die sub oogt ook erg mooi qua verhouding!

Die bolletjes, zo bleek laatst weer in de hobby hifi, hebben een zeer positief effect op het frequentieverloop. Al vaak heb ik met die Blanda schalen in mijn handen gestaan, jij hebt het even mooi voor gedaan. Echt leuk om te lezen.

complimenten voor jou en je vriendin

[meiborg]

Hoi,

Dat ziet er echt heel mooi uit, gebruik zelf ook graag hout voor de zijwanden maar deze combinatie met leer is toch weer een stuk chiquer dan dat rollertje wat ik dan gebruik voor het middelste deel! En inderdaad, mooi die bolletjes. Zit daar ook nog een filtertje in?

Mvg Reinder

[Hans80]

In de surround speakertjes zit een GHP condensator van 357uF.
En dat kunst leer is niet duur. ongeveer 20euro per vierkante meter. Dus dat is nog geen €5.00 per needle. Daarbij komt dan nog wel wat bizon kit + wegwerp kwastje.
Let wel dat je het leer er op plakt als de kit droog is. Anders krijg je luchtbellen onder je kunstleer. Deze zijn er met een strijkbout (niet te warm) wel uit te halen, maar 100% strak krijg je het dan niet meer. Verder laat het zich erg makelijk verwerken, 1mm speling op 10cm trek of druk je er zo uit.

[spammetje]

Zeer mooi! Echt een gave diy home cinema . Heb je nog wat meer info over die sub ? Aantal liters, grootte ?

[Hans80]

Sub buitenmaat is 320 x 320 x 320 [mm]
Netto inhoud is iets van 9 liter. Sub gaat nu tot iets van 60 Hz. Ben nog wel van plan om de standaart bas-boost van de Hypex eruit tehalen, en een Linkwitz-Riley correctie erin te bouwen. Zodat we nog een beetje lager kunnen gaan. Maar tot nu toe valt het geluid niet tegen. Het voelt letterlijk goed aan als het nodig is. Zal ook zeker wel komen icm de tegelvloer en vlakke muur.

[b_force]

Ik neem aan dat je op die subwoofer wel een low-pass hebt zitten?
Dan moet hij wel lager dan 60Hz gaan namelijk!

Een W8-740 kan wel 35Hz hebben.

Op welke freq heb je lowpass filter staan?

[matthijs1988]

Heel mooi design, dat hout met leer.

Brilliant die kommetjes !! geeft een leuk karakter aan de set.

[sander0105]

Dat ziet er erg fraai uit! Ben wel benieuwd naar meer info over de Sub. Heb je daar toevallig nog een tekeningetje van liggen?

[Hans80]

@ Bforce:
Sub wordt via mijn Pioneer aangestuurd en doet eigenlijk alleen mee bij 5.1 materiaal. Al mijn andere speakers worden met het volledige freqentie bereik aangestuurd. Wat automatische, bij mn Pioneer, inhoud dat de Sub bij Stereo geen signaal krijgt. Lowpass staat op de subwoofer vol open.
De reden van de 60 Hz is dat dit het -3dB punt is van mijn sub in een gesloten behuizing. (Al zie ik nu dat de simulatie 74Hz zegt bij 8 liter gesloten.)

@ Sander0105:
Tekening is een kladje, wat ik nu niet zo snel kan vinden, maar als je tussen de 5-9 liter aanhoud voor de klankkast en aan de achterkant ruimte laat voor de Hypex, heb je zo zelf een tekeningetje inelkaar zitten. Indien je rondom met kunstleer wil beplakken: wel je zij panelen 1 a 1.5mm groter maken. Anders komt straks het leer er boven uit.

[b_force]

Je moet tijdens je simulatie wel je filters meenemen!!!
Ik neem aan dat je hem niet tot 150Hz door laat spelen (dat is niet echt heel fraai)

Stel we gaan uit van een low-pass filter op 75Hz, dan ligt je -3dB punt op ongeveer 40Hz.
Zet je het lowpass filter op 55Hz, dan is je -3dB punt op 35Hz.

Uitgaan van een ongefilterde subwoofer (en dus stellen dat je -3dB op 755Hz ligt) is dus eigenlijk een beetje vreemd.

[Hans80]

Hoi Bforce,

Ik ben bang dat ik je niet snap.
In principe heeft mijn subwoofer, zonder filters, een hoogdoorlaat karakterestiek met een -3dB punt rond de 75 Hz. Als ik hier voor een laagdoorlaat filter zet, van bv150Hz, zal ik toch alleen het gedeelte boven de 150Hz gaan verzwakken? Dan krijg ik een soort "berg" als karakerestiek. Als ik dan het laagdoorlaat filter omlaag zet, naar bv 75 Hz, wordt de top van de "berg" lager en verschuift naar links.
Ik zie nu wel dat ik het "linkwitz-riley correctie" verkeerd is: Ik bedoel een "linkwitz transform circuit" Zie: http://sound.westhost.com/linkwitz-transform.htm

Groet, Hans

[Henkjan]

als je de LP op 150Hz instelt, is er bij een lagere freq ook al verzwakking.
mss heeft iemand een plaatje waarin wat Bart probeert uit te leggen wat duidelijker wordt

[Hans80]

Ik heb het even laten bezinken.
Jullie bedoelen het volgende: indien ik mijn low-pass op mijn subwoofer instel, zodat deze aansluit bij mijn andere speakers (laten we zeggen 70 Hz) dan verlaag ik ook mijn sub -3dB punt. Consequentie is wel dat ik mijn subwoofer dan harder moet zetten, omdat het maximale uitgangs signaal minder is geworden.
Alhoewel ik ook nog steeds het linkwitz circuit zou kunnen gebruiken, om het -3dB punt te verlagen. Bijkomend voordeel is dan, dat ik onafhankelijk het Lowpass kan instellen. Toch?

Groet, Hans

[Stef_S]

Haha, geweldig, zeer creatief!
Mooi geheel ook Ik moet ook maar weer eens gaan kijken bij de Ikea

Wauw vind die set [url=http://www..............nl/kasten-commodes]met die 'design' kast er[/url] echt super goed uit zien zeg!! Geeft veel inspiratie

--
Mod: later toegevoegde spam verwijderd.

[b_force]

Ik heb het even laten bezinken.
Jullie bedoelen het volgende: indien ik mijn low-pass op mijn subwoofer instel, zodat deze aansluit bij mijn andere speakers (laten we zeggen 70 Hz) dan verlaag ik ook mijn sub -3dB punt. Consequentie is wel dat ik mijn subwoofer dan harder moet zetten, omdat het maximale uitgangs signaal minder is geworden.
Alhoewel ik ook nog steeds het linkwitz circuit zou kunnen gebruiken, om het -3dB punt te verlagen. Bijkomend voordeel is dan, dat ik onafhankelijk het Lowpass kan instellen. Toch?

Groet, Hans

Juist !!!! Kwartje is gevallen

Borsten kan inderdaad ook, met bv een LT (er zijn nog andere opties hoor). Je Gain gaat dan wel flink omhoog (oppassen met volume knop dus!!)
Je moet dan ook wel echt een highpass gebruiken, anders draai je woofer zo kapot.

Overigens heeft die hypes DS1.2 standaard een boost. Ik weet niet meer precies waar.

[cobaltjeh]

Ziet er echt goed uit dit setje, combinatie met leer geeft een mooie afwerking.

Heb je toevallig nog foto's van het bouwen?

[Marp]

Mijn 1e showcase

Wel eerder speakers gemaakt, maar deze wilde ik toch even laten zien

Hans, wanneer heb je deze set eigenlijk gebouwd?
