Showcase Hans [UPDATE, enkele metingen erbij zie pag2]

Berichtdoor MrCaBLeGuY » vr 16 apr 2010, 11:28

Omdat het leuker is aan iets te beginnen dan het af te maken nu alvast weer beginnen met de Hans van Juoiga. Om te beginnen het hout maar eens regelen. Ik heb voor de Hans even een zaagplan gemaakt gezien de hoeveelheid verschillende plankjes e.d. zojuist gedaan:



Voor de zekerheid een extra baffle (mocht het na het proef frezen nog mis gaan heb je nog een kans). Bovenste uit de tekening hou ik over en is voor het gemak door de helft (geen zin om 2.44 meter in de auto te manoeuvreren) en is samen met dat stuk links onder vast nog wel eens iets van te maken. In principe ben je met zagen klaar het enige is de 2 stukjes van 15.9x11.4cm voorzien van een verstek gezaagde kopse kant (45 graden).

Voor wie hem zelf wil gebruiken bijgaand ook in PDF. Nu op naar de Karwei!
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Laatst gewijzigd door MrCaBLeGuY op ma 31 mei 2010, 1:10, 5 keer totaal gewijzigd.
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans

Berichtdoor MrCaBLeGuY » vr 16 apr 2010, 19:46

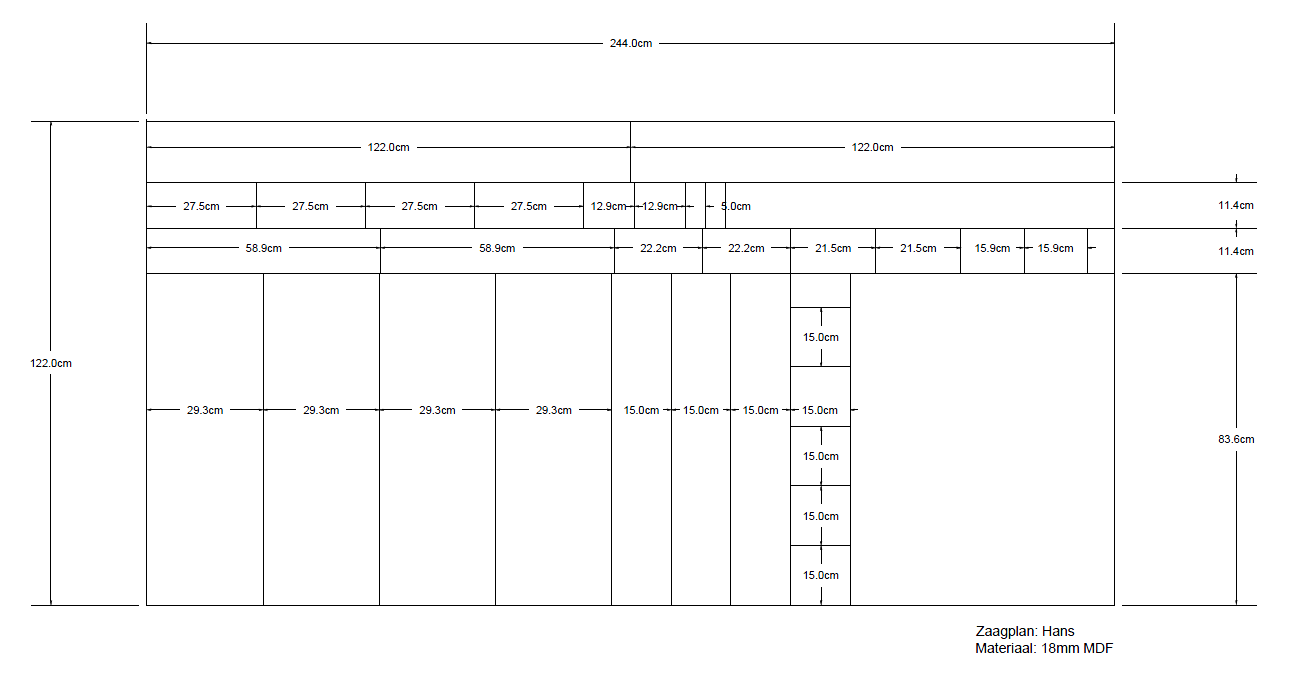

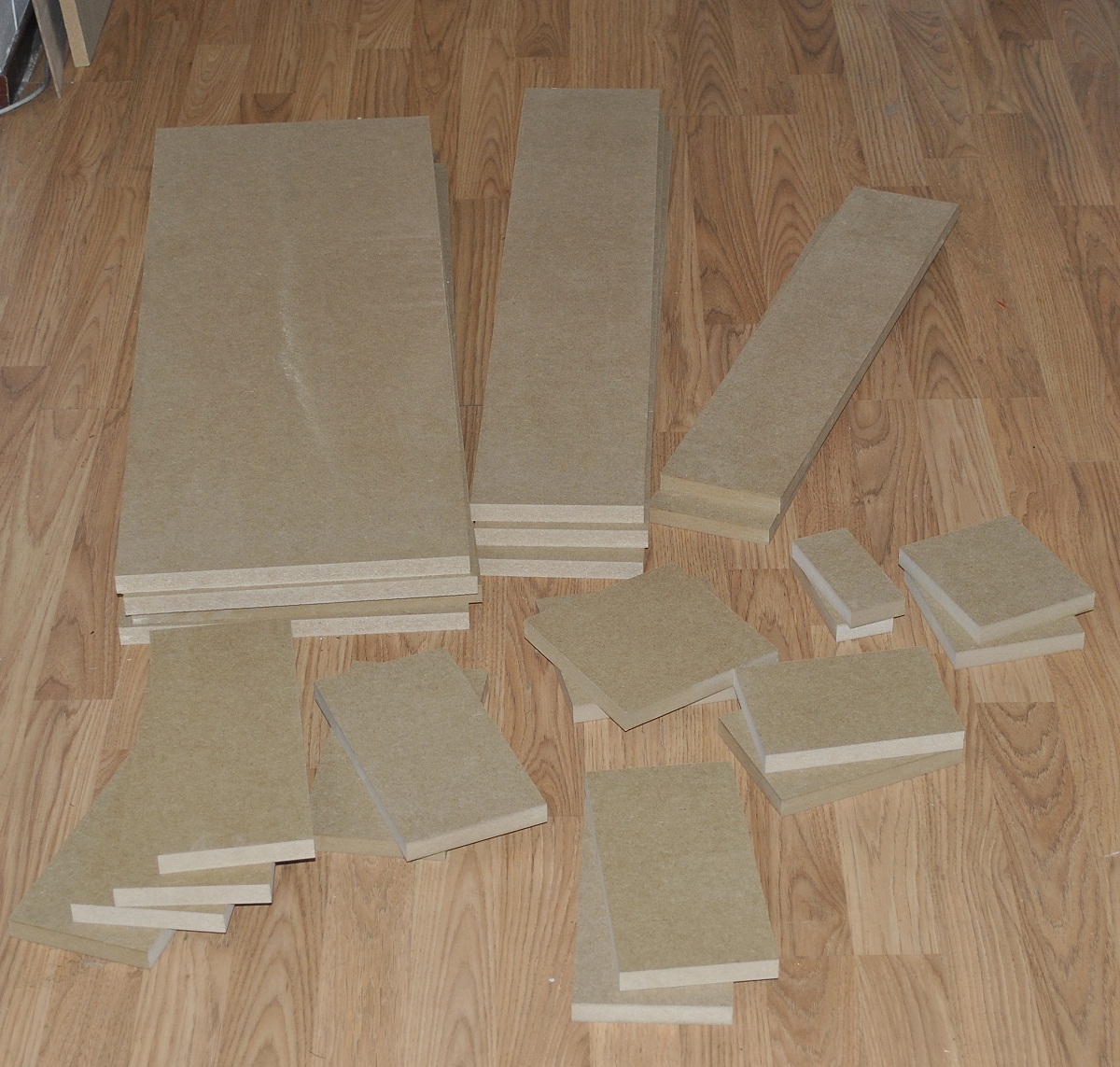

Oke naar de Karwei geweest, vaste zager was er, zaagplannetje erbij en aan de slag. Het resultaat:


En natuurlijk wil je het dan even in elkaar leggen, meteen hoekjes van 45 graden gezaagd met de zaagtafel:


En gister bij rondevries even wat BAF meegenomen, heb nu wel even genoeg op voorraad :):
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans [nu met naaktfoto's ! :)]

Berichtdoor MrCaBLeGuY » za 17 apr 2010, 7:09

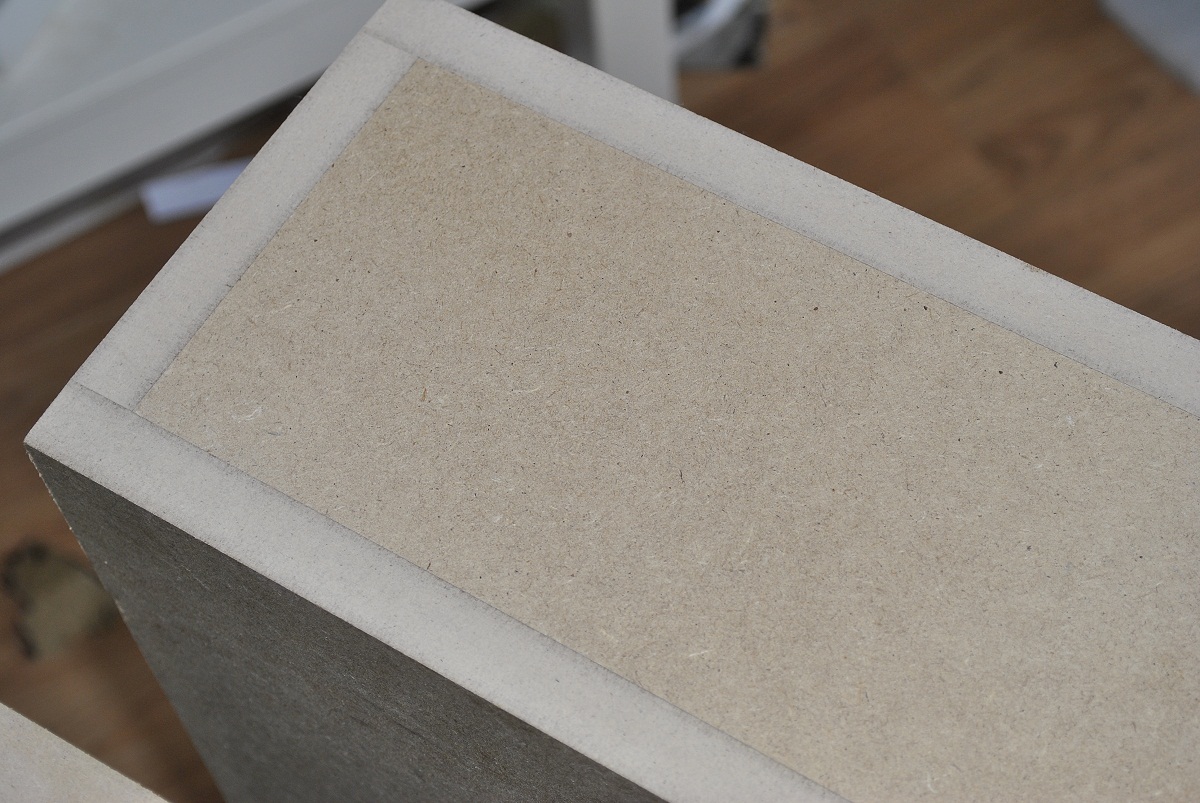

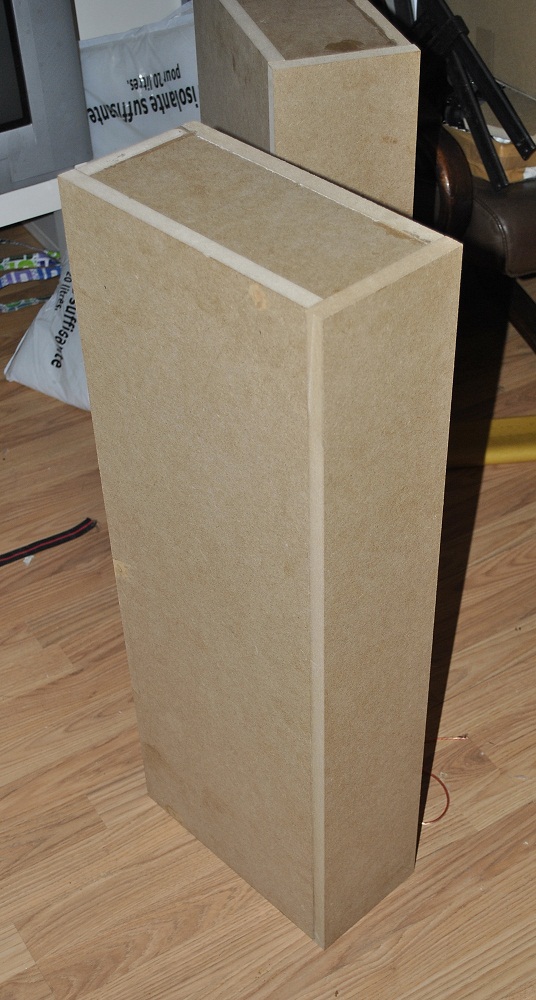

Na even lekker lijmen & plakken:



Weer een stukje verder:



Vandaag overdag maar eens lekker gaan frezen.
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans [nu met naaktfoto's ! :)]

Berichtdoor MrCaBLeGuY » ma 19 apr 2010, 0:13

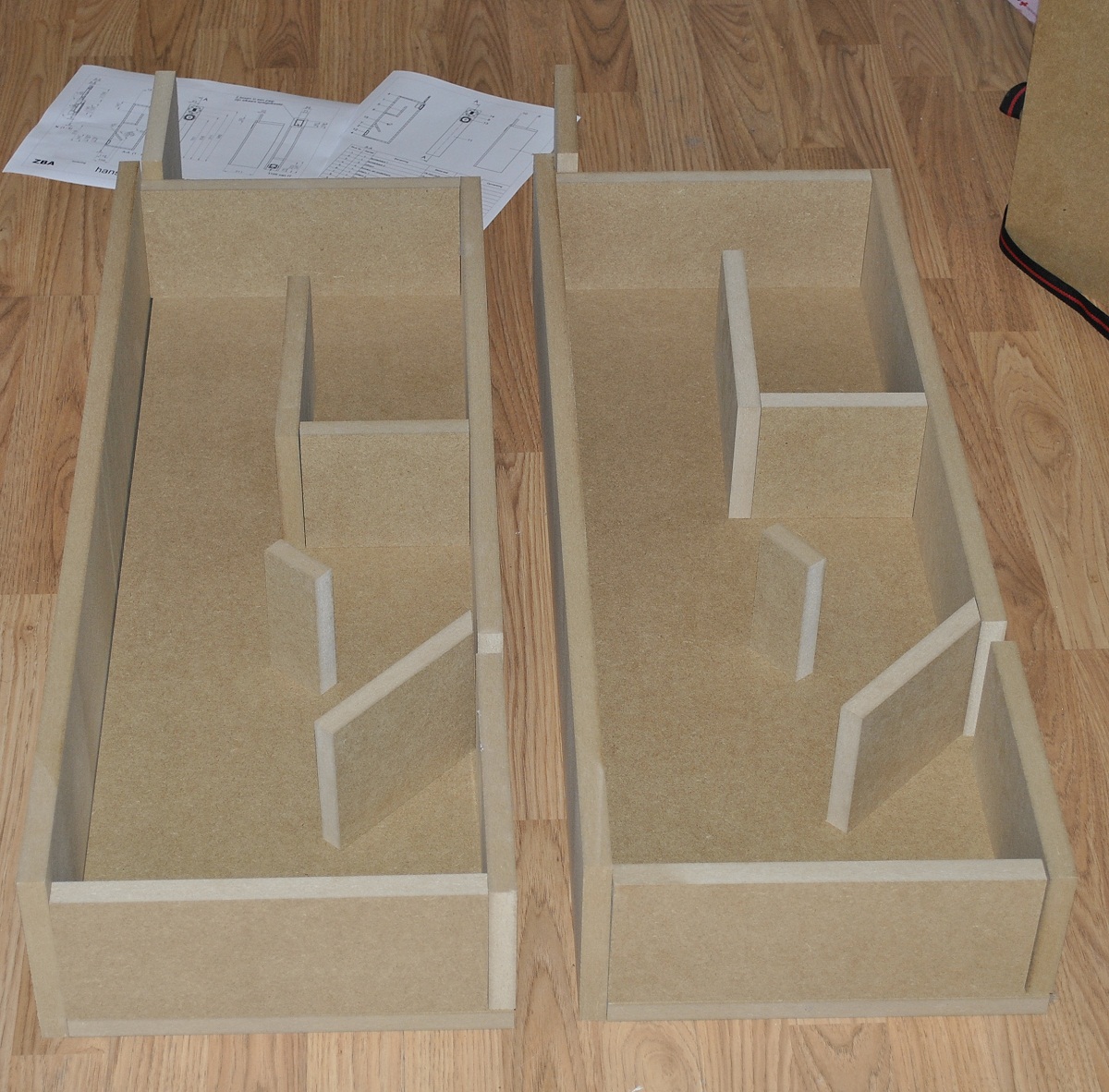

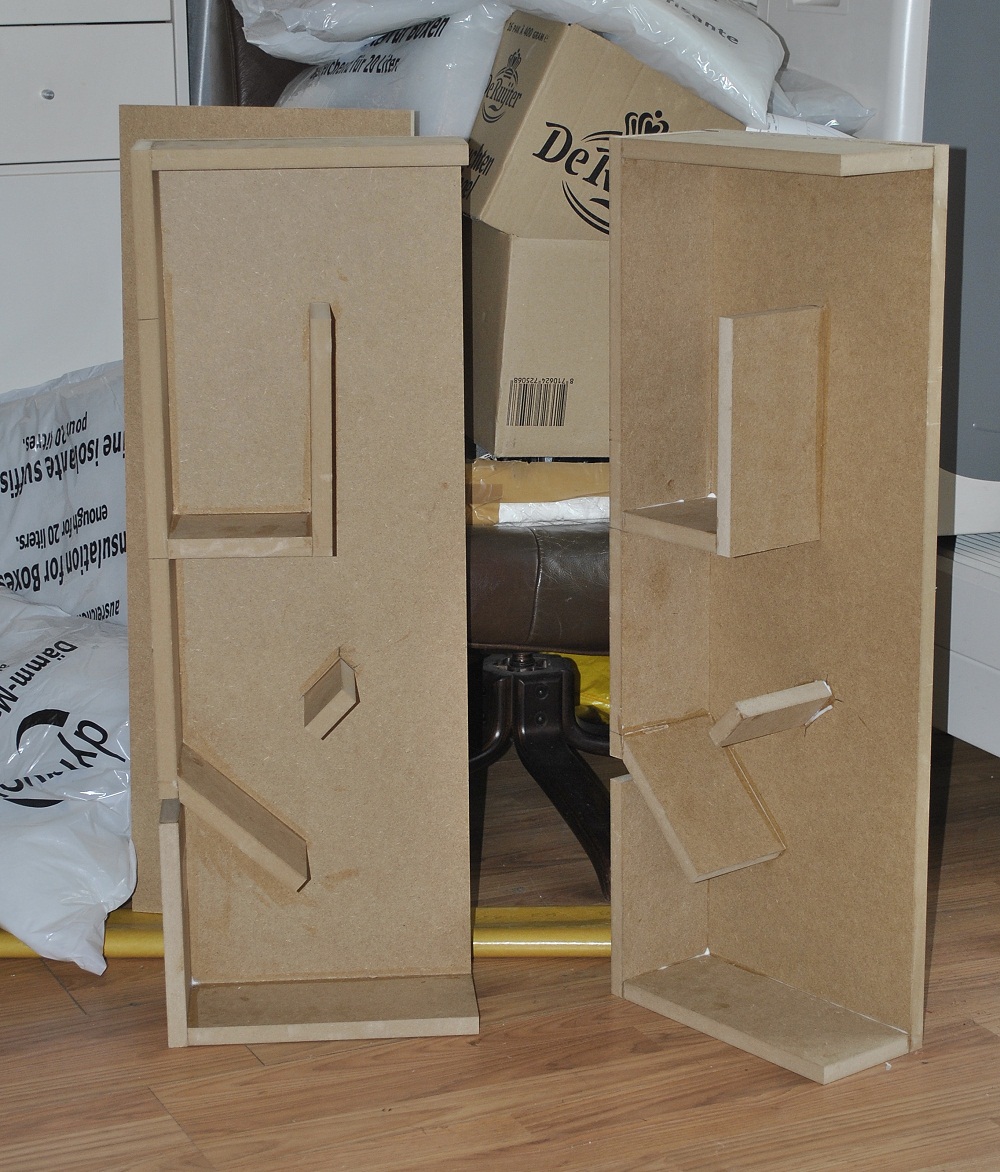

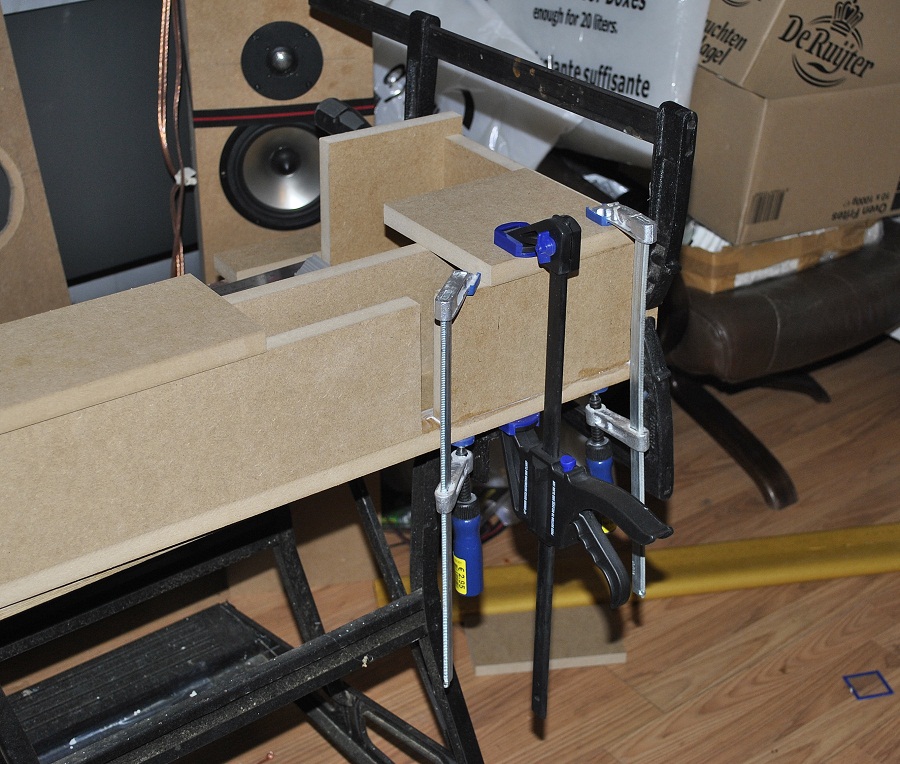

Even de hulp ingeschakeld van wat deuveltjes voor de zijkant en de baffle (makkelijker lijmen straks, om een of andere wijze werkt die witte houtlijm ook goed als 'glijmiddel' als je wat aanspant wil -zeker een groot oppervlak- steeds alle kanten op).




En dicht:

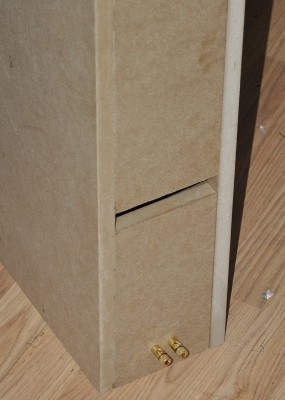

Achterop mooie insteek binding posts (vind het zonde om een groot gat te boren voor een plastic terminal):


Volgende stappen:

- De grote zijkanten van wat lapjes bitumen voorzien en vervolgens de losse zijkant verlijmen.
- Baffle even tijdelijk vast met lijmklemmen en alles netjes opschuren (afwijkingen zijn allemaal max een halve tot 1 mm).
- Tweeter plaat erop zetten met 2 deuvels (denk dat ik hem niet ga verlijmen verlopig dus alleen vast me deuvels en aan de onderkant iets om trillingen tegen te gaan). Eventueel na het afwerken pas verlijmen.
- Baffle vrezen
- Filter onderdelen bestellen en onder in de kast monteren mat een zacht stukje schuim eronder.
- BAF op de goede plekken
- Baffle verlijmen

Nadeel, ik kan niet meer bij het filter als ik klaar ben. Mocht dat -worse case- nodig zijn kan ik altijd de insteek posts vervangen door een plastic post zodat het filter er uit kan.
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor MrCaBLeGuY » ma 19 apr 2010, 0:58

Straks even het filter bestellen bij Caps & Coils, hopen dat die dinsdag binnen is dan. Het filter schema:

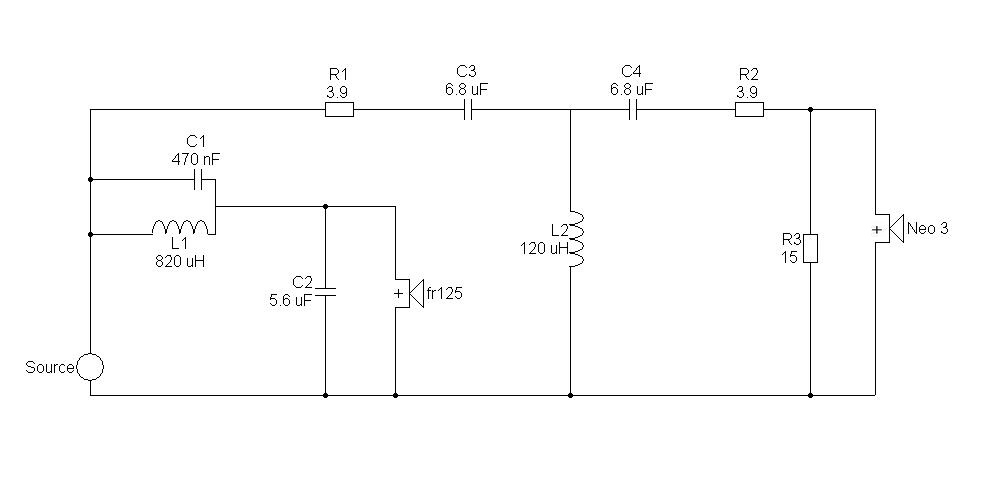

filter Hans - final.jpg


Ik ga -mede met de vriendelijke hulp van Henk-Jan- voor de volgende onderdelen:

2 x ClarityCap SA 0.47 uF
2 x ClarityCap SA 5.60 uF
4 x ClarityCap SA 6.80 uF
2 x 14 AWG CrossCoil 0.12 mH (Rdc 0.105 Ohm)
2 x 14 AWG CrossCoil 0.82 mH (Rdc 0.220 Ohm)
4 x Mox 10 Watt 3.90 Ω
2 x Mox 10 Watt 15.0 Ω
-- Extra:
2 x Mox 10 Watt 8.20 Ω (Op R3 Tweeter -1db)
2 x Mox 10 Watt 47.0 Ω (Op R3 Tweeter +1db)

Totaal 130 euro.

Motivatie keuzes:
Ik wou zo high-end mogelijk zonder op een absurd bedrag uit te komen. Afgaande op de cap reviews van Tony is de SA range van Clarity Cap een mooie keuze. De alternatieven:

Beter:
- Audyn Cap Plus (42 euro duurder)
- Clarity Cap ESA (53 euro duurder
- Mundorf Supreme Cap MKP 800VDC (73 euro duurder)

Minder:
- ClarityCap PX (30 euro goedkoper)
- Mundorf M-Cap MKP 400VDC (25 euro goedkooper)

Dus met een meerprijs van rond de 25/30 ten opzichte van de instap lijnen en zo een 50 euro goedkoper dan de high-end modellen is de SA range de beste keuze qua prijs/kwaliteit.

Dan de spoelen, de keuze is 1.6mm draad en 14 AWG folie. Hebben dezelfde weerstand maar folie heeft wat kleine voordelen. Omdat de folie over het hele frequentie bereik wat stabieler is en de meerprijs voor 14 AWG folie ten op zichte van 1.6 draad voor folie gekozen. Draad 1.6 komt op 32 euro en folie 14 awg op 61 euro is het verschil overbrugbaar.

Dus met een meerprijs van +/- 60 euro ga je op een totaal budget voor de hans van zo een 450 euro van instap filter naar semi high-end filter dat lijkt me op de totaalprijs zeker de moeite waard.

Bijgaand nog even het winkelmandje van de filter componenten voor de geïnteresseerde.
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor MrCaBLeGuY » ma 19 apr 2010, 2:23

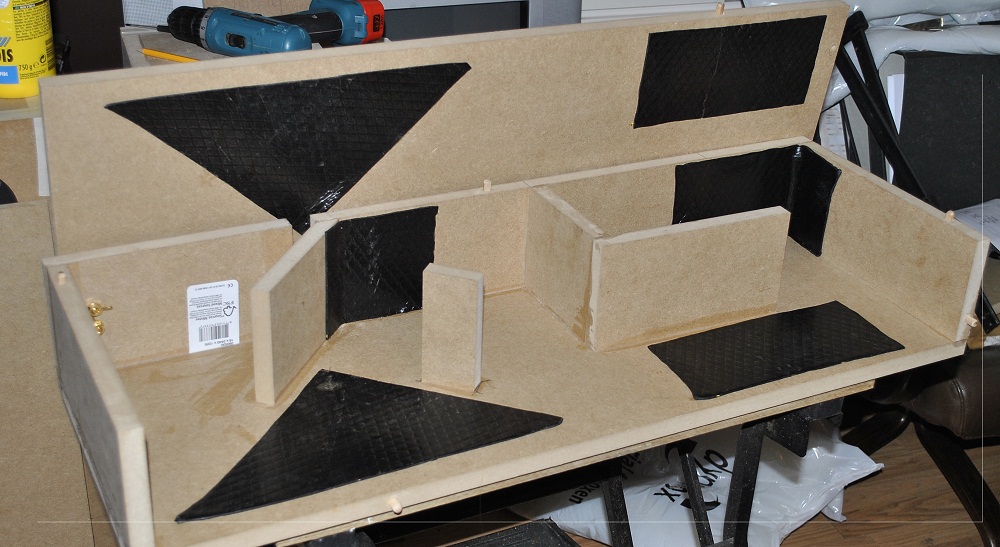

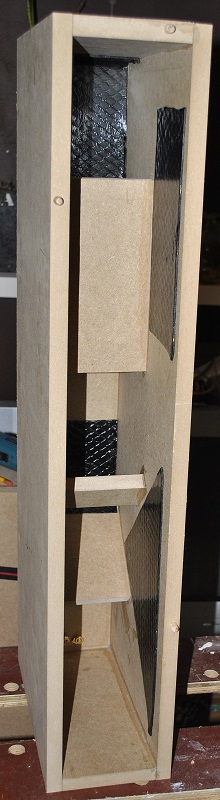

Oke bitumen erin, met name op de grote open stukken:




Tevens voor 1 stuk baf op maat geknipt, in de hoeveelheden die in de Elektor Audio special waarin de Hans staat beschreven is. Hier wordt echter gesproken over 1/3mat 5/6 mat etc. Nu vraag ik me af of mijn matten niet per ongeluk 2 x zo groot zijn als die beschreven staan. Is er iemand die de Hans gemaakt heeft die aan kan geven of dit ongeveer zoals bedoeld is of veel te veel?

Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 27598
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor Henkjan » ma 19 apr 2010, 10:03

met 1 mat bedoel ik 1 mat Sonofil (dus niet 1 pak, want dat ziin 2 matten). en 1 mat weegt ongeveer 50 gram. als ik zo de foto bekijk (op m'n foon) dan lijkt me de hoeveelheid wat groot... ik zal later eens graven naar een foto

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 27598
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor Henkjan » ma 19 apr 2010, 15:27

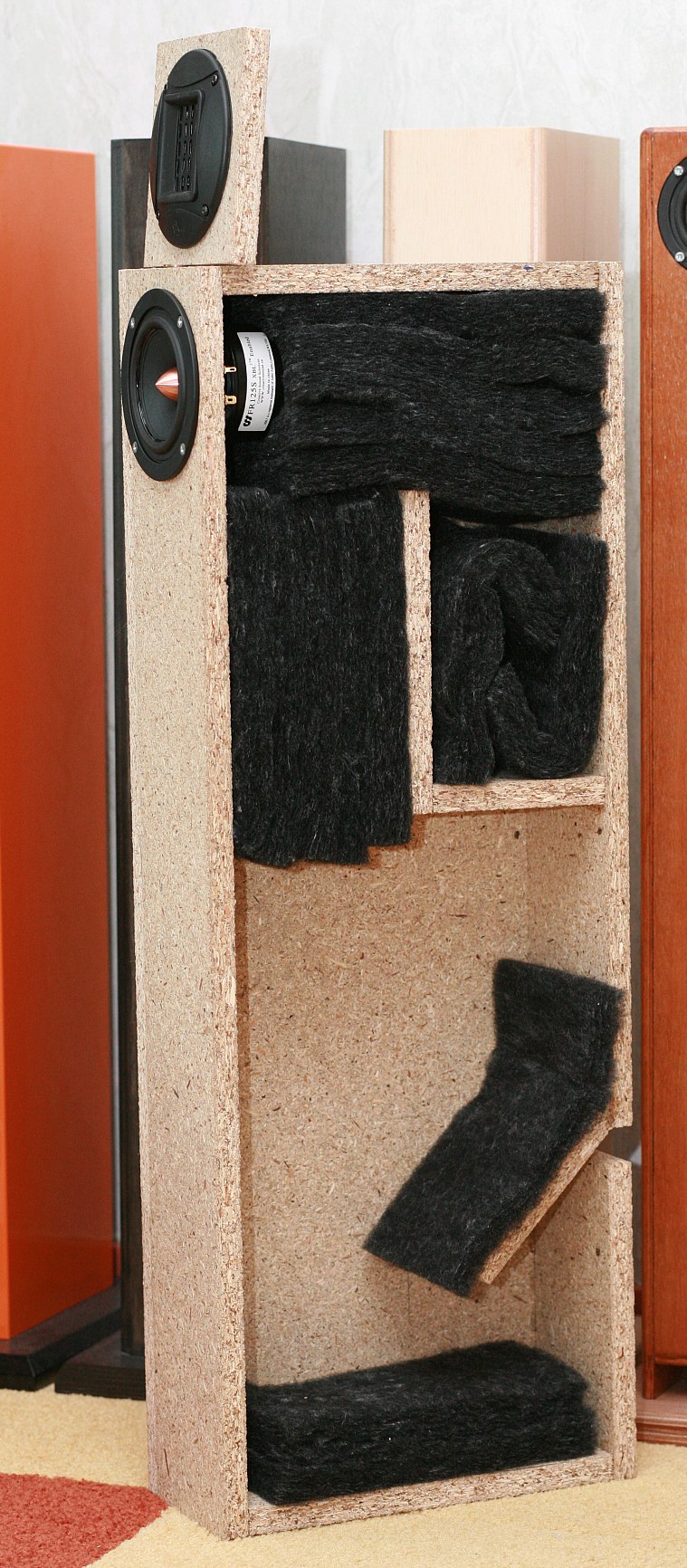

foto demping Hans.jpg
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor MrCaBLeGuY » di 20 apr 2010, 13:28

Super, ik dank je Henk-Jan.

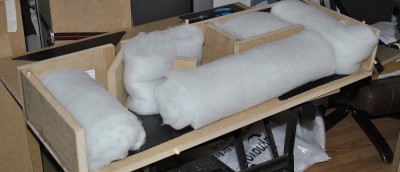

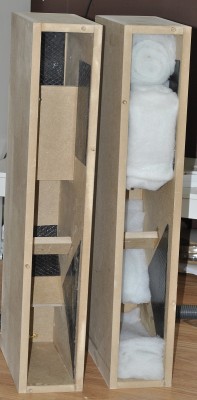

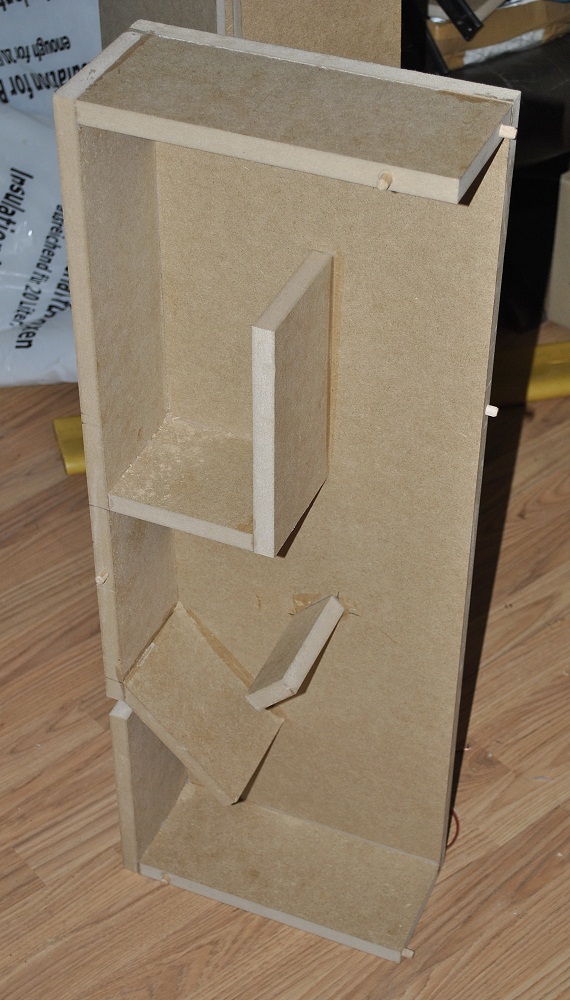

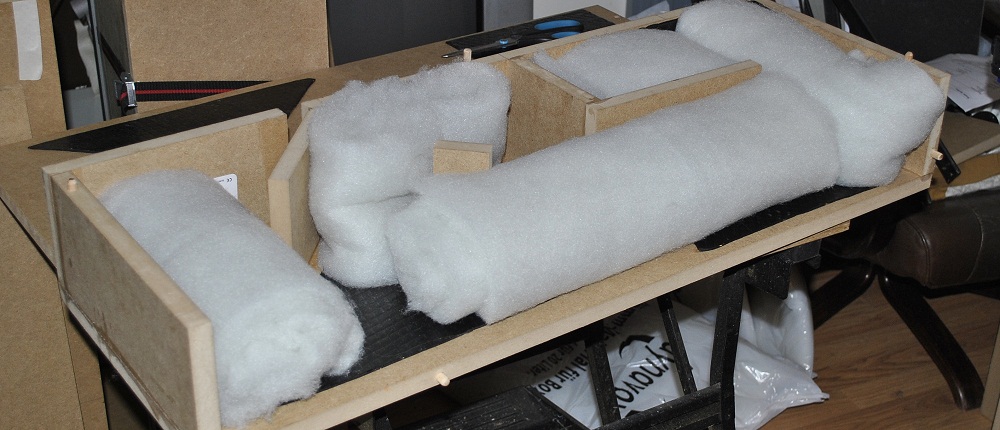

Inmiddels 1 afgeschuurd en gevuld met demping. Iets minder dit keer. Bijgaand:


Het schuren ging prima, door het mooie zaagwerk zeer kleine afwijkingen. Kon het makkelijk superstrak opschuren:


Gister filter besteld bij Roland, hoop dat die vandaag binnen komt. Nu de baffle's maar gaan frezen.
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor MrCaBLeGuY » do 22 apr 2010, 12:31

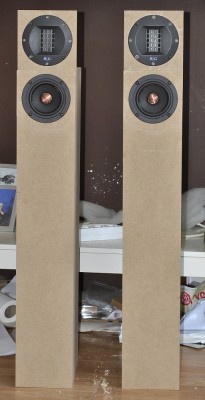

Het setje CSS speakers zitten op hun plaats. Vanmiddag maar verder met tweeter en als het goed is komen filter onderdelen binnen vandaag.
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
RobertD
Berichten: 4047
Lid geworden op: di 10 jul 2007, 19:52
Locatie: Alphen a.d. Rijn

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor RobertD » do 22 apr 2010, 13:27

Je bouwt lekker snel door mijnheer de kabelgast. Ben benieuwd wat je er uiteindelijk van gaat vinden.

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor MrCaBLeGuY » vr 23 apr 2010, 11:57

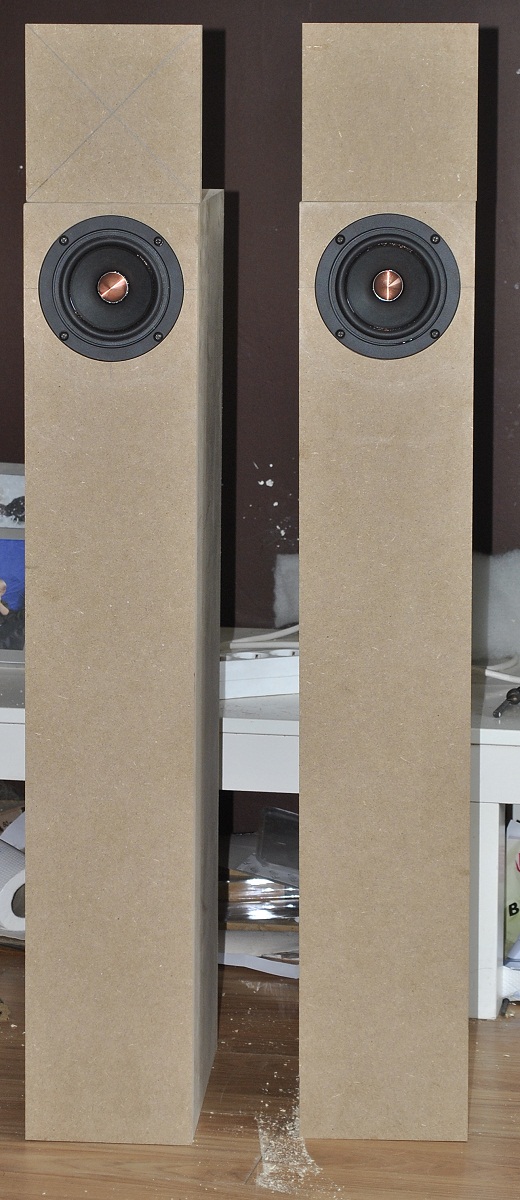

Tweets ook gefreesd (niet helemaal tevreden even kijken hoe de afwerking wordt anders doe ik ze opnieuw).

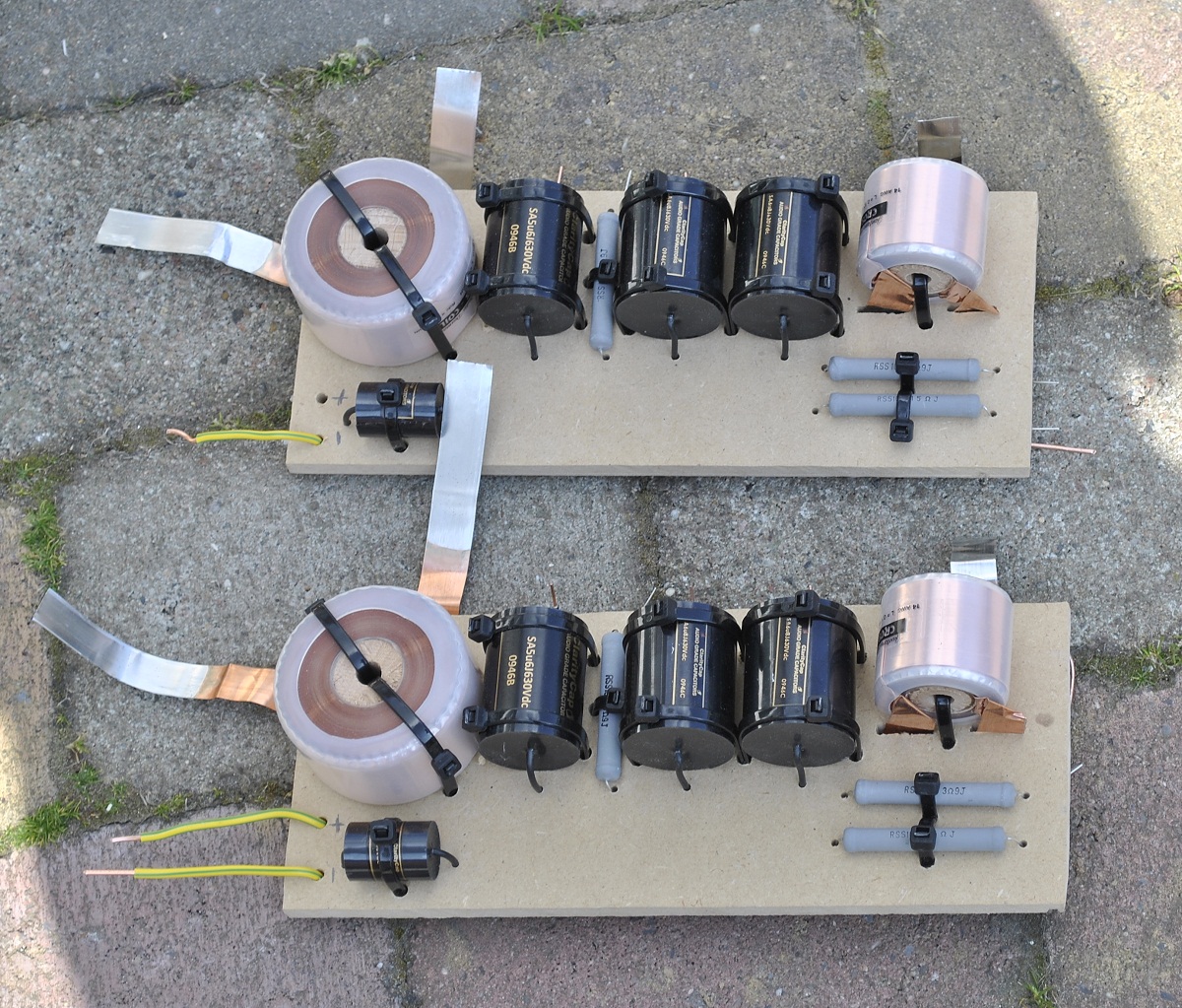

En zojuist filter plankjes gefabriceerd, als ik er zin in heb ga ik beginnen met solderen:
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
bartsegers
Berichten: 5431
Lid geworden op: ma 31 okt 2005, 14:07
Locatie: Roermond

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor bartsegers » vr 23 apr 2010, 12:04

Dat gaat inderdaad met rasse schreden hier!
Hoeveel bouwsels heb je inmiddels staan links en rechts :D

Prachtige hobby he :-$
The more we know, the less we need....

Gebruikersavatar
fluppie
Berichten: 865
Lid geworden op: di 27 nov 2007, 21:48
Locatie: Antwerpen

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor fluppie » vr 23 apr 2010, 16:34

Ik heb eigenlijk thuis gewoon deze drivers op het schap liggen... Misschien maar eens gewoon bouwen :D ?
En nu alles afwerken !

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor MrCaBLeGuY » za 24 apr 2010, 1:49

1 filter klaar, die speelt, morgen de tweede doen. Ik merk wel dat ik de speakers (op mijn Marantz 7400) op Small moet zetten en nu gaat alles onder de 80hz naar de subwoofer. Als ik ze op Large zet (en ze full range spelen) gaat bij een wat hoger volume de CSS 'over zijn nek'. Nu vanaf 80hz spelend kan hij wel op hoog volume spelen. Kan nog weinig zeggen over het beeld, morgen stereo laten spelen en ik laat me verassen.

Gezien ik zo wel bas ga missen wordt de subwoofer wel het volgende project :)
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 27598
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor Henkjan » zo 25 apr 2010, 11:00

MrCaBLeGuY schreef:.... Als ik ze op Large zet (en ze full range spelen) gaat bij een wat hoger volume de CSS 'over zijn nek'.
tja, toveren kan nog steeds niet... 4" blijft 4"

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor MrCaBLeGuY » zo 25 apr 2010, 11:04

Het was geen 'negatief commentaar' HenkJan, enkel een bevinding :)
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor MrCaBLeGuY » zo 25 apr 2010, 16:09

Zo eentje schiet lekker op! Bijgaand:





Even klaar mee voor deze middag, nu even finale kijken van Luik-Bastenaken-Luik.
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
sietse
Berichten: 4993
Lid geworden op: do 07 okt 2004, 16:03
Locatie: Dokkum

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor sietse » zo 25 apr 2010, 19:46

As ik ff mag, er is me van die tweet één dingetje niet helemaal duidelijk en dat zijn de inbouw maten. Wat zijn de maten hiervoor? Ik zie een rechthoek maar kan ik hem rond 130mm verzinken in het front en hoezo twee maten bij die rechthoek in de bouw beschrijving in de Elektor? Achterkant schuin gefreesd of zo?
Ik heb ze nog niet maar ga ze misschien aanschaffen. Heb wat cirkeltjes op een plankje getekend en gelukkig nog niks gezaagd.. :roll:
Een wijze man is hij, die twijfelt aan zijn eigen woorden, want alles kan, tot het tegendeel is bewezen !
Maar ja, viewtopic.php?f=15&t=4440 ????

Gebruikersavatar
ray5150
Berichten: 24603
Lid geworden op: vr 13 apr 2007, 23:56
Locatie: s-Gravenhage

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor ray5150 » zo 25 apr 2010, 19:57

Ik denk dat je hier het snelheidsrecord luidsprekers bouwen mee gaat halen... :lol:

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 27598
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor Henkjan » zo 25 apr 2010, 23:36

@Sietse: geef t eens op de tekening aan wat je bedoelt..

Gebruikersavatar
sietse
Berichten: 4993
Lid geworden op: do 07 okt 2004, 16:03
Locatie: Dokkum

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor sietse » ma 26 apr 2010, 12:43

Ik denk dat ik het al weet. Kom er tzt wel op terug. Moet nog ff nadenken over wat en hoe. 8)
Een wijze man is hij, die twijfelt aan zijn eigen woorden, want alles kan, tot het tegendeel is bewezen !
Maar ja, viewtopic.php?f=15&t=4440 ????

Gebruikersavatar
MrCaBLeGuY
Berichten: 459
Lid geworden op: ma 07 dec 2009, 7:43
Locatie: Zwaag

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor MrCaBLeGuY » ma 26 apr 2010, 17:38

Update, hans zojuist in stereo beluisterd (2de baffle is nog niet verlijmd dus lekt nog) maar toch klonk het al heerlijk. Zeker in stereo produceert Hans een meer dan redelijke bas zonder aanvulling van een subwoofer. Speakers goed ingesteld op de Marantz SR7400 (timing) beetje draaien met beide speakers en spelen met de plaatsing.

-- EMOTIE BESCHRIJVING --
Er lekker voor gaan zitten, sigaartje erbij, ogen dicht, een aantal nummers beluisterd, betoverend. Luisterde naar een nummer met saxofoon, klonk zeer ruimtelijk en als je met je ogen dicht in je hoofd een vochtig rietje ziet vibreren weet de Hans me in zonder twijfel in vervoering te brengen.
-- END EMOTIE BESCHRIJVING --
"Het leven is wat je gebeurd terwijl je andere plannen maakt."

Gebruikersavatar
SSassen
Berichten: 10123
Lid geworden op: vr 22 apr 2005, 10:21
Locatie: Zuidoostbeemster

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor SSassen » ma 26 apr 2010, 17:45

Aan vochtige vibrerende rietjes is d'r in Zwaag toch geen gebrek? Je loopt de deur uit, twee stappen naar links en je dondert zo een zompige rietkraag in toch? :mrgreen:

Met vriendelijke groet,

Sander Sassen
ImmersionRC - Real Virtuality
Mediocre is not my middle name.

Gebruikersavatar
Arno
Berichten: 3246
Lid geworden op: zo 17 apr 2005, 13:40
Locatie: Dordrecht

Re: Showcase Hans [op naar het schuren & frezen]

Berichtdoor Arno » ma 26 apr 2010, 18:34

Ah, jij hoort de spuug op het riet, die ik bij de w5-1611's miste :)


Terug naar “Oude Showcases”

Wie is er online

Gebruikers op dit forum: Geen geregistreerde gebruikers en 0 gasten
