Re: Een nieuwe buizenbak in aanbouw

Berichtdoor TubeHead » di 06 nov 2012, 21:54

Leuk ! Keer wat anders dan "Tubes on top"

6550forever
Berichten: 31
Lid geworden op: zo 19 feb 2012, 21:34

Re: Een nieuwe buizenbak in aanbouw

Berichtdoor 6550forever » zo 10 feb 2013, 16:00

De versterker is nu helemaal af.

Het frontpaneel zit erop en de firmware is nu helemaal compleet en "gedebugged". Ik heb nog wel zitten tweaken aan het geluid.
Bij bij het proefdraaien was ik in eerste instantie tevreden. Later miste ik echter toch iets. De tuner klonk veel te dun en het geluid via de line-ingangen (CD/DVD) was soms een beetje kil.....
De tuner was vrij snel gefixed. Als we naar de radio luisteren is dat meestal op zacht nivo en dan mis je gewoon wat (vooral) bas en hoog. Ik heb dat opgelost door een klein vrijdragend netwerkje tussen de tuner en de voorversterker te zetten die de tonen onder de ca 800Hz met ca 4dB boost. De tuner klinkt daarmee veel prettiger. Het kille geluid was iets meer werk. Een eerste verbetering was om de eindtrap op de 4K ipv de 3K4 taps van de ugt aan te sluiten. Apart hoe men kan wennen of ontwennen aan een versterker. Toen ik de eerste afstelling van de versterker deed kwam ik juist uit op de 3K4 taps.
Een tweede verbetering was om de terugkoppeling iets te verminderen. Deze was eerst zo'n 12dB en die is nu zo'n 10dB. Het verschil is niet groot maar geeft gehoormatig net dat beetje verschil. De versterker klinkt nu naar mijn zin.

De firmware is vrij uitgebreid. Op het front zitten 9 leds die oplichten wanneer de bijbehorende bron is geselecteerd. Er zijn 3 lijningangen en 6 radio presets. Op het front zit een enkele knop waarmee je door de bronnen heen kunt lopen (selecteren). Als een radio preset is geselecteerd en je houd de knop ingedrukt dan kun je de preset wijzigen (andere frequentie programmeren).
Alles is ook bedienbaar met de afstandbediening, inclusief het volume via een motorpot. Ik heb gekozen voor een apple remote omdat ik deze nog had liggen en omdat deze niet al teveel knoppen hebben :) . De firmware ondersteunt ook de mogelijkheid om te "pairen" met een remote (handig als je meerdere apple remote's hebt en deze wil combineren met meerdere apparaten). De laatste "stand" van de versterker en de radio presets/pair codes worden bewaard in een eeprom. ALs je de versterker dus uitzet en later weer aan dan onthoud hij dus op welke source of radio preset hij stond.

De firmware houd ook de temperatuur bij de eindbuizen in de gaten en er zit een timer in. Als de versterker te heet word of hij staat langer dan 4 uur aan dan worden de hoog- en gloeispanning uitgeschakeld.

De uiteindelijk specs zoals ik heb kunnen nameten (geen vervormingscijfers helaas, komt nog een keer als ik mijn oude desktop weer aan de praat heb):

Feedback = ca 10dB.
Pout@1KHz (grens clippen) = ca 45W in 4 ohm
Zout@1KHz = ca 1.8Ohm
BW@1Vrms (-3dB) = 5Hz ... 31KHz
BW@10W = 15Hz ... 22KHz (verzadigen kern)
Temperatuur in kast na ca 1 uur spelen = 63 graden celcius.

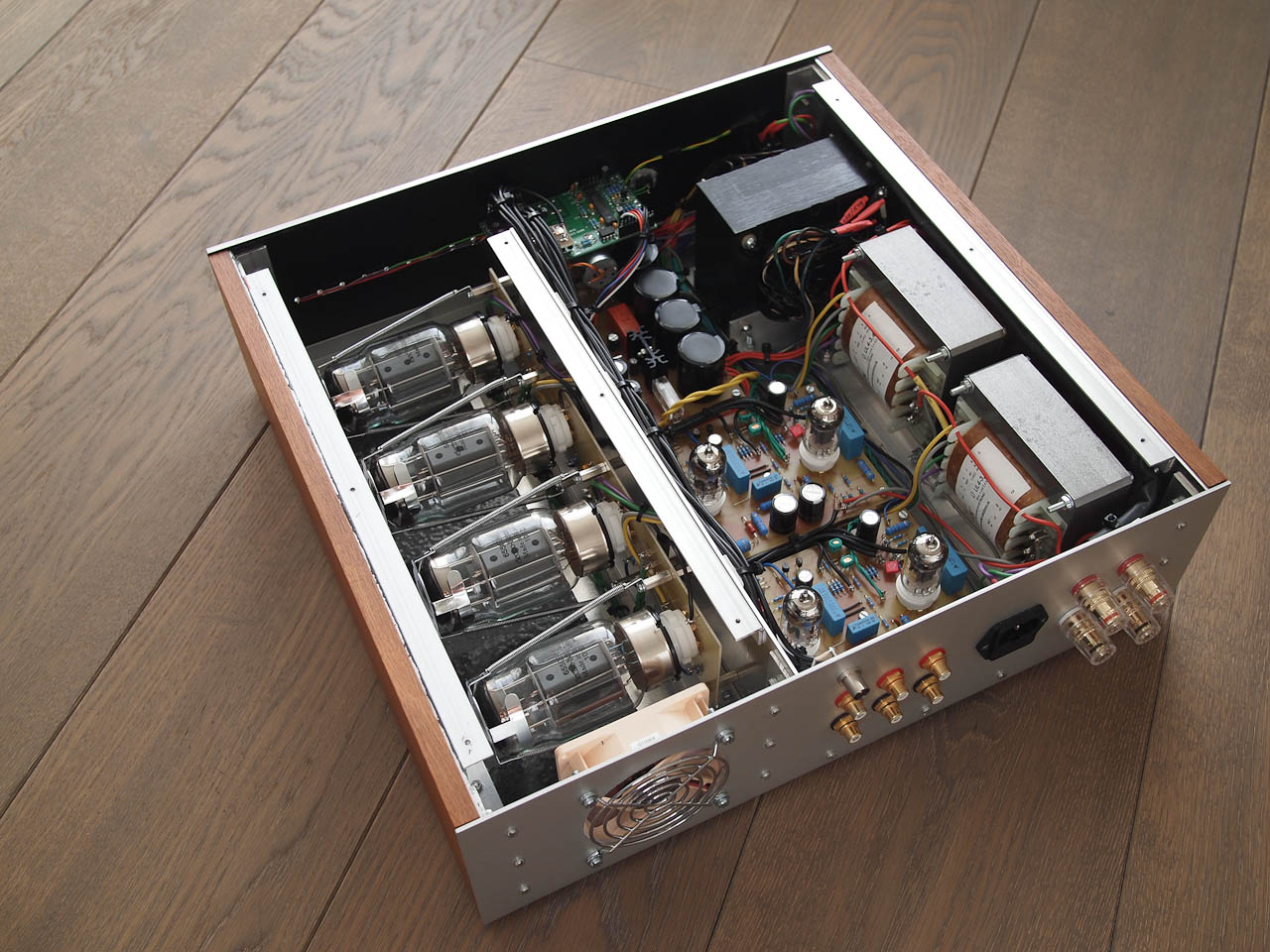

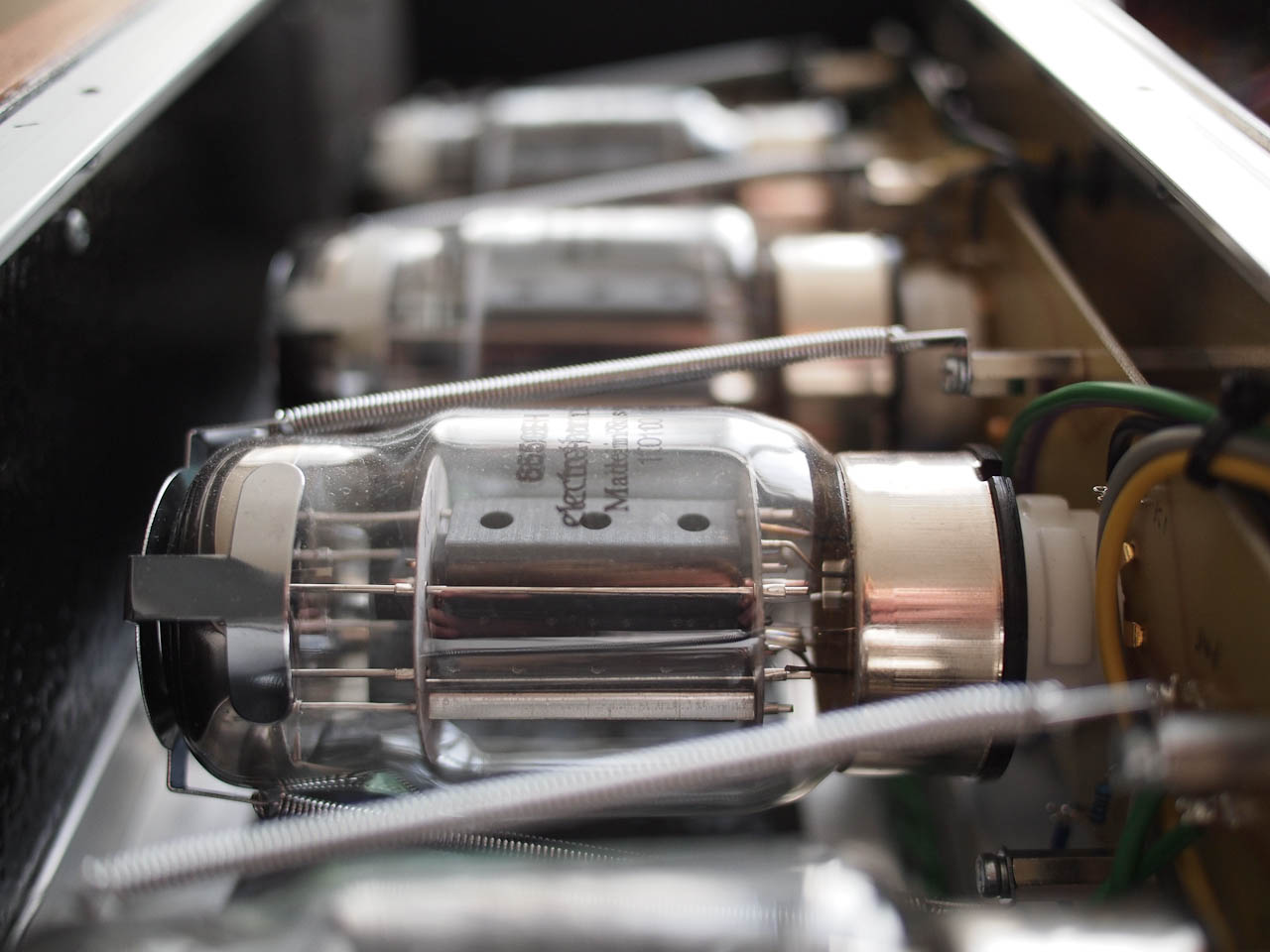

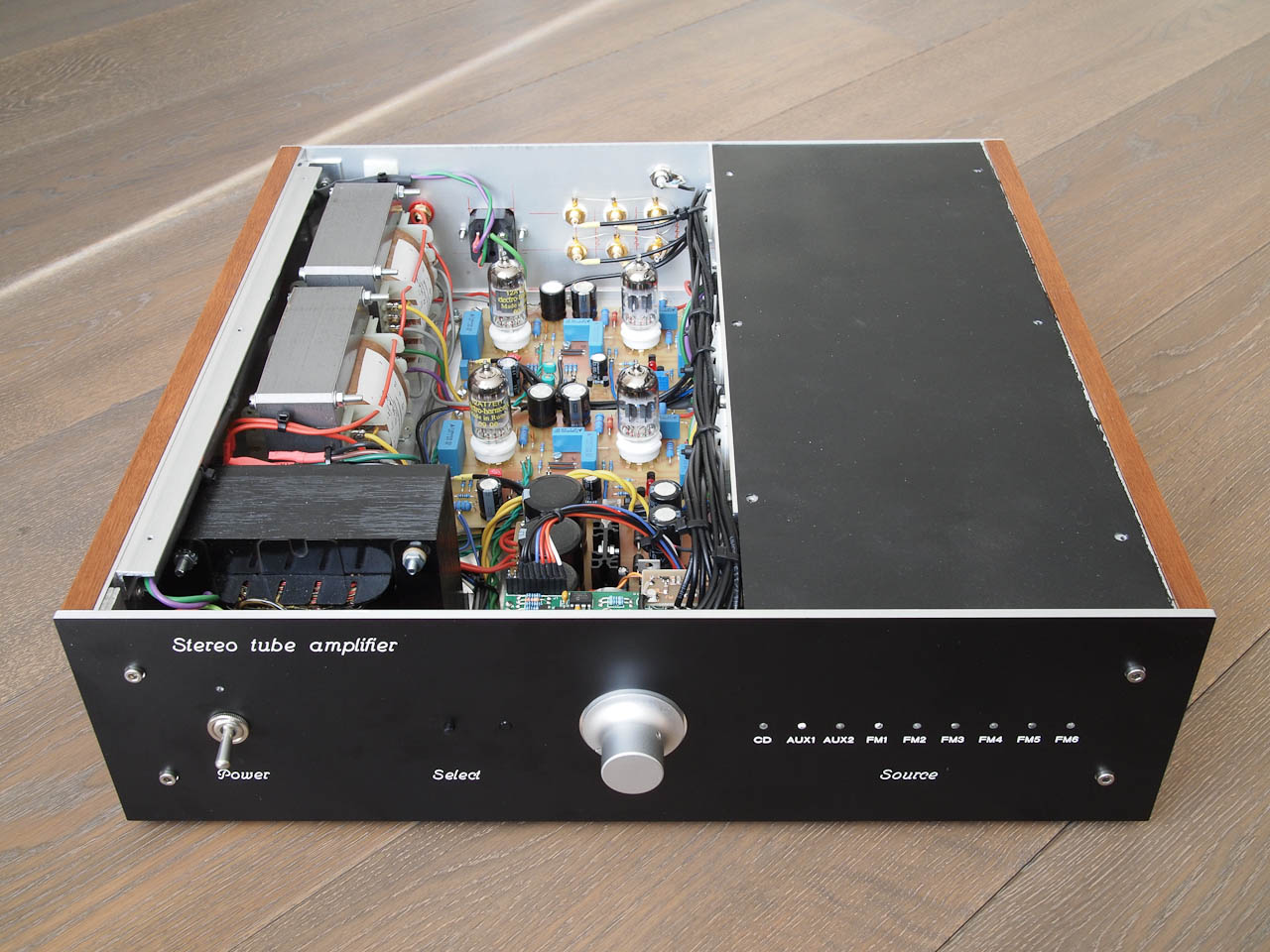

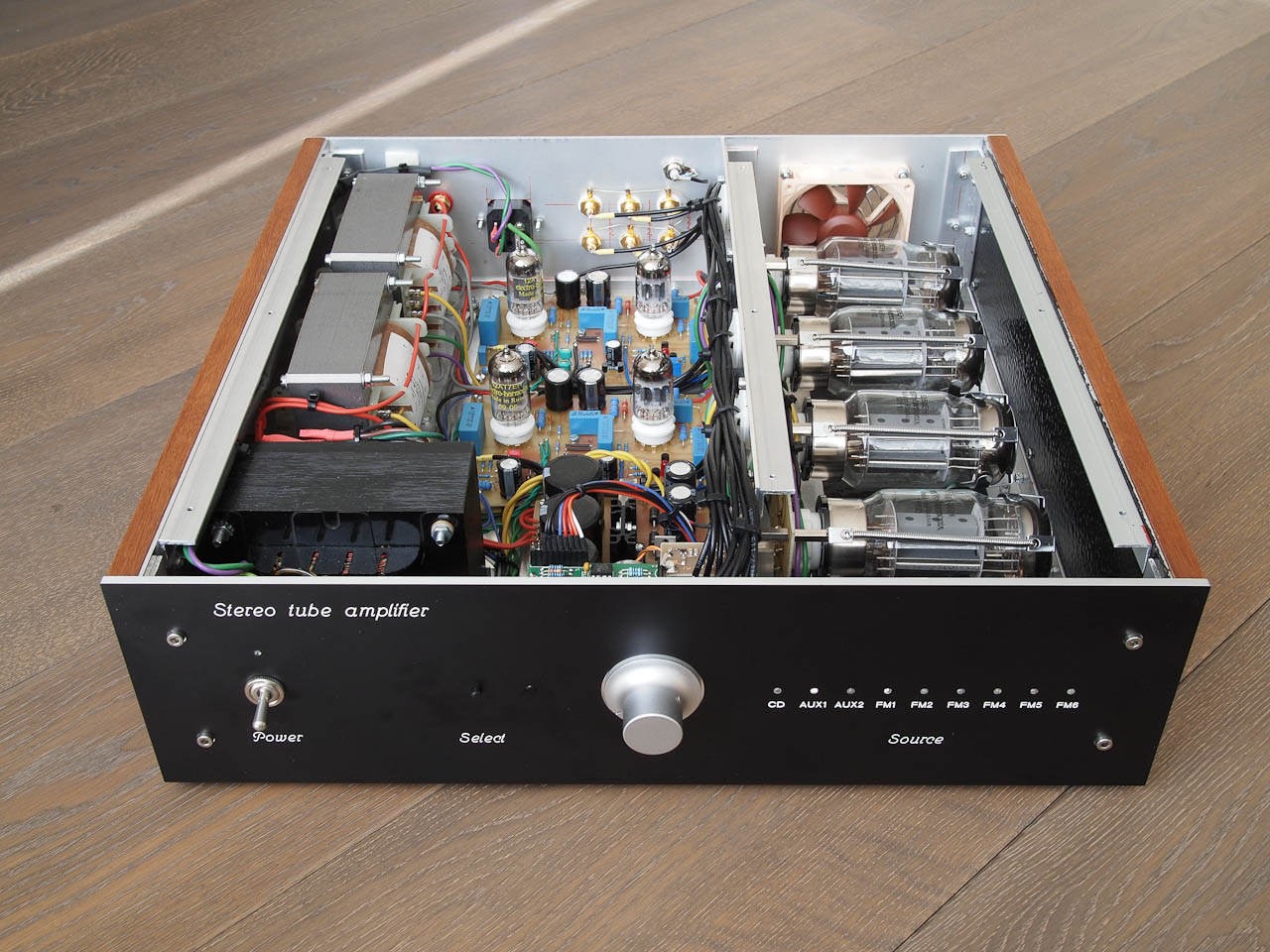

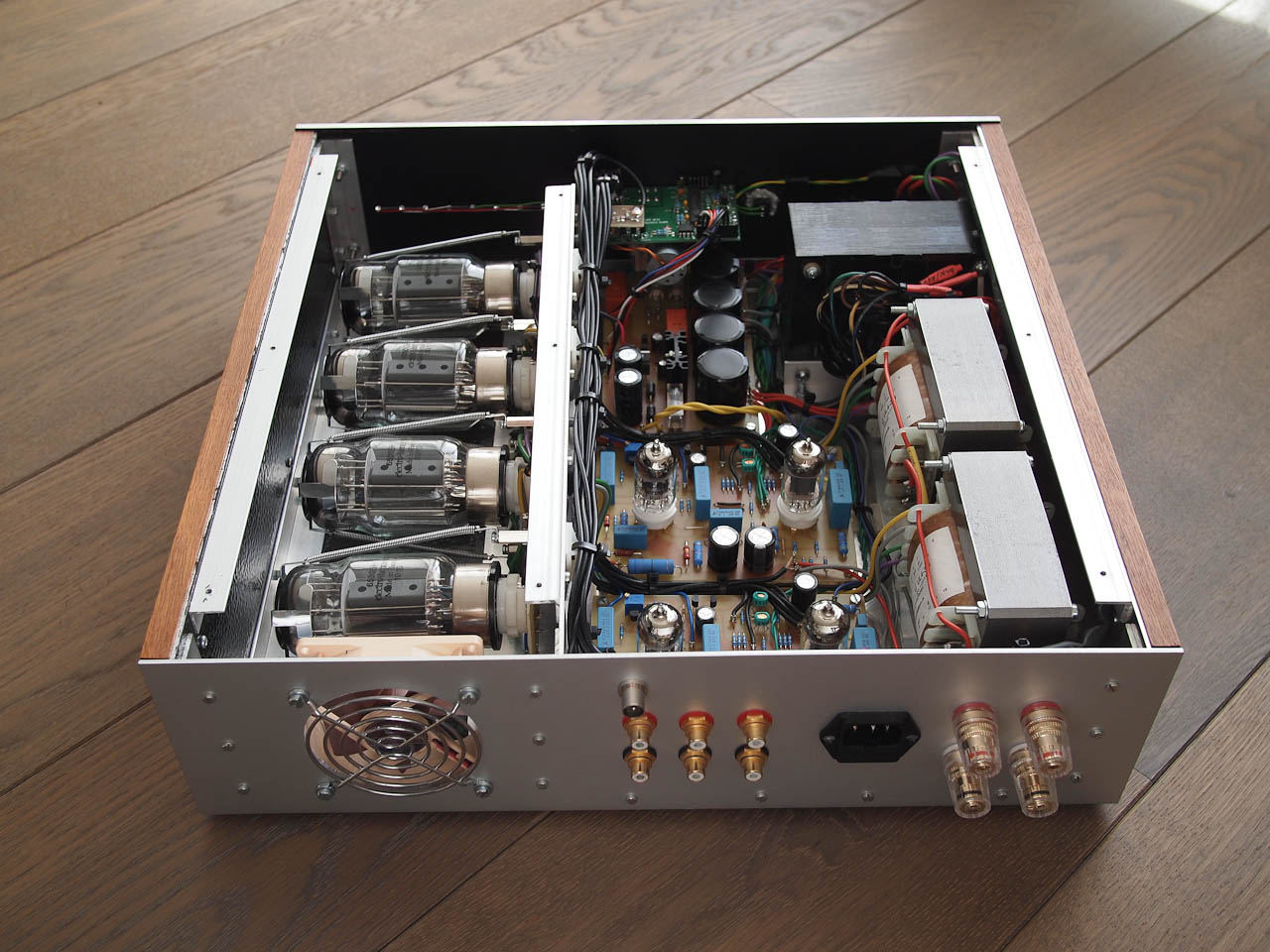

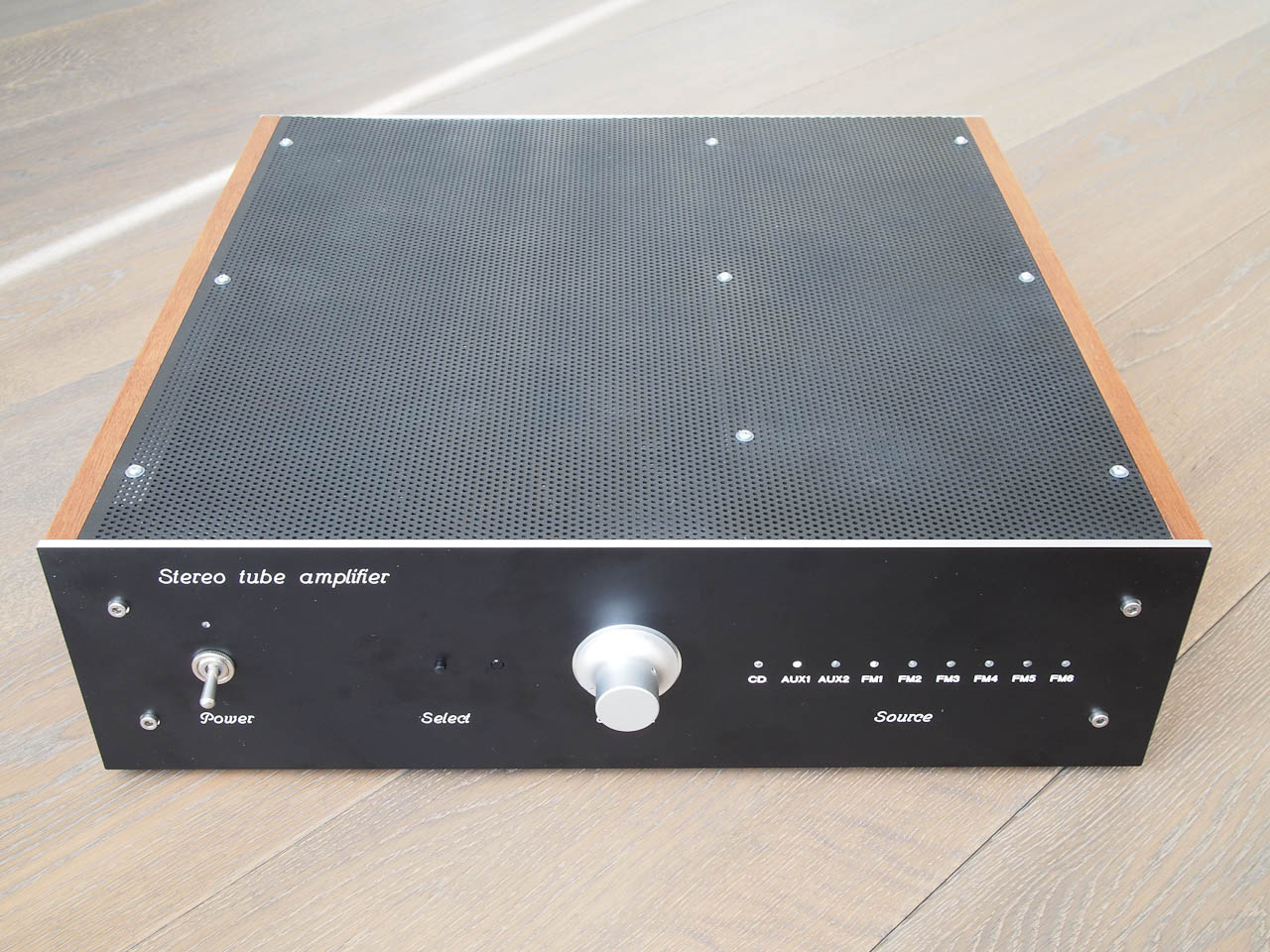

En natuurlijk nog wat plaatjes:
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

6550forever
Berichten: 31
Lid geworden op: zo 19 feb 2012, 21:34

Re: Een nieuwe buizenbak in aanbouw

Berichtdoor 6550forever » zo 10 feb 2013, 16:02

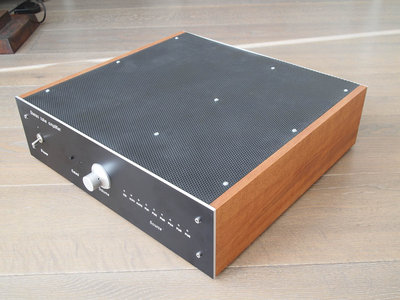

kupfer_m schreef:Een vraagje: waar koop je die geperforeerde plaat?


Ik heb al het alumunium bij http://www.aluminiumopmaat.nl/ besteld.

Gebruikersavatar
TheoK
Berichten: 1471
Lid geworden op: di 28 sep 2010, 7:22
Locatie: Kitchener

Re: Een nieuwe buizenbak in aanbouw

Berichtdoor TheoK » zo 10 feb 2013, 16:05

Super netjes gebouwd zeg.
Wie geen fouten maakt,maakt meestal niets

Gebruikersavatar
Barry2001
Algemene moderator
Berichten: 11451
Lid geworden op: zo 22 mar 2009, 16:57
Locatie: Hengelo

Re: Een nieuwe buizenbak in aanbouw

Berichtdoor Barry2001 » zo 10 feb 2013, 16:15

Dat heb je erg mooi gedaan, complimenten. Maar schakelt de versterker altijd uit na 4 uur spelen? En schakelt dan weer aan als íe afgekoelt is? En de ventilator, die is altijd aan?

6550forever
Berichten: 31
Lid geworden op: zo 19 feb 2012, 21:34

Re: Een nieuwe buizenbak in aanbouw

Berichtdoor 6550forever » zo 10 feb 2013, 16:40

Barry2001 schreef:Dat heb je erg mooi gedaan, complimenten. Maar schakelt de versterker altijd uit na 4 uur spelen? En schakelt dan weer aan als íe afgekoelt is? En de ventilator, die is altijd aan?


Bedankt voor de complimenten.

Als de versterker uitschakelt vanwege een te hoge binnentemperatuur dan gaat hij niet meer aan. De enige manier om hem dan weer aan de gang te krijgen is door hem even uit en aan te schakelen (en zorgen dat hij is afgekoeld natuurlijk). Dit is dan ook een foutsituatie en dat wordt aangegeven door alle leds tegelijk te laten knipperen.

Als de versterker uitschakelt op de timer gaan alle leds uit om aan te geven dat de versterker in een soort van standby toestand is. De versterker is dan weer in te schakelen door hem of even uit en aan te zetten of door de front knop in te drukken of door een knop op afstandbediening in te drukken.

De ventilator draait altijd. De microcontroller kan alleen de gloeispanning en de hoogspanning uitschakelen. Dit zijn natuurlijk wel de grootste verbruikers.

Gebruikersavatar
TheoK
Berichten: 1471
Lid geworden op: di 28 sep 2010, 7:22
Locatie: Kitchener

Re: Een nieuwe buizenbak in aanbouw

Berichtdoor TheoK » zo 10 feb 2013, 17:04

Ik vraag me af of dat wenselijk is dat uitschakelen.
Zo'n buizenbak wordt enorm warm van binnen.
Die van mij draait de hele dag en is ook behoorlijk
heet op het einde van de dag.
Wie geen fouten maakt,maakt meestal niets

6550forever
Berichten: 31
Lid geworden op: zo 19 feb 2012, 21:34

Re: Een nieuwe buizenbak in aanbouw

Berichtdoor 6550forever » zo 10 feb 2013, 20:00

TheoK schreef:Ik vraag me af of dat wenselijk is dat uitschakelen.
Zo'n buizenbak wordt enorm warm van binnen.
Die van mij draait de hele dag en is ook behoorlijk
heet op het einde van de dag.


Juist daarom is uitschakelen wel wenselijk. Als de versterker 4 uur lang staat te spelen dan ga ik er vanuit dat er niemand meer zit te luisteren en dan mag hij van mij uit. Dat zit erin om de slijtage van de eindbuizen in de hand te houden en om de energierekening een beetje te temperen :lol:

Het uitschakelen op te hoge temperatuur is een pure beveiliging. Als er iets mis gaat met de ventilator of als de koelopeningen geblokkeerd zijn dan zou er brand kunnen ontstaan. :shock: Dankzij de beveiliging kan dat niet zo snel gebeuren. Bij een traditionele kast (tubes on top) zou ik me niet zo snel zorgen maken, de buizen kunnen hun warmte immers makkelijk kwijt. Maar bij deze kast kan dat niet en is alles afhankelijk van de ventilatie. Als daar iets mis mee gaat dan zal de 160W die de versterker opneemt de boel aardig opwarmen.

esteban
Berichten: 47
Lid geworden op: do 24 apr 2008, 20:09
Locatie: Rotterdam

Re: Een nieuwe buizenbak in aanbouw

Berichtdoor esteban » wo 20 feb 2013, 17:08

Misschien een idee om elk jaar de buizen te rouleren? Die bij de ventilator blijven natuurlijk het "koelst", en verderop krijgen ze warme lucht.

Gebruikersavatar
Ah!buis
Berichten: 15274
Lid geworden op: ma 15 nov 2010, 22:36
Locatie: Overijse

Re: Een nieuwe buizenbak in aanbouw

Berichtdoor Ah!buis » wo 20 feb 2013, 20:04

esteban schreef:Misschien een idee om elk jaar de buizen te rouleren? Die bij de ventilator blijven natuurlijk het "koelst", en verderop krijgen ze warme lucht.


Vermoedelijk ? blaast ie naar buiten(zou ik doen),maakt 't niet veel uit
Anne
♫ Liever gaar in de kist dan weer een schokje gemist ♪

Gebruikersavatar
BertDB
Berichten: 1969
Lid geworden op: zo 07 sep 2008, 17:39
Locatie: Mechelen (BE)

Re: Een nieuwe buizenbak in aanbouw

Berichtdoor BertDB » wo 20 feb 2013, 21:04

erg fraai gebouwd !
Bij deze genomineerd voor de "versterker van het jaar 2013" :mrgreen:
Wenn die Kathode glüht, freut sich das Gemüt

Gebruikersavatar
PA4URK
Berichten: 1532
Lid geworden op: ma 21 apr 2008, 17:32
Locatie: Urk

Re: Een nieuwe buizenbak in aanbouw

Berichtdoor PA4URK » do 21 feb 2013, 20:56

erg fraai gebouwd !
Bij deze genomineerd voor de "versterker van het jaar 2013"


En wat valt daar nog aan toe te voegen...
Hij is werkelijk prachtig 6550forever, weer eens een heel ander concept :kwijl: . Jammer dat je de buizen niet ziet :mrgreen:
Rein, TT22forever :wink:
