LM4780 + preamp

[clrs]

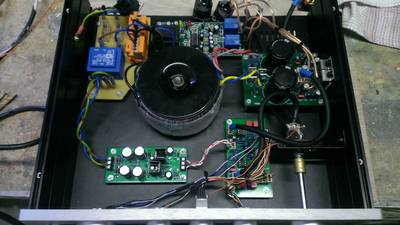

Toch maar een topicje openen voor deze zelfbouwversterker. Ben al een aardig eind op weg en het geheel heeft al een paar dagen gespeeld.
De versterker bestaat uit de bekende LM4780 van Knuisje, de pre-amp van Ronny en de K4700 luidsprekerprotectie van Velleman. Kastje komt van modushop, het alu frontje is gefreest door Kees (Audiomanics). Knoppen zijn ook van alu en komen van Ebay en Acoustic Dimension.

Op dit moment ben ik bezig met het achterpaneeltje, waar alle connectoren Neutrik worden: Powercon, Speakon en tulp. Verder wil ik nog wat tweaken aan de voorversterker: de TL072 opamps vervangen door Burr Brown OPA2134. Iemand nog meer tips?


Foto's:

[Douchekop]

Ik vind de front erg goed gelukt. De kleuren van de knoppen matchen goed met elkaar en de behuizing. De knoppen verzinken in de front geeft een luxe uitstraling.

[clrs]

Dat vind ik nu ook Kost wat, maar dan heb je ook iets. Voordeel is nu dat, mocht ik een andere voorversterker/eindversterker willen, ik niks hoe aan te passen aan het front. Ik wil eigenlijk nog eenzelfde kast bij kopen, met daarin Hypex UcD versterkers, en deze puur als voorversterker gebruiken. Toekomstmuziek...

[Zweitse]

Mag ik vragen waar alle knoppen voor dienen?

[clrs]

Dat mag. Op dit moment van links naar rechts: volume, bass, balance, treble, input selectie. Maar elke configuratie is mogelijk.

[knuisje]

Erg mooi gemaakt! Als je tevreden bent met het geluid en je geen moeilijke speakers hebt zou ik het lekker bij de LM4780 houden. Dan is er op andere gebieden veel meer winst te behalen.

[Zweitse]

Dat mag. Op dit moment van links naar rechts: volume, bass, balance, treble, input selectie. Maar elke configuratie is mogelijk.

Zit er geen aan/uit knop op, of is dit in combinatie met de volume knop?

[ray5150]

Een uitknop is zooooo 2012...


Vraagje voor CLRS, die gaatjes print waar 230 VAC doorheen gaat, ik hoop wel dat je de print banen naast de spanningsvoerende hebt weggeboord of geslepen ?
En minimaal 6 millimeter ruimte tussen bodemplaat en die PCB houden, liever meer, en een plaatje plastic eronder kan ook geen kwaad.

Voor de rest, best wel netjes uitgevoerd.
Niks mis mee.

Persoonlijk zou ik wat meer tyraps en plakvoetjes gebruiken. maar je bent er nog niet helemaal klaar mee, zie ik.

[ds23man]

maar je bent er nog niet helemaal klaar mee, zie ik.

En dat zeg jij op 600km afstand van je kachel??????

[Zweitse]

Een uitknop is zooooo 2012...

Hoe schakel jij je versterkers dan in en uit?

[clrs]

Een uitknop is zooooo 2012...


Vraagje voor CLRS, die gaatjes print waar 230 VAC doorheen gaat, ik hoop wel dat je de print banen naast de spanningsvoerende hebt weggeboord of geslepen ?
En minimaal 6 millimeter ruimte tussen bodemplaat en die PCB houden, liever meer, en een plaatje plastic eronder kan ook geen kwaad.

Voor de rest, best wel netjes uitgevoerd.
Niks mis mee.

Persoonlijk zou ik wat meer tyraps en plakvoetjes gebruiken. maar je bent er nog niet helemaal klaar mee, zie ik.

Er ligt een plaatje plastic onder, die print banen heb ik niet weggeslepen, zal ik even doen. Bedankt voor de tip! Als het achterpaneel klaar is kan ik wat beter de kabels wegwerken, al vind ik het zelf al best netjes zo. Bekabeling van de potmeters kan wat netter.


Over de aan en uit knop, die zit er inderdaad niet op. De versterker schakelt aan als ik mijn cd speler aanzet,
via een master-slave stekkerdoos: http://www.new-line.nl/nl/230v-verdeler ... _30967.htm

[Zweitse]

Over de aan en uit knop, die zit er inderdaad niet op. De versterker schakelt aan als ik mijn cd speler aanzet,
via een master-slave stekkerdoos: http://www.new-line.nl/nl/230v-verdeler ... _30967.htm

Dat is handig, zoiets in een Hifi2000 kastje zou ook niet misstaan in een audiorack.

[SuperR]

Ik heb even overwogen om dit te implementeren in mijn 220 manager. Voorversterker aan -> Eind aan. Momenteel zet ik alles handmatig aan.
http://forum.zelfbouwaudio.nl/download/ ... p?id=65548

[clrs]

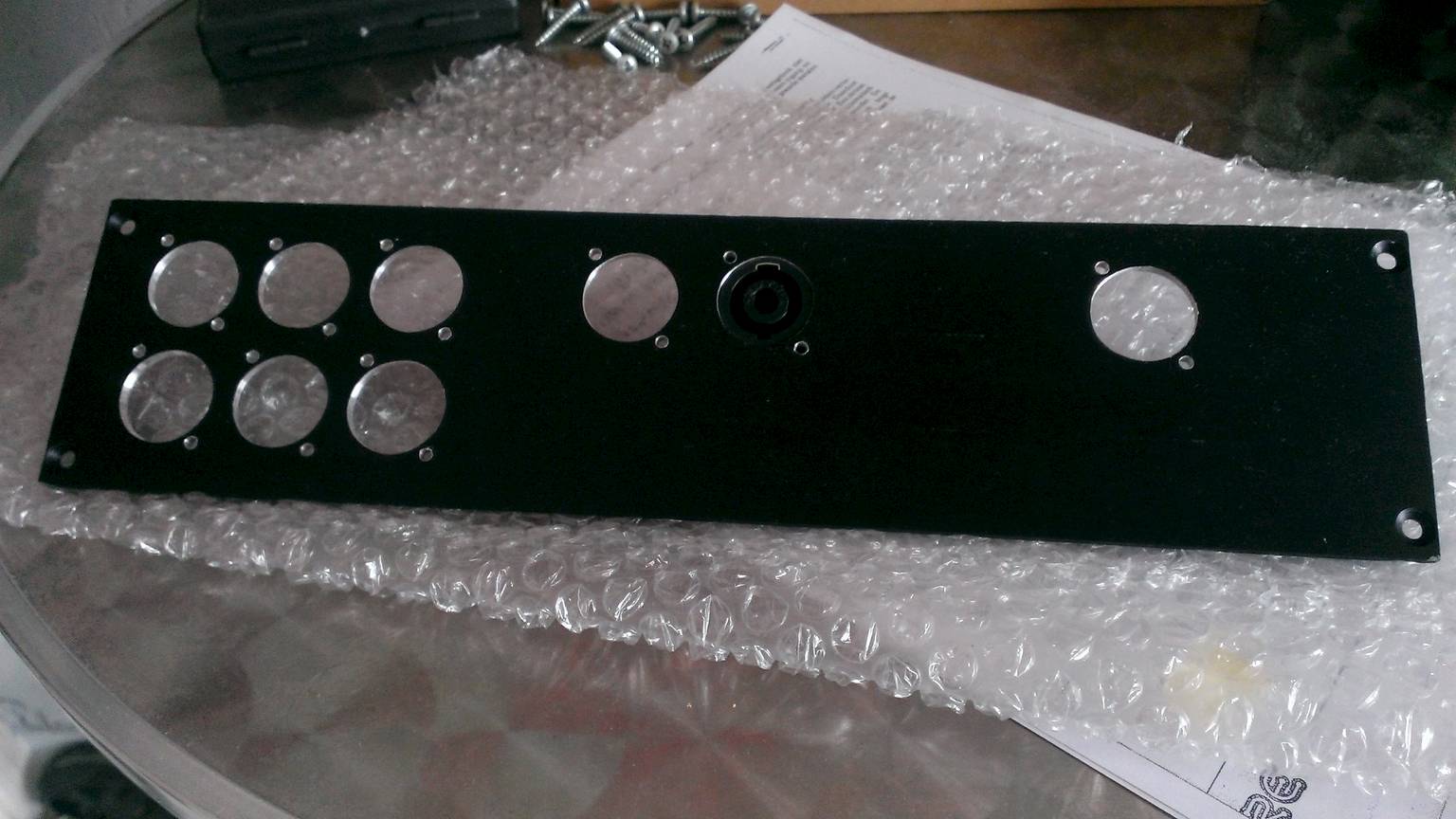

Achterpaneeltje is ook klaar. Gaten zijn niet helemaal perfect rond, maar die zie je toch niet Ik moet alleen de randen nog even netjes zwart maken

[Zweitse]

Zelf gedaan, of laten doen.

[clrs]

Zelf gedaan. Kolomboormachine + stappenboor

[Zweitse]

Mooi hoor.

[ray5150]

Achterpaneeltje is ook klaar. Gaten zijn niet helemaal perfect rond, maar die zie je toch niet Ik moet alleen de randen nog even netjes zwart maken

Zeker keurig. ik heb vrij goede resultaten bereikt met een dikke zwarte viltstift. meerdere laagjes opbouwen met wat tijd ertussen om te drogen. van een afstandje zie je haast geen verschil.

[clrs]

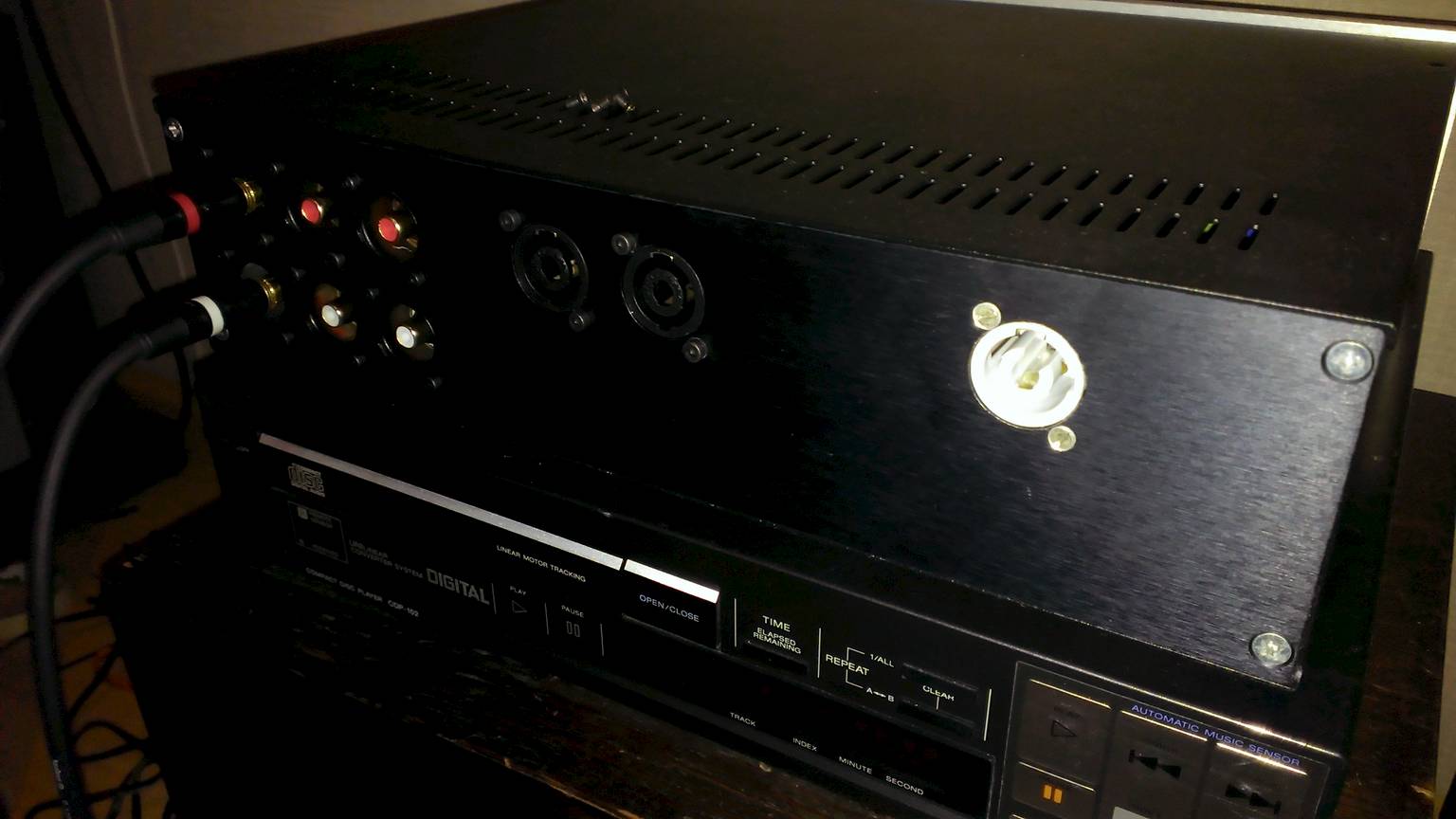

En af! Nouja bijna, nog even zwarte schroefjes zoeken.

De versterker speelt inmiddels weer. Ik heb echter een kleine brom door de speakers als ik het frontpaneel aanraak. Hopelijk opgelost door deze via een potmeter aan de aarde te leggen. Dit heb ik nog niet kunnen testen. Verder wil ik de volume potmeter vervangen door een logaritmische, aangezien het volume al snel veel te hard staat als ik de potmeter maar een klein stukje opendraai.

[clrs]

Achterpaneeltje is ook klaar. Gaten zijn niet helemaal perfect rond, maar die zie je toch niet Ik moet alleen de randen nog even netjes zwart maken

Zeker keurig. ik heb vrij goede resultaten bereikt met een dikke zwarte viltstift. meerdere laagjes opbouwen met wat tijd ertussen om te drogen. van een afstandje zie je haast geen verschil.

Dit werkt inderdaad perfect!

[SuperR]

Je hebt een power-out deel (de witte) gebruikt ipv power-in (de blauwe). Is geen ramp, maar zo hoort het niet.

[clrs]

Je hebt een power-out deel (de witte) gebruikt ipv power-in (de blauwe). Is geen ramp, maar zo hoort het niet.

Klopt als een bus. Maar de grijze had ik nog liggen

[clrs]

Inmiddels de TL072 vervangen door OPA2134 opamps. Nog niet kunnen luisteren, omdat de bedrading van de potmeters wordt vernieuwd.

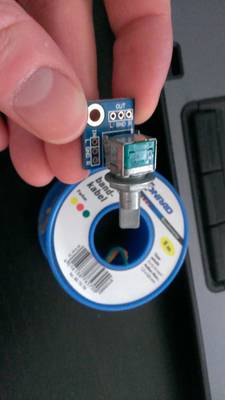

Op ebay kleine printjes gekocht waarop de potmeters en molex connectoren kunnen gesoldeerd worden.

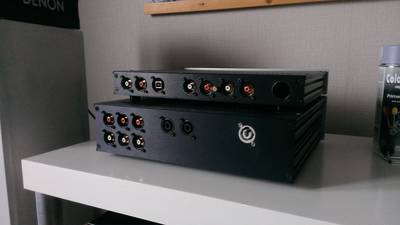

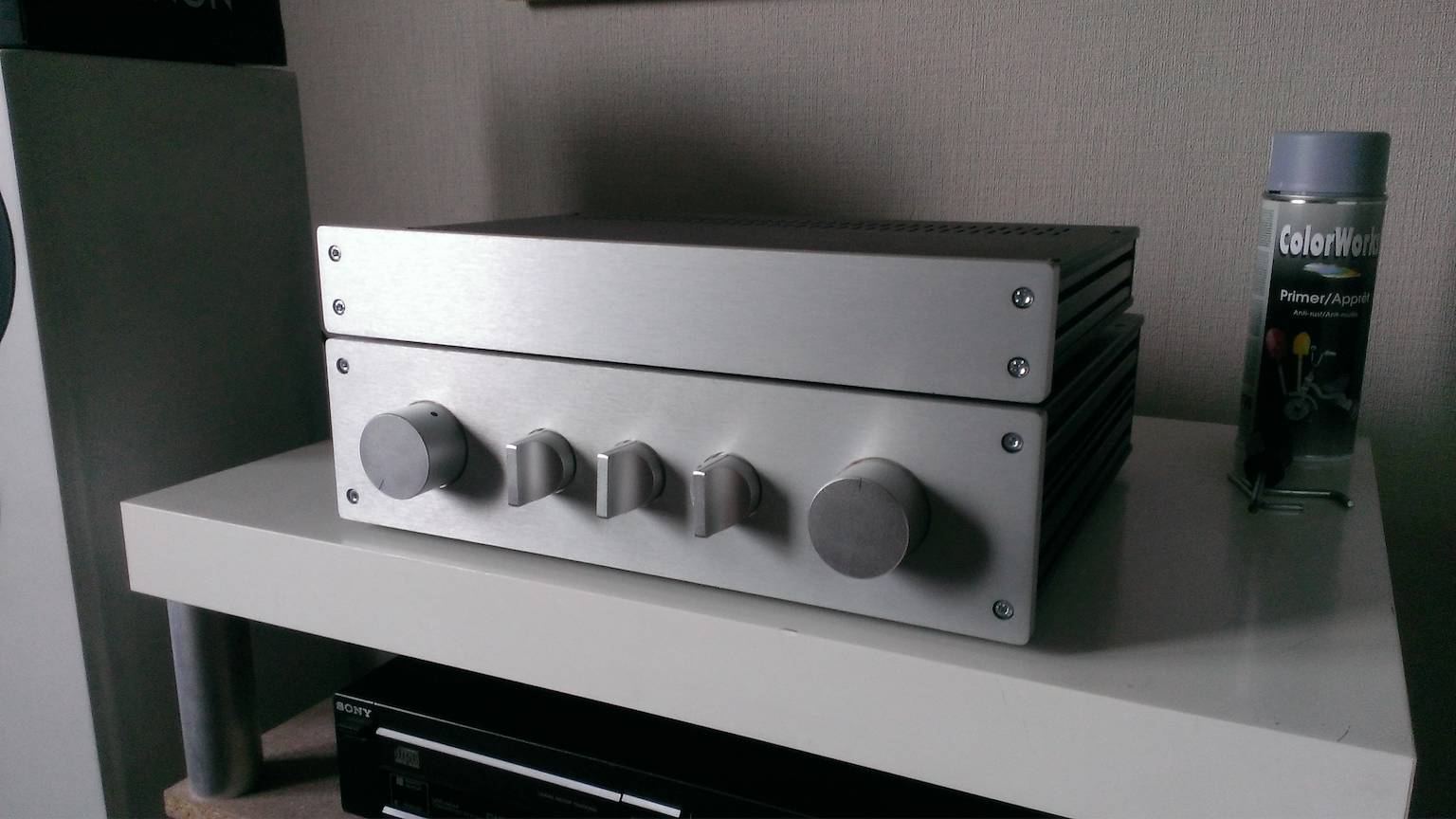

En nog twee foto's samen met de DAC/phono pre uit dit topic: viewtopic.php?f=20&t=19659

[SuperR]

Mooi hoor! Ik blijf het een mooie behuizing vinden, die Maggiorato

[clrs]

Bedankt!

Helaas niet op zitten letten met de potmeters, loper verkeerd aangesloten, waardoor ik continue een gelijkspanning op mijn speakeruitgangen had staan Dat euvel is opgelost, echter heb ik nu last van een enorm harde fluittoon. De tweeter van mijn testspeakertje gaf na 2 seconden de geest. Kan het zijn dat de opamps kapot zijn gegaan door het eerdere verkeerd aansluiten van de potmeters?

Schema van de vv is bijgevoegd in de bijlage.
