Arcam AVR200 in overload

[Ah!buis]

Op de foto zit de transistor goed.

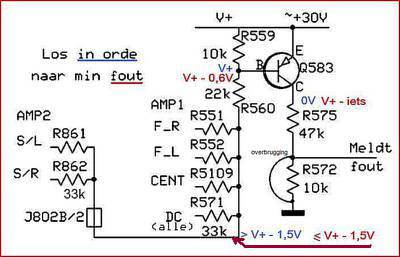

Nog even overzichtje van de schakeling.
Anne

[minko]

zie ik het goed dat op de R559 en de R560 +1.5 volt moet staan

Klopt het dat de R559 en de R560 goed zijn anders zouden de R551, R552 en de R5109 toch ook niet goed moeten zijn.
Hoe kan het dan dat de transistor Q583 toch wordt geschakeld waardoor de beveiliging wordt geactiveerd.
Heeft de R575 hier nog iets mee van doen, Denk het niet want de Q583 is dan toch al ingeschakeld

Wat kan ik nog doen, helaas begrijp ik het niet zo goed dat ik zelf een conclusie kan trekken wat te doen.

[Ah!buis]

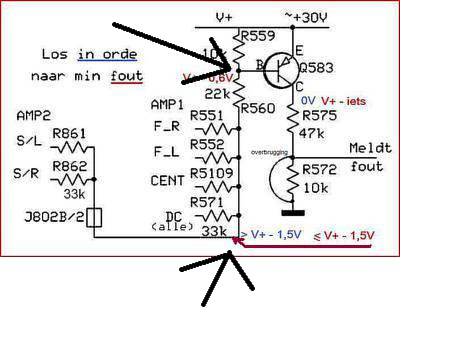

Nog maar even een pijl bijgetekend,blijkbaar was die 1,5V niet duidelijk.
Als je nu 's meet wat er echt staat waar ik spanningen heb aangegeven (liefst t.o.v. de +V) dan weten we wat.Want die laatste cijfers rond die transistor kloppen niet, zoals ik al aangaf.
Anne

[minko]

als ik met de rode poot van de multimeter op de base van Q583 en de zwarte op de rechterzijde van R571 meet meet ik 43 mV

als ik op de linkerkant van de R571 meet meet ik ook 43 mV

[minko]

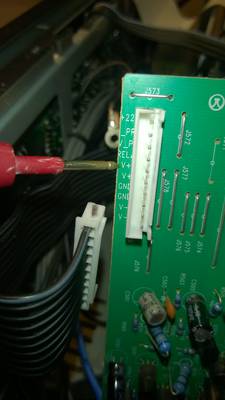

Na de tekening en het schema verder bekeken te hebben dedoel je mogelijk de connector die naar amp 2 gaat.
Als ik daar van de bas van Q538 meet naar de bovenste v+ op de connector meet ik 30 mV
op de V+ daar net onder op dezelfde connector meet ik 18 mV

[Ah!buis]

Snap niet wat je allemaal aan 't doen bent.
Gewoon dit meten

Dan weten we meer.Zouden twee negatieve waardes moeten geven.
Anne

[minko]

Sorry, Ik dacht dat ik dit moest meten.

Ik was al aan het zoeken hoe ik dat zou moeten doen.
Ik ga vanavond meten,

[Ah!buis]

als ik met de rode poot van de multimeter op de base van Q583 en de zwarte op de rechterzijde van R571 meet meet ik 43 mV

Er loopt dus een stroom van 43mV/22k=2µA door R560(22k) naar R559(10k).Die R559 zit tussen B en E dus op de transistor zou daar 2µAx10k=2mV staan, veel te weinig om te gaan geleiden, in orde kan niet 't alarm geven.

als ik op de linkerkant van de R571 meet meet ik ook 43 mV

= geen spanning over R571 = geen stroom, had je al gevonden.
Was toen je ook 20mV over R5109(33k) vond, levert 20mV/33k=2/3µA aan R560.Is nog geen 2µA, ofwel zijn er nog die niet helemaal zonder spanning waren, ofwel is het verlies over R5109 niet stabiel.Hoe dan ook het is allemaal veel te weinig om de oorzaak van het uitvallen te zijn.
Anne

[minko]

nou wederom gemeten,
tussen de emitter ( zwarte pen van mmeter ) en de basis ( rode pen ) staat - 0.8 V
tussen de emitter en de collector staat 0.0 V

het rare is dat als ik de overbrugging nu weghaal dat de versterker niet meer uitvalt.?????????

Ra RA,
Ga nu weer even alle netjes stap voor stap terug monteren zoals het hoort en dan even stap voor stap inschakelen.

[Ah!buis]

nou wederom gemeten,
tussen de emitter ( zwarte pen van mmeter ) en de basis ( rode pen ) staat - 0.8 V

Dat kan dus alleen als R559 onderbroken is, anders kan de 2µA vanuit R560 dat niet voor elkaar krijgen.

tussen de emitter en de collector staat 0.0 V

Dus is Q583 volledig in geleiding en staat er V+ (~+30V) bovenaan R575(47k)

het rare is dat als ik de overbrugging nu weghaal dat de versterker niet meer uitvalt.?????????

en dat kan maar als de V+ niet door de R575 komt, dus ook onderbroken is.
Wat haal je allemaal uit .
Anne

[minko]

ik zou willen dat ik het wist,
gisteren 20 minuten zitten luiteren vanaf mijn telefoon aangesloten op de DVD aansluitingen met mijn hoofdspeakers.
Geen probleem.

Vanochtend wilde ik hetzelfde doen, na 1 minuut overload.
Ik weet het niet meer.

Ik meet gewoon wat jij me vraagt.
verder doe ik ( naar ik weet ) er niets raars mee.

Ik zal nog eens een fluke meter van mn werk meenemen en het nogmaals meten.
Anders weet ik het ook niet meer

[minko]

iK GOOI DE HANDDOEK IN DE RING,

Gisteren weer AMP1 gedemonteerd en allle solderingen nagelopen en evt gesoldeerd.
Alles in elkaar en ,,,,,,,,, Helaas weer overload.

IK weet het niet meer en kan het niet vinden.

Gisteren bij een reparatie bedrijf geweest om hem te laten repareren en die begint er niet aan.
Heeft deze versterker in zijn systeem opgezocht en leest hier te veel narigheid over met name over de beveiliging zegt hij.

Ik heb nu de overbrugging erin gesoldeerd maar vraag me af wat dit voor gevolgen kan hebben.
Brand ?

of zal er gewoon een of meerdere componenten falen en stopt de verstreker.

[Ah!buis]

Fouten die komen en gaan zijn heel lastig vraagt heel systematisch zoeken en daarom weten hoe 't werkt.
De beveiliging bewaakt twee dingen, teveel stroom in de versterker en gelijkspanning op de uitgang.
In het eerste geval loopt de boel heet en springt er wel iets in de voeding (met wat geluk enkel een zekering).
Gelijkspanning op de uitgang kan, als 't wat veel wordt, je LS kosten .
Anne

[minko]

LS staat voor luidspreken neem ik aan.
Is die kans groot,? ik heb namenlijk San Speak staan en dat vindt ik nogal zonde.

Zou een ander reparatie bedrijf de storing wel kunnen vinden voor normale kosten ?

Het is al een ouder beestje en op Marktplaats kost nu zoiets 175 euro.
Ik vraag me dus af wat wijsheid is.
Aan mn zoon geven met de overbrugging erin ( hij heeft goedkopere speakers staan ) of laten repareren ?

[Ah!buis]

LS staat voor luidspreken neem ik aan.
Is die kans groot,? ik heb namenlijk San Speak staan en dat vindt ik nogal zonde.

Zou een ander reparatie bedrijf de storing wel kunnen vinden voor normale kosten ?

Het is al een ouder beestje en op Marktplaats kost nu zoiets 175 euro.
Ik vraag me dus af wat wijsheid is.
Aan mn zoon geven met de overbrugging erin ( hij heeft goedkopere speakers staan ) of laten repareren ?

Kans groot ,bij mij is het meestal 50% kans = 100% mis .Maar ja, heb veel aan herstellingen gedaan (nooit iets laten herstellen) krijg je steeds kapotte toestellen te zien, laat z'n sporen na .
Verder, laat je zoon studeren, laat hem voor elektonicus leren ♫ ♪
Anne

[minko]

Oke, duidelijk
ik ga toch kijken waar ik hem kan laten repareren/

Mijn zoon electronica is een goed idee, ik zal het m voorstellen.

Bedankt voor alle hulp.

Als je iemand weet die hem wil en kan repareren hoor ik het graag.
Ik vindt het een hele fijne versterker en wil m eigenlijk niet kwijt.

Is hier op t forum niet iemand of een topic die daarover gaat ?

Minko
