Calimero

Berichtdoor pappaleo » ma 10 mei 2021, 22:11

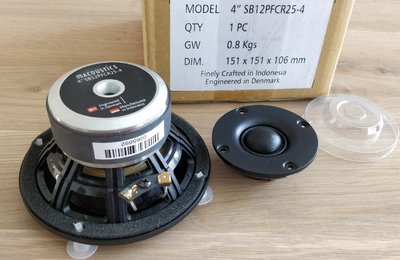

Het Paaskuiken presteerde uitstekend en omdat de woofer, de Mission CP-104, niet meer verkrijgbaar is heb ik besloten om het opnieuw te proberen met de SB Acoustics SB12PFCR25-4.

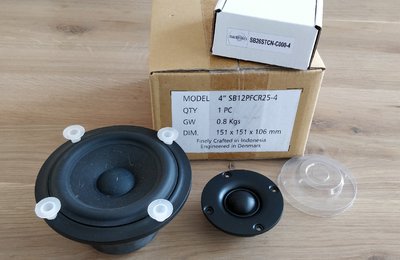

Afbeelding
Afbeelding
Het tweetertje is dezelfde als in het paaskuiken, de SB26STCN-C000-4.

De nieuwe kast moet vanwege de specs van dit woofertje iets groter worden. Ik heb even met het programma Basta! gespeeld en bepaald dat het 4,75 liter wordt, afgestemd op 52 Hz. Dat is natuurlijk wel wat groter dan het vorige model, maar klein genoeg om
Calimero te heten.

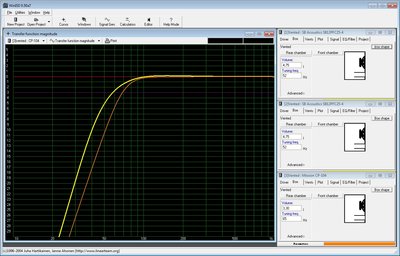

In WinISD vergeleken met de Mission CP-104 in 3,3 liter:

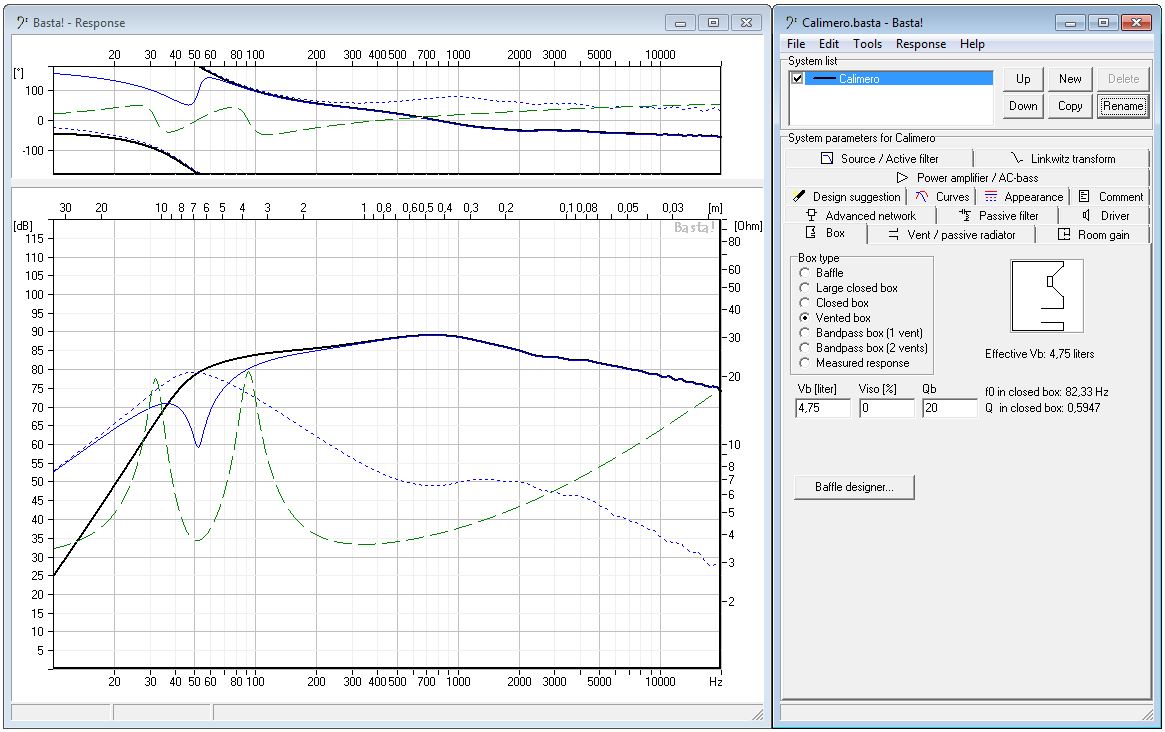

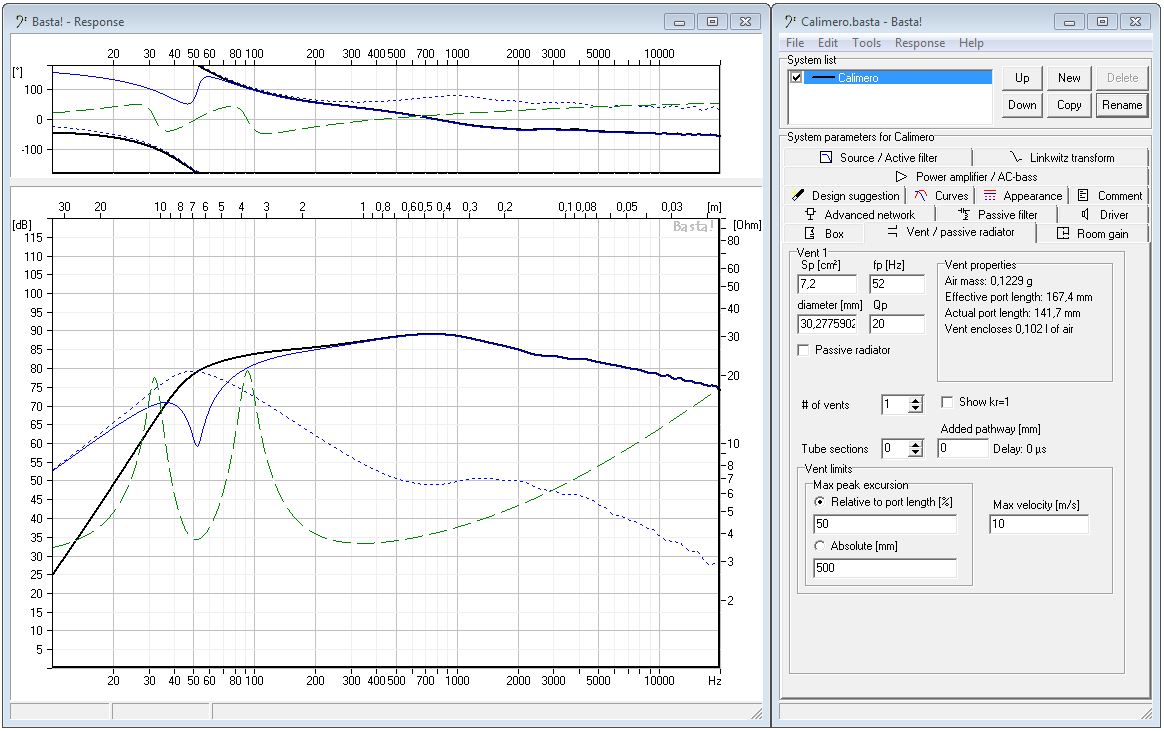

In Basta!:

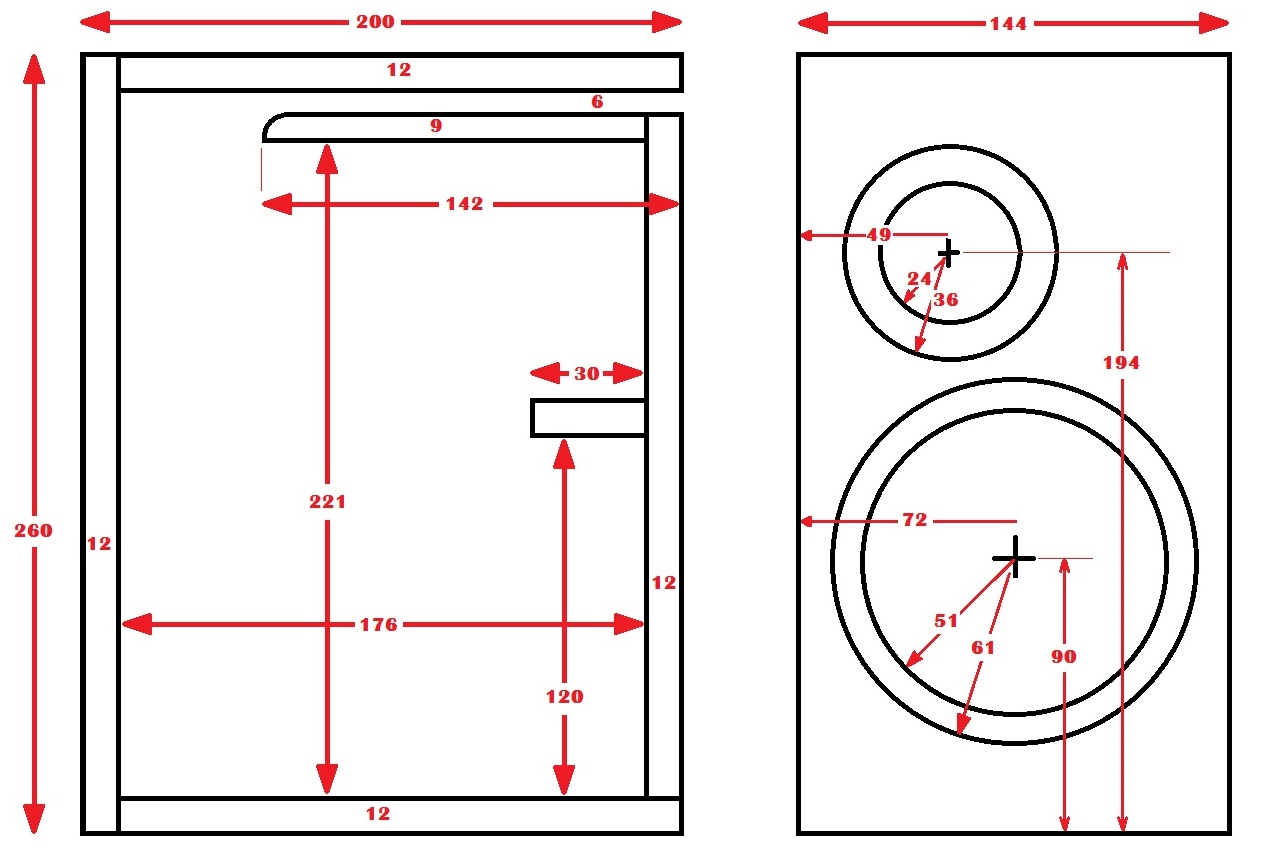

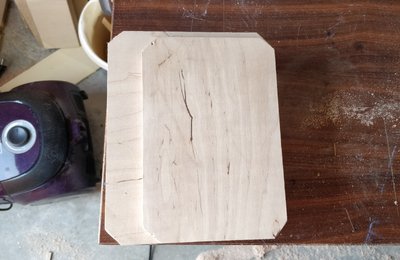

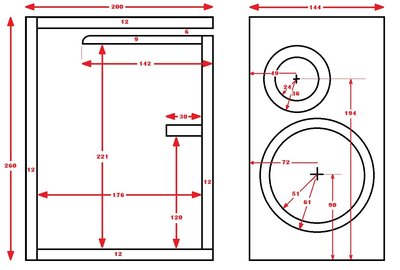

Omdat ik het concept gelijk wil houden heb ik een kast getekend op basis van hetzelfde principe, slotpoort bovenin de achterzijde:

De interne breedte van de kast wordt 120mm, 1 cm breder dan het paaskuiken. Alle panelen zijn 12mm berken mpx, met uitzondering van het interne paneel van de slotpoort, dat is 9mm.

In Basta! zit ook Edge verwerkt, daarmee heb ik de plaats van de tweeter bepaald. Uiteraard worden de beide exemplaren elkaars spiegelbeeld.

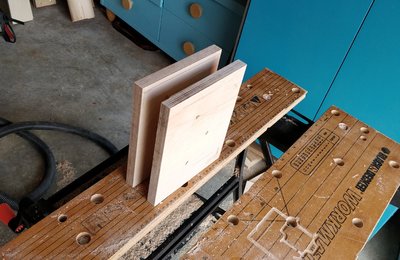

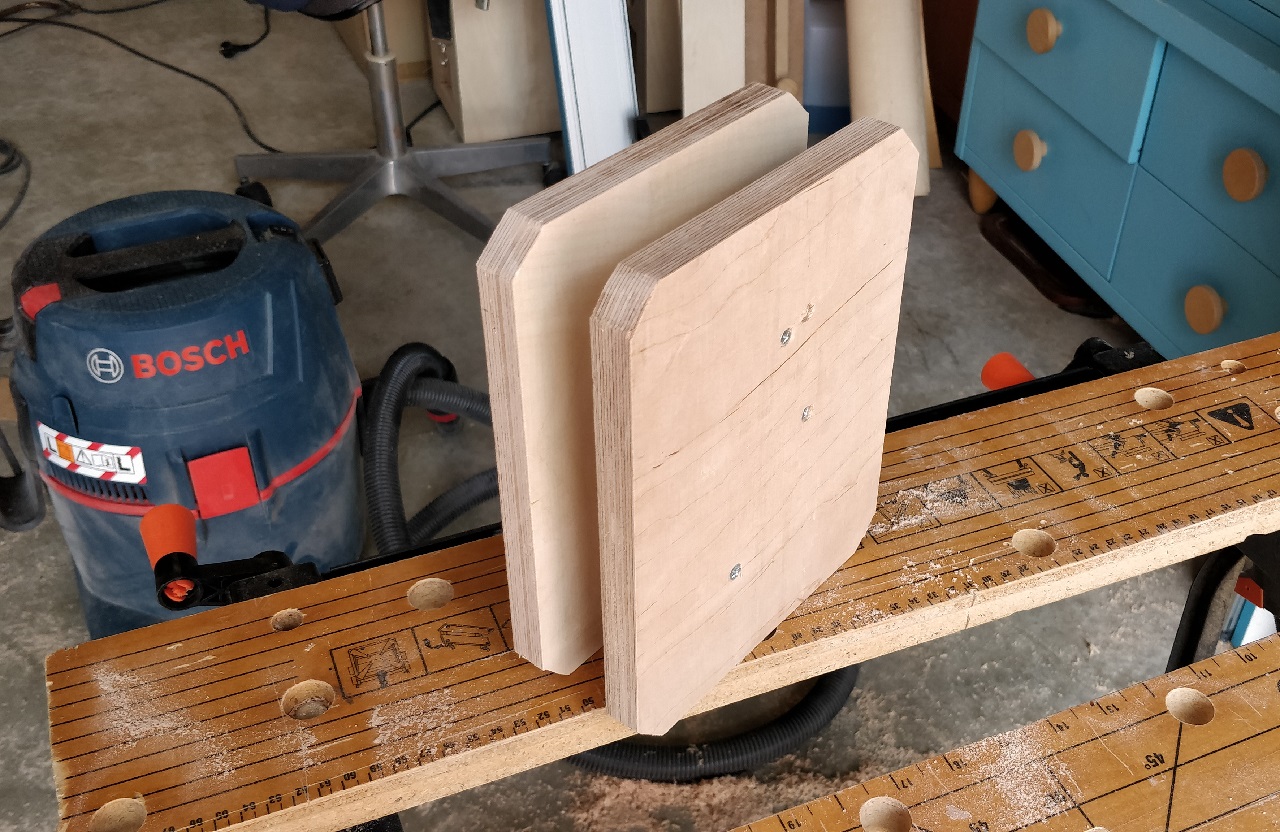

Vandaag alvast voortvarend aan de slag gegaan. Als eerste heb ik een perfect haaks object gemaakt met de afmetingen 221 * 176 mm zodat ik de plankjes goed 3 dimensionaal haaks op elkaar kan lijmen met grove lijmklemmen zonder dat ik de boel in elkaar druk of dat het toch scheef komt te zitten.



Voor het paaskuiken had ik een enkel plankje voor dat doel gebruikt. Dit toont ook mooi het verschil in inhoud .

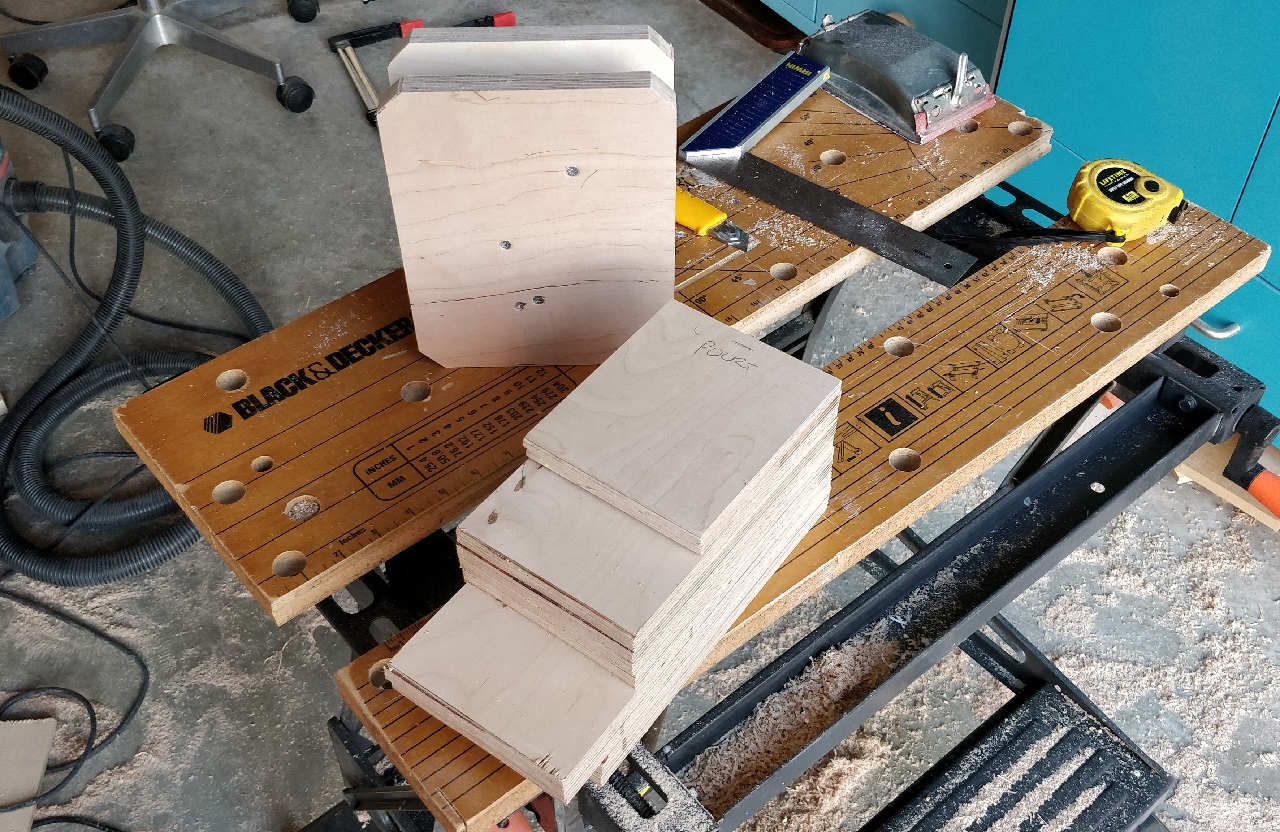

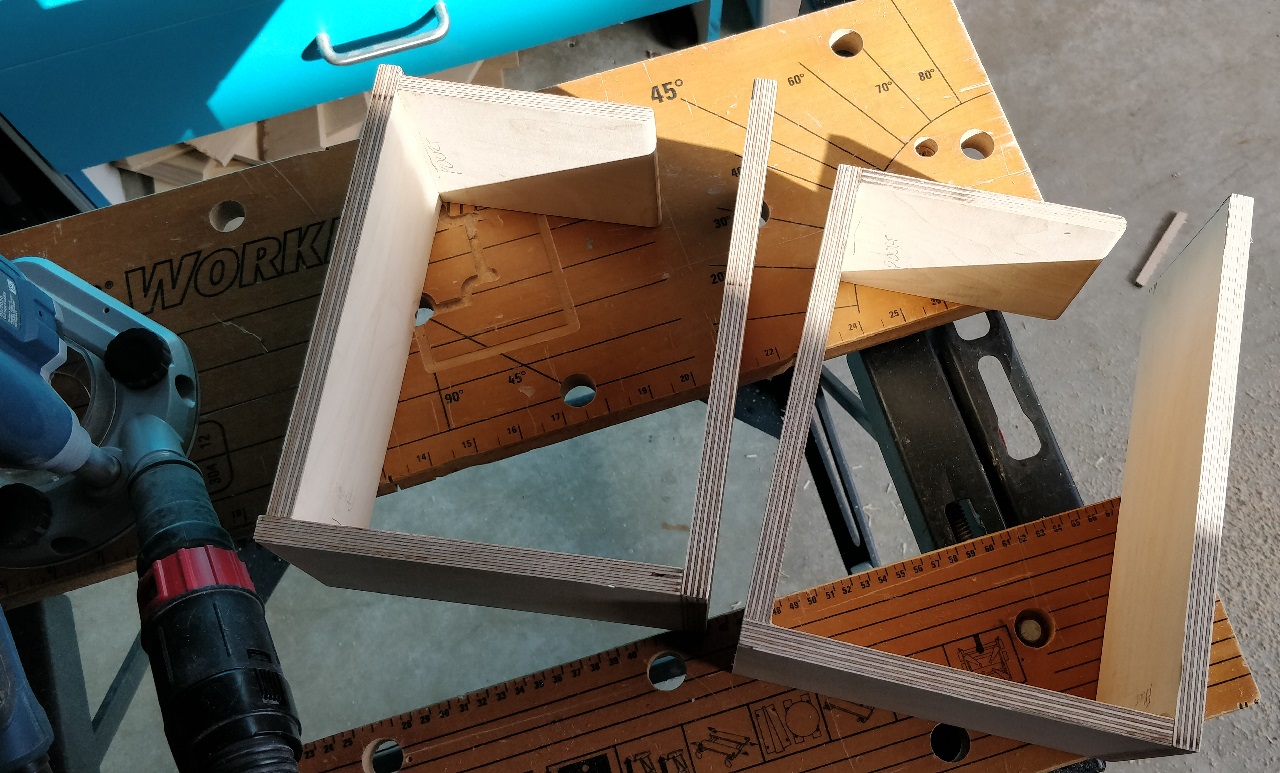

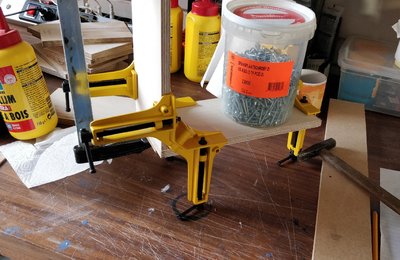

Wat plankjes gezaagd. De constructiewijze vereist een nette haakse korte kopse kant aan één zijde, de andere zijde wordt met de kantenfrees afgewerkt

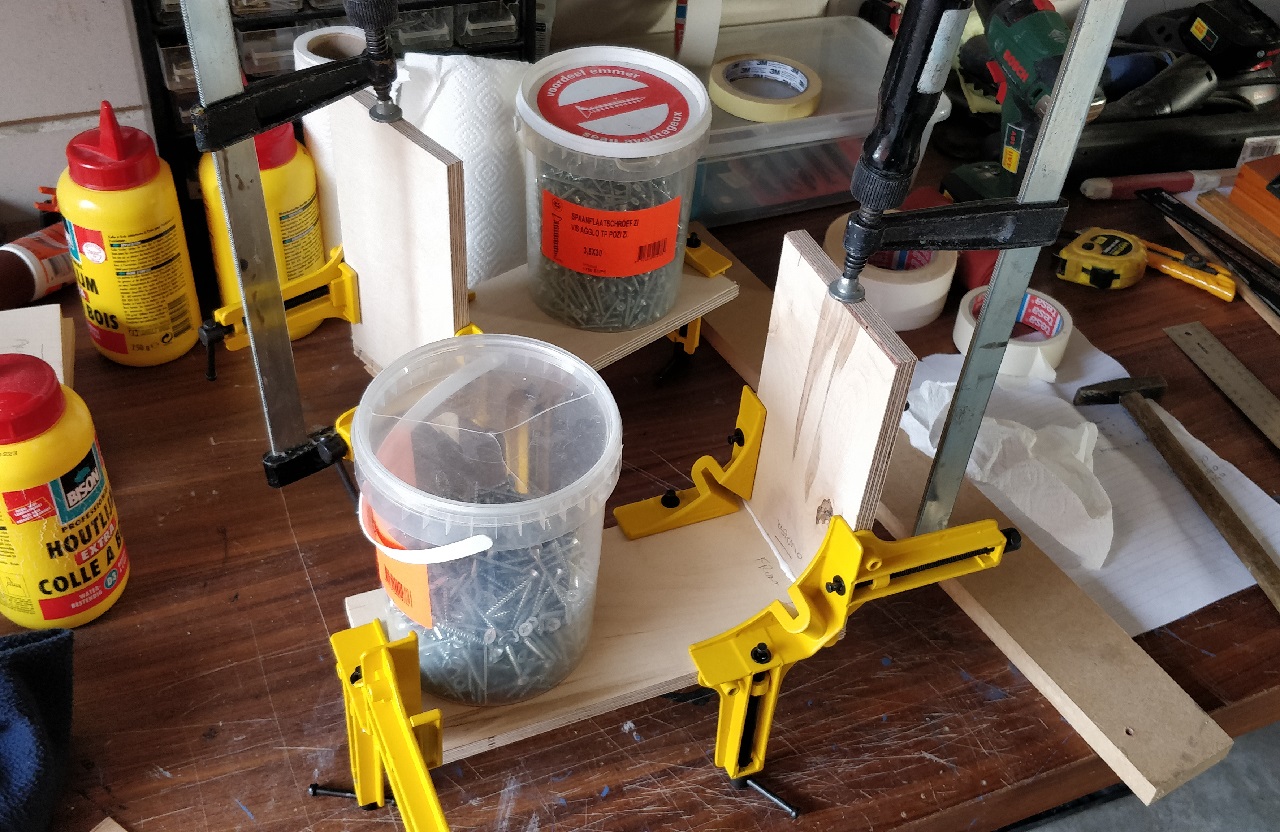

En na de boel een beetje aangeveegd te hebben ben ik vast met lijmen begonnen. Ik had een paar van die rode haakse klemmen uit de € 1,- rommelbak. Daar had ik er al een paar van stukgedraaid. Ik heb daarom een tijdje terug een paar exemplaren van Stanley aangeschaft, die zijn "iets" beter van kwaliteit.





Morgen verder.

Oh ja, en er is geen doodstreep :mrgreen:
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Laatst gewijzigd door pappaleo op ma 10 mei 2021, 22:50, 1 keer totaal gewijzigd.
PappaLeo
Projecten: Inimini, TMWW-1, BéBé, Paaskuiken, Calimero

Gebruikersavatar
Shadow
Berichten: 14303
Lid geworden op: vr 28 jan 2011, 20:56
Locatie: Vlissingen

Re: Calimero

Berichtdoor Shadow » ma 10 mei 2021, 22:22

Leuk =D>

Gebruikersavatar
Barry2001
Algemene moderator
Berichten: 12360
Lid geworden op: zo 22 mar 2009, 16:57
Locatie: Hengelo

Re: Calimero

Berichtdoor Barry2001 » ma 10 mei 2021, 22:30

Nieuwe kansen, gaat vast goed zo :goedzo:
GU50PP, EL84SE, KT88PP, Phonodude / Classic III, ZBA CA
Voor wie wacht, komt alles steeds te laat - Brel

Gebruikersavatar
hannesie
Berichten: 14087
Lid geworden op: wo 31 dec 2008, 15:27
Locatie: Dordrecht

Re: Calimero

Berichtdoor hannesie » ma 10 mei 2021, 23:19

Even de navolging in/aanzetten, leuk......!!
Hans

Gebruikersavatar
John P
Berichten: 3346
Lid geworden op: do 06 nov 2008, 15:04
Locatie: Maastricht

Re: Calimero

Berichtdoor John P » ma 10 mei 2021, 23:58

Ik heb ook ooit eens geëxperimenteerd met een vergelijkbare opzet genaamd de polderbox. Daar kwam toen uit dat een hoornreflex oplossing de dynamiek in het laag erg goed deed. Nu kan dat natuurlijk ook aan de combinatie driver-kast liggen maar ik denk wel dat het de moeite waard is om er naar te kijken. Ik ga ook even kijken vanaf de zijlijn zoals het een goed schipper betaamt.
Waar een weg is is ook een omweg.

rdv300b833
Berichten: 225
Lid geworden op: zo 26 nov 2006, 16:06
Locatie: Elst

Re: Calimero

Berichtdoor rdv300b833 » di 11 mei 2021, 4:58

Hier word ik blij van !
Ga voort !

Grtz, Reinout

Gebruikersavatar
Douwe84
Berichten: 3460
Lid geworden op: wo 26 nov 2014, 22:40
Locatie: Amersfoort

Re: Calimero

Berichtdoor Douwe84 » di 11 mei 2021, 8:28

Lekker bezig weer :D

Gebruikersavatar
pappaleo
Berichten: 9944
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Calimero

Berichtdoor pappaleo » di 11 mei 2021, 9:03

John P schreef:Ik heb ook ooit eens geëxperimenteerd met een vergelijkbare opzet genaamd de polderbox. Daar kwam toen uit dat een hoornreflex oplossing de dynamiek in het laag erg goed deed. Nu kan dat natuurlijk ook aan de combinatie driver-kast liggen maar ik denk wel dat het de moeite waard is om er naar te kijken. Ik ga ook even kijken vanaf de zijlijn zoals het een goed schipper betaamt.

Wat heb jij gebruikt om de hoornreflex af te stemmen? AJhorn ?
PappaLeo
Projecten: Inimini, TMWW-1, BéBé, Paaskuiken, Calimero

Gebruikersavatar
OWC
Ook commercieel actief
Berichten: 2194
Lid geworden op: wo 02 mei 2018, 14:53
Locatie: Arnhem

Re: Calimero

Berichtdoor OWC » di 11 mei 2021, 9:23

pappaleo schreef:
John P schreef:Ik heb ook ooit eens geëxperimenteerd met een vergelijkbare opzet genaamd de polderbox. Daar kwam toen uit dat een hoornreflex oplossing de dynamiek in het laag erg goed deed. Nu kan dat natuurlijk ook aan de combinatie driver-kast liggen maar ik denk wel dat het de moeite waard is om er naar te kijken. Ik ga ook even kijken vanaf de zijlijn zoals het een goed schipper betaamt.

Wat heb jij gebruikt om de hoornreflex af te stemmen? AJhorn ?

Dit kan ook met Hornresp
http://www.oneworldconcepts.com | Formerly known as b_force

Gebruikersavatar
tonvandeacker
Berichten: 812
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: Calimero

Berichtdoor tonvandeacker » di 11 mei 2021, 10:54

tva virus te pakken zie ik.. :lol:

Toevallig vrijdag de SB16PFCR-25-8 binnen gekregen.
Zit al in een kastje samen met de DXT en de SB15SFCR (passieve radiator)

Nu gaan meten

Ik ga dit weer volgen Leo...is voor mij een leerplek

Ga dat Basta maar eens uitproberen

Suc6
Next monitors, ARA-DXT, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
pappaleo
Berichten: 9944
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Calimero

Berichtdoor pappaleo » di 11 mei 2021, 11:11

tonvandeacker schreef:tva virus te pakken zie ik.. :lol:


Is dat een mutatie van het beruchte tvda virus?
:rofl: :rofl:
PappaLeo
Projecten: Inimini, TMWW-1, BéBé, Paaskuiken, Calimero

Gebruikersavatar
John P
Berichten: 3346
Lid geworden op: do 06 nov 2008, 15:04
Locatie: Maastricht

Re: Calimero

Berichtdoor John P » di 11 mei 2021, 11:46

Ik heb eerst de formules gebruikt uit de Hobby Hifi om een BR naar hoornreflex om te rekenen. Ik kwam toen uit op ongeveer 50 cm lengte. In de proefversie van AJhorn is maar een lengte mogelijk namelijk 50 cm. De berekening bleek aardig goed te kloppen.
Waar een weg is is ook een omweg.

Gebruikersavatar
Pjotr
Berichten: 26464
Lid geworden op: do 26 aug 2004, 18:34
Locatie: bollenstreek

Re: Calimero

Berichtdoor Pjotr » di 11 mei 2021, 13:08

Dat wordt een Super Calimero:

Super Calimero.jpg


:mrgreen:
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
How much wood could a woodchuck chuck
if a woodchuck could chuck wood

Gebruikersavatar
pappaleo
Berichten: 9944
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Calimero

Berichtdoor pappaleo » di 11 mei 2021, 13:38

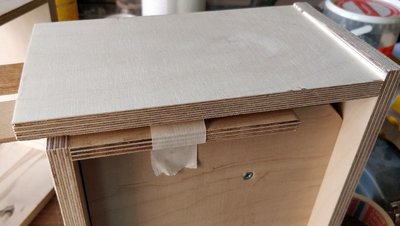

Ik kwam er vandaag net op tijd achter dat ik het poortplankje op 142mm had afgezaagd. Dat is de poortlengte, het plankje moet dus 130mm zijn.

Zo worden de plankjes om het hulpstuk heen gedrapeerd. Hier zijn het front en de bodem al gelijmd.

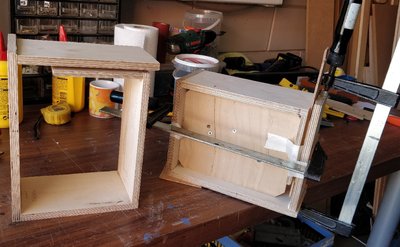

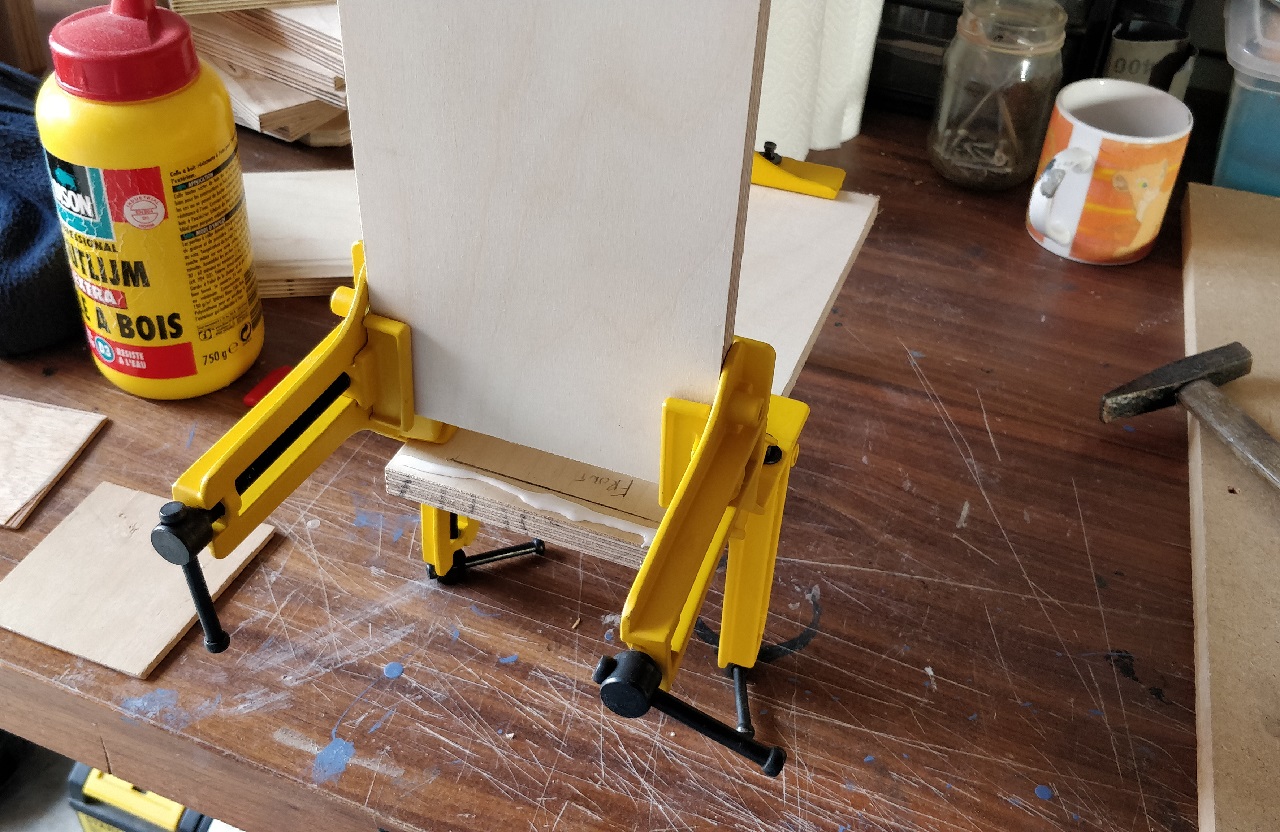

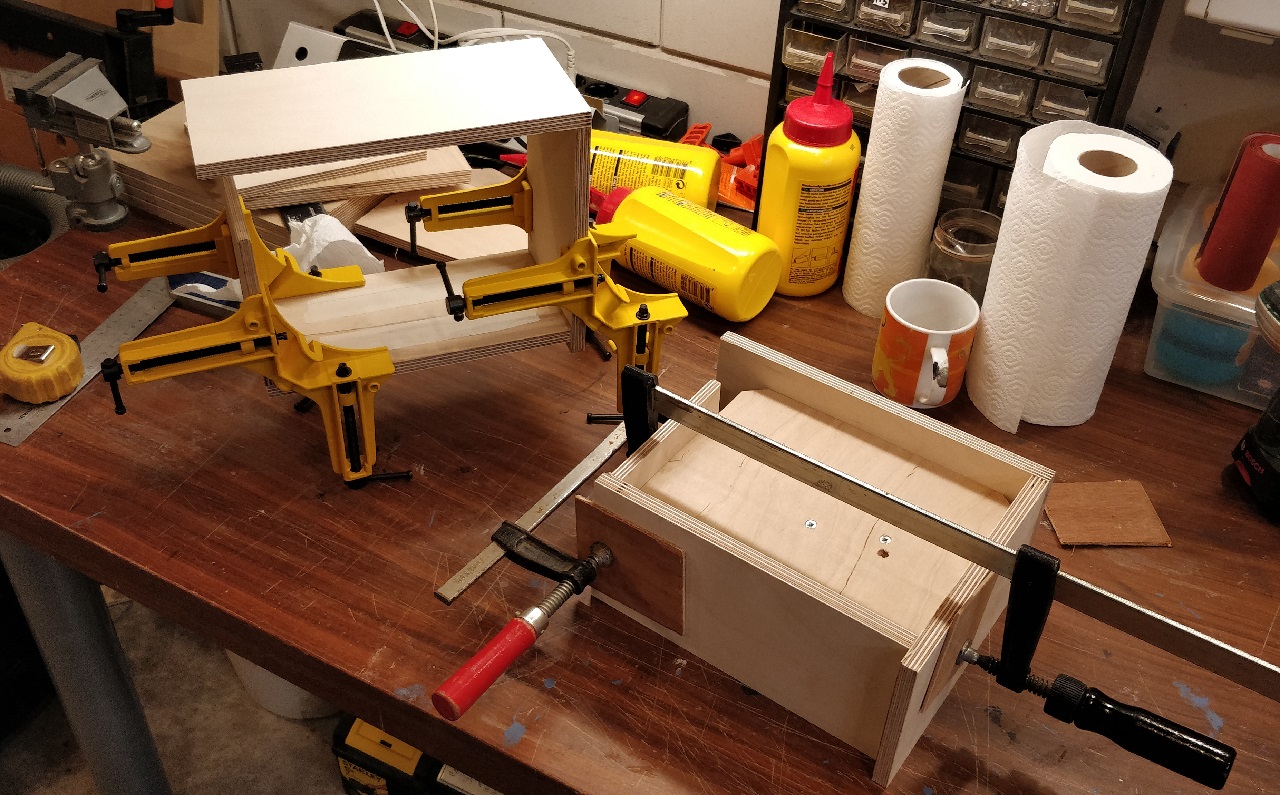

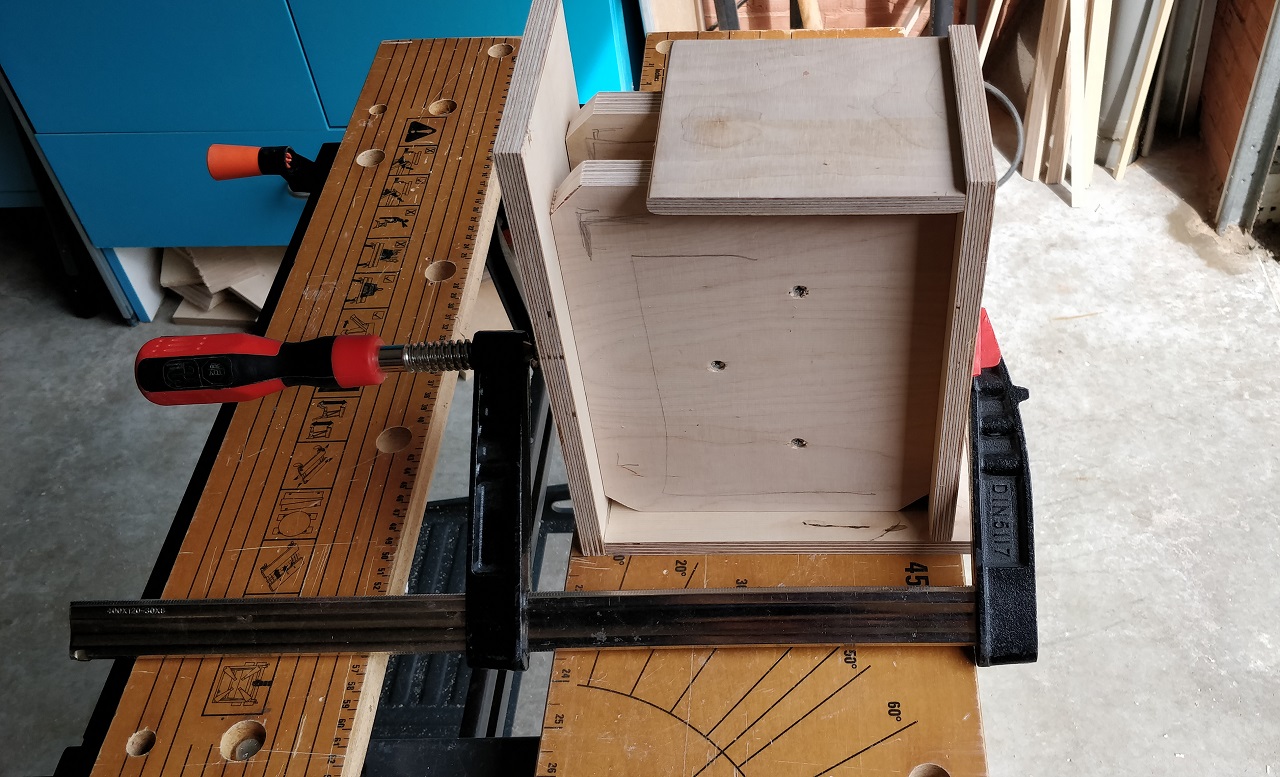

Hier staat de achterzijde in de klemmen


En wat doe je dan als je moet wachten tot de lijm droog is ?
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
PappaLeo
Projecten: Inimini, TMWW-1, BéBé, Paaskuiken, Calimero

Gebruikersavatar
pappaleo
Berichten: 9944
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Calimero

Berichtdoor pappaleo » di 11 mei 2021, 17:11

Werkt prima, dat hulpstuk. Op een plat oppervlak ligt het resultaat volkomen vlak, niet wiebelen, totaal geen speling:


Poortplankje gelijmd. Het andere exemplaar moet nog even wachten. De lijm was nog niet droog genoeg.
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
PappaLeo
Projecten: Inimini, TMWW-1, BéBé, Paaskuiken, Calimero

Gebruikersavatar
tonvandeacker
Berichten: 812
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: Calimero

Berichtdoor tonvandeacker » di 11 mei 2021, 22:03

Hulpstukjes werkt perfect zie ik.
De hoekjes eraf...die ga ik onthouden

:goeie: :goeie:
Next monitors, ARA-DXT, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
pappaleo
Berichten: 9944
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Calimero

Berichtdoor pappaleo » di 11 mei 2021, 22:05

tonvandeacker schreef:Hulpstukjes werkt perfect zie ik.
De hoekjes eraf...die ga ik onthouden

:goeie: :goeie:

Dat is wel noodzakelijk als je het hulpstuk er weer uit wilt krijgen als de lijm gedroogd is :mrgreen:
PappaLeo
Projecten: Inimini, TMWW-1, BéBé, Paaskuiken, Calimero

Gebruikersavatar
hannesie
Berichten: 14087
Lid geworden op: wo 31 dec 2008, 15:27
Locatie: Dordrecht

Re: Calimero

Berichtdoor hannesie » di 11 mei 2021, 22:16

:mrgreen: Het is weer eens wat anders als creatief met kurk. OH wacht, dat was een ander forum. :lol: :lol:
Hans

Gebruikersavatar
ray5150
Berichten: 25089
Lid geworden op: vr 13 apr 2007, 23:56
Locatie: s-Gravenhage

Re: Calimero

Berichtdoor ray5150 » di 11 mei 2021, 23:29

Die tekening :



Mag ik vragen hoe je die gefabriekt hebt ?

In mijn hoofd spookt een visioen van een vloerstaande Calimero rond.
Dat zou zomaar de nieuwe LBVS kunnen zijn.
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
pappaleo
Berichten: 9944
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Calimero

Berichtdoor pappaleo » di 11 mei 2021, 23:41

ray5150 schreef:Die tekening :
Mag ik vragen hoe je die gefabriekt hebt ?

Nee, want dan word ik uitgelachen.

ray5150 schreef:In mijn hoofd spookt een visioen van een vloerstaande Calimero rond.
Dat zou zomaar de nieuwe LBVS kunnen zijn.

Nou,
- Het moet nog wat worden (het is nog niks)
- De footprint is aan de kleine kant, valt gauw om, of wordt een soort van needle.
- wat wil je met al die liters als ie 80 of 90cm hoog wordt?

Jij kent overigens de LBVS goed, ik wil je van harte uitnodigen om het paaskuiken eens te komen beluisteren.
PappaLeo
Projecten: Inimini, TMWW-1, BéBé, Paaskuiken, Calimero

Gebruikersavatar
ray5150
Berichten: 25089
Lid geworden op: vr 13 apr 2007, 23:56
Locatie: s-Gravenhage

Re: Calimero

Berichtdoor ray5150 » wo 12 mei 2021, 0:00

pappaleo schreef:
ray5150 schreef:Die tekening :
Mag ik vragen hoe je die gefabriekt hebt ?
Nee, want dan word ik uitgelachen.


App het maar. ik zal mijn mond dichthouden. :-# :-$

pappaleo schreef:- Het moet nog wat worden (het is nog niks)
- De footprint is aan de kleine kant, valt gauw om, of wordt een soort van needle.
- wat wil je met al die liters als ie 80 of 90cm hoog wordt?

Jij kent overigens de LBVS goed, ik wil je van harte uitnodigen om het paaskuiken eens te komen beluisteren.


-Ach, het paaskuiken had je ook vrij vlot in elkaar zitten. denk dat dat wel goed komt.
-Ik zou de originele inhoud/aantal liters aanhouden, de loze ruimte zou gebruikt kunnen worden voor het filter(tje) en om af te vullen met zand voor een gedeelte, in ieder geval aan de onderkant. ook is er wel iets met een voetplaat te doen.
-Goed is wat overdreven, is al weer een jaar of 12 dat ik die gebouwd heb. heb niet zo´n goed geheugen voor klankbeelden. overigens is 200 x 140 ook zo´n beetje de footprint van de LBVS

Gebruikersavatar
pappaleo
Berichten: 9944
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Calimero

Berichtdoor pappaleo » wo 12 mei 2021, 8:42

ray5150 schreef:overigens is 200 x 140 ook zo´n beetje de footprint van de LBVS

900 * 186 * 240 mm (HBD). Dat is toch een wezenlijk ander formaat.
PappaLeo
Projecten: Inimini, TMWW-1, BéBé, Paaskuiken, Calimero

Gebruikersavatar
pappaleo
Berichten: 9944
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Calimero

Berichtdoor pappaleo » do 13 mei 2021, 16:04

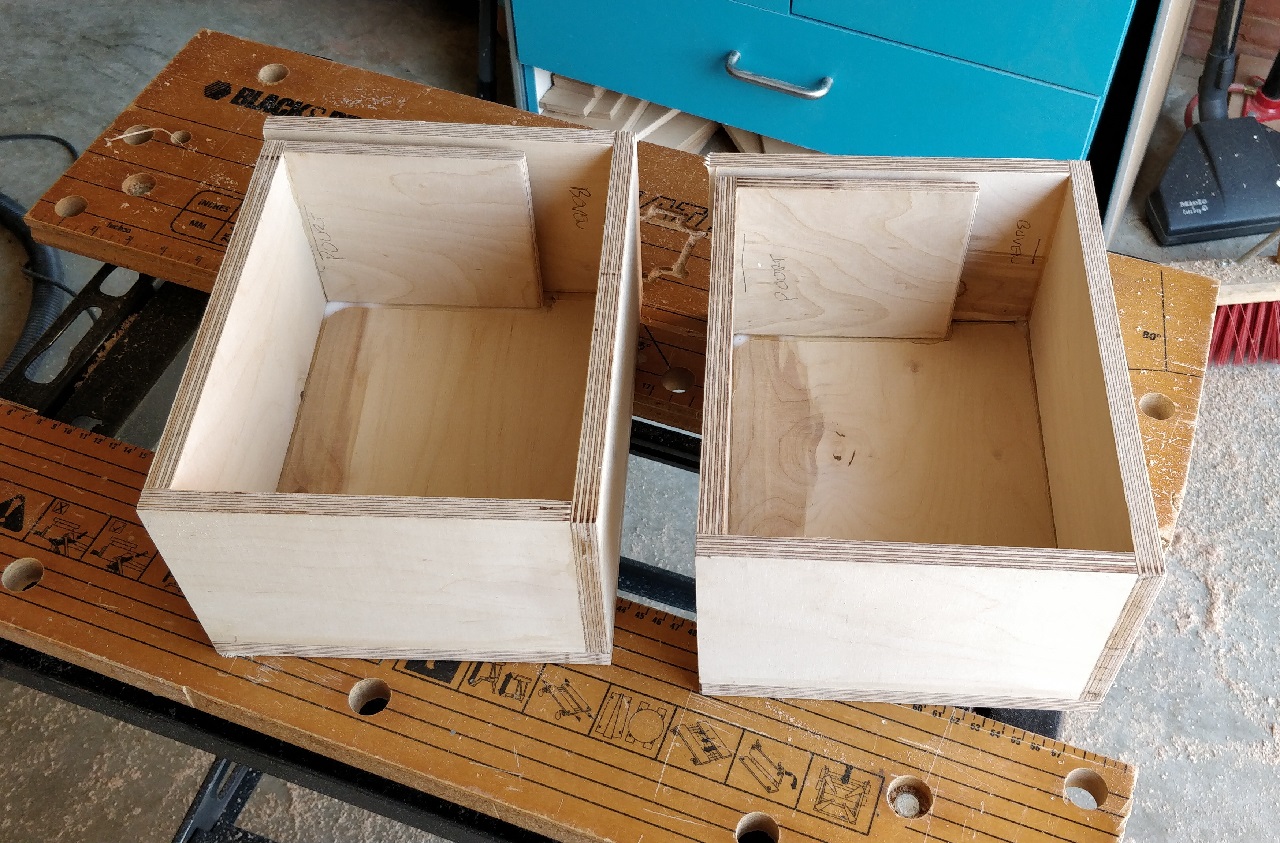

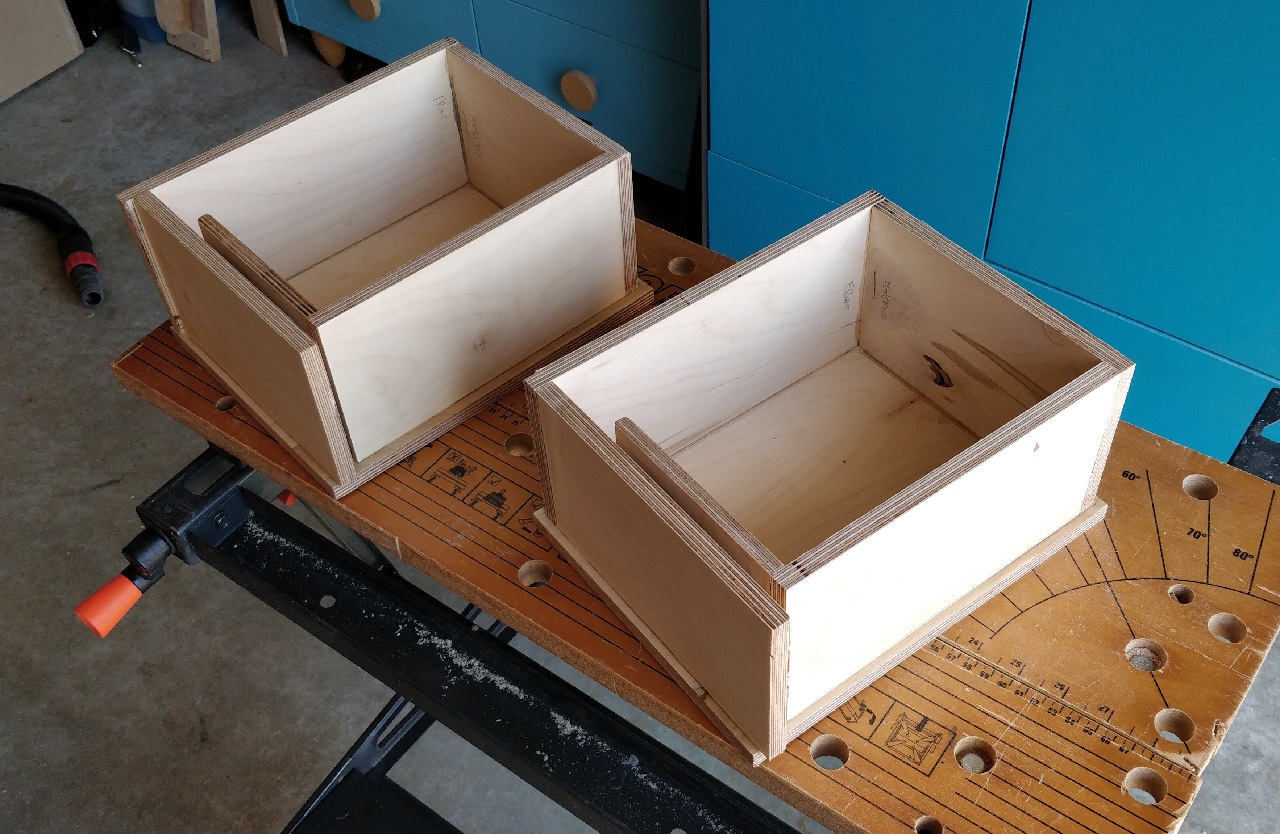

Gisteren het frame van de kastjes afgemaakt. Eerst de nog uitstekende randjes afgefreesd met de kantenfrees:

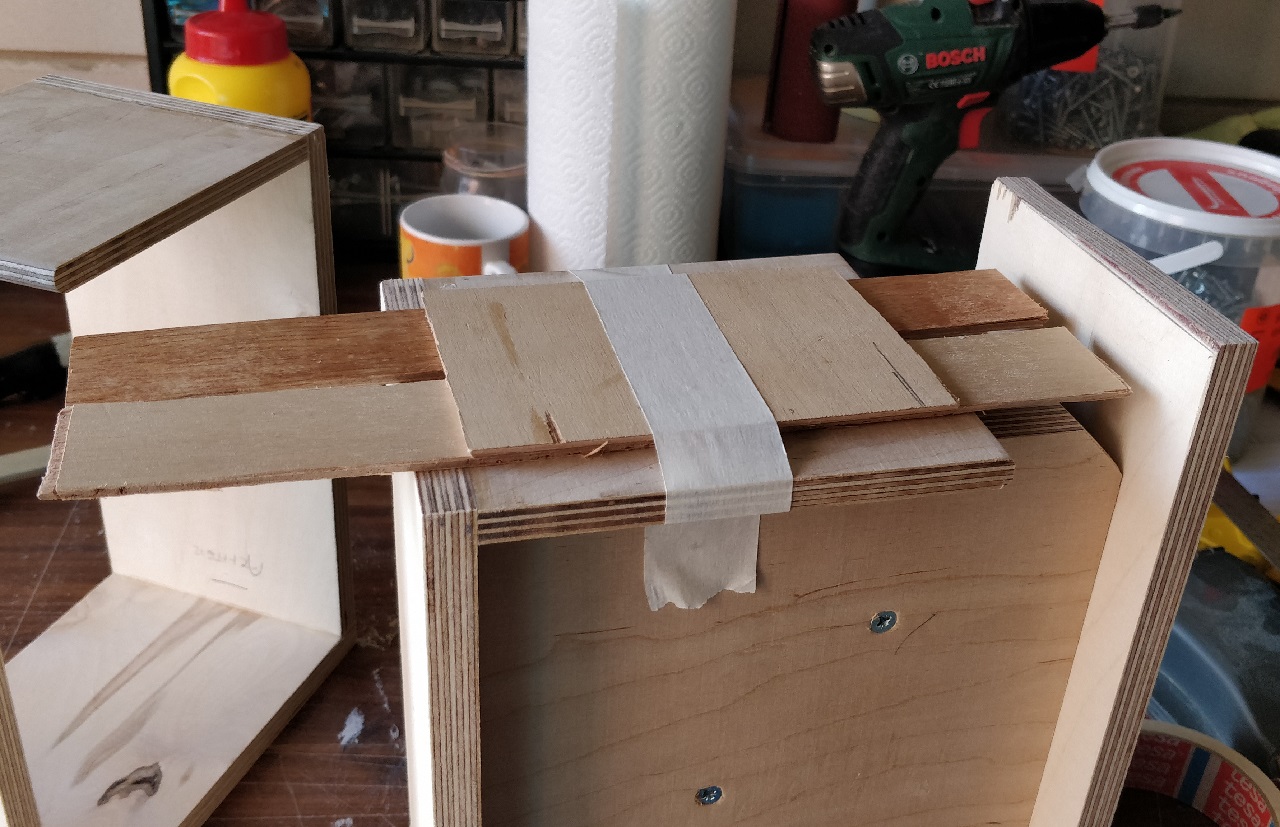

Twee plaatjes triplex van 3 mm worden gebruikt om de slotpoort af te meten:



En dan de boel vastlijmen. Met het hulpstuk wordt de hele boel netjes haaks en evenwijdig gehouden.

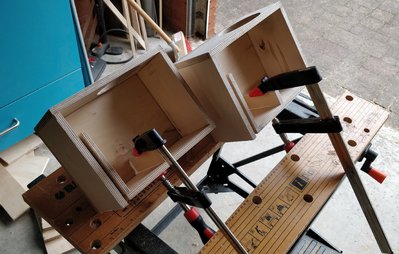

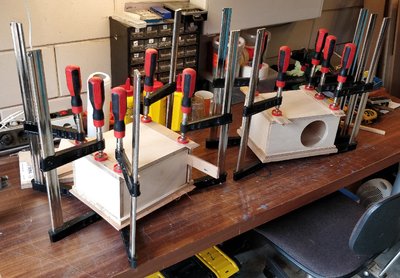

Gisteravond de zijwanden gemonteerd en vannacht de lijm even goed laten drogen




Vanmorgen tijdens de gebruikelijke ochtendwandeling kwam ik (wederom) een schouwspel tegen dat me aan een beroemd componist deed denken:

Ooit allemaal Calimero geweest.

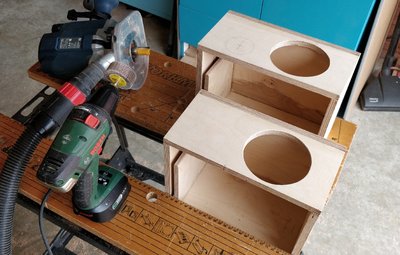

Uit de klemmen gehaald en de kantenfrees er weer langs gehaald:

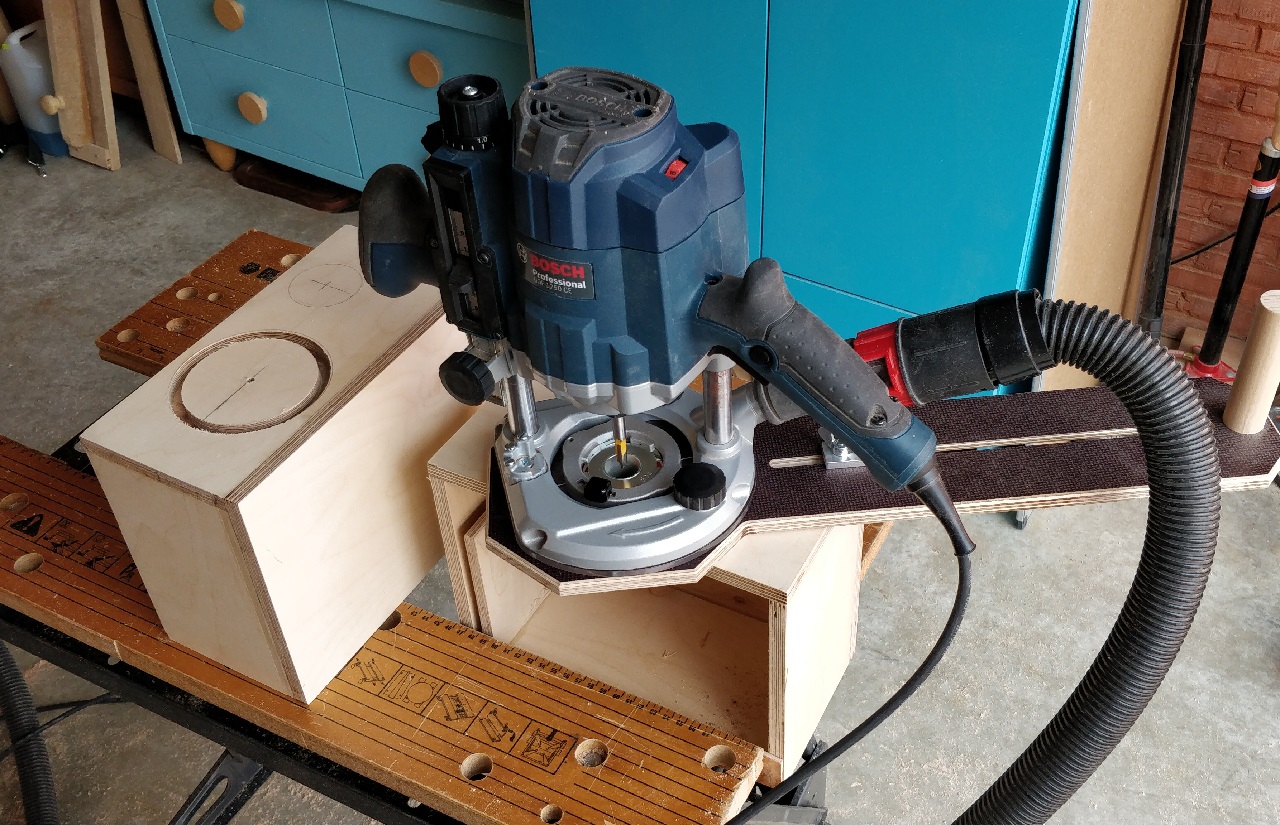

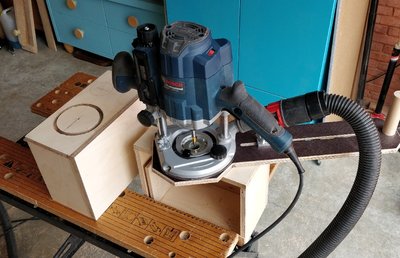

Gaatjes (net niet helemaal door) gefreesd


en met de decoupeerzaag uitgezaagd. De randjes afgewerkt met de kantenfrees met bovenlager en de lamellenschuur.


Tot slot de bracing op het achterpaneel ingelijmd.


Vanavond kunnen met enig geluk de andere zijwanden er op gelijmd worden

Morgen heb ik wat andere dingen te doen....
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
PappaLeo
Projecten: Inimini, TMWW-1, BéBé, Paaskuiken, Calimero

Gebruikersavatar
pappaleo
Berichten: 9944
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Calimero

Berichtdoor pappaleo » do 13 mei 2021, 17:42

Gelijk maar gedaan:
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
PappaLeo
Projecten: Inimini, TMWW-1, BéBé, Paaskuiken, Calimero

Gebruikersavatar
Walt
Berichten: 9681
Lid geworden op: vr 24 feb 2006, 13:33

Re: Calimero

Berichtdoor Walt » do 13 mei 2021, 18:08

Hoe bepaal je de poortlengte, is dat de theoretische lengte en dan 1/3 eraf als kast correctie of iets dergelijks? Inkorten of langer maken naderhand is geen optie lijkt me?


Terug naar “Algemeen Luidspreker Zelfbouw”

Wie is er online

Gebruikers op dit forum: CCBot, cornelis en 1 gast
