Nog een setje Calpamos

Berichtdoor Barry2001 » za 02 jan 2021, 16:14

Inmiddels heb ik alle spulletjes verzameld om ook een set Calpamos te bouwen. Denk bij veel ZBA-ers wel bekend, een ontwerp van Humble Homemade Hifi. Ik heb de veilige weg gekozen voor een bestaand ontwerp, ik ben niet zo'n luidspreker bouwer, en van filtering heb ik al helemaal geen kaas gegeten. Toch is het nog steeds een wens om eens een keer dit formaat te bouwen en een tijd naar te luisteren.

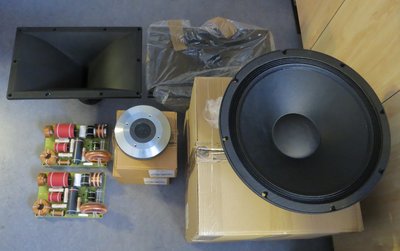

De drivers en filters:


De speakers bouw ik verder naar voorbeeld, met deze uitzondering dat ik met bi-amping wil gaan experimenteren. Ik wil het filter er tussen weg kunnen pluggen, maar niet in een aparte kast onderbrengen, ik wil juist van al die losse kastjes af. Dus de mogelijkheid hebben om of deze passieve filters te gebruiken, of om voor de eindversterkers aktief te gaan filteren. Misschien ook wel als leertraject, door mijn geringe filter ervaring.

Kasten ga ik van 18mm dik berkenmultiplex maken, met houten balkjes intern, buitenkant komt dun mdf tegenaan. Afwerking, zoals ik er nu over denk fineer. Ik heb een proefkastje gemaakt om diverse technieken op te proberen, wat goed gelukt is. Naast deze speakers ga ik een nieuw audio meubel maken, zal ik tzt een apart topic over openen, mede hoe dit eruit komt te zien zal bepalen wat de afwerking vd speakers wordt.

Eerst hier maar eens een begin mee maken :D
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
Zweitse
Berichten: 4425
Lid geworden op: di 23 feb 2010, 13:01
Locatie: Assen

Re: Nog een setje Calpamos

Berichtdoor Zweitse » za 02 jan 2021, 16:27

Leuk project, succes met de bouw.
Inspraak zonder inzicht leidt tot uitspraak zonder uitzicht.

Gebruikersavatar
pappaleo
Berichten: 8889
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Nog een setje Calpamos

Berichtdoor pappaleo » za 02 jan 2021, 16:38

Leuk. :goedzo:

Gebruikersavatar
Shadow
Berichten: 13187
Lid geworden op: vr 28 jan 2011, 20:56
Locatie: Vlissingen

Re: Nog een setje Calpamos

Berichtdoor Shadow » za 02 jan 2021, 17:03

Mooi Barry!
Passed over: Pass Aleph 5
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035

Gebruikersavatar
MechanicalAnimal
Berichten: 3009
Lid geworden op: za 22 mar 2008, 11:31
Locatie: Amersfoort

Re: Nog een setje Calpamos

Berichtdoor MechanicalAnimal » ma 04 jan 2021, 11:54

JA, leuk!!! ik volg.

succes met de bouw Barry :goeie:


ps: voor welk filter heb je eigenlijk gekozen? het originele of het budgetvriendelijkere alternatief?
“I have not failed. I’ve just found 10,000 ways that won’t work” - Thomas Edison

Gebruikersavatar
Leeuwarden
Berichten: 8605
Lid geworden op: zo 19 sep 2004, 14:47
Locatie: Nog niet gevonden

Re: Nog een setje Calpamos

Berichtdoor Leeuwarden » ma 04 jan 2021, 12:36

MechanicalAnimal schreef:

ps: voor welk filter heb je eigenlijk gekozen? het originele of het budgetvriendelijkere alternatief?


Op de foto schittert het budgetfilter vriendelijk filter waarbij ik kan opmerken dat ik daarop al hele mooie componenten zie zoals bv de litze spoelen.
Laatst gewijzigd door Leeuwarden op ma 04 jan 2021, 13:43, 2 keer totaal gewijzigd.

Gebruikersavatar
Barry2001
Algemene moderator
Berichten: 11757
Lid geworden op: zo 22 mar 2009, 16:57
Locatie: Hengelo

Re: Nog een setje Calpamos

Berichtdoor Barry2001 » ma 04 jan 2021, 13:21

Ik vind 'budgetvriendelijker alternatief' een betere omschrijving :mrgreen: Die dus, Maarten.

Gebruikersavatar
MechanicalAnimal
Berichten: 3009
Lid geworden op: za 22 mar 2008, 11:31
Locatie: Amersfoort

Re: Nog een setje Calpamos

Berichtdoor MechanicalAnimal » ma 04 jan 2021, 14:09

Barry2001 schreef:Ik vind 'budgetvriendelijker alternatief' een betere omschrijving :mrgreen: Die dus, Maarten.


hahahahahaha :D



Ljouwert herkende de componenten al met zijn arendsogen, zover kom ik niet :lol:
“I have not failed. I’ve just found 10,000 ways that won’t work” - Thomas Edison

Gebruikersavatar
Leeuwarden
Berichten: 8605
Lid geworden op: zo 19 sep 2004, 14:47
Locatie: Nog niet gevonden

Re: Nog een setje Calpamos

Berichtdoor Leeuwarden » ma 04 jan 2021, 14:14

Met deze componenten zal er best nog verschil zijn met het budget-overschrijdende filter maar ik zou ze best eens naast elkaar willen horen om te ervaren hoe groot dat verschil is...

Gebruikersavatar
pappaleo
Berichten: 8889
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Nog een setje Calpamos

Berichtdoor pappaleo » ma 04 jan 2021, 14:51

Naast elkaar: De filters of de Calpamossen? :mrgreen:

Gebruikersavatar
Leeuwarden
Berichten: 8605
Lid geworden op: zo 19 sep 2004, 14:47
Locatie: Nog niet gevonden

Re: Nog een setje Calpamos

Berichtdoor Leeuwarden » ma 04 jan 2021, 14:54

pappaleo schreef:Naast elkaar: De filters of de Calpamossen? :mrgreen:


Voor het hoogste pret gehalte: beide!

Gebruikersavatar
pappaleo
Berichten: 8889
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Nog een setje Calpamos

Berichtdoor pappaleo » ma 04 jan 2021, 14:57

Ik denk dat het verschuiven van het geluidsbeeld over de breedte van de calpamos (naar links of naar rechts) het grootste verschil uitmaakt bij vergelijking.

Gebruikersavatar
Barry2001
Algemene moderator
Berichten: 11757
Lid geworden op: zo 22 mar 2009, 16:57
Locatie: Hengelo

Re: Nog een setje Calpamos

Berichtdoor Barry2001 » wo 13 jan 2021, 13:17

Dat denk ik ook. Inmiddels komen langzaam bij beetje de overige componenten binnen voor de Calpamosjes. Het wachten is nog even op het hout, een niet geheel onbelangrijke factor in deze. Online besteld, levertijd tot 20 dagen, jongens hebben het druk in deze tijden. Daarna kan het bouwen gaan starten.


Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
pappaleo
Berichten: 8889
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Nog een setje Calpamos

Berichtdoor pappaleo » wo 13 jan 2021, 13:20

Dat is een flinke rij aansluitingen? Hoeveel ga je er maken?

Gebruikersavatar
Barry2001
Algemene moderator
Berichten: 11757
Lid geworden op: zo 22 mar 2009, 16:57
Locatie: Hengelo

Re: Nog een setje Calpamos

Berichtdoor Barry2001 » wo 13 jan 2021, 13:29

6 sets per kant.

Gebruikersavatar
Leeuwarden
Berichten: 8605
Lid geworden op: zo 19 sep 2004, 14:47
Locatie: Nog niet gevonden

Re: Nog een setje Calpamos

Berichtdoor Leeuwarden » wo 13 jan 2021, 13:50

Waarom 6?

Gebruikersavatar
pappaleo
Berichten: 8889
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Nog een setje Calpamos

Berichtdoor pappaleo » wo 13 jan 2021, 13:51

Ik bedoelde hoeveel calpamossen. Maar je houdt het filter extern, begrijp ik.

BTW het is toch een tweeweg?

jvenema
Berichten: 884
Lid geworden op: di 20 aug 2019, 12:38
Locatie: Helmond (bij Eindhoven)

Re: Nog een setje Calpamos

Berichtdoor jvenema » wo 13 jan 2021, 14:04

Wat ik begreep komt filter intern, maar wel met mogelijkheid om iets met Bi-amp te doen met actieve filtering. Met een tweeweg lijken me dan voor het simpele geval 5 sets per box voldoende.
Met een set erin naar filter, twee na filter eruit en twee erin rechtstreeks naar de drivers. Filter uit en driver in kun je dan doorlussen bij gebruik filter. De 6 is me ook niet helemaal duidelijk, 5 wel en waarschijnlijk met wat dingen verbonden houden, zou nog iets minder ook wel lukken, maar of je daar dan zoveel mee opschiet is een tweede.

Gebruikersavatar
ds23man
Ook commercieel actief
Berichten: 24088
Lid geworden op: za 05 sep 2009, 18:46
Locatie: Bananenrepubliek

Re: Nog een setje Calpamos

Berichtdoor ds23man » wo 13 jan 2021, 14:56

Staffelkorting?
Fusion Filterdesign

Gebruikersavatar
Shadow
Berichten: 13187
Lid geworden op: vr 28 jan 2011, 20:56
Locatie: Vlissingen

Re: Nog een setje Calpamos

Berichtdoor Shadow » wo 13 jan 2021, 14:59

Filter input
Filter output
Driver input

3 sets en dat 2x per speaker.
Passed over: Pass Aleph 5
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035

Gebruikersavatar
Barry2001
Algemene moderator
Berichten: 11757
Lid geworden op: zo 22 mar 2009, 16:57
Locatie: Hengelo

Re: Nog een setje Calpamos

Berichtdoor Barry2001 » wo 13 jan 2021, 15:19

De koelkast gaat naar jvenema. Eigenlijk zijn 5 setjes voldoende, maar als ik toch bezig ben alles apart op te zetten kan ik de filter ingang high en low net zo goed ook scheiden, dan kom ik op 6. Kan me nu ook even geen situatie voorstellen waar dit nodig zal zijn, maar wie weet doet zich dit ooit voor.
Dit is het idee:


Ik ga koperstrips maken die ik onder de connectoren kan schroeven, om zo het gewenste pad te maken. Dat is ook de reden van de opstelling, ik kan zo de filter ingangen koppelen, en de filter uitgangen naar de speakers toe. En ben in actief of passief filteren flexibel.
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 27317
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Re: Nog een setje Calpamos

Berichtdoor Henkjan » wo 13 jan 2021, 16:19

Barry2001 schreef:.... Eigenlijk zijn 5 setjes voldoende, maar als ik toch bezig ben alles apart op te zetten kan ik de filter ingang high en low net zo goed ook scheiden, dan kom ik op 6. Kan me nu ook even geen situatie voorstellen waar dit nodig zal zijn, ......
voor biampen met t passieve filter
If it measures good, but sounds bad, you're measuring the wrong thing." ― Dr. Richard C. Heyser

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 27317
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Re: Nog een setje Calpamos

Berichtdoor Henkjan » wo 13 jan 2021, 16:20

Barry2001 schreef:Dat denk ik ook. Inmiddels komen langzaam bij beetje de overige componenten binnen voor de Calpamosjes. Het wachten is nog even op het hout, een niet geheel onbelangrijke factor in deze. Online besteld, levertijd tot 20 dagen, jongens hebben het druk in deze tijden. Daarna kan het bouwen gaan starten.
Afbeelding

ik mis de maatvoering
If it measures good, but sounds bad, you're measuring the wrong thing." ― Dr. Richard C. Heyser

Gebruikersavatar
ds23man
Ook commercieel actief
Berichten: 24088
Lid geworden op: za 05 sep 2009, 18:46
Locatie: Bananenrepubliek

Re: Nog een setje Calpamos

Berichtdoor ds23man » wo 13 jan 2021, 16:32

In die pijpen moet toch wel een beugeltje passen! :beer: :proost:
Fusion Filterdesign

Gebruikersavatar
Shadow
Berichten: 13187
Lid geworden op: vr 28 jan 2011, 20:56
Locatie: Vlissingen

Re: Nog een setje Calpamos

Berichtdoor Shadow » wo 13 jan 2021, 16:35

Daar past mijn arm doorheen ongeveer :rofl:
Passed over: Pass Aleph 5
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035
