Kleine gesloten luidspreker geinspireerd door de beroemde LS3/5a

[AudioDandy]

Beste allen,

Mijn naam is Audio Dandy, en ik ben begonnen met het bouwen van mijn eerste luidspreker project, een kleine gesloten luidspreker geinspireerd door de beroemde LS3/5a,
Ik wil deze luidspreker dadelijk (als hij goed genoeg klinkt) op mijn website gaan zetten als DIY kit onder de open hardware OSHW licentie, met alle bijbehorende schemas, manuals, tekeningen, etc.

Ik wilde de volgende design criteria gebruiken:

1 Alle onderdelen van de luidspreker moeten uit Europa komen, liefst ook bedrijven die op eigen benen staan, en een Europees moederbedrijf als basis hebben.
en moeten gemakkelijk verkrijgbaar zijn voor iedereen.

2 Afmetingen zo nauwkeurig mogelijk als het orgineel

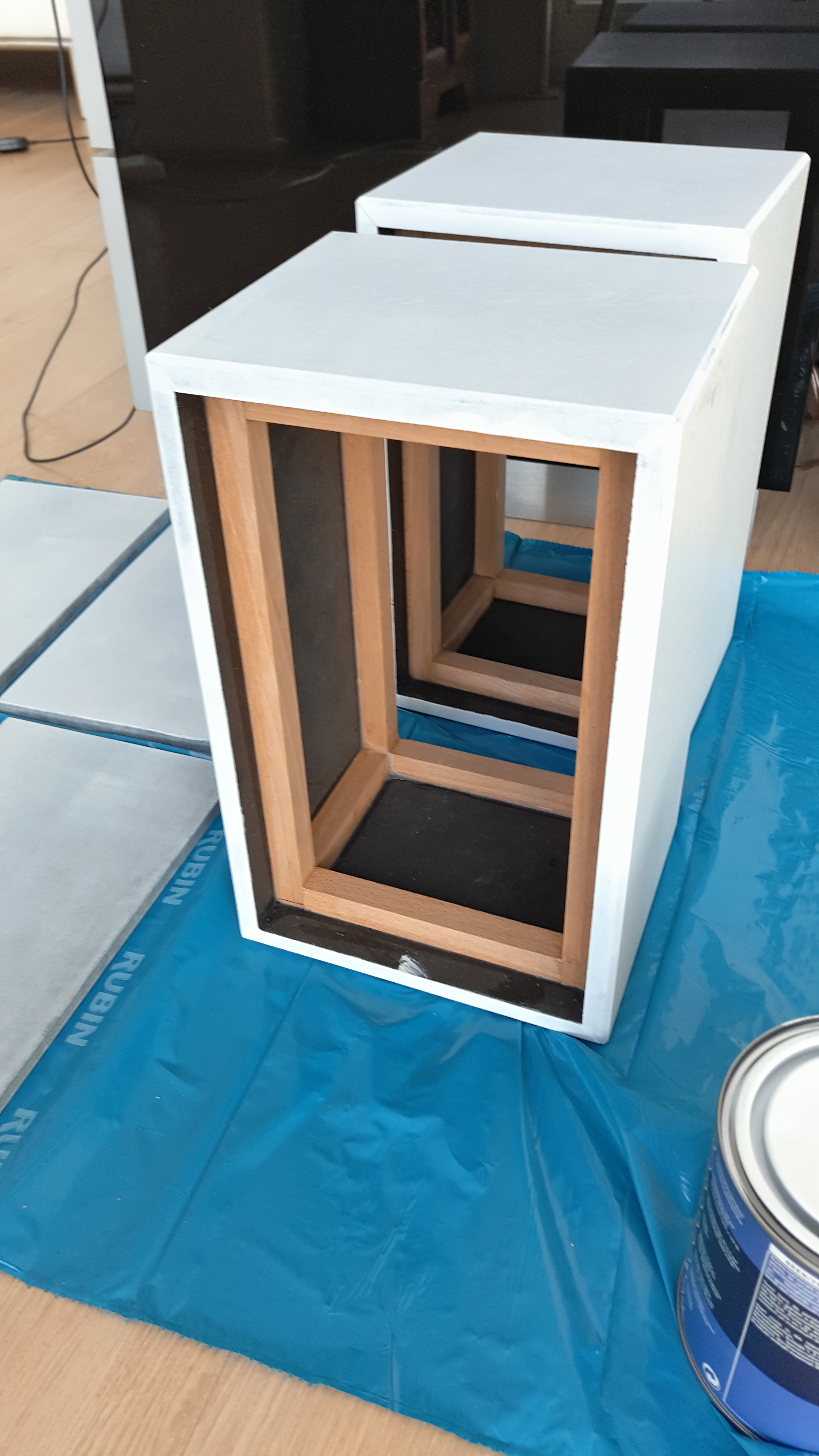

(gesloten systeem, met berkenhouten balkjes frame)
berken multiplex is echter geen vereiste, MDF mag ook

3 XO frequency op 3000 kHz, en uitsluitend gebruik makend van 1e orde lucht/foil spoelen, geen condensators! paper in oil weerstanden mogen wel gebruikt worden

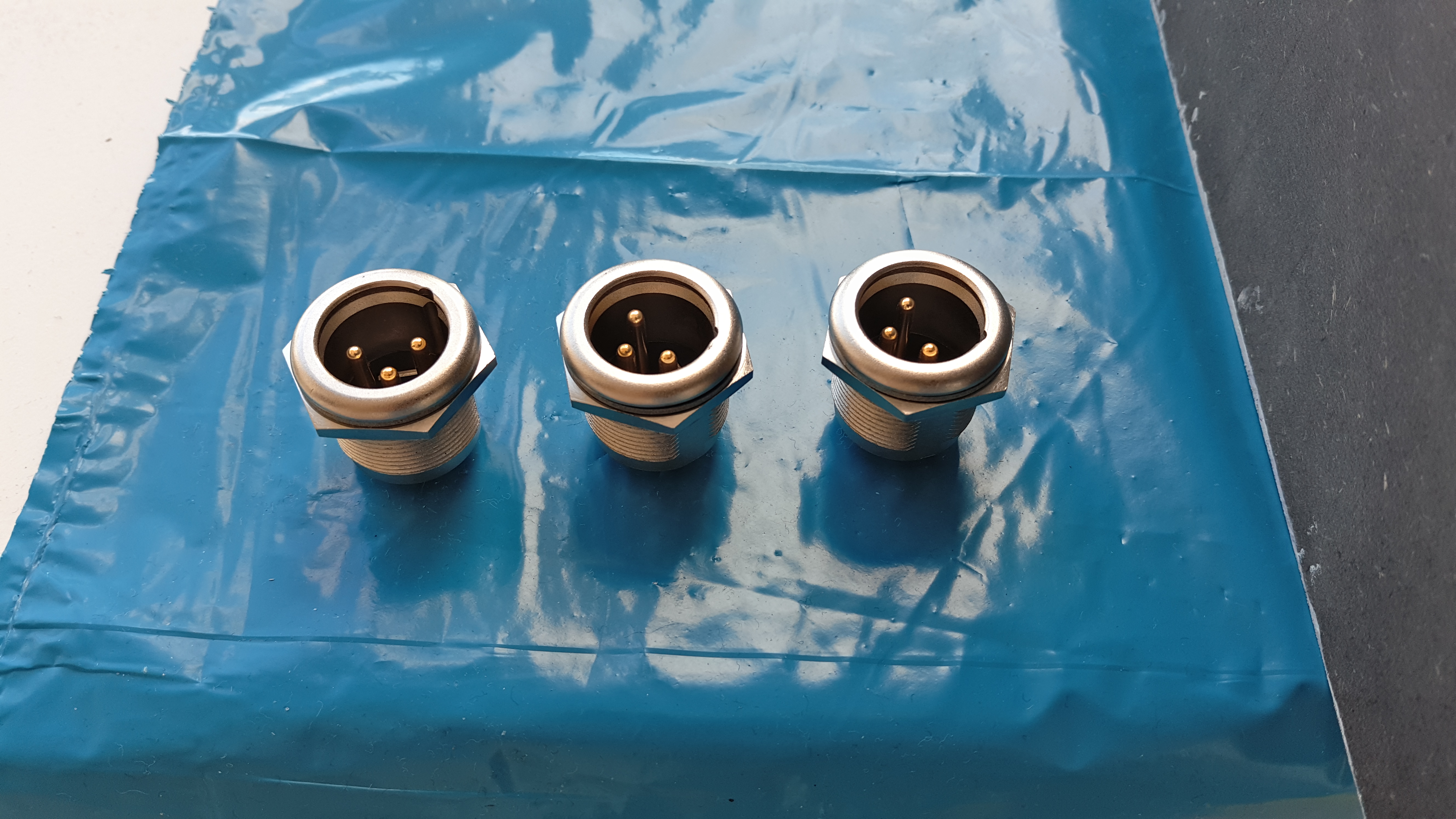

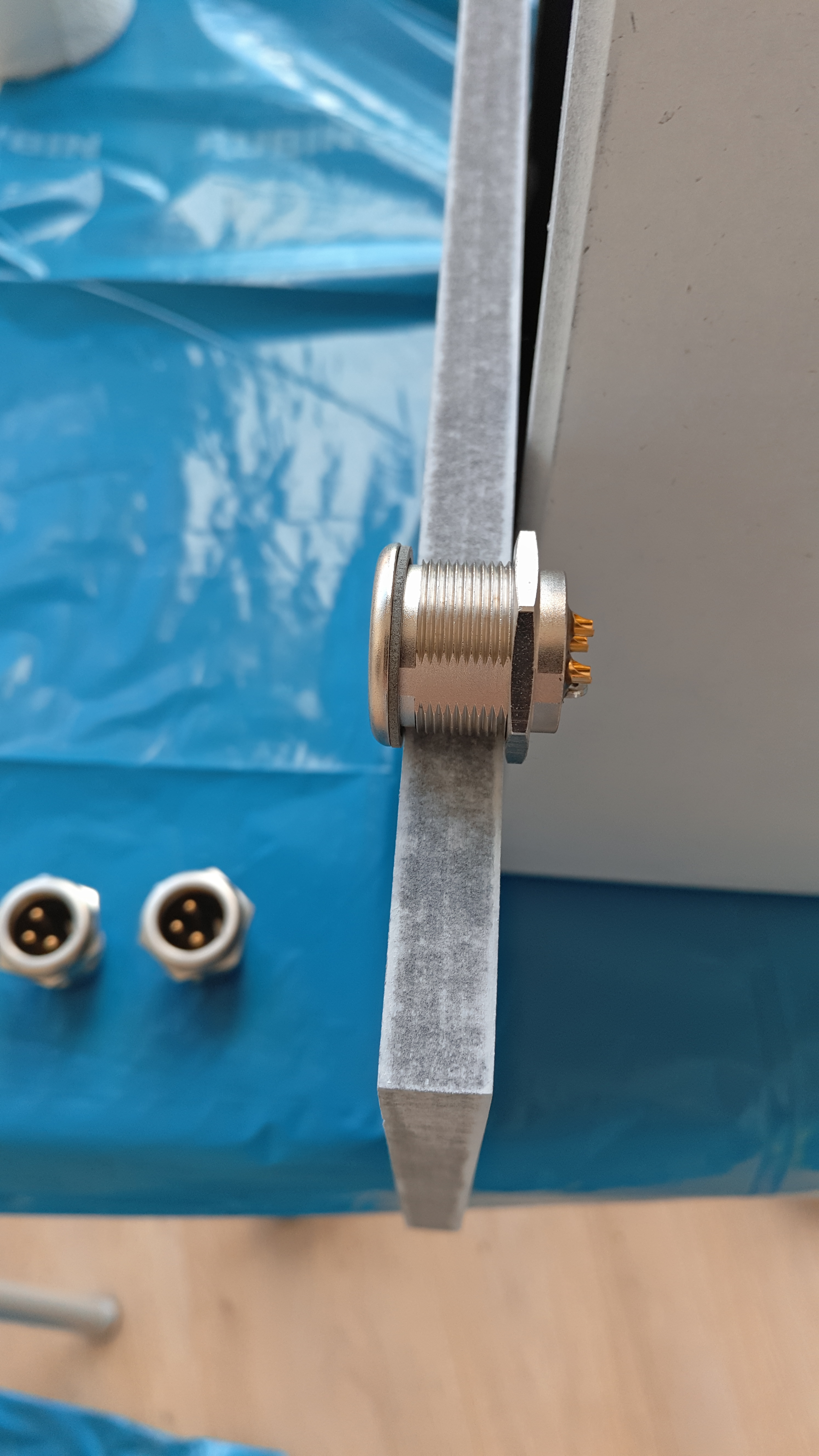

4 Externe XO, ipv interne XO, met XLR connectors
(aarde wilde ik wel gebruiken in dit design)

5 De luidspreker moet goed micro details kunnen weergeven, en ready zijn voor High Resolution muziek materiaal (DXD,DSD 256, 512)

Dit zijn de eisen die ik mijzelf heb opgelegd, omdat dat mijn creativiteit meer prikkelt, maar ook omdat er anders teveel keuzes, mogelijkheden zijn

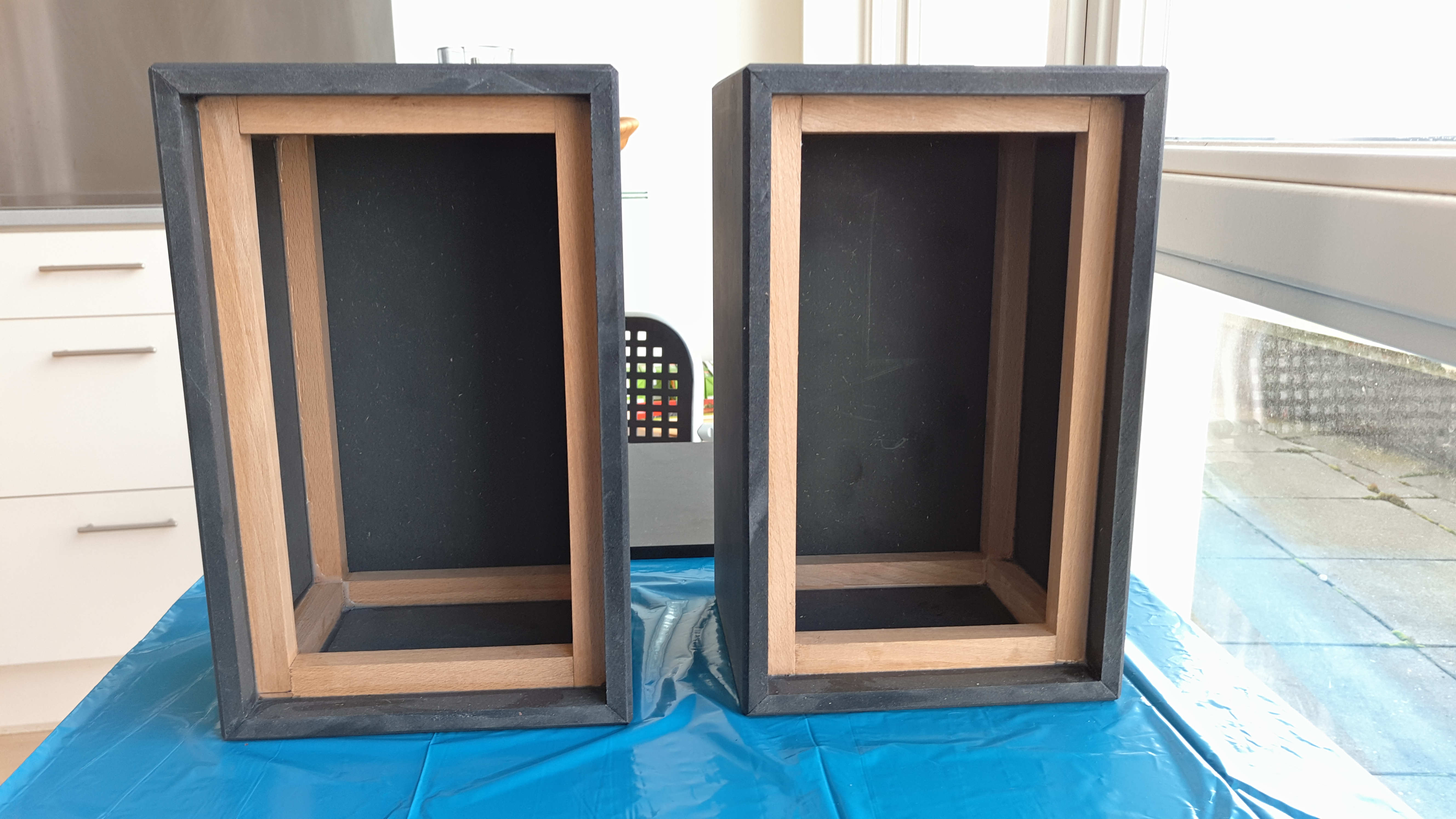

De kast is ondertussen klaar, nu komt de vraag welke speaker unis kan ik het beste gebruiken voor deze behuizing?

[Leeuwarden]

Papier olie weerstand?

[Shadow]

HIGH RES Muziek?

[AudioDandy]

sorry paper in oil capacitors bedoelde ik, maar dat zijn natuurlijk ook condensators
High-Res muziek is muziek materiaal opgenomen in DXD, Of DSD (kan ook PCM zijn 32bit/192 khz, etc)

[ds23man]

Knap als je een filter kan bouwen zonder condensatoren. Voor je tweet heb je al 1 nodig om hem enige overlevingskans te geven.

[leonidas]

@ ds23man ,

Ik speel al een jaar met mijn Krill monitor : geen condensatoren !!
Mensen die hier komen luisteren zeggen altijd dat ik hard draai !!

Als je dit goed doet : geen enkel probleem !!

mvgr. Leon

[AudioDandy]

Bestandsbron: http://modelpromo.nl/AudioDandy-LS3-5a0001.jpg

Bestandsbron: http://modelpromo.nl/AudioDandy-LS3-5a0002.jpg

Bestandsbron: http://modelpromo.nl/AudioDandy-LS3-5a0003.jpg

Bestandsbron: http://modelpromo.nl/AudioDandy-LS3-5a0004.jpg

Bestandsbron: http://modelpromo.nl/AudioDandy-LS3-5a0005.jpg

[AudioDandy]

Bestandsbron: http://modelpromo.nl/AudioDandy-LS3-5a0006.jpg

Bestandsbron: http://modelpromo.nl/AudioDandy-LS3-5a0007.jpg

Bestandsbron: http://modelpromo.nl/AudioDandy-LS3-5a0008.jpg

Bestandsbron: http://modelpromo.nl/AudioDandy-LS3-5a0009.jpg

Bestandsbron: http://modelpromo.nl/AudioDandy-LS3-5a0010.jpg

Bestandsbron: http://modelpromo.nl/AudioDandy-LS3-5a0011.jpg

[AudioDandy]

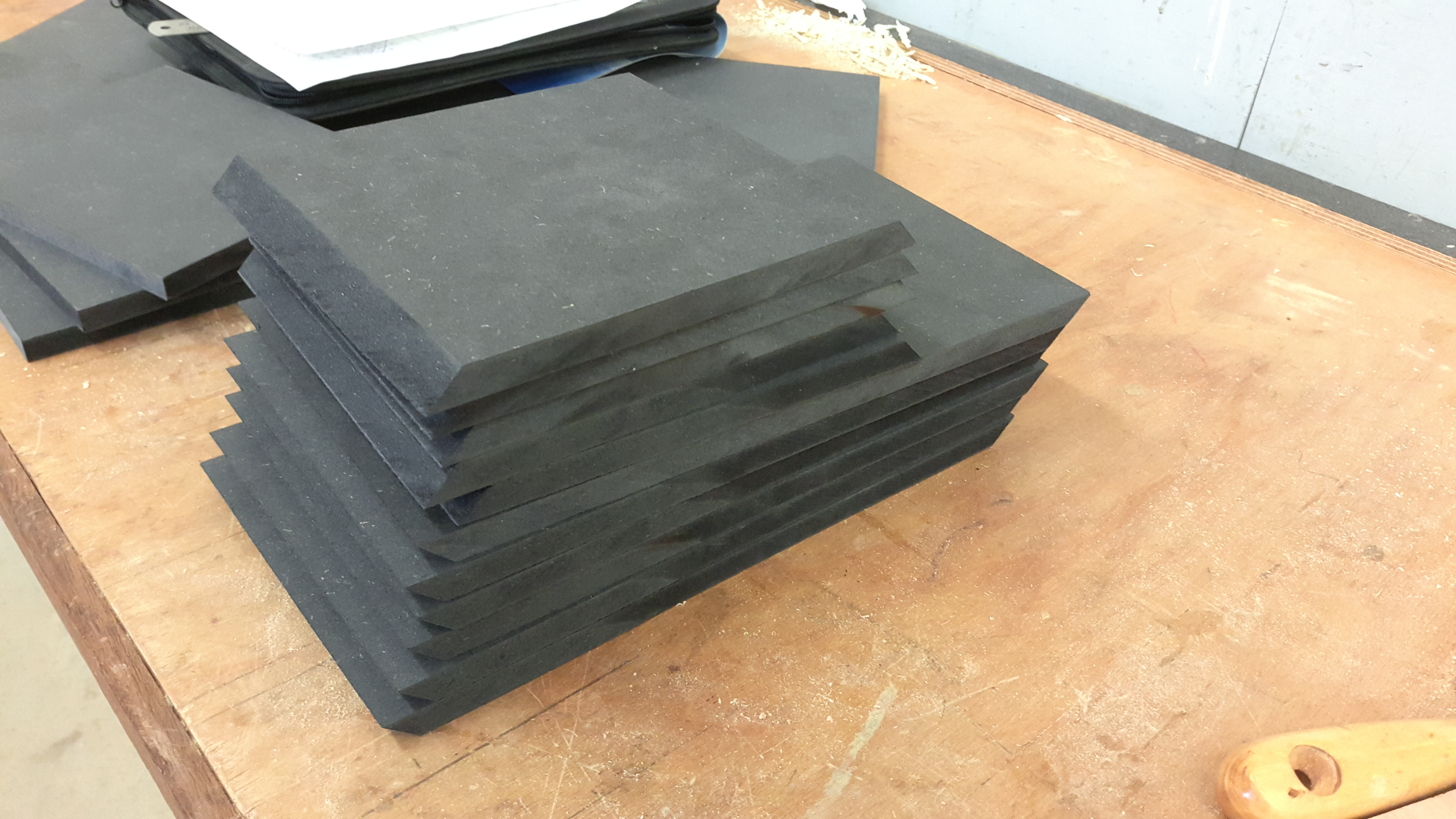

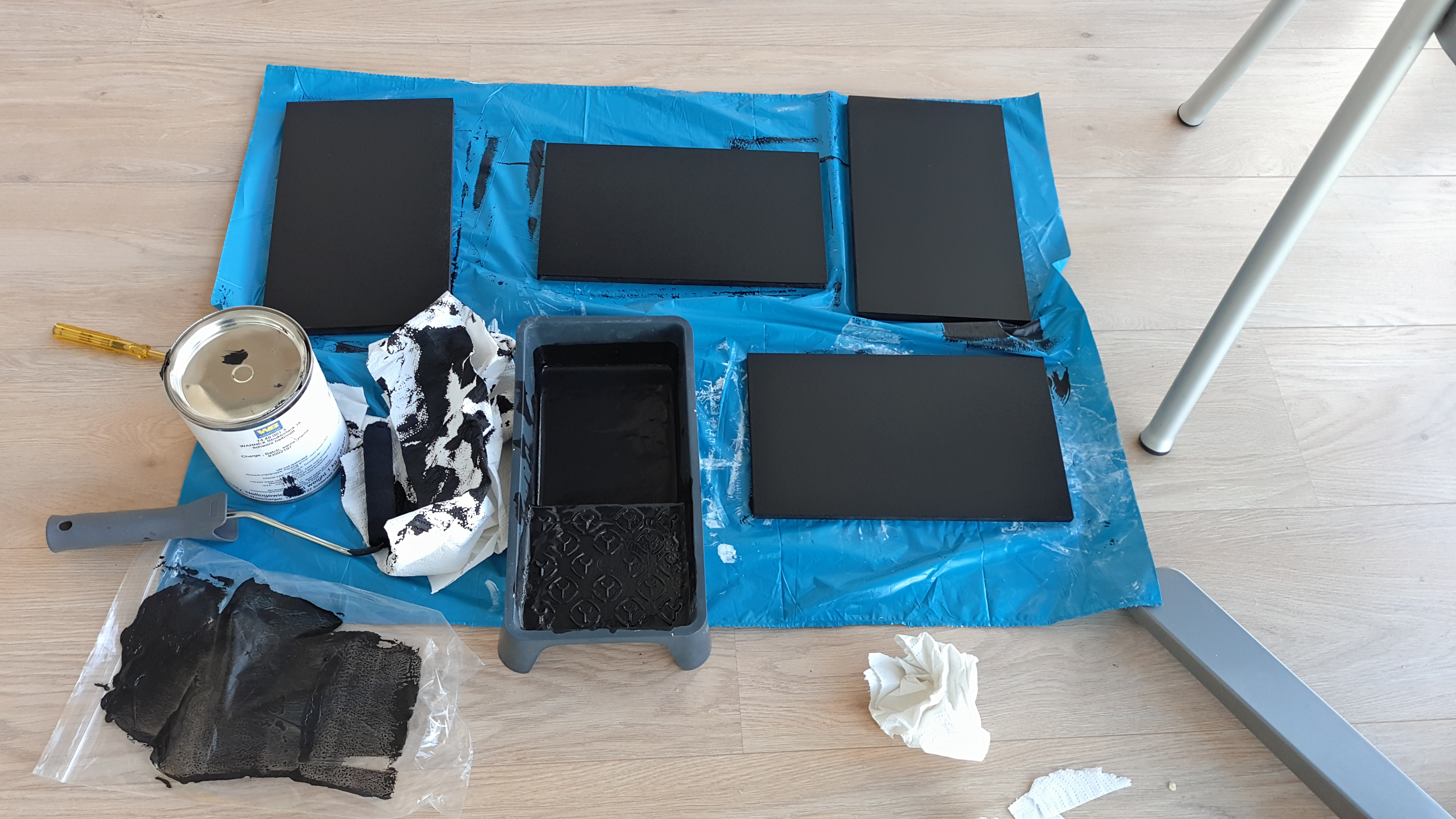

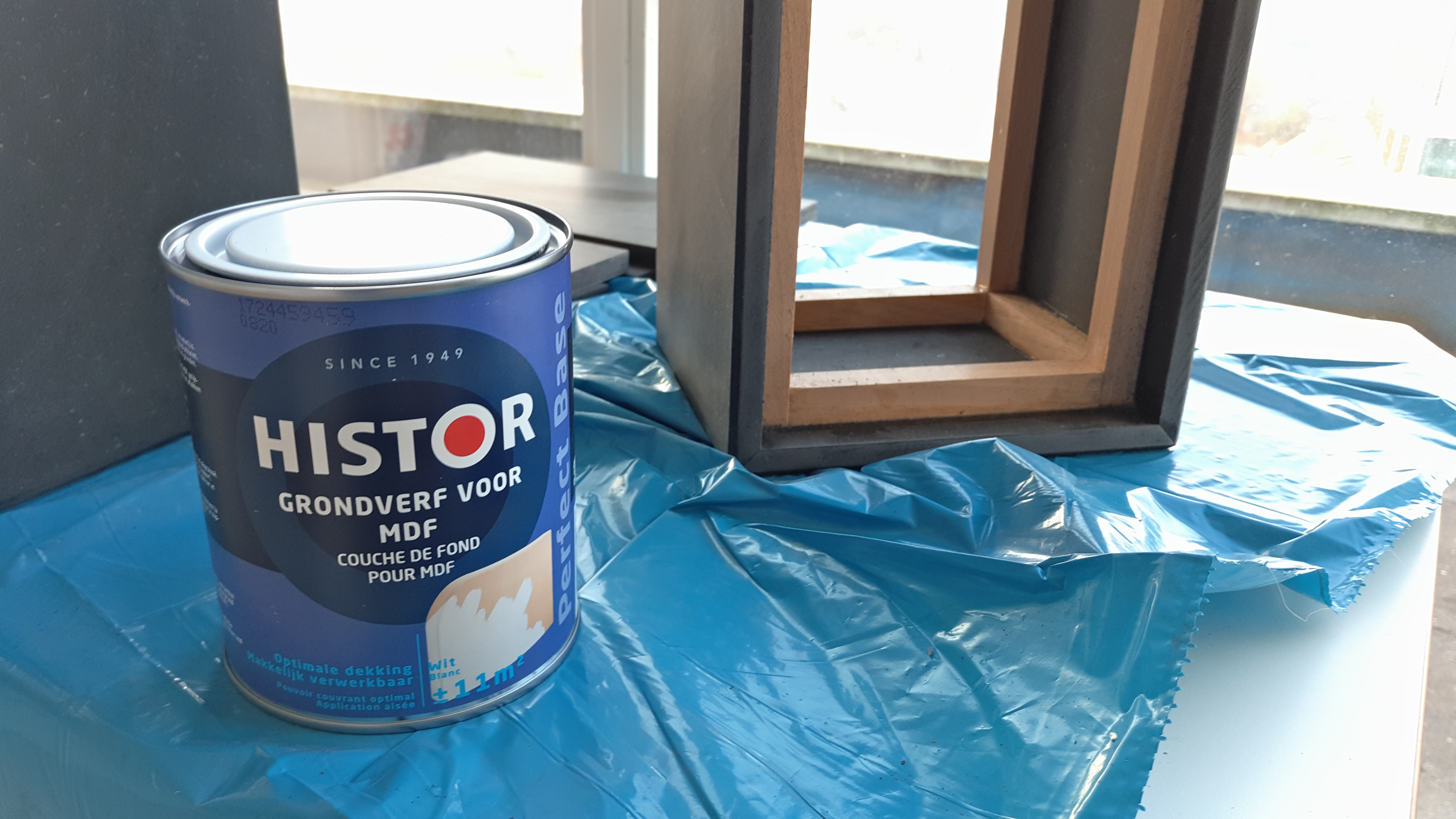

Ik had in eerste instantie gekozen voor MDF zwart (door en door) zodat de luidspreker niet geverfd hoefde te worden

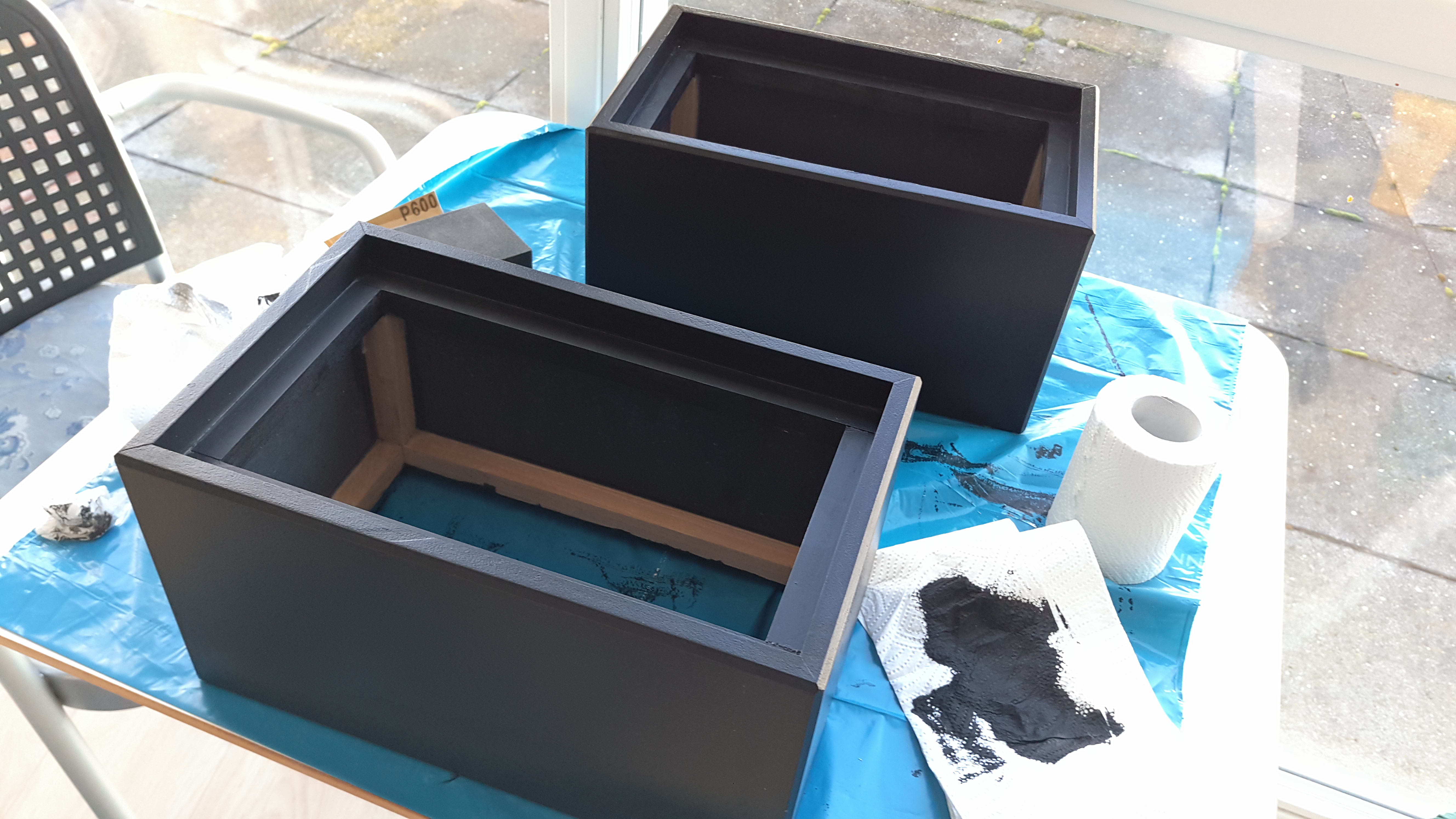

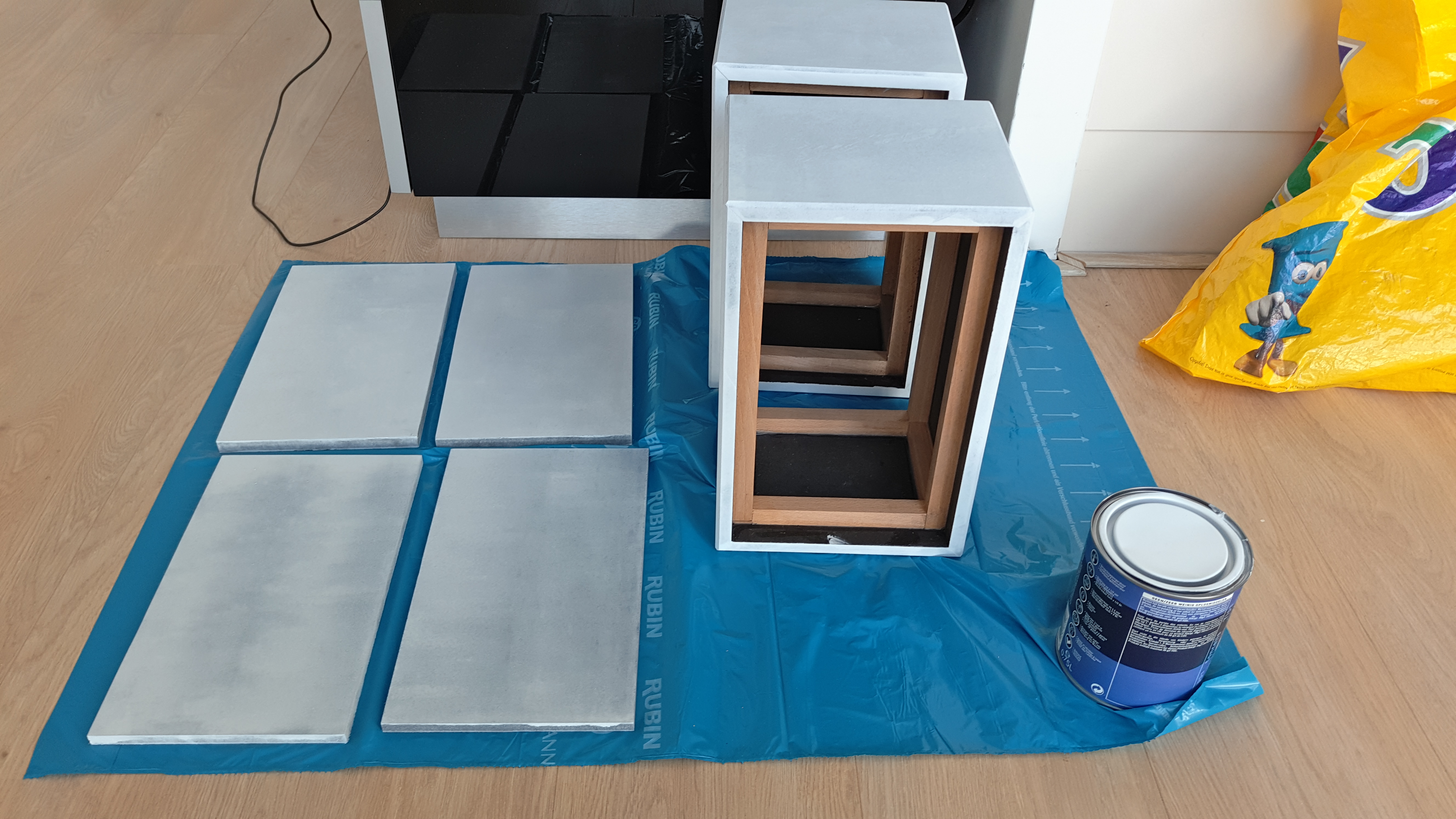

Maar ik vond de uiteindelijke "look" van zwart MDF niet mooi, dus ik heb gekozen voor WARNEX zwart verf met de roller,
gemakkelijk, en ook gemakkelijk te repareren (er gewoon overheen verven

De volgende stap is; welke units ga ik nu gebruiken voor dit project?

Ik dacht aan het volgende:

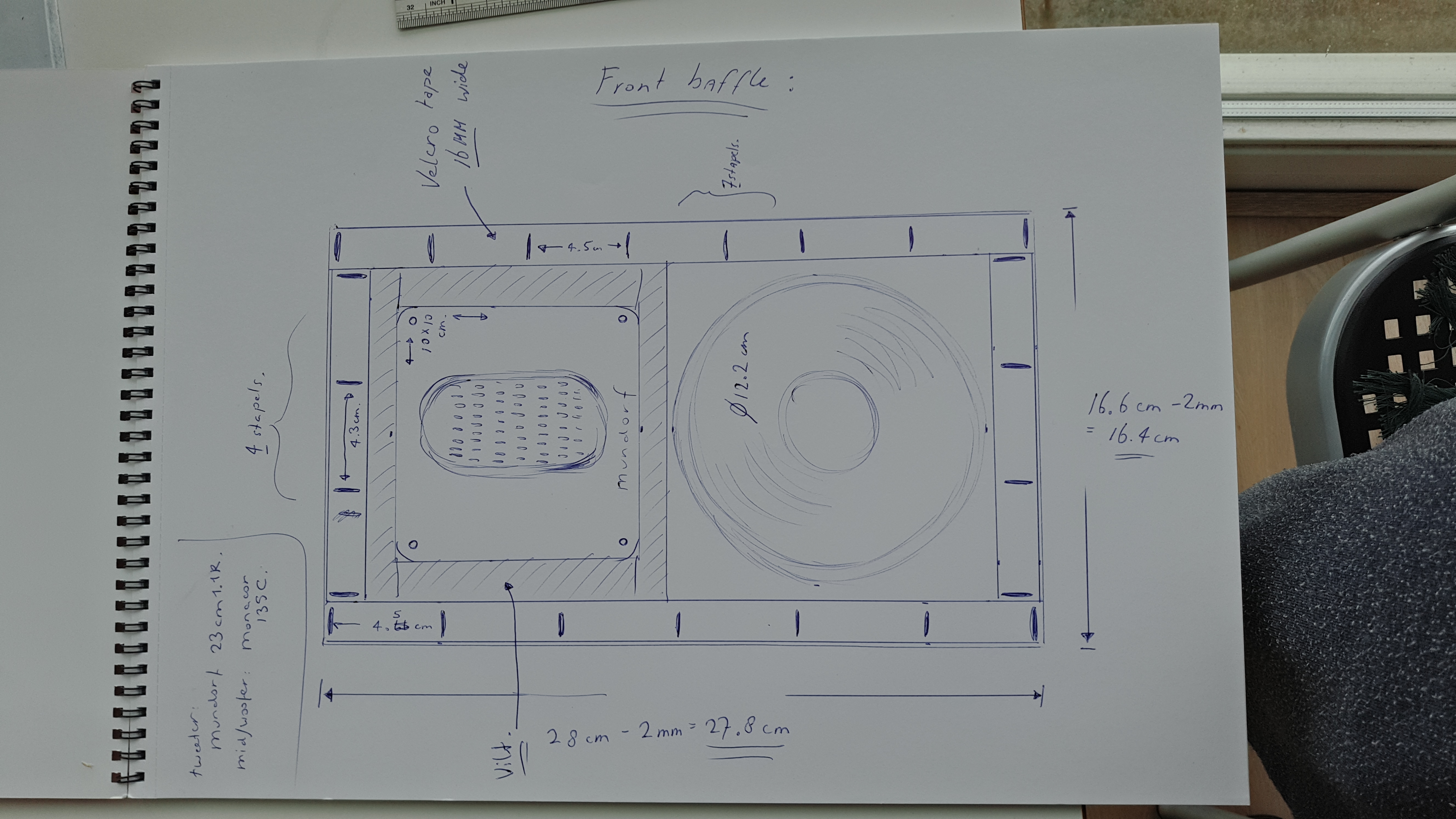

tweeter: Mundorf AMT 23CM1.1-R (deze past ook precies, en kan bij 6 dB rond de 3 kHz gecrossed worden, volgens Mundorf

5 inch mid/woofer: Audax HM130C0

of de PHL 900Nd

(de laatste is lastig omdat deze niet rear mounted kan worden, vanwege zijn dikke, en van ribbels voorziene rand, ik ben bang voor lekken van lucht)

Denken jullie dat dit een goede match zou kunnen zijn? of zijn er misschien andere betere kandidaten?

(Let wel, geen luidsprekers uit China, USA, alleen Europeesche fabrikanten voor dit project)

[Walt]

Waarvoor zijn die XLR aansluitingen? Die gebruiken we tegenwoordig niet meer om de versterker aan de speaker aan te sluiten, neem dan speakon of gewoon banaan bussen.

[Dynky]

4 Externe XO, ipv interne XO, met XLR connectors
(aarde wilde ik wel gebruiken in dit design)

[Henkjan]

Knap als je een filter kan bouwen zonder condensatoren. Voor je tweet heb je al 1 nodig om hem enige overlevingskans te geven.

Serie filter, dan kan t. Tony Gee heeft dat al eens gedaan (naam van t ontwerp ff kwijt)

[Walt]

Zie hier:

http://karma-audio.dk/Delefilter-uden-kondensator.html

Ooit zelf ook gebruikt in een kleine 2-weg, klonk prima.

Gr. Walter

[mikekiwi]

Knap als je een filter kan bouwen zonder condensatoren. Voor je tweet heb je al 1 nodig om hem enige overlevingskans te geven.

Serie filter, dan kan t. Tony Gee heeft dat al eens gedaan (naam van t ontwerp ff kwijt)

Dat is de Paper Hatt, die is condensatorloos en heeft een grote overlevingskans kan ik uit praktijk beamen

[Shadow]

Mooi werkplaatsje trouwens

[SARK]

@Wouter @Maarten .... waar hebben jullie de beuken/berken balkjes gehaald

[AudioDandy]

Bedankt voor jullie info,

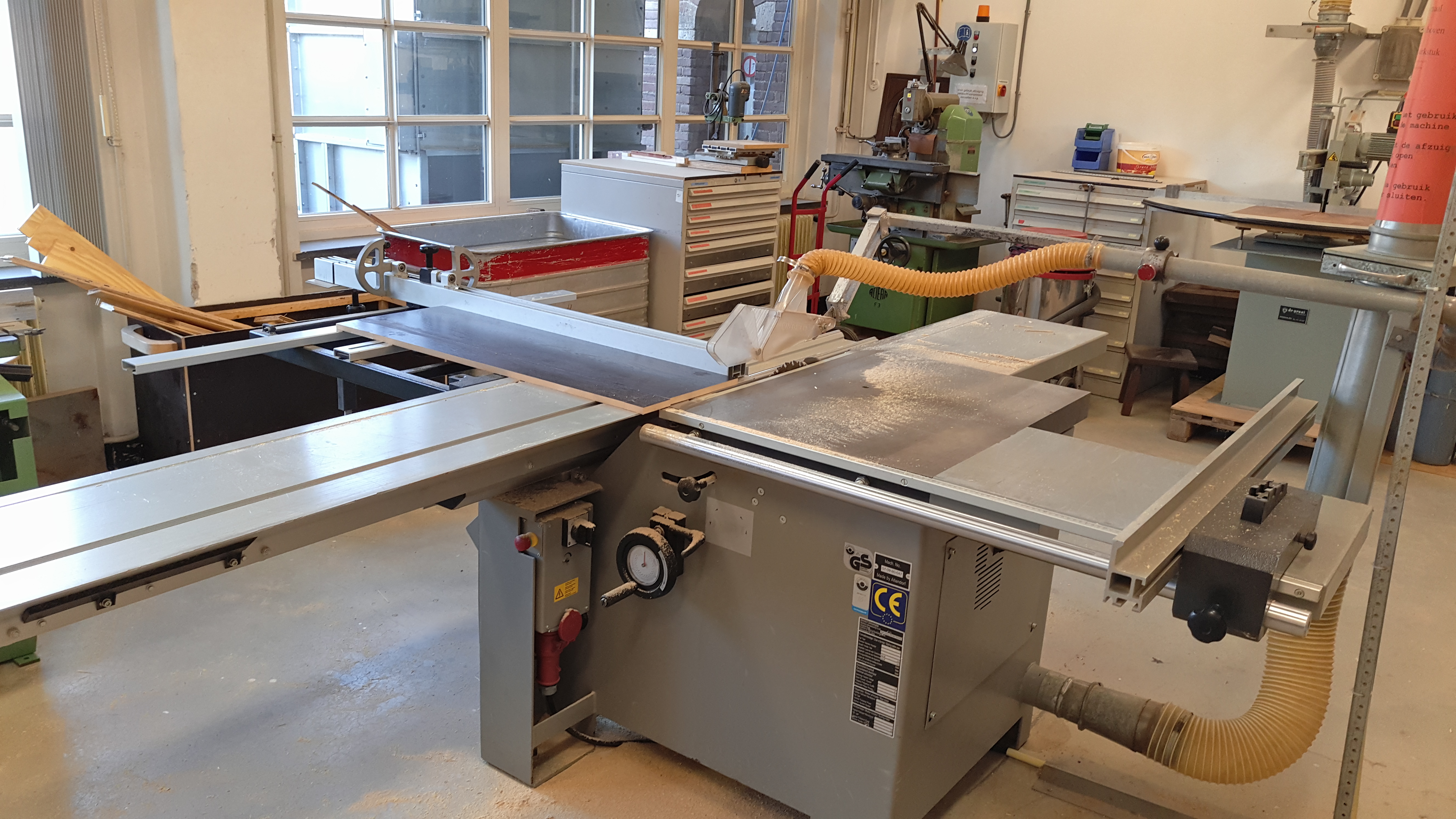

De werkplaats is een hobby club waar ik lid van ben, ze hebben daar ongeloofelijk veel machines van de voormalige Philips fabrieken staan, ik bof inderdaad

mooi filter, serie is inderdaad een optie, bedankt voor delink, ik ga het bestuderen.

De beukenhoutjen latjes heb ik van een LS3/5A Yahoo Group member kunnen overnemen, ik geloof dat ze op maat
uit een beukenhouten balk gezaagd zijn.
ik zal na vragen waar hij dat gedaan heeft.

[AudioDandy]

Heeft iemand op dit forum ervaring met de Audax HM130C0?
zou dit een goede keus zijn?

[Pjotr]

@Wouter @Maarten .... waar hebben jullie de beuken/berken balkjes gehaald

Beuken of berken? Dat is nogal een verschil in houtsoort. Beuken latten heb ik bij de Karwei veel gehaald, staat bij het metaal profiel. Hangt er natuurlijk vanaf hoe groot je het wilt.

[SARK]

Maarten heeft het in een eerdere post over berken en hier meldt hij dat het beuken balkjes zijn (ik denk dat beuken hetfijnste is voor dit soort constructies).

[ray5150]

(Let wel, geen luidsprekers uit China, USA, alleen Europeesche fabrikanten voor dit project)

Zal moeilijk worden, KEF heeft tegenwoordig een Chinees moeder bedrijf : https://en.wikipedia.org/wiki/KEF

[AudioDandy]

ik haal inderdaad berken en beuken door elkaar, maar het is dus "beuken" op zijn Engels "beech"
net zoals de BBC dit voor geschreven heeft, deze zijn bij de gewone bouwmarkten nauwlijks meer te krijgen
je moet ze bij een specialitische houthandel laten zagen...
ik kom hier nog op terug, want makkelijk verkrijgbaar is een vast gegeven van dit project, ik laat jullie het nog weten
waar je deze kunt laten zagen

[AudioDandy]

Het is niet mijn intentie om een LS3/5a kloon te maken, want dan kan ik net zo goed een Falcon kit kopen, deze luidspreker is
geinspireerd door, next step, met de nieuwste drivers, XO, etc maar wel met respect voor het oorspronkelijk design, maar dan met mijn twist er aan gegeven

[AudioDandy]

Ter info: De Beuken houten latjes zijn te maken in de Hubo Houtwinkel in Bladel, de afmetingen zijn 16x16 mm

[ray5150]

De meeste bouwmarkten verkopen ook beuken stofdorpels, daarvan kun je ook mooie latjes van (laten) zagen :
https://www.gamma.nl/assortiment/stofdo ... /p/B162214
https://www.hornbach.nl/shop/Stofdorpel ... tikel.html
