AL130 / NEO3PDR Monitor

Berichtdoor Shadow » zo 09 feb 2020, 13:56

Naar aanleiding van dit draadje kocht ik 6 jaar geleden een paar monitors van Jeroen_D, met het idee om ze zelf nog eens na te bouwen. Het liep anders, m’n vader was net overleden, moeders hield grote schoonmaak en met dat ik haar hielp kwamen we er eigenlijk achter dat de stereo installatie van het ouderlijk huis de container in moest. Na overleg besloot ik dat de monitors en een NAD reciever bij haar zouden komen te staan, eigenlijk bedoeld voor de slaapkamer, reciever net volledig van nieuwe condensatoren voorzien, maar goed.

Nu was ik aan een setje monitors begonnen met het idee alles vanaf ‘0’ te doen, maar ik merk dat de tijd en ruimte gewoon te kort schieten, andere hobby’s, werk, de kinderen, alles wil aandacht en iets nabouwen is dan handiger. Ook merk ik dat de versterkerbouw me meer plezier geeft eigenlijk :think:

Welnu, een paartje AL130 is aangeschaft, de B&G NEO3 hadden we nog nieuw in doos en Jeroen heeft destijds het filter heel goed gedocumenteerd, de kast iets minder, maar gezien het feit dat ik het origineel in de buurt heb komt dat wel goed.

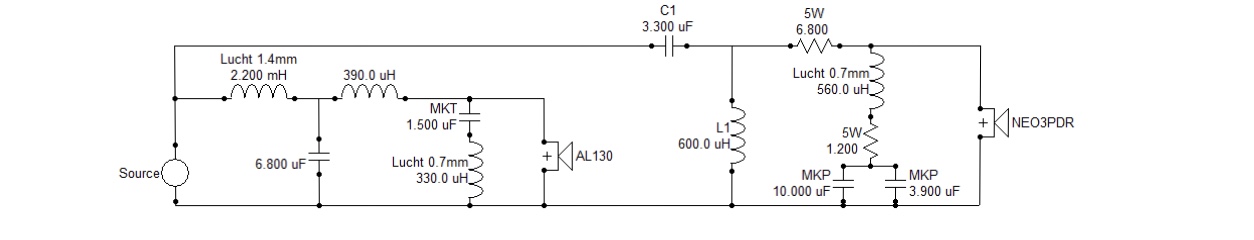

Schema;

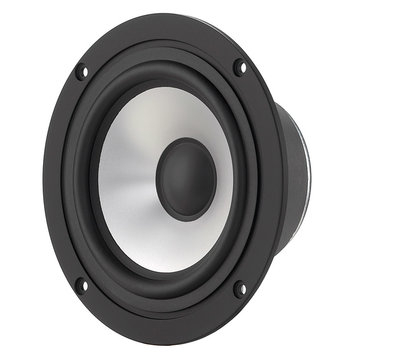

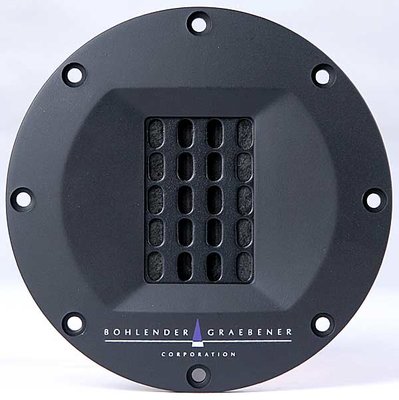

Drivers;

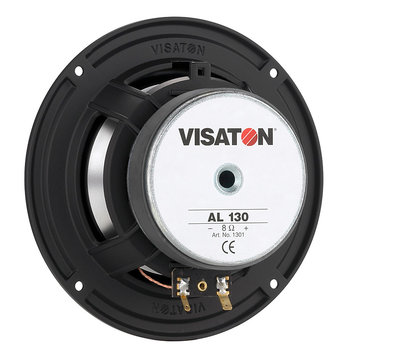

De speaker zoals ie uit de werkplaats van Jeroen kwam;



Ik wil voor een afwerking gaan met dezelfde zwarte baffle en achterkant, maar in plaats van timmerplaat op zijkanten en boven/onderkant wil ik er fineer op plakken. Ze komen dit keer hopelijk wel op de slaapkamer terecht :lol: ( en dan kunnen de DT3W’s eindelijk mee naar m’n werk )

Affijn, leuke knutsel in aantocht dus O:)
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
indoubt
Berichten: 1348
Lid geworden op: vr 29 apr 2005, 0:17
Locatie: Sweet lake city

Re: AL130 / NEO3PDR Monitor

Berichtdoor indoubt » zo 09 feb 2020, 17:47

Leuk,

Ik bedacht me van de week dat ik eigenlijk nieuwe luidsprekers voor de eetkamer nodig heb.

Ik heb nog een setje B&G Neo3 pdr's liggen, een setje (goede!) SPH-135KEP's en een stapeltje notenhout plankjes
Always be in doubt until sure

Gebruikersavatar
Shadow
Berichten: 10804
Lid geworden op: vr 28 jan 2011, 20:56

Re: AL130 / NEO3PDR Monitor

Berichtdoor Shadow » zo 09 feb 2020, 17:54

indoubt schreef:Leuk,

Ik bedacht me van de week dat ik eigenlijk nieuwe luidsprekers voor de eetkamer nodig heb.

Ik heb nog een setje B&G Neo3 pdr's liggen, een setje (goede!) SPH-135KEP's en een stapeltje notenhout plankjes


Zo, mooi geel is niet (?) lelijk :shock:

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: AL130 / NEO3PDR Monitor

Berichtdoor tonvandeacker » zo 09 feb 2020, 18:22

Mooi project...nabouwen is niks mis mee...doe ik ook.
Valt ook niet mee iets van 0 af zelf te bedenken.

We gaan het volgen wat je allemaal gaat maken....leuk...
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
indoubt
Berichten: 1348
Lid geworden op: vr 29 apr 2005, 0:17
Locatie: Sweet lake city

Re: AL130 / NEO3PDR Monitor

Berichtdoor indoubt » zo 09 feb 2020, 18:26

ach, ik ben er ooit in 2009 aan begonnen. projectje is op de plank gerijpt:) :lol:
Always be in doubt until sure

Gebruikersavatar
Shadow
Berichten: 10804
Lid geworden op: vr 28 jan 2011, 20:56

Re: AL130 / NEO3PDR Monitor

Berichtdoor Shadow » wo 19 feb 2020, 22:09

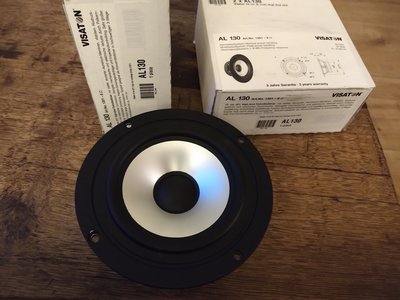

Nou die zijn dus binnen :sure:



Dacht ff dat ik iemand door de brievenbus moest trekken, maar het kwam goed...
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
SSassen
Berichten: 9375
Lid geworden op: vr 22 apr 2005, 10:21
Locatie: Zuidoostbeemster

Re: AL130 / NEO3PDR Monitor

Berichtdoor SSassen » wo 19 feb 2020, 22:19

Shadow schreef:Dacht ff dat ik iemand door de brievenbus moest trekken, maar het kwam goed...


Dan wel iemand meenemen die het voor ons filmt, want da’s entertainment :proost: ...
Mediocre is not my middle name.

Gebruikersavatar
Pjotr
Berichten: 22667
Lid geworden op: do 26 aug 2004, 18:34
Locatie: bollenstreek

Re: AL130 / NEO3PDR Monitor

Berichtdoor Pjotr » wo 19 feb 2020, 22:24

Schiet je dan al zoveel op met je audiofiel verantwoord dieet dat je met je propeller camera door brievenbussen kunt? :shock: Ja dat is wel entertainment :lol:
Peter de Jong

Gebruikersavatar
SSassen
Berichten: 9375
Lid geworden op: vr 22 apr 2005, 10:21
Locatie: Zuidoostbeemster

Re: AL130 / NEO3PDR Monitor

Berichtdoor SSassen » wo 19 feb 2020, 22:27

Nee, dat past niet ...
Mediocre is not my middle name.

Gebruikersavatar
pappaleo
Berichten: 7686
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: AL130 / NEO3PDR Monitor

Berichtdoor pappaleo » do 20 feb 2020, 11:23

Nadat de betreffende persoon door de brievenbus getrokken is toch wel?
Kan de drone er direct achteraan.
Sensatie !

Gebruikersavatar
Shadow
Berichten: 10804
Lid geworden op: vr 28 jan 2011, 20:56

Re: AL130 / NEO3PDR Monitor

Berichtdoor Shadow » do 20 feb 2020, 11:36

Es bezig met de spullen voor het filter, ik wou overal gewoon Clarity Cap gebruiken omdat er behalve de 3.3uF niks in serie zit, die C wil ik dan een Audyn Cap plus of Mundorf capje voor pakken, in deze waardes is dat nog te betalen...

Gebruikersavatar
Shadow
Berichten: 10804
Lid geworden op: vr 28 jan 2011, 20:56

Re: AL130 / NEO3PDR Monitor

Berichtdoor Shadow » do 20 feb 2020, 11:45

of zou voor de parallel netwerkjes nog een goedkoper capje volstaan?

Gebruikersavatar
satefan
Berichten: 1860
Lid geworden op: za 30 jan 2010, 20:11
Locatie: Lelystad

Re: AL130 / NEO3PDR Monitor

Berichtdoor satefan » do 20 feb 2020, 15:23

Deed ik met de Prestigious Two ook zo inderdaad. Daar zit een cap in de signaalweg van de tweet. Daar dus een knappe voor genomen. Ik dacht een clarity cap silver oid. De rest wat parallel stond (30uf of zo) in de el-cheapo uitvoering. Werkte prima!
Normaal is niets anders dan het gemiddelde van alle afwijkingen.

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 25528
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Re: AL130 / NEO3PDR Monitor

Berichtdoor Henkjan » do 20 feb 2020, 15:38

het filter wordt bepaald door alle componenten. serie en parallel. het kan de moeite waard zijn om met de parallelle C's van de LP van het midfilter te experimenteren.

wel zal t zo zijn dat bv impedantie correcties in een frequentie gebied werken waar een elko goed genoeg werkt.
If it measures good, but sounds bad, you're measuring the wrong thing." ― Dr. Richard C. Heyser

Gebruikersavatar
Shadow
Berichten: 10804
Lid geworden op: vr 28 jan 2011, 20:56

Re: AL130 / NEO3PDR Monitor

Berichtdoor Shadow » do 20 feb 2020, 17:35

Henkjan schreef:het filter wordt bepaald door alle componenten. serie en parallel. het kan de moeite waard zijn om met de parallelle C's van de LP van het midfilter te experimenteren.

wel zal t zo zijn dat bv impedantie correcties in een frequentie gebied werken waar een elko goed genoeg werkt.




Jeroen had er al wat dingen bijgezet zoals mkp en mkt :relax:
Audyn heeft wel goedkoper spul zoals de S6 Q6 en RS6 QS6 O:)
Dat zijn MKT’s dus geschikt voor de 1.5uF bij de woofer.
Dan Audyn MKP op de plek van de 10+3,9uF.
Houden we de 6,8uF parallel aan de woofer en de 3,3uF in serie met de tweeter over, 6,8 kan ik Clarity Cap PWA voor pakken, prima voor in lage tonen netwerken lijkt me? Voor de 3,3 dan een mooie Audyn, Jantzen of Mundorf?
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
VintageHarry
Berichten: 1260
Lid geworden op: ma 27 okt 2014, 11:41
Locatie: Bij Arnhem

Re: AL130 / NEO3PDR Monitor

Berichtdoor VintageHarry » do 20 feb 2020, 18:06

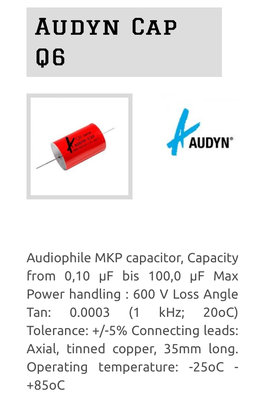

Shadow schreef:Audyn heeft wel goedkoper spul zoals de S6 Q6 en RS6 QS6 O:)
Dat zijn MKT’s

Audyn maakt ook MKT’s, maar de Q6 (en de nog voordeliger Q4) zijn imho toch MKP’s :

Maar wel prettig geprijsd :)
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 25528
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Re: AL130 / NEO3PDR Monitor

Berichtdoor Henkjan » do 20 feb 2020, 18:08

de 6.8 werkt dus in t overname gebied, niet in t laag.
de 1.5 is (denk ik) voor het onderdrukken van de membraan resonantie van de AL130, en werkt in principe buiten het werk gebied van de mid.

misschien kan je wat varianten lenen, dan kan je testen of je t hoort zonder meteen een week salaris aan condensatoren te hoeven kopen?
If it measures good, but sounds bad, you're measuring the wrong thing." ― Dr. Richard C. Heyser

Gebruikersavatar
Shadow
Berichten: 10804
Lid geworden op: vr 28 jan 2011, 20:56

Re: AL130 / NEO3PDR Monitor

Berichtdoor Shadow » do 20 feb 2020, 18:16

Ik heb nog wat liggen ook, we gaan imho van dít filter niet arm worden :lol:

Gebruikersavatar
satefan
Berichten: 1860
Lid geworden op: za 30 jan 2010, 20:11
Locatie: Lelystad

Re: AL130 / NEO3PDR Monitor

Berichtdoor satefan » do 20 feb 2020, 19:24

Henkjan schreef:de 6.8 werkt dus in t overname gebied, niet in t laag.
de 1.5 is (denk ik) voor het onderdrukken van de membraan resonantie van de AL130, en werkt in principe buiten het werk gebied van de mid.

misschien kan je wat varianten lenen, dan kan je testen of je t hoort zonder meteen een week salaris aan condensatoren te hoeven kopen?


Nog leuker om het eenst te meten. Kijken of de SPL/Fase beinvloed wordt.

Satefan
Normaal is niets anders dan het gemiddelde van alle afwijkingen.

wouter
Ook commercieel actief
Berichten: 7521
Lid geworden op: vr 10 aug 2007, 16:39
Locatie: Lelystad

Re: AL130 / NEO3PDR Monitor

Berichtdoor wouter » do 20 feb 2020, 21:45

zonder die correctie krijg je gewoon een optelling bij je tweeter, zo luid is die cone breakup. En in het faseverloop geeft dat ook een rare sprong.

iets horen wat je wegtrekt, lijkt me wel knap... Het schijnt, bij AT midwoofers zou de invloed van de parallele condensator ook hoorbaar zijn...

Gebruikersavatar
jeroen_d
Ook commercieel actief
Berichten: 11608
Lid geworden op: za 28 aug 2004, 1:21

Re: AL130 / NEO3PDR Monitor

Berichtdoor jeroen_d » vr 21 feb 2020, 16:23

Is altijd hoorbaar. Bijna iedereen gelooft nog onterecht in het achterhaalde standpunt dat parallel veel minder kritisch is. Welnu, alles wat in de overgang van doorlaten naar dempen gaat is relevant. Met name in het middengebied. Zo is een grote seriecondensator voor de mid in een drieweg minder kritisch dan de parallel condensator voor diezelfde mid in het overgangsgebied rond 2500Hz.

Dat gezegd hebbende, een ClarityCap ESA voor de tweeter is hartstikke mooi. Ik weet niet of een duurdere veel meerwaarde geeft met de NEO3PDR.
Parallel aan de mid een PWA of duurdere ClarityCap is te overwegen. PWA is goedkoper maar klinkt al beter dan Audyn Cap QS.
Logica brengt je van A naar B, verbeelding brengt je overal. Albert Einstein (1879 - 1955)

wouter
Ook commercieel actief
Berichten: 7521
Lid geworden op: vr 10 aug 2007, 16:39
Locatie: Lelystad

Re: AL130 / NEO3PDR Monitor

Berichtdoor wouter » za 22 feb 2020, 2:19

ik geloof dat dingen hoorbaar zijn, mits je ook filtert in een hoorbaar gebied.

De voor breakup correctie filtert op khz. En dan is het bij de woofer, dus dat is alleen nog axiaal aanwezig, en heel erg verzwakt (hopelijk). Ik denk niet dat het de bedoeling is dat je daarvan überhaupt nog iets kunt horen.

Bij een 2e orde laagdoorlaat filtert de condensator rond het midden/hoog. Dat je daarvan kunt horen wat de 2e orde tak doet met verschillende types condensatoren lijkt me nog aannemelijk. Een resonantiecorrectie op 9kHz zou je niet moeten kunnen horen lijkt me...

Gebruikersavatar
jeroen_d
Ook commercieel actief
Berichten: 11608
Lid geworden op: za 28 aug 2004, 1:21

Re: AL130 / NEO3PDR Monitor

Berichtdoor jeroen_d » za 22 feb 2020, 11:05

Eens, voor de notch circuits gebruik ik zelf altijd een ClarityCap PWA. Dat zou in dit geval € 1,64 bij Rumoh kosten. Ik vind het bizar om daarop nog te willen bezuinigen, maar goed ik kan niet in een ander zijn portemonnee kijken.

Ik had in het originele model van Shadow de MKT zitten omdat ik die nog had liggen. Het komt niet kritisch daar zoals jij ook betoogt.
Logica brengt je van A naar B, verbeelding brengt je overal. Albert Einstein (1879 - 1955)

Gebruikersavatar
Shadow
Berichten: 10804
Lid geworden op: vr 28 jan 2011, 20:56

Re: AL130 / NEO3PDR Monitor

Berichtdoor Shadow » za 22 feb 2020, 11:27

jeroen_d schreef:Eens, voor de notch circuits gebruik ik zelf altijd een ClarityCap PWA. Dat zou in dit geval € 1,64 bij Rumoh kosten. Ik vind het bizar om daarop nog te willen bezuinigen, maar goed ik kan niet in een ander zijn portemonnee kijken.

Ik had in het originele model van Shadow de MKT zitten omdat ik die nog had liggen. Het komt niet kritisch daar zoals jij ook betoogt.


Helemaal goed, het ging er ook niet om - om op die te besparen, het ging mij om die 6,8uF en 13,9uF...

Gebruikersavatar
Shadow
Berichten: 10804
Lid geworden op: vr 28 jan 2011, 20:56

Re: AL130 / NEO3PDR Monitor

Berichtdoor Shadow » za 25 apr 2020, 22:11

Zo filterspul besteld, Jeroen z'n bouwtekening afgemaakt, nu dat de Copper Project verkocht zijn en de Tarkus gereserveerd / verkocht zijn, moet ik straks wel muziek kunnen blijven luisteren tot de Calpamos klaar is :rock:
Misschien in de tussentijd eens een subje voor klussen ook, ik heb nog een CSS SDX12 zwerven ergens, nieuw in doos...
