Mijn Open Baffle
Moderator: Beheerdersteam
-
- Berichten: 2213
- Lid geworden op: di 31 jul 2007, 23:41
- Locatie: peer belgium
Mijn Open Baffle
Het gaat er eindelijk van komen , mijn eigen OB .
Na de Verenter van Ed gehoord te hebben bij zijn thuis , was mijn eerste gedacht deze ga ik ook bouwen . Dus alle drivers gekocht behalve de tweeters daar ik nog niet weet welke ik ga gebruiken .
Ed's ontwerp vind ik echt knap om te zien maar ik ga toch een andere toer op .
De reden is ook een beetje dat ik nog andere mid en tweeter drivers kan uitproberen .
Ik hoop dat ik eraan denk om voldoende foto's te trekken van de bouw .
Mijnentwegen zuller er nog wel wat vragen en overdenkingen volgen .

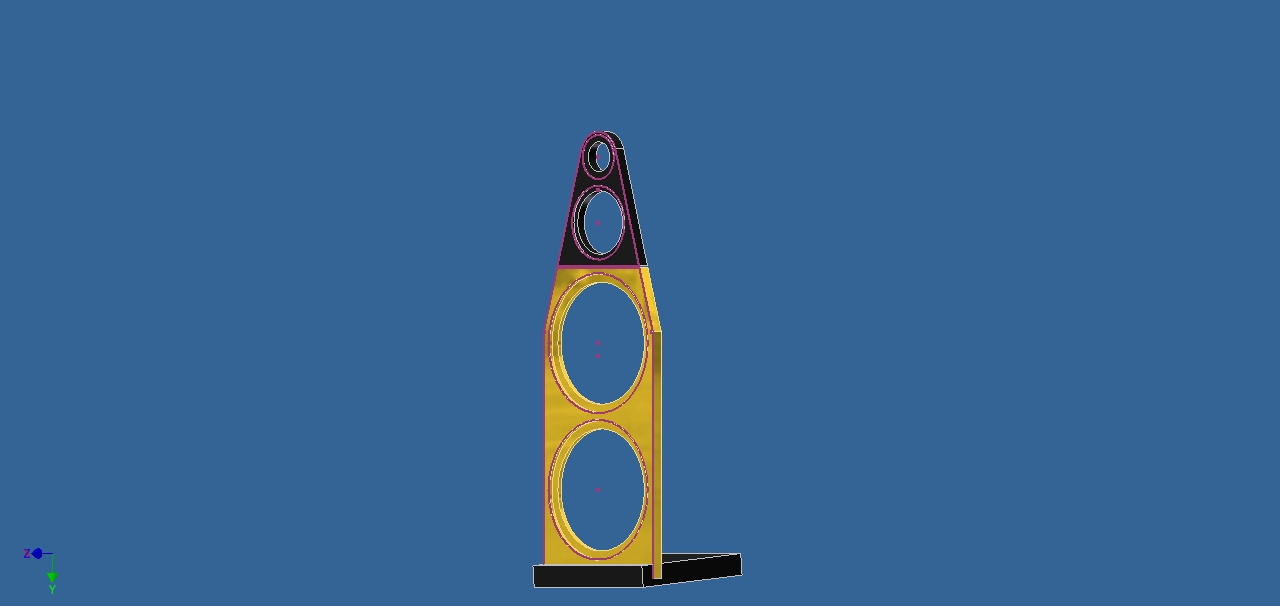

Dit moet het model gaan worden , althans voorlopig nog .
Na de Verenter van Ed gehoord te hebben bij zijn thuis , was mijn eerste gedacht deze ga ik ook bouwen . Dus alle drivers gekocht behalve de tweeters daar ik nog niet weet welke ik ga gebruiken .
Ed's ontwerp vind ik echt knap om te zien maar ik ga toch een andere toer op .
De reden is ook een beetje dat ik nog andere mid en tweeter drivers kan uitproberen .
Ik hoop dat ik eraan denk om voldoende foto's te trekken van de bouw .
Mijnentwegen zuller er nog wel wat vragen en overdenkingen volgen .
Dit moet het model gaan worden , althans voorlopig nog .
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
-
- Berichten: 13244
- Lid geworden op: vr 28 jan 2011, 20:56
- Locatie: Vlissingen
Re: Mijn Open Baffle
Nu gebruikt Ed een kleine baffle voor de tweeter om zoveel mogelijk te kunnen rondstralen, jij doet dit niet, is dat een bewuste keus?
Passed over: Pass Aleph 5
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035
-
- Berichten: 2213
- Lid geworden op: di 31 jul 2007, 23:41
- Locatie: peer belgium
Re: Mijn Open Baffle
In hoeverre straalt een tweeter rond ?
Bij Ed straalt de tweeter ook alleen naar voor en voor mij is het rondstraal effect niet echt nodig .
Kan ook als test een paneel als dat van de C1 maken .
Inspiratie heb ik gehaald bij de Stellar 12 .
Bij Ed straalt de tweeter ook alleen naar voor en voor mij is het rondstraal effect niet echt nodig .
Kan ook als test een paneel als dat van de C1 maken .
Inspiratie heb ik gehaald bij de Stellar 12 .
-
- Berichten: 848
- Lid geworden op: za 11 feb 2012, 12:08
- Locatie: Dordrecht
-
- Berichten: 1286
- Lid geworden op: zo 14 mar 2010, 17:36
- Locatie: Friesland
Re: Mijn Open Baffle
ken je de website linkwitzlab.com? daarop zie je de ontwikkeling van orion naar lx521 en de afstraling in het midhoog is verbeterd in de lx521
Spotify + APO EQ - LynxtwoB - MiniDSP - 2xUCD400HG+4xUCD180H&R - open baffle : B&C 18SW115 - Seas Excel W22 - Scanspeak 10F - Mundorf 17D2.2
-
- Berichten: 2213
- Lid geworden op: di 31 jul 2007, 23:41
- Locatie: peer belgium
Re: Mijn Open Baffle
Voor de nieuwkomers de volgend drivers worden gebruikt .
12'' SB Acoustic SB34NRX75-16 : speciaal voor alleen open baffle en 16 Ohm
Voor mid-bas : Scan Speak illuminator 18WU/4741.T00
Voor tweeter voorlopig Morel MTD 33 , deze word in de nabije toekomst vervangen door een SB Acoustic berilium tweeter .
Het geheel word gefilterd door een DSP .
Als versterking : Accusound 100 (Thel Audio) voor de 12'' woofers , voorlopig een TSSA 1.8 voor de Scans Speak ,voor vele hier onbekend tenzij ze ook op DIYaudio zitten .
Voor het hoog weet ik het nog niet , de solid state versterkers die ik liggen heb zijn allemaal overkill .
Om terug te komen op de opmerking over de brede mid/hoog baffle , ik kan hier nog alle kanten mee uit en verschillende baffle ontwerpen proberen .
Er word namelijk beweerd dat de Morel MTD 33 graag een wat breder frontpaneel heeft dus dit word dan ook getest .
12'' SB Acoustic SB34NRX75-16 : speciaal voor alleen open baffle en 16 Ohm
Voor mid-bas : Scan Speak illuminator 18WU/4741.T00
Voor tweeter voorlopig Morel MTD 33 , deze word in de nabije toekomst vervangen door een SB Acoustic berilium tweeter .
Het geheel word gefilterd door een DSP .
Als versterking : Accusound 100 (Thel Audio) voor de 12'' woofers , voorlopig een TSSA 1.8 voor de Scans Speak ,voor vele hier onbekend tenzij ze ook op DIYaudio zitten .
Voor het hoog weet ik het nog niet , de solid state versterkers die ik liggen heb zijn allemaal overkill .
Om terug te komen op de opmerking over de brede mid/hoog baffle , ik kan hier nog alle kanten mee uit en verschillende baffle ontwerpen proberen .
Er word namelijk beweerd dat de Morel MTD 33 graag een wat breder frontpaneel heeft dus dit word dan ook getest .
-
- Berichten: 793
- Lid geworden op: zo 07 jun 2015, 15:02
Re: Mijn Open Baffle
Een Mundorf AMT dipooltweeter kan interessant zijn om te gebruiken. Verder ben ik benieuwd hoe je de baffle trillingsvrij gaat houden om sloom laag en gekleurd midden te voorkomen. Tip: Houd het werkingsgebied van de drivers als mogelijk buiten de bafflestepovergang om de noodzaak van een bafflestepcorrectie te voorkomen.
-
- Berichten: 2213
- Lid geworden op: di 31 jul 2007, 23:41
- Locatie: peer belgium
Re: Mijn Open Baffle
De woofer baffles zijn 42cm x 37 cm en woofergat ongeveer 30cm , veel plaat schiet er niet meer over .
Voor de mid/high baffle , moet ik nog bekijken . Desnoods gebruik ik materiaal met een zo hoog mogelijk soortelijk gewicht .
Welk materiaal moet ik nog kiezen , het word diepfrees mdf , aluminium ( mss wel Chroom aluminium ) of trespa 20mm
Voor de mid/high baffle , moet ik nog bekijken . Desnoods gebruik ik materiaal met een zo hoog mogelijk soortelijk gewicht .
Welk materiaal moet ik nog kiezen , het word diepfrees mdf , aluminium ( mss wel Chroom aluminium ) of trespa 20mm
-
- Berichten: 793
- Lid geworden op: zo 07 jun 2015, 15:02
Re: Mijn Open Baffle
Misschien is het mogelijk om mechanisch contact en dus overdracht van trillingen op de baffle te voorkomen door de woofers en mid aan hun magneten op te hangen (ref Linkwitz Orion), want je hebt bij 400Hz niet veel trillend oppervlak nodig voor inkleuring van het geluid.
-
- Berichten: 2213
- Lid geworden op: di 31 jul 2007, 23:41
- Locatie: peer belgium
Re: Mijn Open Baffle
Dit kan het ook worden zoals Ed's Verenter
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
-
- Berichten: 13244
- Lid geworden op: vr 28 jan 2011, 20:56
- Locatie: Vlissingen
Re: Mijn Open Baffle
Wel mooier idd.

Passed over: Pass Aleph 5
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035
-
- Berichten: 2213
- Lid geworden op: di 31 jul 2007, 23:41
- Locatie: peer belgium
Re: Mijn Open Baffle
Shadow schreef:Wel mooier idd.
Op een of ander manier word ik ook steeds naar Ed's ontwerp getrokken .
-
- Berichten: 793
- Lid geworden op: zo 07 jun 2015, 15:02
Re: Mijn Open Baffle
Het frame is nu vrijwel onzichtbaar voor golven iig onder de tien centimeter, zeg boven de 1000Hz, wat mooi is. Het dient enkel nog om vier drivers op elkaar te stapelen. Die moeten echter zelf niet trillen. Enkel hun conussen. Is daarvoor dit frame, hoe mooi ook, de ideale oplossing?
-
- Berichten: 13244
- Lid geworden op: vr 28 jan 2011, 20:56
- Locatie: Vlissingen
Re: Mijn Open Baffle
Als je Ed z’n speaker gehoord hebt, dan denk ik van wel

Passed over: Pass Aleph 5
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035
-
- Berichten: 2213
- Lid geworden op: di 31 jul 2007, 23:41
- Locatie: peer belgium
Re: Mijn Open Baffle
Update en niet op de kleuren letten .
Nu een manier vinden om de Mid/high baffle apart te monteren .
Zelf dacht ik op het nog te monteren achter baffle met silentblocks te werken om deze aan het voorpaneel te bevestigen . Een anti vibratie mat tussen de panelen zou mss ook kunnen .
Nu een manier vinden om de Mid/high baffle apart te monteren .
Zelf dacht ik op het nog te monteren achter baffle met silentblocks te werken om deze aan het voorpaneel te bevestigen . Een anti vibratie mat tussen de panelen zou mss ook kunnen .
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
-
- Beheerder / Sysadmin
- Berichten: 7274
- Lid geworden op: vr 11 mar 2005, 22:25
- Locatie: Bergen op Zoom
-
- Berichten: 2213
- Lid geworden op: di 31 jul 2007, 23:41
- Locatie: peer belgium
Re: Mijn Open Baffle
Het gaat allemaal wel wat dikker worden maar niet zoals op die foto .
Of toch ???
In ieder geval het mid/high gedeelte moet vervangbaar blijven .
Of toch ???
In ieder geval het mid/high gedeelte moet vervangbaar blijven .
-
- Berichten: 13244
- Lid geworden op: vr 28 jan 2011, 20:56
- Locatie: Vlissingen
Re: Mijn Open Baffle
Die 'tunnels' van MOBW3 waren nodig met die woofers, ik denk dat de SB's die Patrick gebruikt met iets minder toe kunnen?
Passed over: Pass Aleph 5
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035
-
- Berichten: 4023
- Lid geworden op: vr 12 aug 2005, 20:24
- Locatie: Schilde, Antwerpen, B
Re: Mijn Open Baffle
he Patrick, leuk te zien dat je gestart bent.
- mijn vorm van mijn frontplaat dient, zoals iemand hierboven vermeld, om de drivers gewoon boven elkaar te monteren. Niet meer, niet minder. De vorm wordt dus gegeven door de drivers.
- de baffle op mijn ontwerp is onvoldoende stijf, je voelt het gewoon langs alle kanten trillen. Nu, dat is wel eigen aan een 'eenvoudige' open baffle. De wangen zoals toegepast op de door Jeroen 'verbeterde' Daudio C1 zijn een stap in de goede richting om het geheel wat stijver te maken.
- Het fixeren van de magneten ipv de korf lost imo weinig op, dat verlegt gewoon het probleem. Ik meen daar indertijd wat metingen rond gedaan te hebben waarbij ik tot de conclusie kwam dat het fixeren van de magneet eerder nadelig was voor het trillen van het geheel.
- de units van elkaar ontkoppelen is gunstig. De hoogtoner is in de meeste van mijn ontwerpen steeds zwevend gemonteerd, ook bij de Verenter. De middentoner daarentegen heb ik bewust niet ontkoppeld om verlies van dynamiek te vermijden.
- mijn vorm van mijn frontplaat dient, zoals iemand hierboven vermeld, om de drivers gewoon boven elkaar te monteren. Niet meer, niet minder. De vorm wordt dus gegeven door de drivers.
- de baffle op mijn ontwerp is onvoldoende stijf, je voelt het gewoon langs alle kanten trillen. Nu, dat is wel eigen aan een 'eenvoudige' open baffle. De wangen zoals toegepast op de door Jeroen 'verbeterde' Daudio C1 zijn een stap in de goede richting om het geheel wat stijver te maken.
- Het fixeren van de magneten ipv de korf lost imo weinig op, dat verlegt gewoon het probleem. Ik meen daar indertijd wat metingen rond gedaan te hebben waarbij ik tot de conclusie kwam dat het fixeren van de magneet eerder nadelig was voor het trillen van het geheel.
- de units van elkaar ontkoppelen is gunstig. De hoogtoner is in de meeste van mijn ontwerpen steeds zwevend gemonteerd, ook bij de Verenter. De middentoner daarentegen heb ik bewust niet ontkoppeld om verlies van dynamiek te vermijden.
-
- Berichten: 2213
- Lid geworden op: di 31 jul 2007, 23:41
- Locatie: peer belgium
Re: Mijn Open Baffle
Ed ,
Op welke manier is dan de tweeter bevestigd ?
Moeten en kunnen de woofers ook ontkoppeld gemonteerd worden ?
Op welke manier is dan de tweeter bevestigd ?
Moeten en kunnen de woofers ook ontkoppeld gemonteerd worden ?
-
- Berichten: 793
- Lid geworden op: zo 07 jun 2015, 15:02
Re: Mijn Open Baffle
Hang je een driver aan z'n rand op, dan kun je last hebben van de vibraties van de magneet. Die hangt als een massa aan de veer die de korf vormt. Hang je de driver aan z'n magneet op, ben je dat probleem kwijt. De SB-woofers lijken een zeer stijve korf te hebben, dus randophanging kan probleemloos werken. Hoe je mid hierop scoort, weet ik niet.
-
- Berichten: 6690
- Lid geworden op: wo 17 nov 2004, 23:26
- Locatie: Beetstersweach
Re: Mijn Open Baffle
Weet ik niet. Dan werkt de korf als een klok. Denk aan de bloempot die zingt als je er tegenaan tikt. Zet je hem ondersteboven dan is hij stil.Wieger61 schreef:Hang je een driver aan z'n rand op, dan kun je last hebben van de vibraties van de magneet. Die hangt als een massa aan de veer die de korf vormt. Hang je de driver aan z'n magneet op, ben je dat probleem kwijt.
Het kan overigens geen kwaad om zowel de korf te bevestigen zoals het hoort als ook de magneet te ondersteunen.
Genoeg is beter.
-
- Berichten: 793
- Lid geworden op: zo 07 jun 2015, 15:02
Re: Mijn Open Baffle
De magneet staat te trillen op de korf. Bij mijn middentoner duidelijk te meten bij 450Hz, ook als vervorming. Hang je de driver aan de magneet op, staat de rand te trillen op de korf. Maar omdat de rand veel lichter is, op een onhoorbaar hoge frequentie waar bovendien de demping effectief is. In topboxen wordt overigens de magneet intern ook ondersteund, ook al is de baffle daarvan dankzij de kast veel stijver dan die van een eenvoudige OB. Ref. Linkwitz Orion.
-
- Ook commercieel actief
- Berichten: 11801
- Lid geworden op: za 28 aug 2004, 1:21
Re: Mijn Open Baffle
Het hangt van de driver af. Bij de SBacoustic mid is de unit 1.56kg. Het frame is aan alle kanten zwaar uitgevoerd. De magneet weegt 0,54kg, is dus niet het zwaarste onderdeel. Bij de woofers die hier worden gebruikt hetzelfde verhaal. 6kg vs 2.1kg.
Logica brengt je van A naar B, verbeelding brengt je overal. Albert Einstein (1879 - 1955)
-
- Berichten: 793
- Lid geworden op: zo 07 jun 2015, 15:02
Re: Mijn Open Baffle
Als de korf stevig en de magneet licht is, zou ik ook weinig problemen verwachten.
