DXT-Nexus

Berichtdoor tonvandeacker » vr 08 feb 2019, 21:35

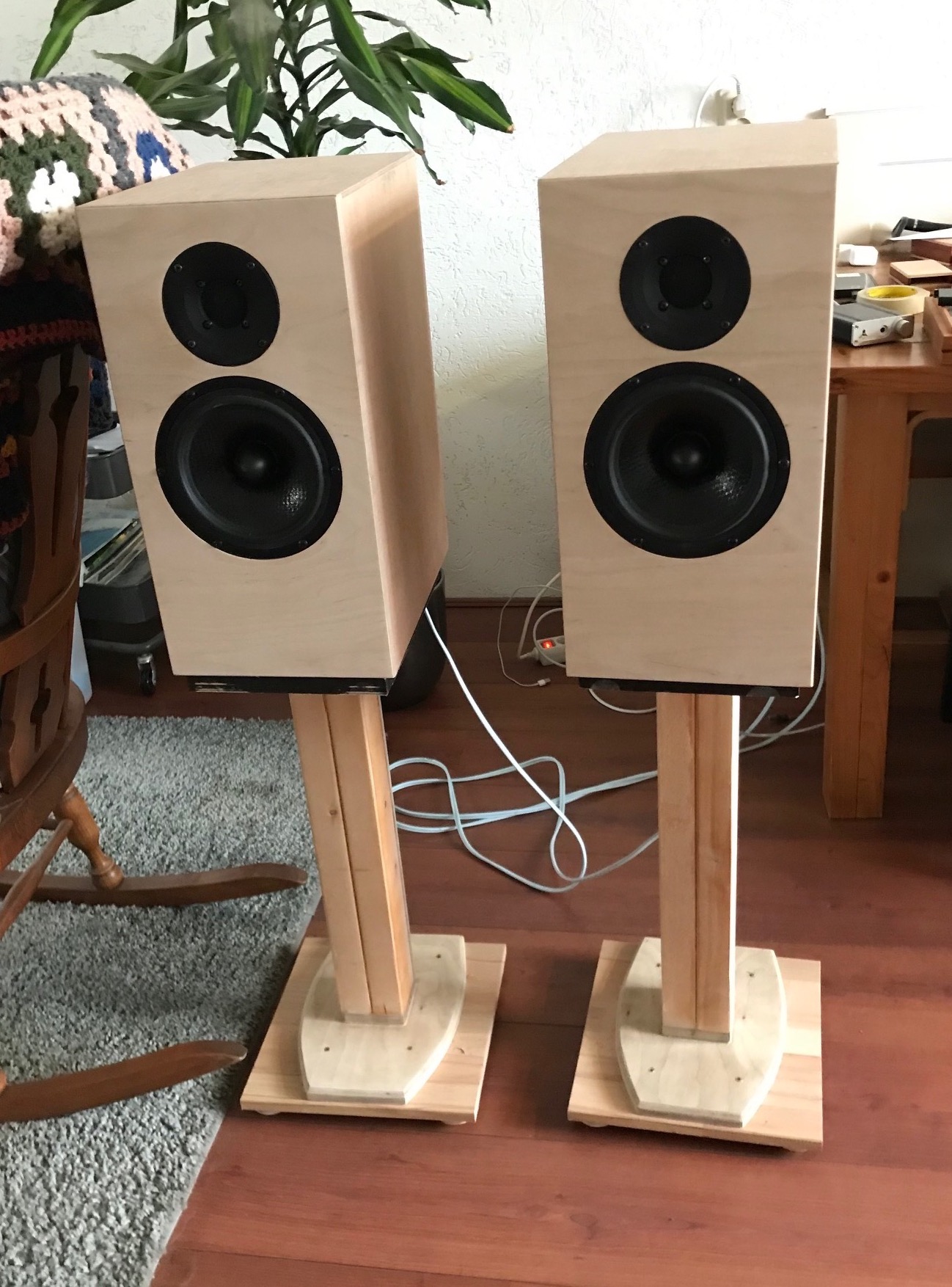

Op de luisterdag in Hengelo had ik deze set meegenomen.

SEAS IDUNN

Drivers U18RNX en DXT tweeter.
Net 150 uur ingespeeld en voorzien van een Testkast en hele aparte stands :lol:
Klinken in mijn oren heel lekker.
Maar de kast is bestemd voor een iets andere versie dus gaan we aan de slag met de wijzingen.

1-Baspoort aan de achterzijde eruit en een "rechthoekige poort" aan de voorzijde.
2-Achterkant weer dichtmaken.
3-Filter komt achterop ipv erin
4-Verstevigingen aan de binnen zijde
5-Het geheel fineren om diverse foutjes weg te werken.
6-Beitsen
7-Mooie stands maken
8-U18RNX eruit en W18NX001 erin
9-Indien nodig het filter aanpassen
10-Dus een meetset kopen (bijna jarig) en kijken of me dit gaat lukken

Alles moet klaar voor 26 Mei om eoa reden :D

Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » vr 08 feb 2019, 21:40

Alles eruit en 2 verstevigingen aangebracht.
Tussen tweeter en woofer zit al een tussen schot met gaten maar het onderste gedeelte waar de woofer zit daar zat niets.
Nu wel :D
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » za 09 feb 2019, 21:56

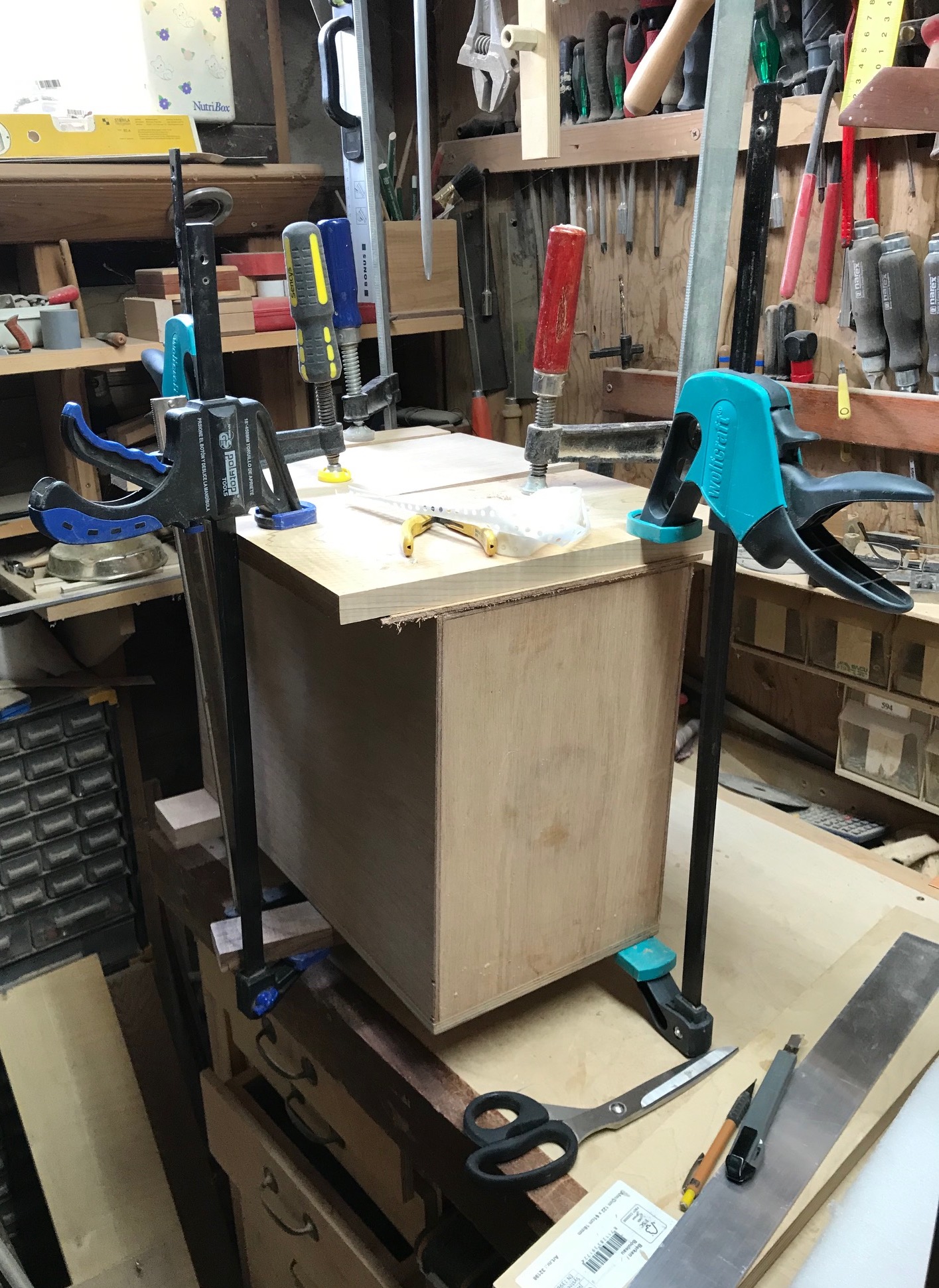

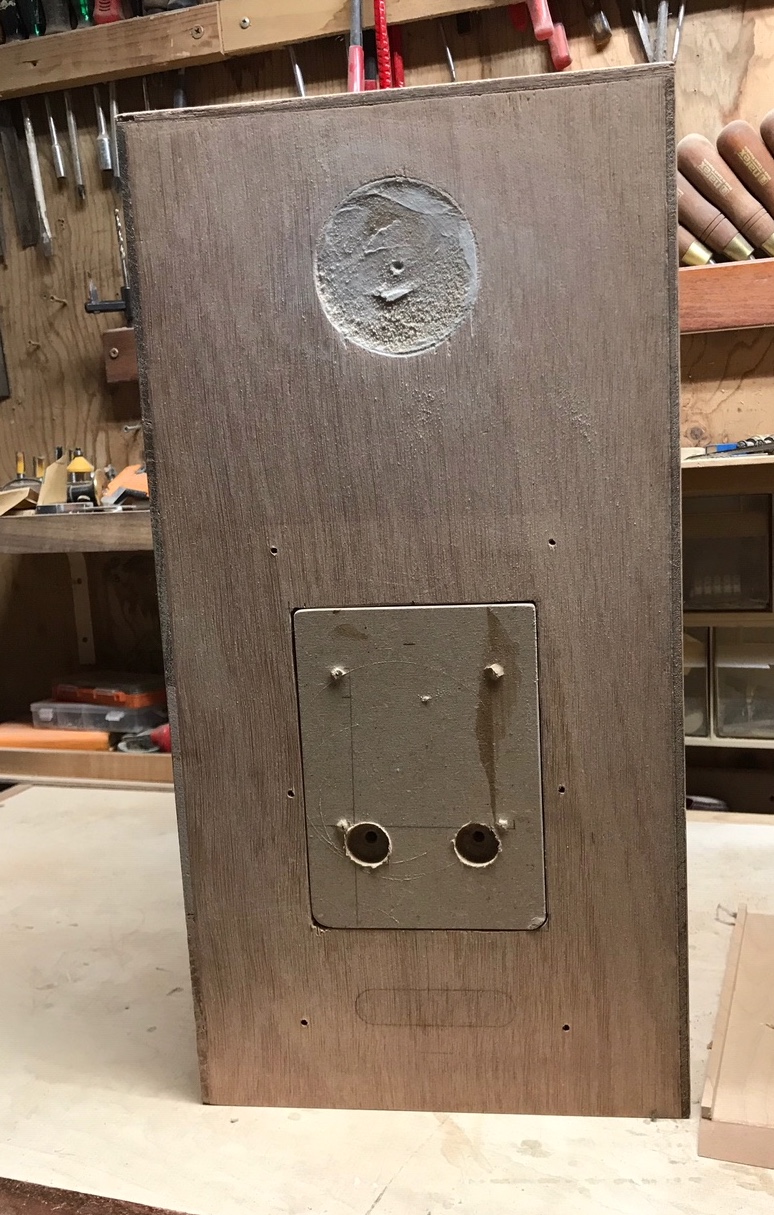

Baspoort en aansluit terminal dicht gemaakt.

Hierna 5.5 mm multiplex vastlijmen.

Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » za 09 feb 2019, 22:08

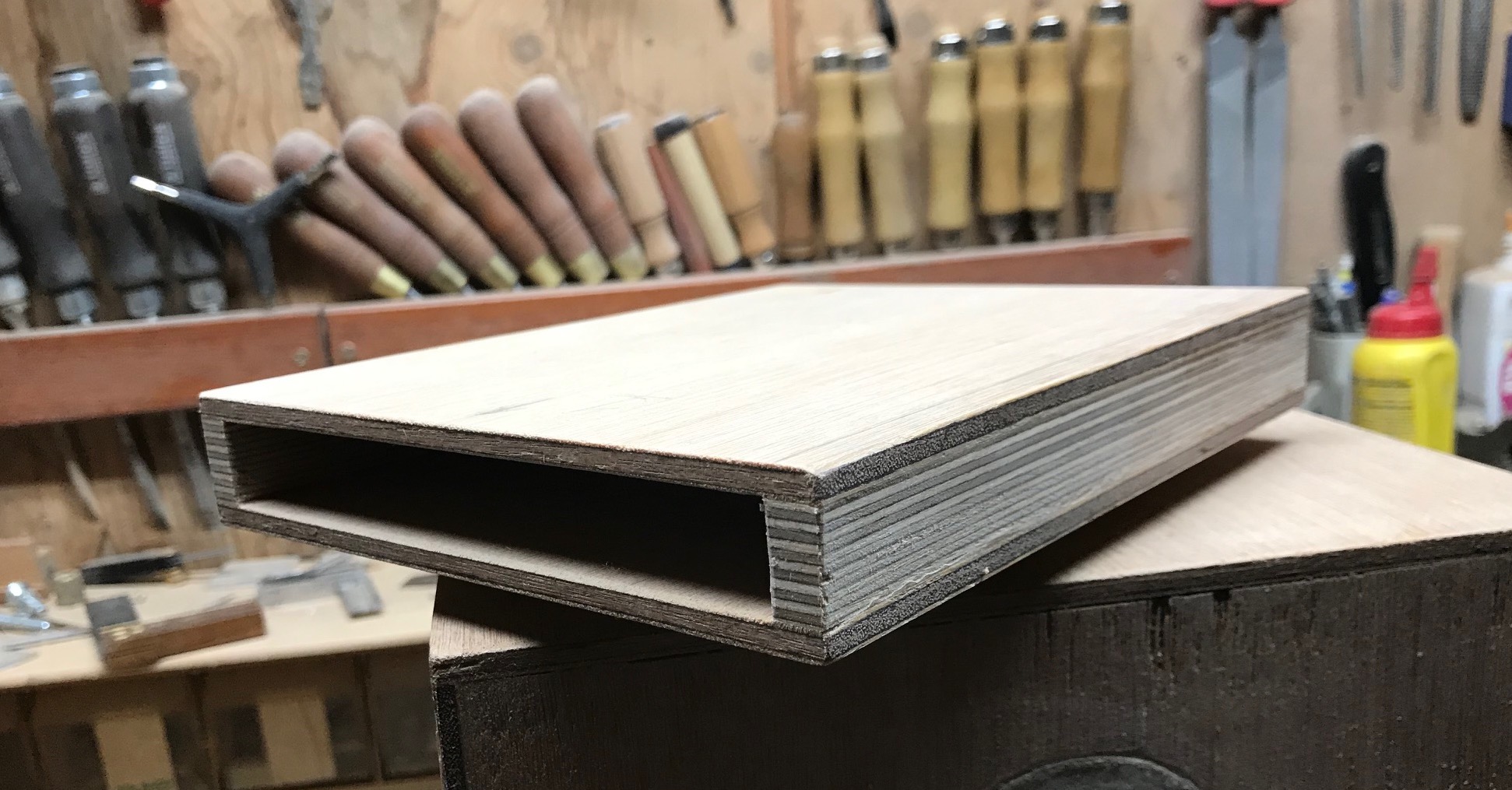

Tijdens het drogen van de lijm alvast een nieuwe baspoort gemaakt.

Kast heeft een inhoud van 20 liter (diep 310 x breedte 230 x hoogte 450)
18 mm MDF daarna bekleed met 5.5 mm multiplex

Het omrekenen van een Baspoort met doorsnee 50 mm lengte 160 mm Fb=38 Hz Vb=20 Liter
Met een hoogte van 18 mm en een breedte van 140 mm zou de diepte 210 mm zijn :roll:

Zier er zo uit

Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
Barry2001
Algemene moderator
Berichten: 11237
Lid geworden op: zo 22 mar 2009, 16:57
Locatie: Hengelo

Re: DXT-Nexus

Berichtdoor Barry2001 » za 09 feb 2019, 22:30

Lekker bezig daar Ton.

Gebruikersavatar
Shadow
Berichten: 11576
Lid geworden op: vr 28 jan 2011, 20:56
Locatie: Vlissingen

Re: DXT-Nexus

Berichtdoor Shadow » za 09 feb 2019, 23:26

Narex beitels :rock:

Gebruikersavatar
Douwe84
Berichten: 2054
Lid geworden op: wo 26 nov 2014, 22:40
Locatie: Amersfoort

Re: DXT-Nexus

Berichtdoor Douwe84 » zo 10 feb 2019, 12:32

Geen halve maatregelen!

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » zo 10 feb 2019, 21:27



Sleuf voor de Baspoort
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » zo 10 feb 2019, 21:33

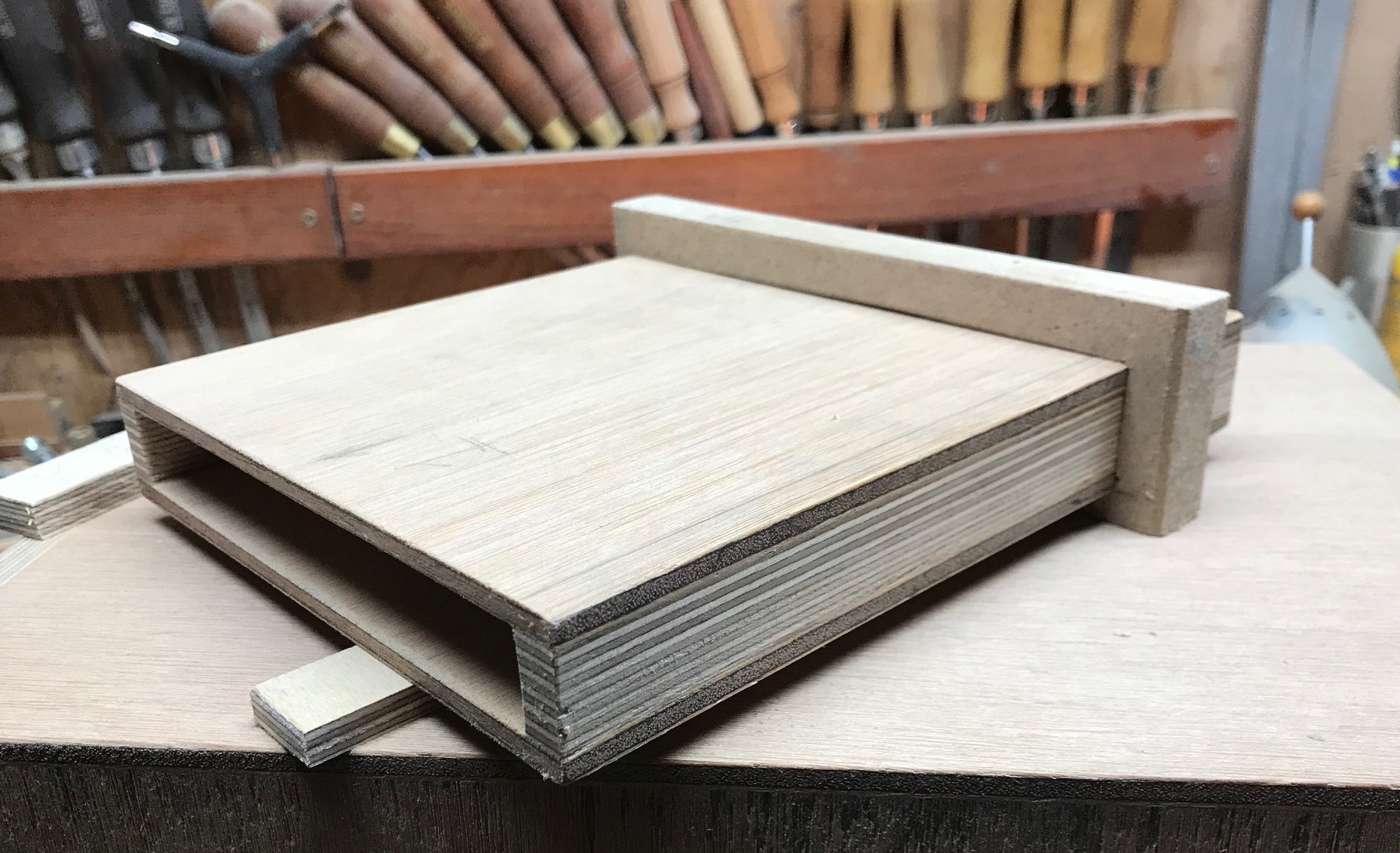

Ter ondersteuning van de baspoort in de kast heb ik van MDF een houder gemaakt en deze is verlijmd op de bodem.
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » zo 10 feb 2019, 21:40

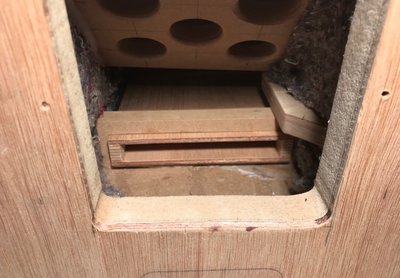

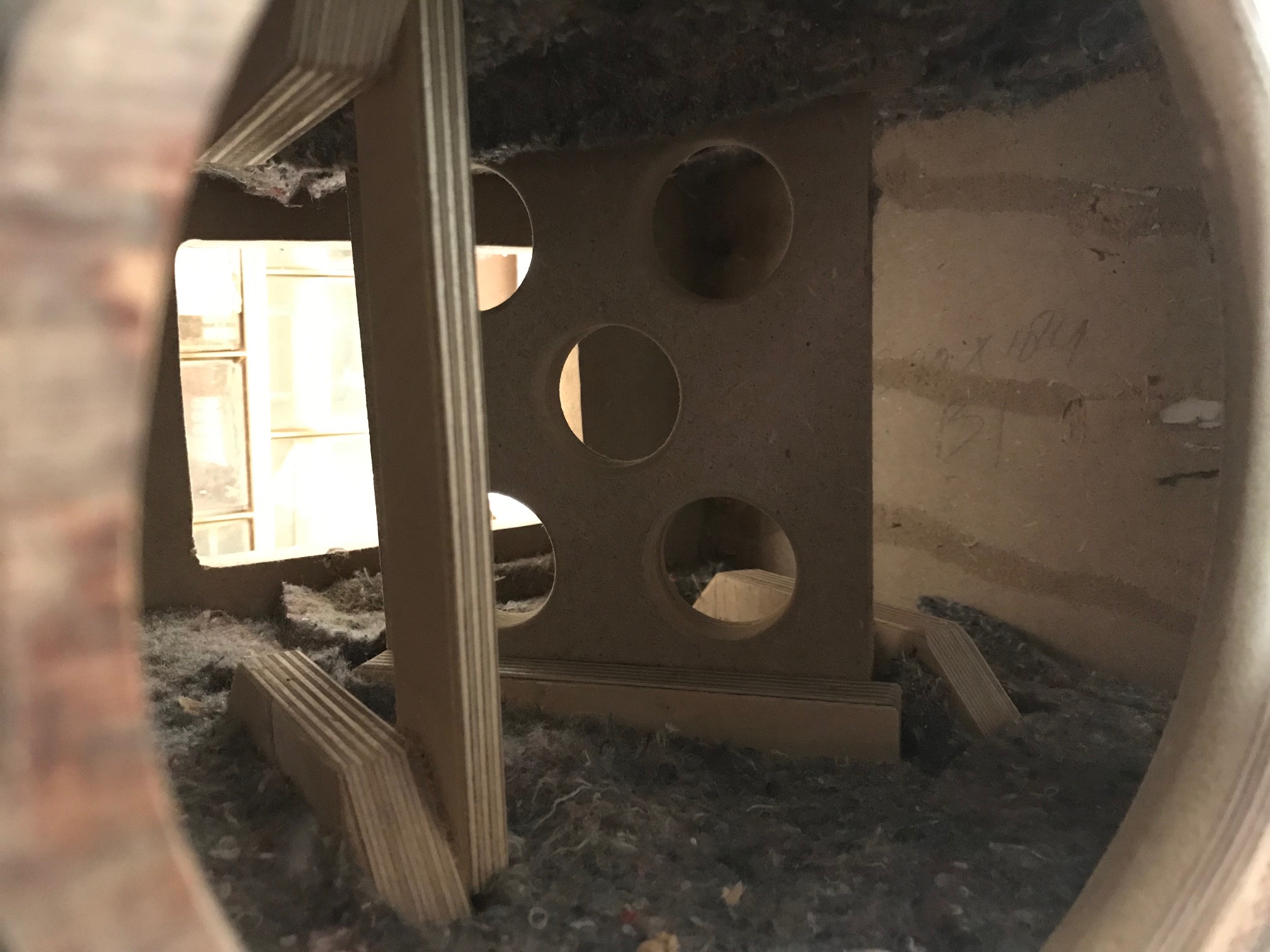

Uitzicht via achterkant van baspoort met houder.

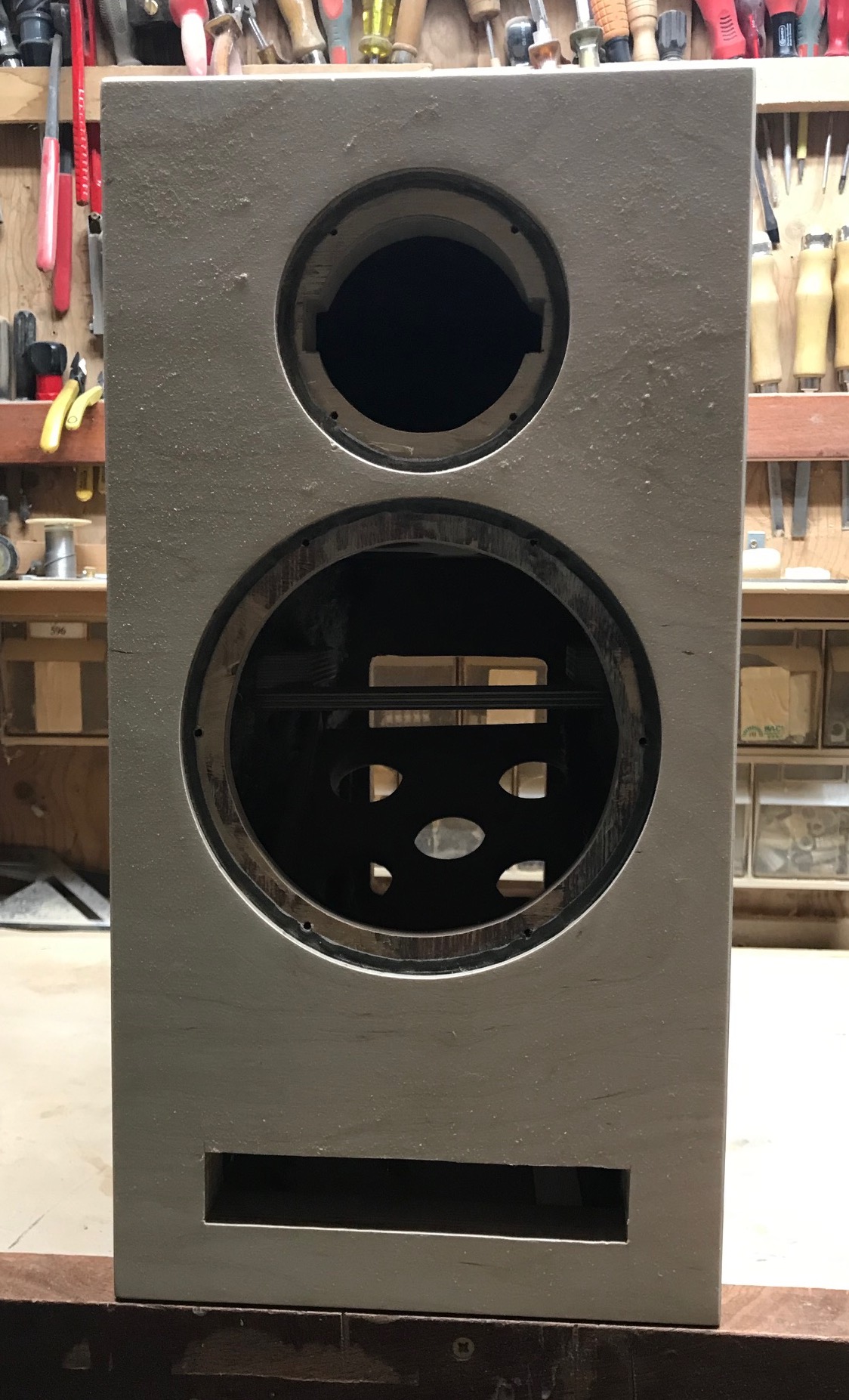

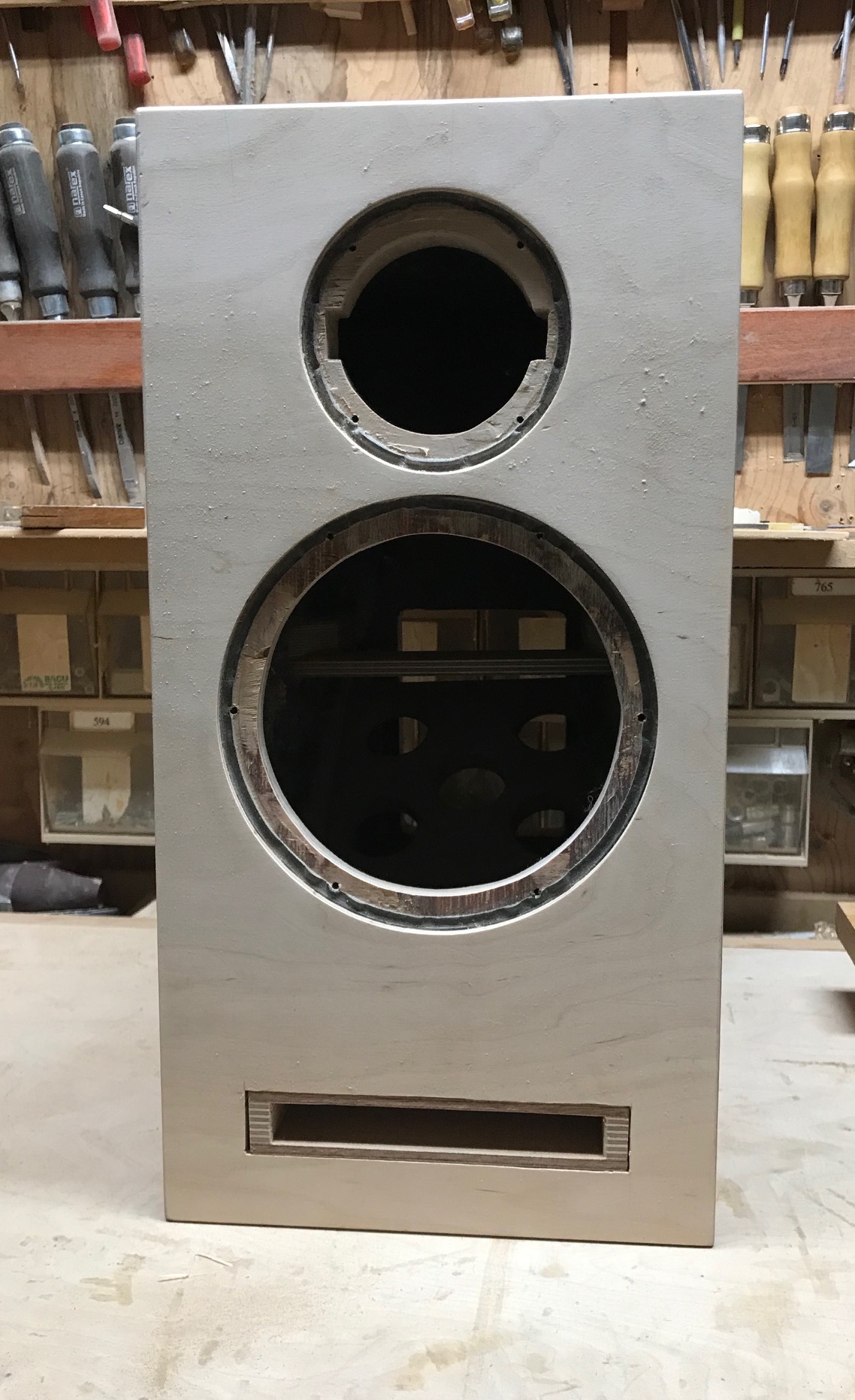

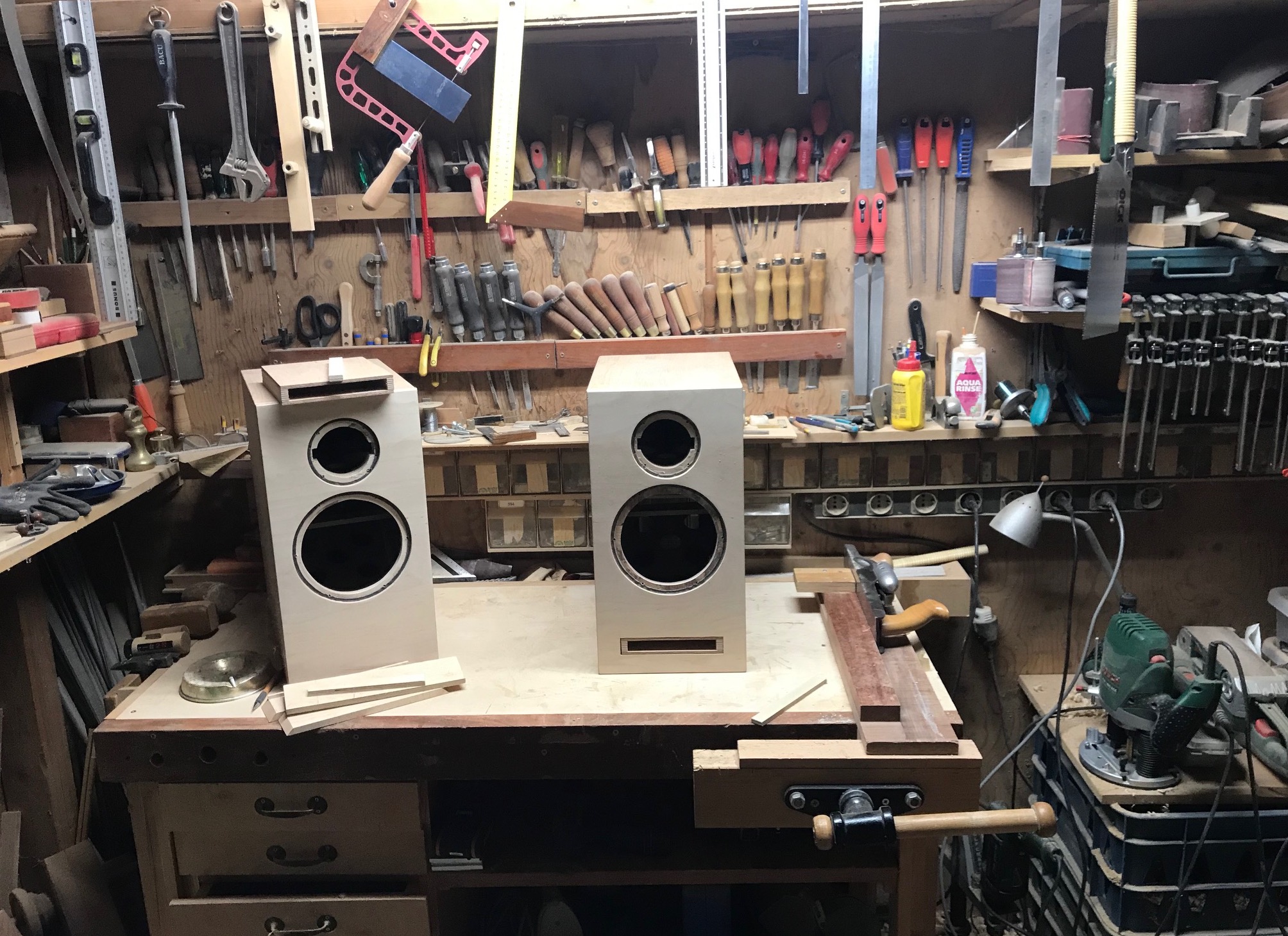

En zo ziet het er van voren uit...niet echt mooi...maar daar hebben we een mooi frame voor gemaakt.

Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » zo 10 feb 2019, 21:51

Bedankt voor de reacties

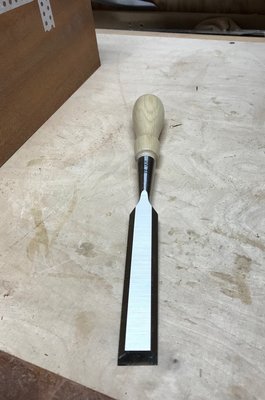

Voor Shadow....

Mijn mooiste setje beitels voor thuis en in de camper....daar gaan we ook gewoon door met de Hobby... :yeah:



Stanley Sweatheart...erg mooi...te scherp (veel pleisters nodig)... :sure:



Verder Japanse zagen en schaven van Veritas en Diktum...het meeste dus gewoon met de hand bewerken.
Eenmaal een slechte aanvaring gehad met een cirkelzaag machine...bijna wat kwijt.....je hebt er maar tien...dus maar zuinig op zijn :rofl:
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
Shadow
Berichten: 11576
Lid geworden op: vr 28 jan 2011, 20:56
Locatie: Vlissingen

Re: DXT-Nexus

Berichtdoor Shadow » zo 10 feb 2019, 22:17

Wauw :rock:

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » ma 11 feb 2019, 21:50

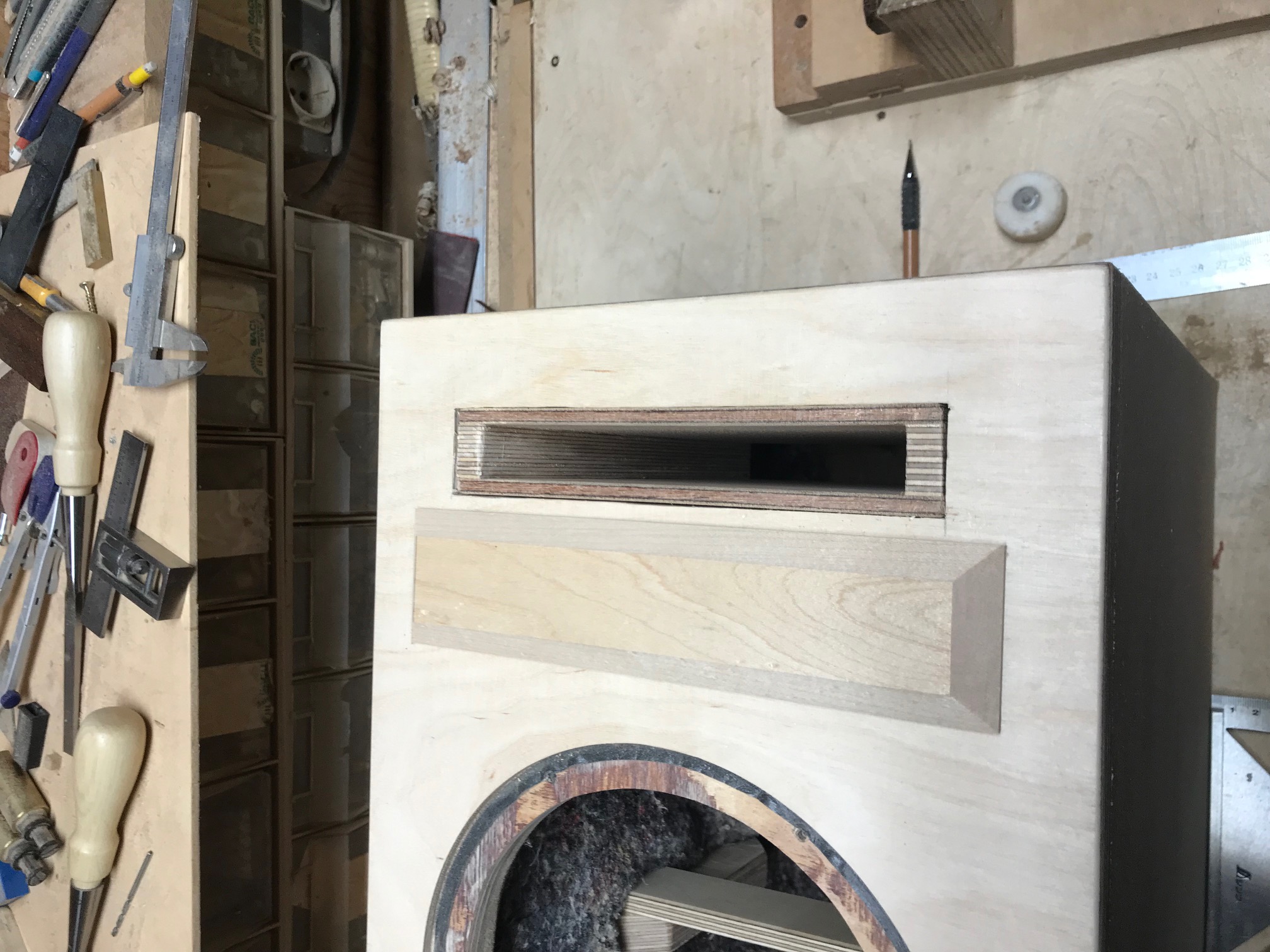

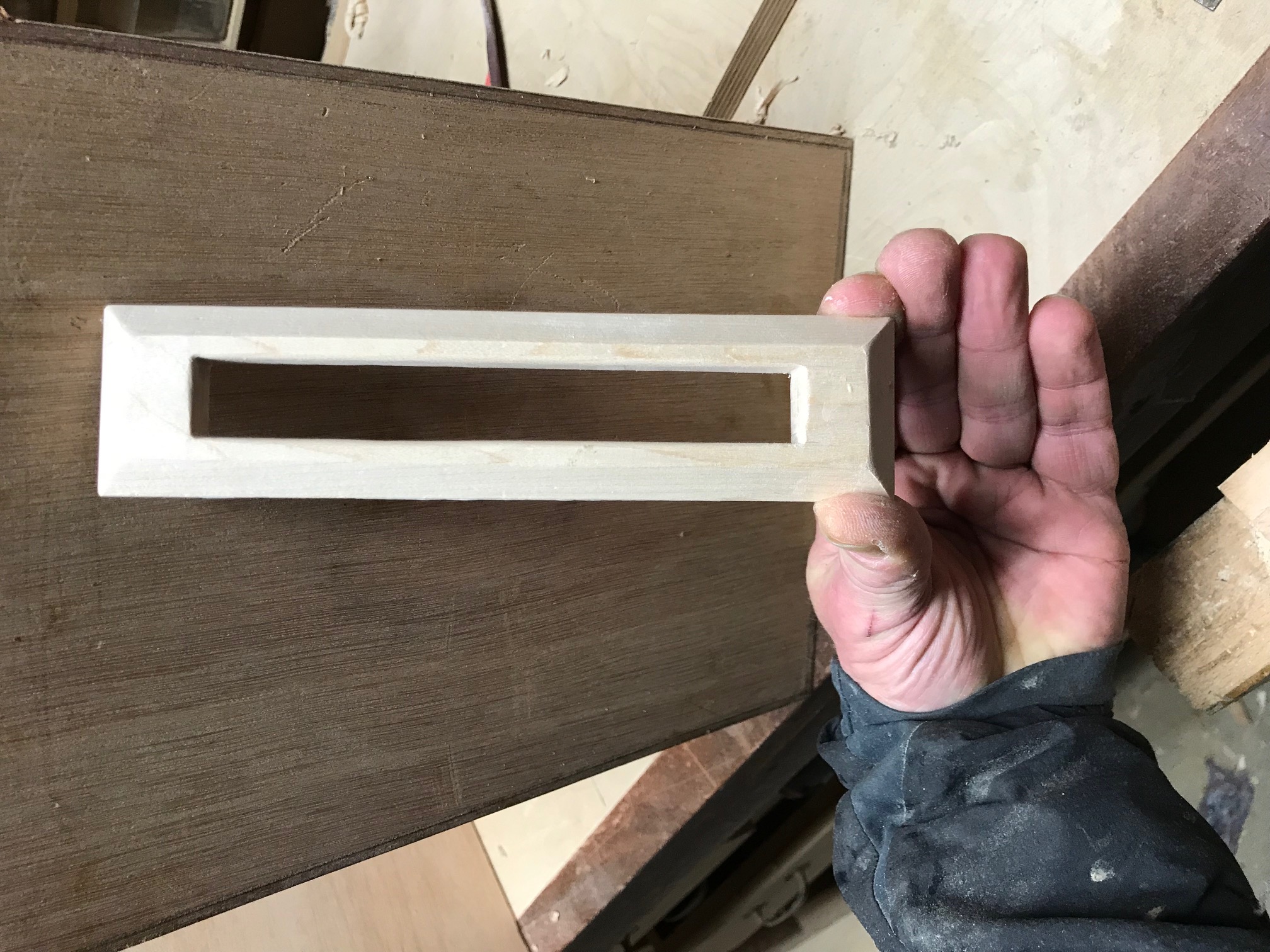

Voor de poort een stukje Esdoorn gezaagd.
4 zijden op 45 graden geschaafd.

Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » ma 11 feb 2019, 21:56

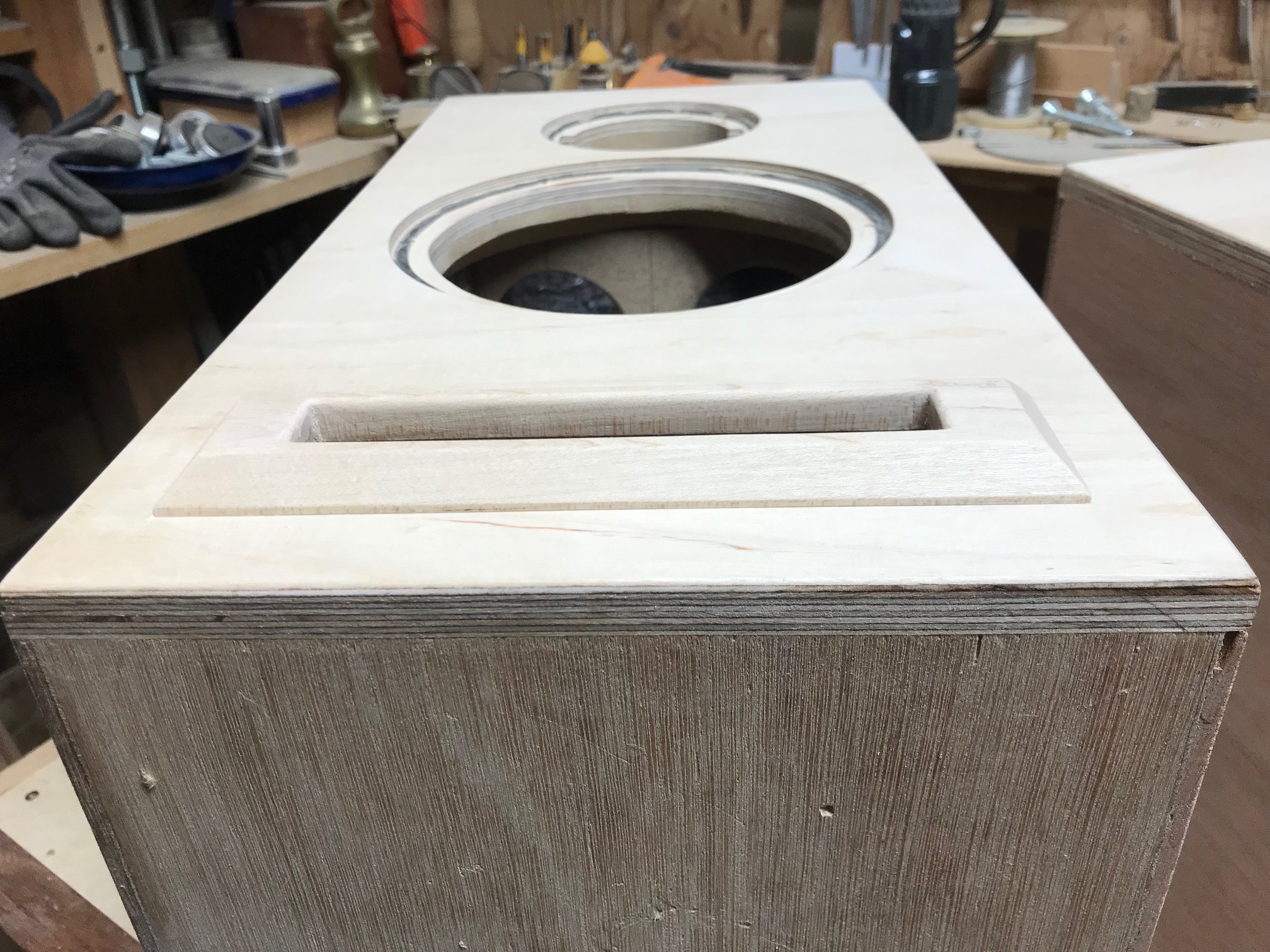

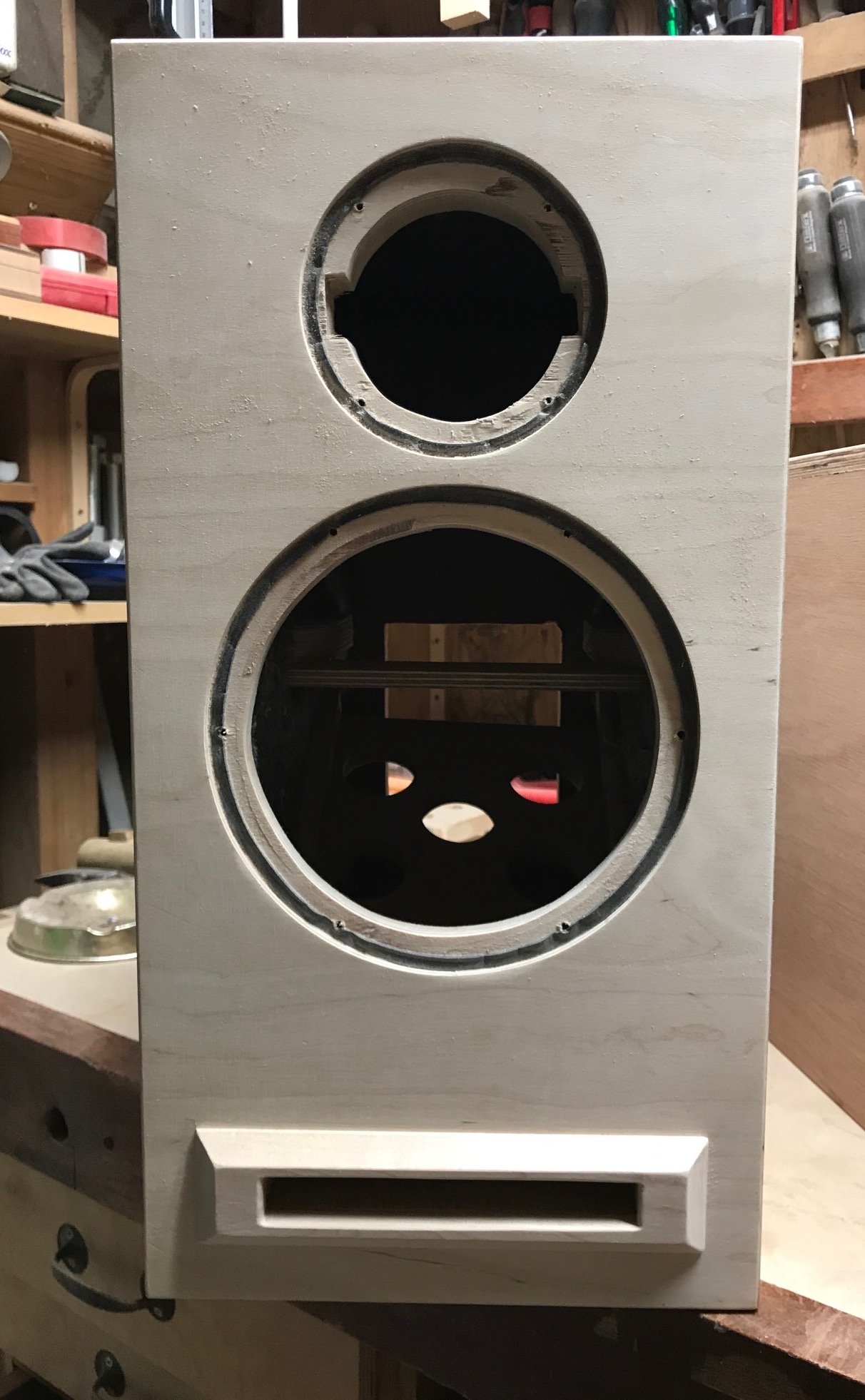

Sleuf uitgezaagd en met de beitels strak recht gemaakt.



Schuren en vastlijmen.

Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » ma 11 feb 2019, 22:06

Foto van mijn schuurtje



2,4 x 2,4 meter...niet groot maar voor de hout hobby net genoeg.
Rechts staat dan nog een voorraad esdoorn en walnoot.
Werkbank natuurlijk zelf gemaakt van beuken :)

Gemiddeld zit ik wel een uurtje of 20-30 per week in de schuur.
De serre is voor de pauze en lekker genieten van de muziek....dus mijn luister ruimte (2.5 x 5 meter)
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
Shadow
Berichten: 11576
Lid geworden op: vr 28 jan 2011, 20:56
Locatie: Vlissingen

Re: DXT-Nexus

Berichtdoor Shadow » ma 11 feb 2019, 22:31

Woon je ver weg van me Ton? :mrgreen:

Gebruikersavatar
Lohengrimas
Berichten: 188
Lid geworden op: wo 03 aug 2016, 17:06
Locatie: 070

Re: DXT-Nexus

Berichtdoor Lohengrimas » di 12 feb 2019, 4:52

Vakwerk zo Ton! Gaaf ook al dat handgereedschap. Ronde beiteltjes om de units te verzinken? :p
"Weniger, aber besser"

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » wo 13 feb 2019, 21:40

Ja met al dat mooie hand gereedschap kun je hele mooie dingen maken.
Het liefst met masief hout ...noten en esdoorn voornamelijk



Noten met wortelnoten inleg en figured maple.



En ook de binnenzijde afgewerkt met noten en esdoorn fineer. De 9 vakjes komen ook weer terug in de deksel.

Hier ben ik wel even zoet mee geweest =P~
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » wo 13 feb 2019, 21:55

Maar we gaan weer on-topic

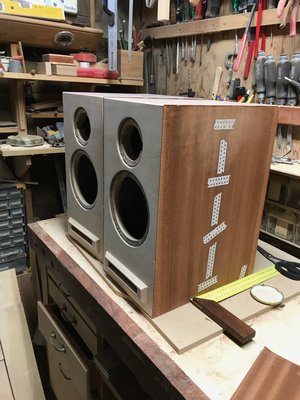

Lekker bezig geweest het weekend met fineren.

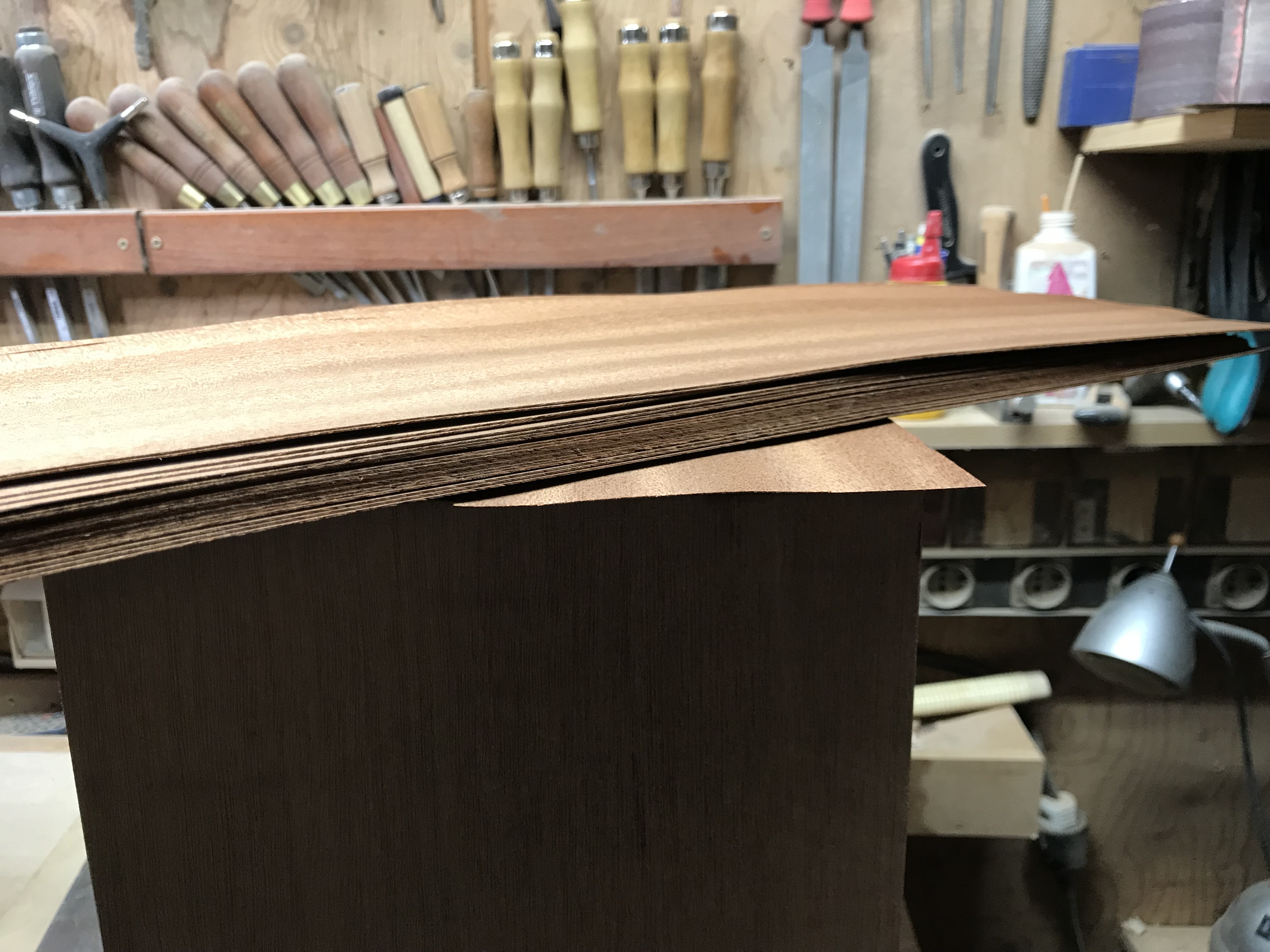

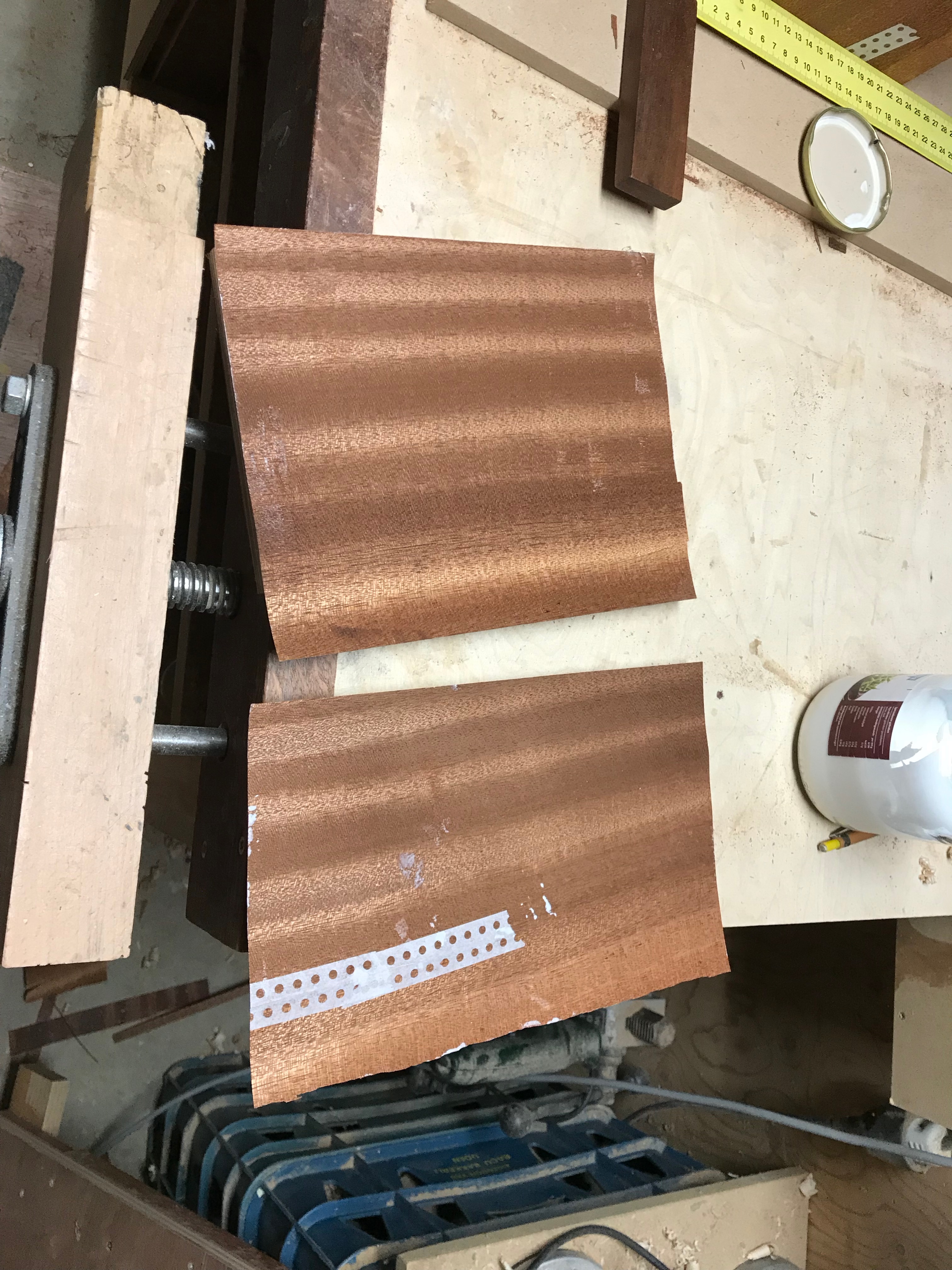

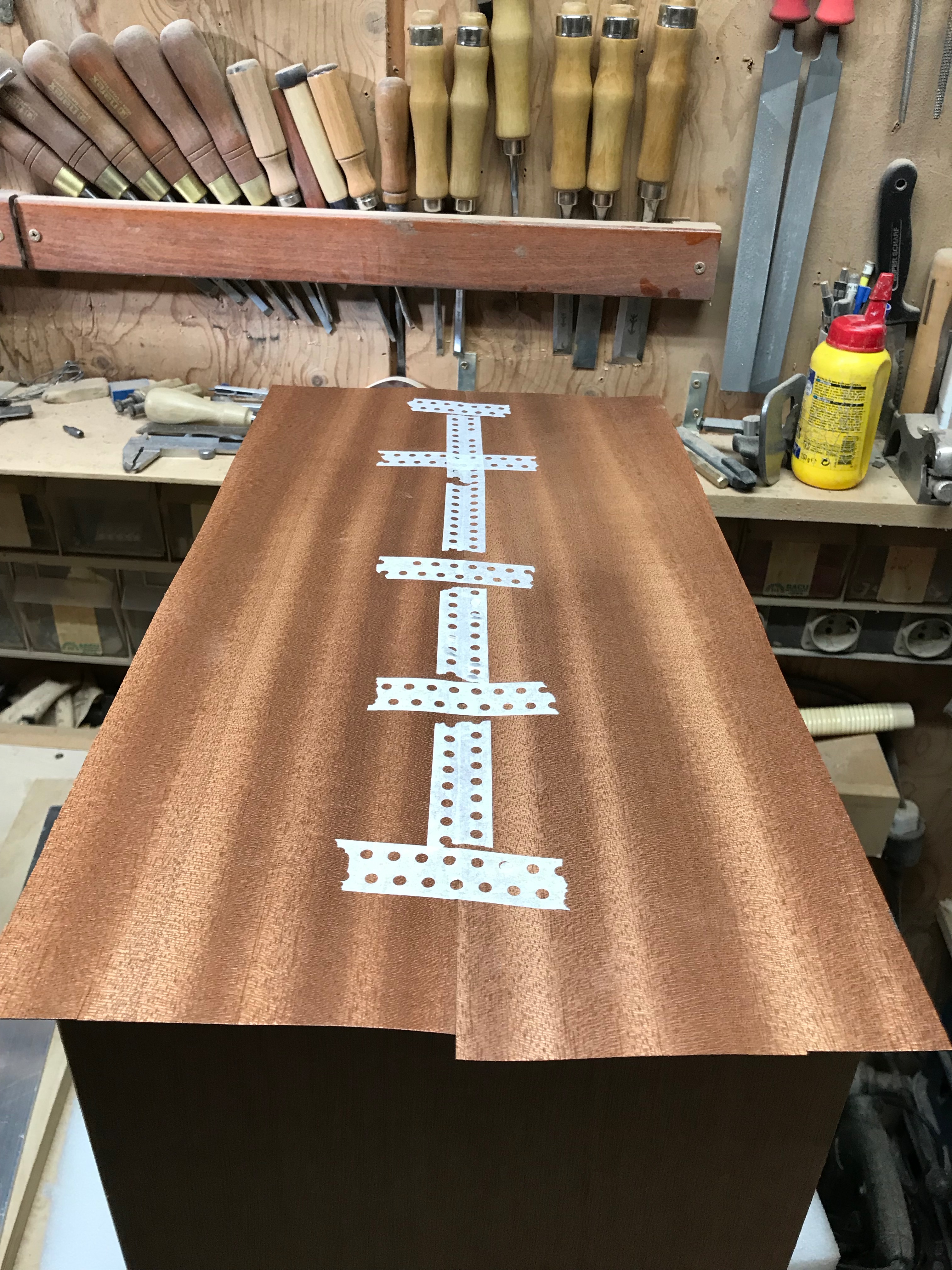

Boeketje Mahonie fineer. Lekker breed....maar 2 stroken nodig om de zijkanten volledig weg te werken...scheelt een hoop geplak schuren snijden en ergenis :sure:

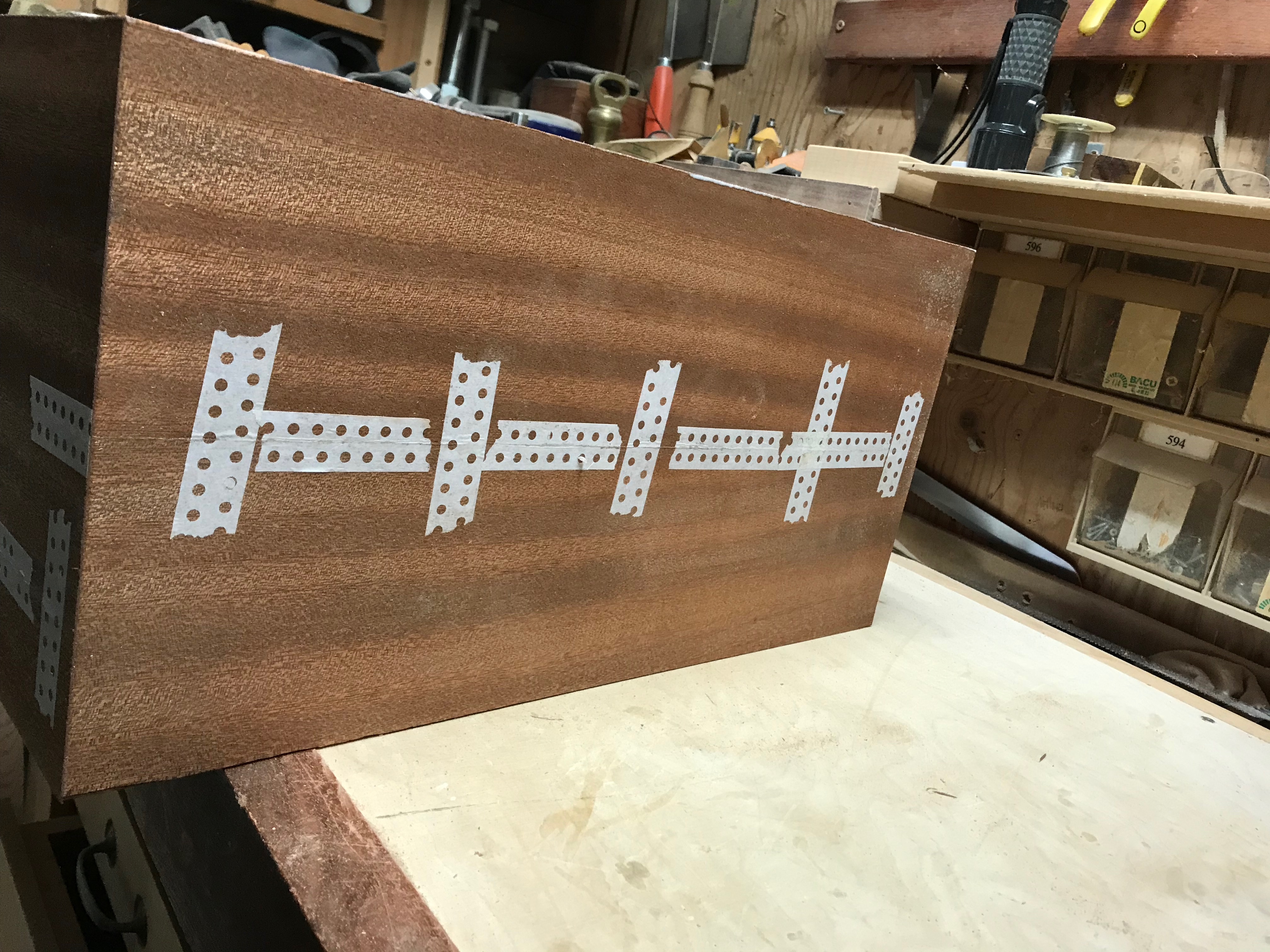

Dus 2 vellen in spiegelbeeld op elkaar leggen en dan de rand of snijden of schuren ...geheel weer openen net als een boek...tegen elkaar leggen en speciale tape gebruiken om alles aan elkaar te plakken. Deze tape krimpt tijdens het drogen en schuift dus de 2 helften naar elkaar toe.
Als ze netjes aansluiten dan zitten ze strak tegen elkaar als de tape droog is...



Fineer met schuimroller insmeren met D3 lijm



Waar het fineer op moet insmeren.

20 minuten wachten totdat de lijm niet meer plakt.
Alles op elkaar leggen en met het strijkijzer de lijm weer warm maken en het geheel smelt dan aan elkaar vast.



Hierna leg ik meestal een dikke plank op het fineerwerk met wat gewichten zodat als netjes afkoelt en alles goed vast blijft zitten.

Na een uurtje kun je weer verder.
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

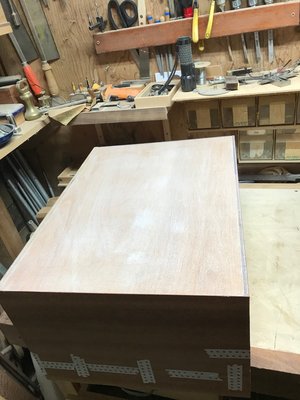

Berichtdoor tonvandeacker » wo 13 feb 2019, 22:01

Niet vergeten 2 plankjes voor het filter ook te fineren



Alle 5 de kanten gehad



Dan de tape verwijderen (klein beetje nat maken en met scherpe beitel afsteken)
En dan rustig schuren.






Op 2 plekjes na zie je geen overgang of naad.
Die plekjes zijn vaak de hoekjes waar je snel wat afstoot
Plekjes bijgewerkt met mahonie grain filler
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » wo 13 feb 2019, 22:06



Ziet er netjes uit...zo mooi zelfs dat ik ze niet ga beitsen maar met olie en was OSMO ga behandelen



Volgende klus....filterplankjes vullen met mooie onderdelen :yeah:
Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

Gebruikersavatar
tonvandeacker
Berichten: 644
Lid geworden op: ma 29 apr 2013, 8:26
Locatie: Almere

Re: DXT-Nexus

Berichtdoor tonvandeacker » za 16 feb 2019, 19:47

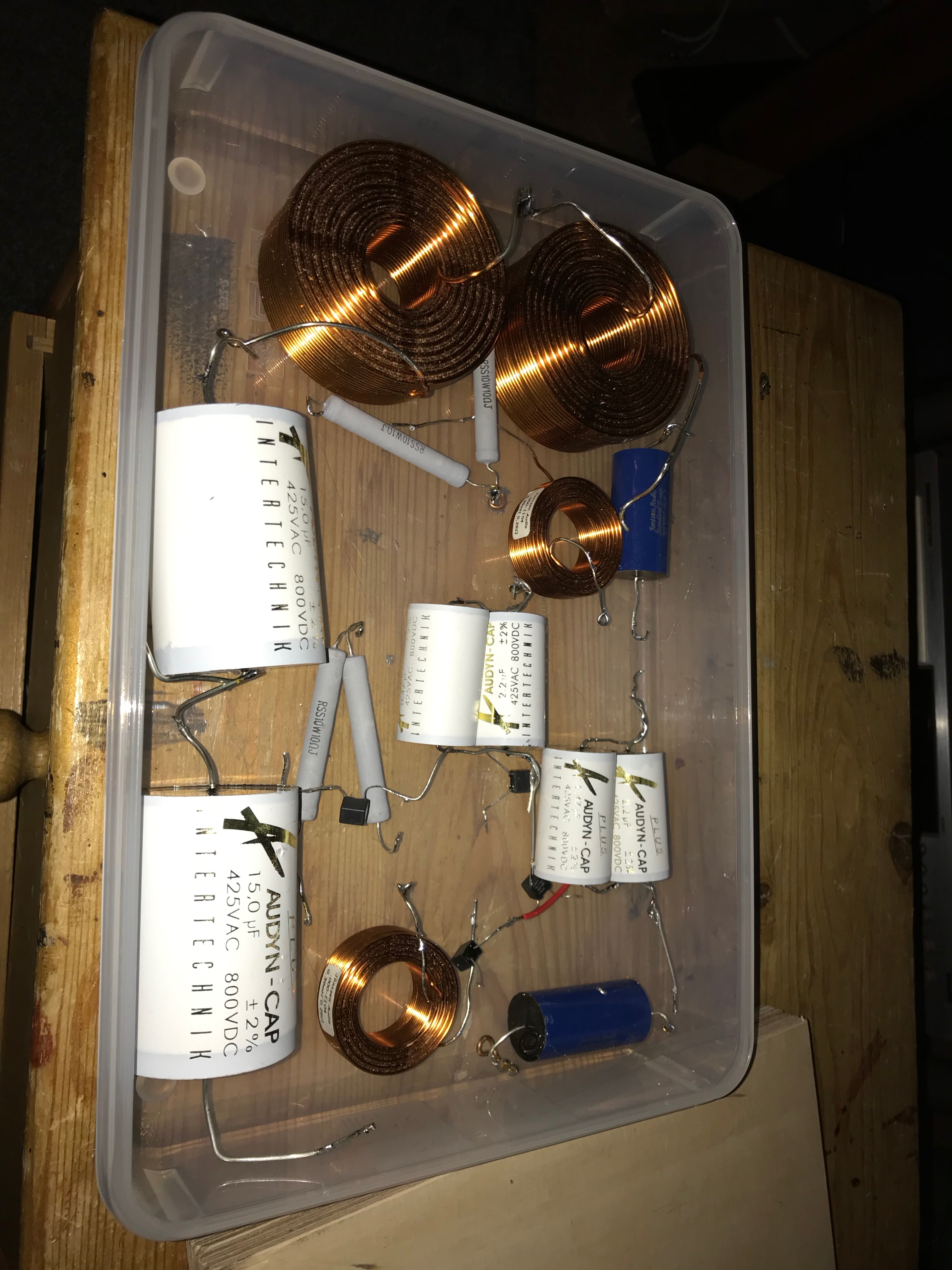

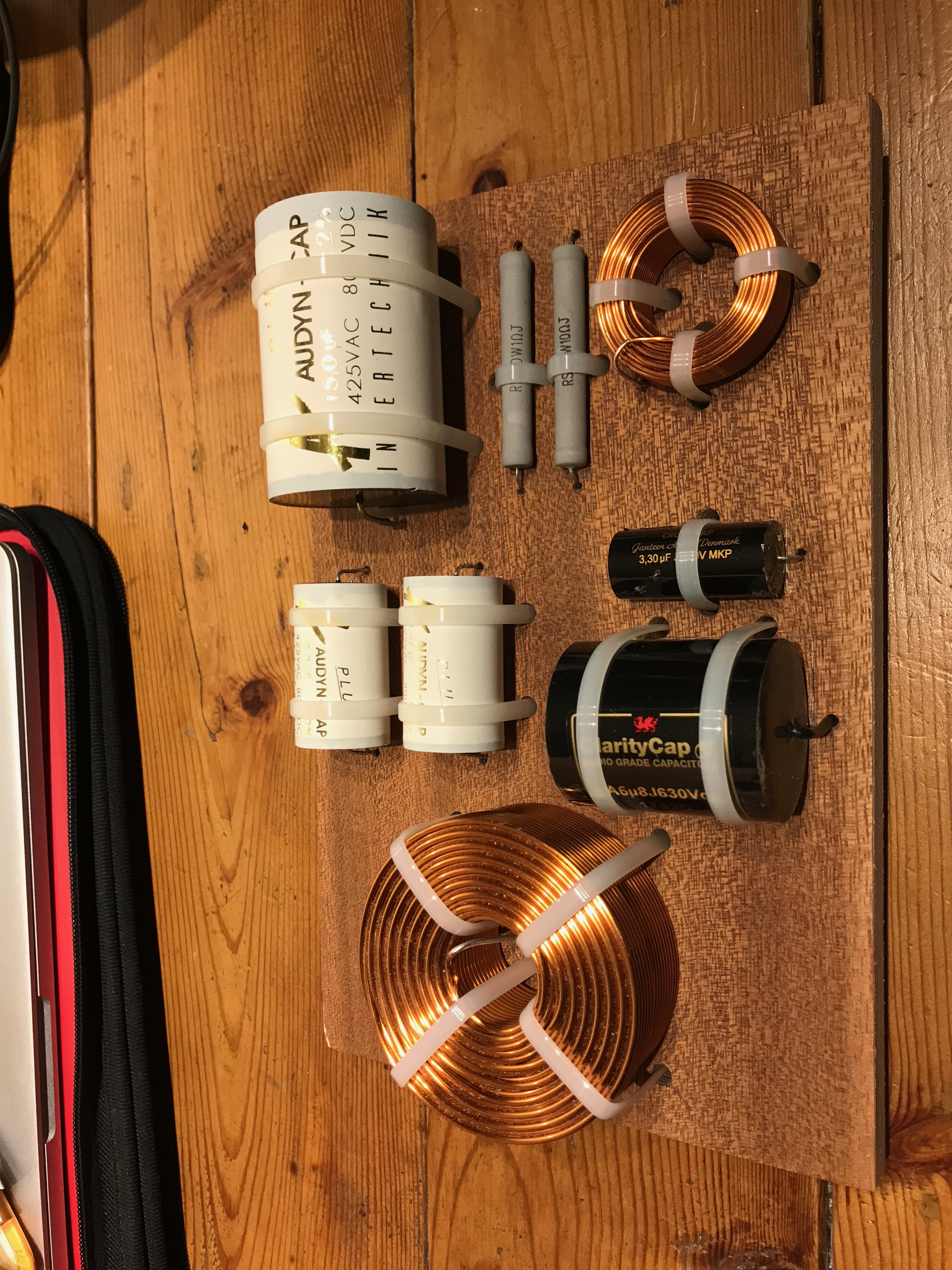

Doosje onderdelen...kilo koper :goeie:



Puzzelen voor de makkelijkste verbindingen en plaatsing.

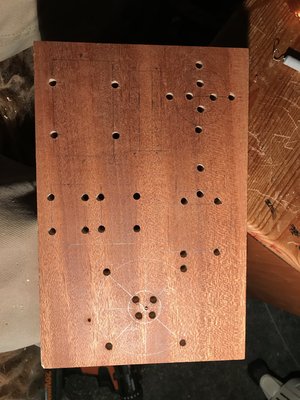

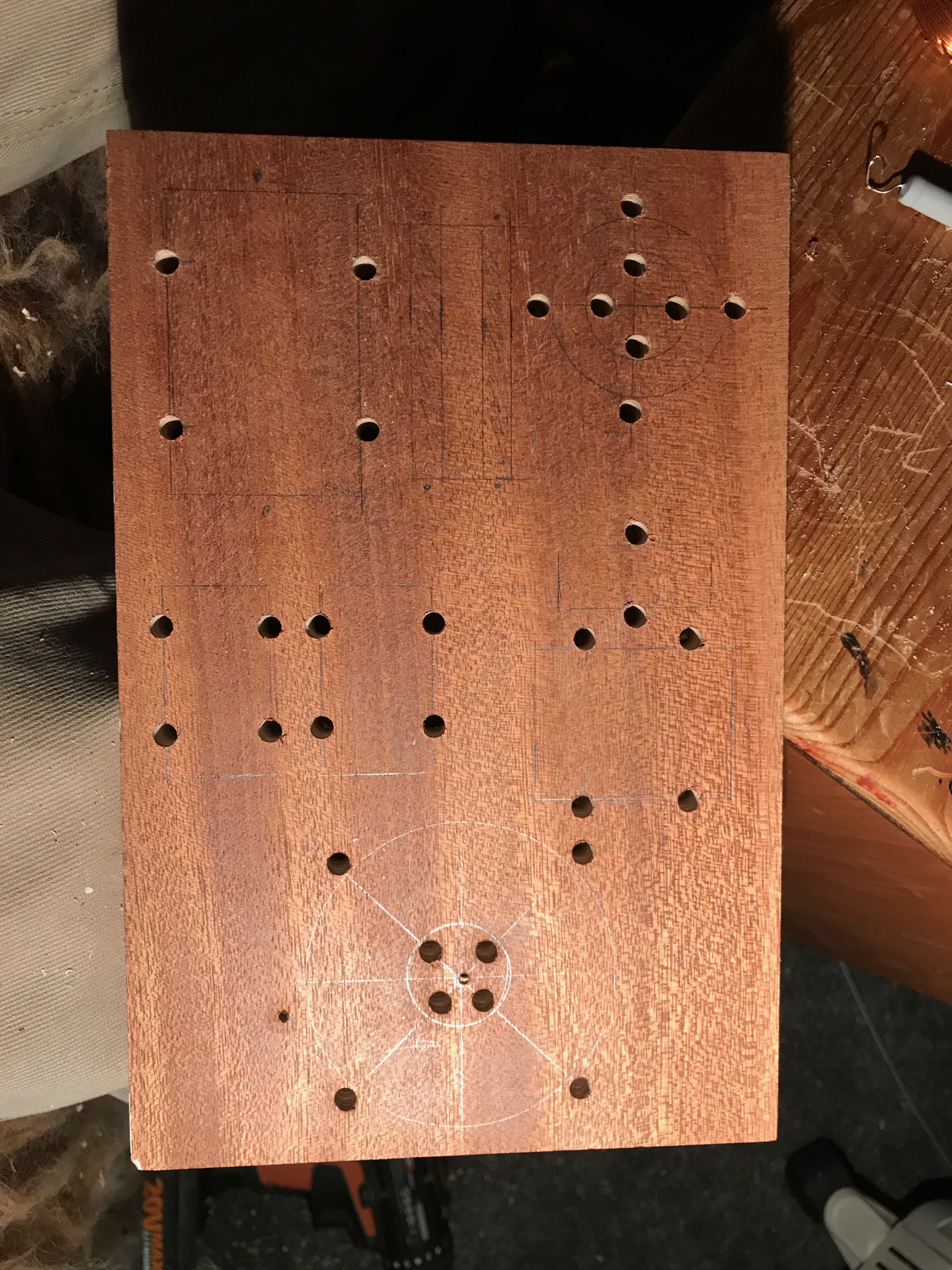

Uittekenen op het plankje en dan bepalen waar de ty-raps komen....en dan heel veel gaatjes voor de ty-raps boren.

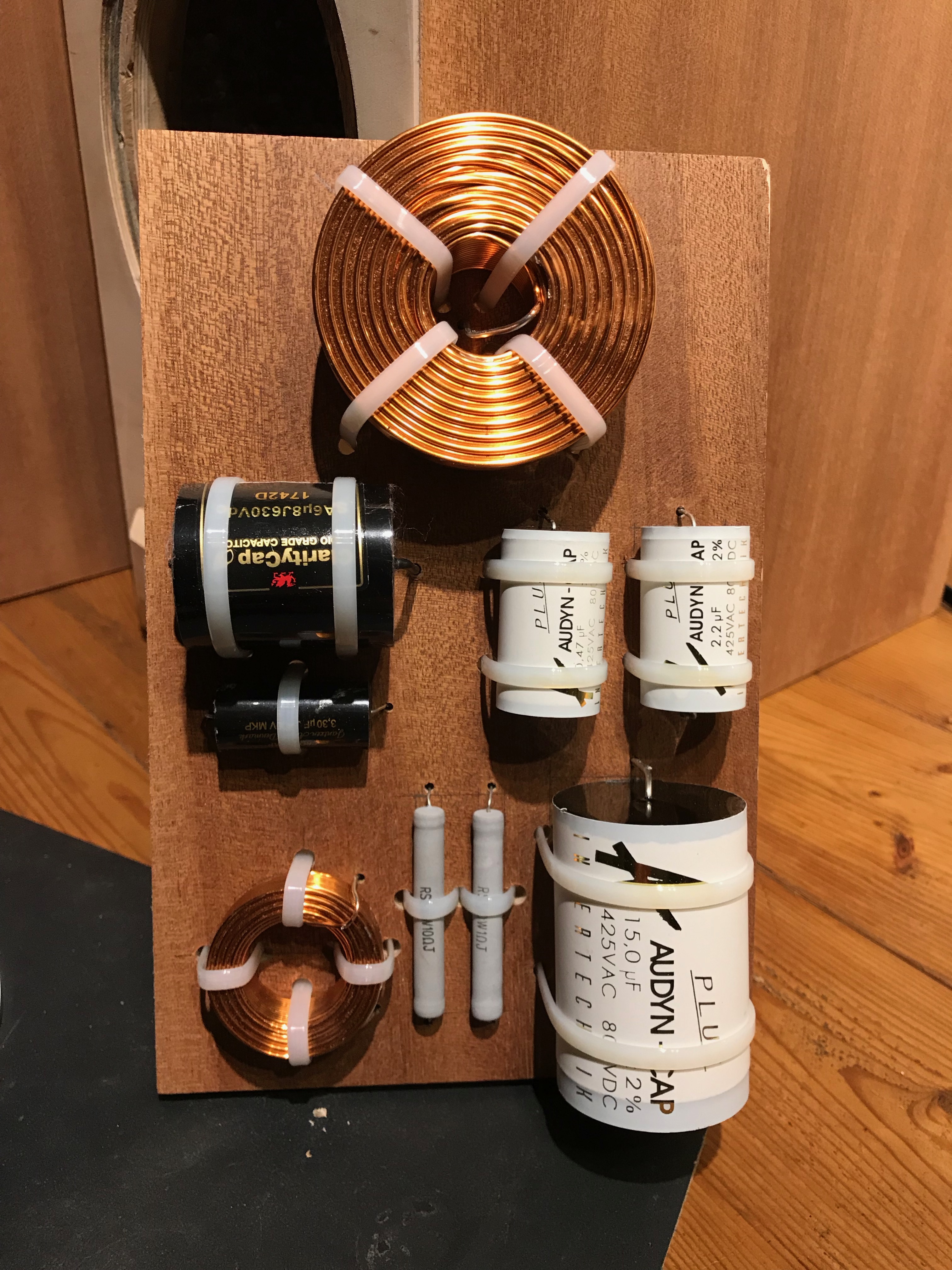

Het uiteindelijke resultaat.



Ik vind dit wel gaaf zo...de eerste keer netjes gemaakt omdat het geheel buiten de kast komt. Normaal knoop ik het goed aan elkaar en dan gaat het de kast in...dan kijk je niet of het netjes eruit ziet.

Je hebt niet voldoende permissies om de bijlagen van dit bericht te bekijken.
Apollo 13, TVA 751, ZBA Amp, Bryston 2B Pro, Marantz HD DAC1

toetertje
Berichten: 2317
Lid geworden op: ma 29 feb 2016, 18:05
Locatie: Omgeving Enkhuizen.

Re: DXT-Nexus

Berichtdoor toetertje » za 16 feb 2019, 20:07

Mooi stukje werk hoor. :goedzo:

Gebruikersavatar
Douwe84
Berichten: 2054
Lid geworden op: wo 26 nov 2014, 22:40
Locatie: Amersfoort

Re: DXT-Nexus

Berichtdoor Douwe84 » za 16 feb 2019, 20:10

Keurig!

Gebruikersavatar
Shadow
Berichten: 11576
Lid geworden op: vr 28 jan 2011, 20:56
Locatie: Vlissingen

Re: DXT-Nexus

Berichtdoor Shadow » za 16 feb 2019, 21:14

Ja eerst luisteren dan filtertje inbouwen he? :sure:
