Master Blaster Compact1 - rebuild (((maar dan klein)er)der)

[Martin66]

En dus... ben ik hier beland.

Hallo allemaal. Vanavond op bezoek bij jarige schoonmoeder... dus geen puf meer om iets te schrijven.
Morgen zal ik proberen mijn verhaal helder te krijgen voor iedereen en de vragen/wensen die ik heb duidelijk te formuleren.



Tot morgen.

------------------------------------
Citeer Henkjan

Algemeen luidsprekerbouw lijkt me wel geschikt
******
Citeer Martin66

Dat izzum inderdaad.

Kan ook topic starten. Bij welk item zou dit t beste kunnen? Omdat het in eerste instantie alleen een vraag is en wellicht ooit nog bouwproject wordt.

Groet.
******
Citeer Henkjan

Ha die Martin,

Dat gaat dus over deze jongen:
https://www.lautsprechershop.de/pdf/18s ... 5w1200.pdf

Je kan toch gewoon een topic starten? Als t klein moet dan is een compound push-pull opstelling wel de route.
Of wil je snel klaar zijn, desnoods iemand betalen?

gr, Henkjan
******
Citeer Martin66

Een goedemiddag Henkjan,

Ik heb een vraag. En natuurlijk krijg je als Admin 100-en vragen (althans, denk ik), maar ik weet ook niet zo goed waar ik heen zou moeten op het forum. Ik ken em niet zo goed als mijn broekzak dan jij em kent.

Ik heb een PA-set van de sloop gered. Het zijn enorme kasten [2x 123x83x63cm], die mijn vrouw niet echt kan waarderen in onze overvolle schuur. Bovendien zijn dat alleen de subs, de tops zitten in de hoorn verstopt en komen er nog eens bovenop...
Bovendien staat er al een klein subje http://www.zelfbouwaudio.nl/forum/viewt ... n#p1535886 'in-de-weg' en kan ik het echt niet maken om deze jongens 'even' te parkeren in de schuur.
Bovendien zijn ze als lood.

Ik heb alle speakers geript en zoek nu iemand die me zou kunnen helpen om een super klein [echt klein dus...] ontwerp te maken voor de 2x 18s 15W1200 die eruit kwamen. Een 2x 15" kast als push-pull, of mini bassreflex o.i.d.
Ik weet het nog niet.

Vraag: Weet jij iemand die bij me past? {Euhm... ben al gelukkig met Nancy hoor } dus... qua ontwerp en/of evt. het afstemmen van een plan.

Graag zie ik je reactie tegemoet.

Klinkende groet, Martin

[John P]

Als het goed is gaat het om deze jongens: http://www.eighteensound.com/Portals/0/PDFs/15W1200.PDF

[Martin66]

...



Zie dat deze er ook nog steeds staat... En weet dat de meeste van ons (ook nogal) visueel zijn ingesteld... Ze volgen ook vanmiddag.

[Martin66]

Gelukkig hebben we de foto's nog... Zo gezegd, zo gedaan.

Welkom luistervrienden.

Als je een paar speakers aan de rand van de weg ziet liggen, is dat meestal niet veel soeps. Vaak opgeblazen of zodanig verprutst dat je er niets meer aan hebt. Zo ook deze jongens. Stoere, uiterst degelijk opgebouwde, behoorlijk grote witte kasten waar ik (misschien) wel wat mee zou kunnen. Maar wat...



Zoals gezegd, passen in onze schuur gaat echt niet, daar zijn ze een pietsie te groot voor. (Joh )
Maar goed, ik heb in al mijn wijsheid besloten om ze te 'ontmantelen'. Spijtig, ja, nodig, dat ook. Ze hebben ruim 3 maanden buiten gestaan, en dat is te zien. Bijvoorbeeld aan bijde mids. Zie de foto's...



en...



Inderdaad, je ziet de randen zitten tot waar het water heeft gestaan. Horrorbeelden, ik weet het
Als de hoorn verwijderd is, zie je de ernst van de situatie van de mids.

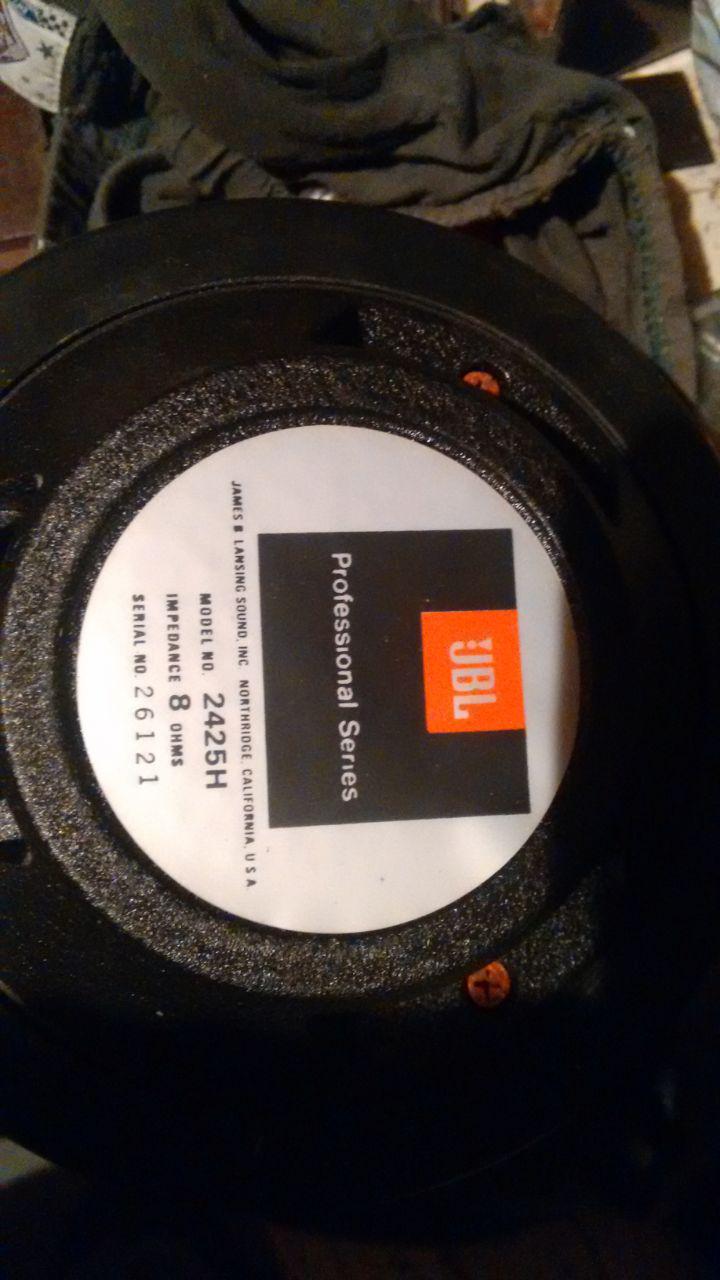

De mid in kwestie is:

Dat is het 1e gedeelte van het verhaal.
------------------------------------------------
Het hoog is (geloof ik) nog wel oké. Niet dat ik alles nog meekrijg (helaas dank aan harde muziek)

Laag, zoals al aangegeven is deze: http://www.eighteensound.com/Portals/0/PDFs/15W1200.PDF

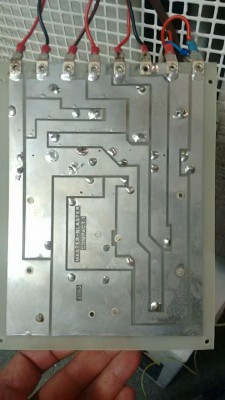

Alles gescheiden door een mooi filter.

------------------------------------------------
Het midlaag is (ook weer) een apart verhaal. Een zijde is goed, de andere werkt nog wel, maar je hoort dat ie aanloopt. Qua volume kunnen ze nog vol aan, maar klinken bij zachte volumes hopeloos.
Ook deze jongens hebben last gehad van vocht. Waarbij dus 2 v/d 4 een nieuw spoeltje nodig hebben.

-------------------------------------------------

Dus... tot zover het onderzoek en het verhaal.

Nu waar ik jullie (freaks) voor nodig heb is, het volgende.

Ik zou hiervan héél graag weer een werkende set maken, echter in de minimaalste behuizing die je je daarbij kunt voorstellen.
Ook reiken de investeringen niet tot hemelhoogte, dus graag daar rekening mee houden. Er zijn wel wat euries ter beschikking, maar geen 1000-en.

Het plan

* 2 x een Sub, gedachten gaan (bij mij) uit naar dergelijk ontwerp, tenzij iemand een beter idee heeft...



Omdat de frequentie bij 43Hz. 'ophoud', of eigenlijk vrij snel afvalt, een voorkeur voor een lichte boost op bv. 35Hz.

* Mid-laag, kijken of ik de 2 kapotte kan repareren, en/of alle 4, als dat beter is. Nog nooit gedaan, dus tips/adviezen zijn ook hier welkom...

* Mid, kijken of ze überhaupt nog droog worden, open maken (al heb ik daar wel wat adviezen voor nodig, vrees ik) en evt. die ook vervangen.

* Hoog, testen of ze goed zijn (met de oren van mijn kids vrees ik)

De laatste 3 in een super efficiënte kast zoals bijvoorbeeld deze


Uiteraard zijn ALLE aan,- opmerkingen, tips, trucs méér dan welkom. Ik hoor graag van jullie!

Groet, Martin

= = wordt vervolgd = =

[Martin66]

Gisteren tipte me een vriend me over het eventuele gebruik van MFB techniek. Speciaal bedoel om het beste uit het laag te halen in kleine kasten.
Tsja...
En ik wil een kleine kast (joh #vrouwenwens). Enige voorwaarde is wel dat het een gesloten kast is (óók op zondag). Dat is nog wel te overwegen, denk ik dan.

Afijn.
Vervolgens mij ingelezen in de website https://piratelogic.nl/?p=nl.producten van een MFB-nerd. Nerd... Dat kun je rustig zeggen
Een zéér bevlogen én met passie sprekende Chris waarmee ik gisteren een goed gesprek gehad over de eventuele mogelijkheden om de woofjes, mijn 15W1200's, te MFB-en (of hoe zeg je dat eigenlijk )
Klein nadeel in dit geheel... mijn spoel is té groot (100mm) voor het gebruik van de, tot-nu-toe, beschikbare varianten die Chris in de aanbieding heeft Zie https://piratelogic.nl/?p=nl.accelerometers
Dat is even een tegenvaller.
Echter... (bevlogen) Chris zou Chris niet zijn als hij niet de uitdaging aangaat en t.z.t. een 4 inch variant wil/gaat ontwikkelen. Nu ligt de max. op 3 inch.

= = wordt vervolgd = =

[markbakk]

Ik las het hierboven niet, maar waarschijnlijk heb je het al bedacht. De 2404 en de 2425 zijn misschien nog te 'reconen' (hoe zeg je dat ook alweer bij een horndriver?). Er zwerven zowel originele JBL's als namaakchinezen rond op het WWW.

Overigens is MFB zeker de moeite waard maar gezien deze drivers kom je met feedforward (Linkwitz Transform of bass shelf) ook heel ver.

[motoindo]

Sodeknetter, das een fijn setje. Die hoorns zijn denk ik nog wel herstelbaar, das diecast gietwerk toch ? even laten stralen en opnieuw laten spuiten / bakken en ze zijn weer als nieuw. Heb je die compressiedrivers al los gehad ? als de magneetspleet nog schoon/droog is kan je er een nieuw membraam in laten zetten waarna ze als het goed is weer 100% kunnen klinken, niet goedkoop maar wel erg fijn.

Die mid woofers is een ander verhaal, als die zich volgezogen hebben weet ik niet of je die weer stijf krijgt, dat er eentje aanloopt kan er op wijzen dat er zich roest in de luchtspleet gevormd heeft - als dat het geval is is het einde verhaal denk ik maar misschien dat ds23man daar nog iets nuttigs over kan zeggen. Die heeft naar mijn info redelijk wat PA chassis gereanimeerd in het verleden.

De woofer voorzien van een StarBass gaat inderdaad nog even niet, ik wil eerst de resultaten van de StarBass VI afwachten voordat ik met de VII aan de gang ga.

[ds23man]

Mooi bij elkaar geraapt zooitje, laag hoort jbl te zijn de mid speakers zijn een te nieuw type van JBL, 1 " driver op de hoor ipv 2 "...... Waar zijn de spleetjes?

[motoindo]

Waar zijn de spleetjes?

Volgens het plaatje zijn het 2404H billetjes ...

[markbakk]

nieuw membraam

Die zijn in de USA toch een stukkie goedkoper, zelfs met verzend- en invoerkosten denk ik....

Maar zoals Gerhard al aangeeft: het lijkt inderdaad op een flink verbouwd setje. Het is maar wat je nastreeft, maar wil je dit serieus doen, dan met kennis van zaken en meetapparatuur.

[ds23man]

Waar zijn de spleetjes?

Volgens het plaatje zijn het 2404H billetjes ...

Dat zijn de negerspleetjes.

[beijert]

Dat aanlopen van de woofers kan natuurlijk ook corrosie zijn. Even flink laten spelen en hopen dat de roest eerder weg is dan de coating op de spreekspoel.


Stuk zijn ze toch al.

[wouter]

Ik vrees dat dit set niet van de sloop gered is, alleen tijdelijk er even op gepast om tot dezelfde conclusie te komen als de vorige eigenaar.

Evt onderdelen los te koop aanbieden?!

[beijert]

Ja, dan kan je het geld in een beproefd ontwerp stoppen.

Voor iemand die deze specifieke units zoekt loont het misschien om er wat geld en moeite in te stoppen, anders zou ik er verder niet aan beginnen.

[Martin66]

Ja, dan kan je het geld in een beproefd ontwerp stoppen.

Voor iemand die deze specifieke units zoekt loont het misschien om er wat geld en moeite in te stoppen, anders zou ik er verder niet aan beginnen.

Over hoeveel geld hebben we het dan, schat je in?

[Martin66]

"...... Waar zijn de spleetjes?

Had op dit forum toch een iets andere 'insteek' verwacht..

Durf ze eigenlijk niet verder open te maken, zeg maar. Bang dat ik iets (verder) stuk maak.

[beijert]

Over hoeveel geld hebben we het dan, schat je in?

Dat is echt wat de gek er voor geeft, zit je er op te wachten dan wil je wel wat uitgeven natuurlijk.

Zal je eens rond kunnen kijken naar wat de onderdelen op internet doen als zijnde "not working/parts" en dan daar nog onder zitten qua vraagprijs, zeker als ze ook niet mooi meer zijn.

Alles bij elkaar kan dat een leuke start zijn.

[ds23man]

"...... Waar zijn de spleetjes?

Had op dit forum toch een iets andere 'insteek' verwacht..

Durf ze eigenlijk niet verder open te maken, zeg maar. Bang dat ik iets (verder) stuk maak.

Je had er vroeger bijnamen voor: spleetje voor de 2405, negerbillen voor de hoorns met die 2 halve bollen en koeiekutten voor die grote 2" 90 graden hoorns.

[Shadow]

Zoals een gerespecteerd forumlid ooit zei; Kan Langdurig In Kelder Opgeborgen

[Martin66]

Je had er vroeger bijnamen voor: spleetje voor de 2405, negerbillen voor de hoorns met die 2 halve bollen en koeiekutten voor die
grote 2" 90 graden hoorns.

dat verklaart...

[ds23man]

En dan waren er nog kippehokken,glijbanen, paraplubakken en philishaves........

[SARK]

Philishaves? Heb je daar een plaatje bij?

[Martin66]

Nou heb ik voor het >500Hz een ILP module (HY368), heeft iemand ervaring, qua geluid, met die dingen?

[ds23man]

Philishaves? Heb je daar een plaatje bij?

https://www.google.nl/search?q=martin+p ... 5997763267

[ds23man]

Paraplubak:

https://www.google.nl/search?q=martin+p ... 5997810305
