Zo met de zomer in aantocht maar eens wat aan die doos vol nieuwe units doen op zolder.

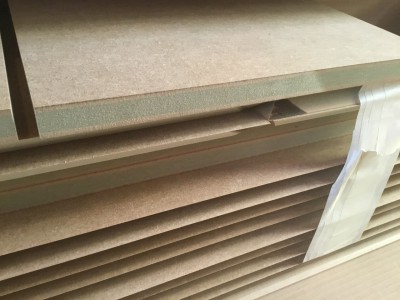

De vrienden van opmaatzagen.nl zijn langs geweest (super bezorgservice, ‘voorzichtig mevrouw, het is heel zwaar en in verstek gezaagd, dus het beschadigd snel, ik zet het zelf wel neer in de gang voor u’ )
met mdf V313 maar dan anders als op de meeste plaatjes niet door en door groen
Er zullen wel verschillende versies zijn ofzo...

[dre]

Medite MR.

https://mdfosb.com/nl/medite/products/medite-mr

Mankeert helemaal niets aan!

[toetertje]

Ik had ook al eens op die site gekeken. Maar hoe zit dat met de verstekken.
Standaard staat van boven naar beneden geselecteerd. Als je dat dan bij 4
zijden doet, en je kijkt naar het voorbeeld tekeningetje, dan lijkt het niet
te kloppen.

[Shadow]

Als je plaat 2 dezelfde afwerkvlakken heeft en binnen of buiten dus niet uitmaakt, dan kun je gewoon alle verstekjes dezelfde kant op doen, krijg je gewoon aan elkaar geplakt hoor.

[beijert]

Mooi, maar wel ontzettend duur. Geen aanrader als je zelf ruimte hebt om te zagen.

[Shadow]

Zo lang ik nog geen invalzaag met lineaal heb, is het ideaal.

[ray5150]

In die schuur van jou past vast wel een zaagtafel.

[Shadow]

Nee helaas geen plek voor, maar ik moet nog een afdak zetten en daar hou ik rekening met een klustafel / zaagtafel, want dat ga ik echt niet binnen doen

[Shadow]

Bestelling nagekeken, ze waren vergeten de kantjes van de baffle doubler af te schuinen zoals gevraagd, die sturen ze achteraan.

[Shadow]

Pomtiedomtiedom

Even fijn, bezig zijn

[dre]

Goed bezig!
Wel even de overtollige lijm verwijderen!

[Shadow]

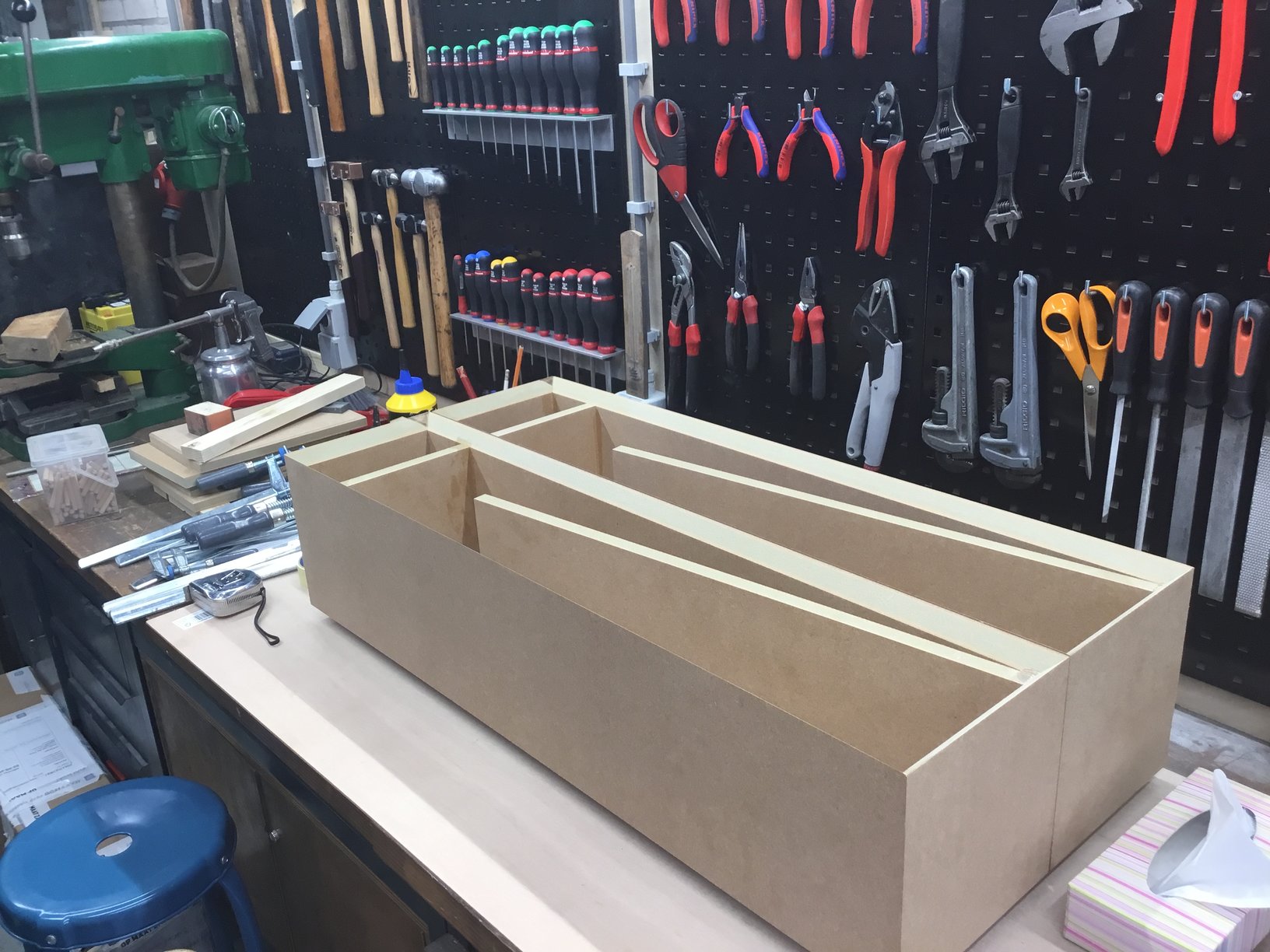

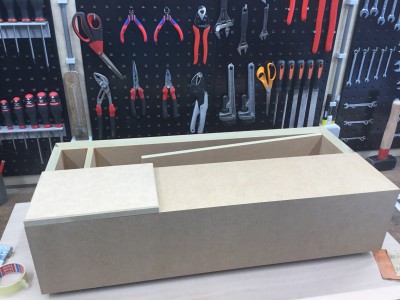

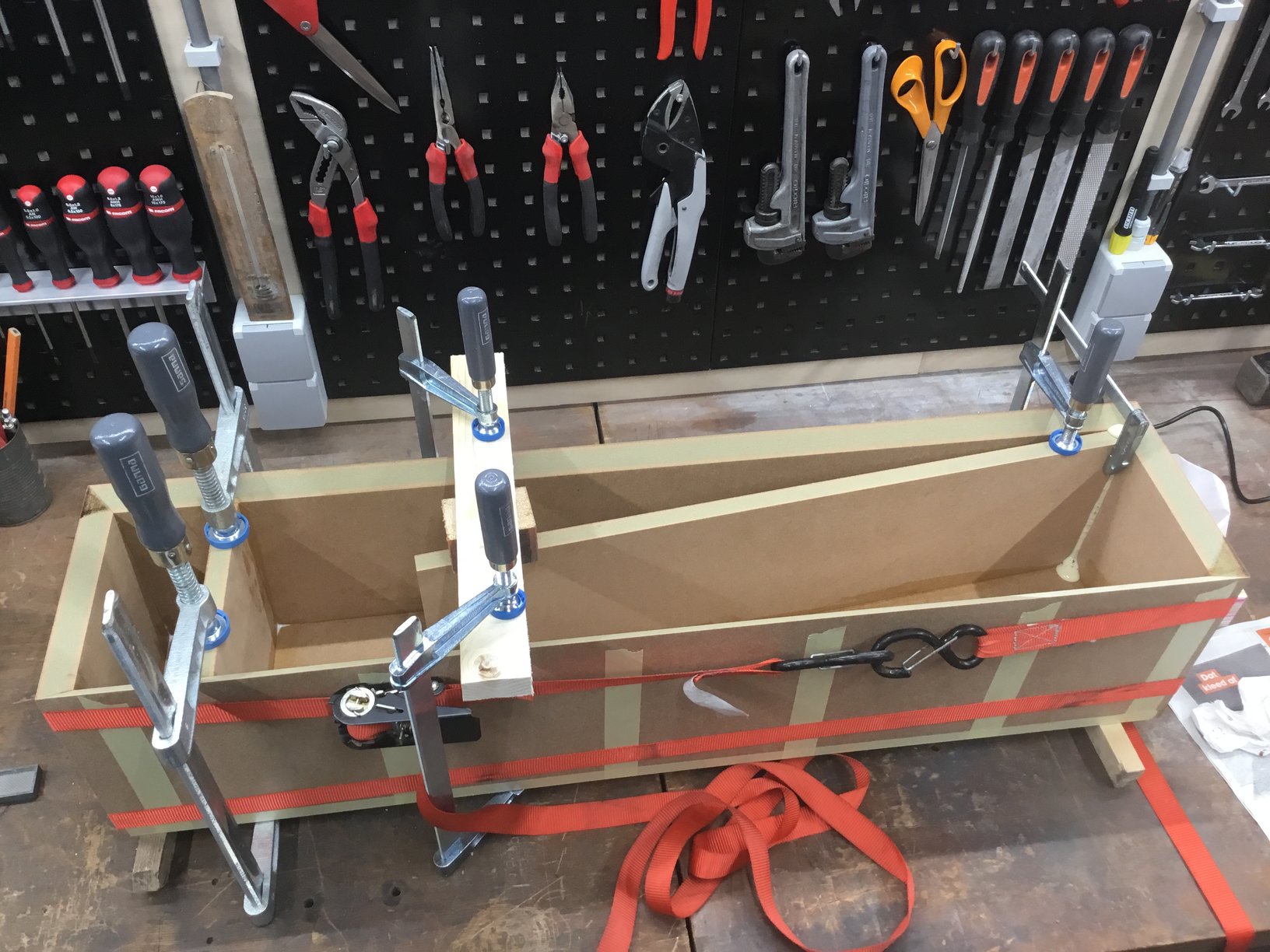

Ja tuurlijk, de buiten naden zijn allemaal afgetaped dus de gewone D3 gaat naar binnen om daar weggeveegd te worden, het transmissielijnschot sluit niet helemaal aan op de bodem (niet onder verstek laten zagen) dus die is met D4 pu gelijmd, dat bruist er wat van tussen idd. Ik heb hem net uit de spanbanden gehaald en alle tape verwijderd, plus met een mesje even dat beetje lijm weggesneden.

[Barry2001]

Misschien Joram is het een idee iets meer info over de speaker te vermelden? Voor mensen die het ontwerp niet kennen. Welke drivers, filter, ontwerp, etc.

[Shadow]

Ja goed idee!

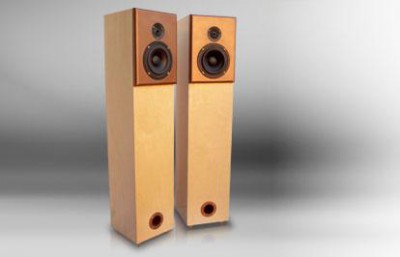

Dit worden ze, de ‘Copper Project’ van Parts Express / Marty Heafenbreadl.
https://www.parts-express.com/project-g ... er-project

Mass loaded transmissielijn Tapered Quarter Wave met een F3 van 33Hz uit de tangband w5-1685 woofer.
Hoog wordt verzorgd door de kleine ringradiator van Vifa.

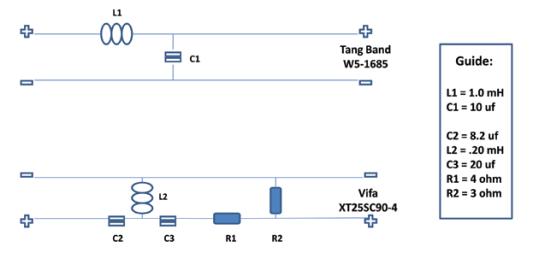

Filter is redelijk eenvoudig;

Het is wel apart spul in awg’s en ik heb gewoon bij Rumoh de spullen zo dicht mogelijk erbij gekozen, caps allemaal Clarity Cap en mooie iron core spoelen met schijven.

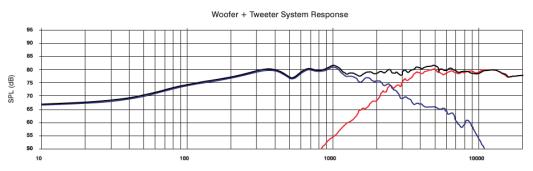

Dat levert dan het volgende op;

Wat kleiner als de grote breedbandhoorns die ik nu heb staan en voor het laag aan te vullen ga ik tzt een subje bouwen.
ARK-Deurne (Rik) hier op het forum heeft ze ook gebouwd en een aantal keer naar luisterdagen meegenomen, met de juiste versterker / bron klonk het prachtig toen!

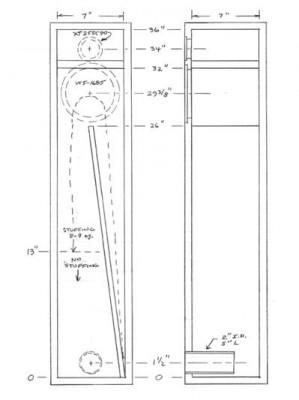

Bouwtekening;

Ik heb alles omgerekend naar mm’s en daar nette maten van gemaakt met behoud van de verhoudingen, een paar tiende mm afronden hoor je niet lijkt me zo.

[Barry2001]

[VintageHarry]

Interessant project! Komen ook deze t.z.t eens naar een luisterdag denk je?

[ray5150]

Ik kan dat dunne mdf plaatje niet helemaal rijmen ?
Of er moet later nog een aparte baffle tegenaan komen.

[FR_Aad]

Ik kan dat dunne mdf plaatje niet helemaal rijmen ?
Of er moet later nog een aparte baffle tegenaan komen.

Bestelling nagekeken, ze waren vergeten de kantjes van de baffle doubler af te schuinen zoals gevraagd, die sturen ze achteraan.

[Shadow]

Ik kan dat dunne mdf plaatje niet helemaal rijmen ?
Of er moet later nog een aparte baffle tegenaan komen.

Hoe bedoel je? Het is 18mm mdf v313 en bij de drivers wordt dat dubbel, 36mm dus. Voor een 13cm woofer wel genoeg lijkt me...?

[Shadow]

Interessant project! Komen ook deze t.z.t eens naar een luisterdag denk je?

Jazeker, ik ga naar 3 v/d 4 luisterdagen per jaar dus...Breda gaan ze nog niet halen, daar komen de Viechs nog mee (die zijn te koop; http://forum.zelfbouwaudio.nl/viewtopic ... 21&t=26373).

[wouter]

Het is geen dun plaatje, je kijkt naar een verstekrand

[Shadow]

Ja en dat medite is net een dunne plaat, groen mdf, dunne plaat, dat is lastig te zien op een telefoon denk ik...

[Shadow]

Zo 2 klaar voor gaten boren en frezen;

Speciaal voor de mensen die bang waren dat het niet dik genoeg wordt;

36mm, gaat nog wat vanaf door infrezen en de flare aan de achterzijde, maar ya’all get the picture denk ik

[Shadow]

Eerste baffle ook al voorzien van verdikking tbv drivers, vanavond de 2e en dan eens een cirkelgeleider maken want m'n huidige kan niet klein genoeg voor de XT25SC90

[Shadow]

Net begonnen aan de cirkelgeleider
Duurt ff...
