Zo, enkele uurtjes verder....
Ben op een 12 dB filter uitgekomen voor het laag, met een LCR om geen opslingering rond 80 Hz te krijgen. De afstemming in 37 liter is 30 Hz.
EDIT: die 420 uF mag 470 uF worden en de spoel van 3,3 ca. 0,8 Ohm - wordt het nog mooier
Voor het midden ben ik uitgekomen op een hoogpass van 12dB - de (parallel)spoel daarin moet een lage weerstand hebben om het rendement niet te drukken (max 1 Ohm). Misschien dat het ook anders te regelen is...
Voor de affiltering naar de tweeter gaf een 18dB filter het beste resultaat. Daarbij heb ik nog een bafflestep correctie gedaan, en een extra LCR om resonantie rond 7 kHz te onderdrukken (zonder gaat ook, maar lijkt me niet optimaal aangezien deze resonantie de somcurve zelfs beinvloedt). Ook dit kan wellicht nog efficienter, 18dB + BSC en zuigkring voor de resonantie lijkt me dubbel - maar ik kwam zo uit
Voor het hoog had ik een 12 dB filtering, maar met 18 dB zit je veiliger voor wat betreft resonantiefrequentie en powerrespons (evenwichtige afstraling onder diverse hoeken).

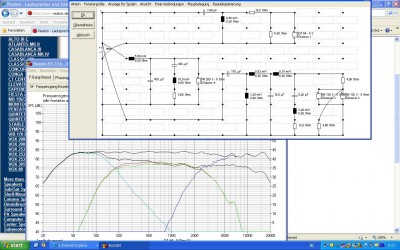

Kiek maar eens eem:
Bij een LCR kring gaat het om de totale weerstand, daarom heb ik bij de spoel geen R opgegeven. Is die van de spoel bijv. 0,5 Ohm en het totaal moet 6 zijn dan neem je een weerstand van 5,6 Ohm (5,5 Ohm zit niet in de E-reeks -afwijkingen van +/- 20% zijn geen probleem denk ik)
Het hoog kun je wat opkrikken door de parallel weerstand ( 4,7) van de spanningsdeler te vergroten naar 5,6 of (max) 6,8 Ohm.
Het middengebied kun je t.o.v. het laag ook eenvoudig 'boosten' door de serieweerstand van de spanningsdeler (3,9) te verlagen naar 3,3 Ohm. Dit is handig wanneer je de luidsprekers dichter bij de muur plaatst. Staan ze volledig vrij dan kun je het middengebied vanaf ca. 200 Hz ook wat zachter zetten door van 3,9 naar 4,7 Ohm te gaan (waarschijnlijk moet je dan ook het hoog mee liften zoals ik beschreven heb).
Verder heb ik bij de gegevens van de W200S het akoestisch centrum van 77 mm naar 247 mm gebracht. Dat is omdat ik verwacht dat de woofer in de zijplaat met het centrum zeker 17 cm achter dat van de andere units ligt.

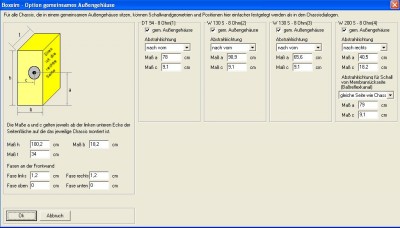

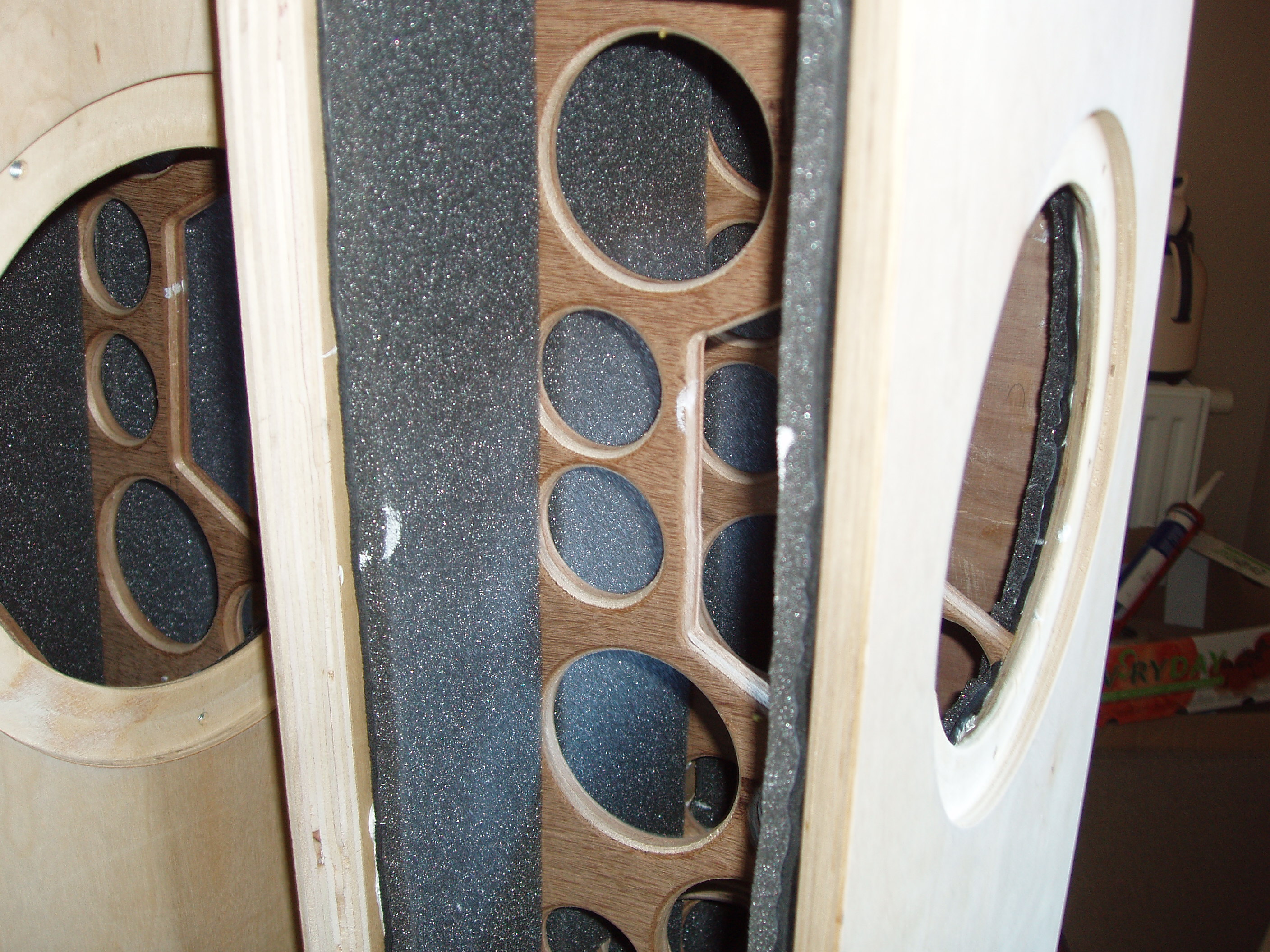

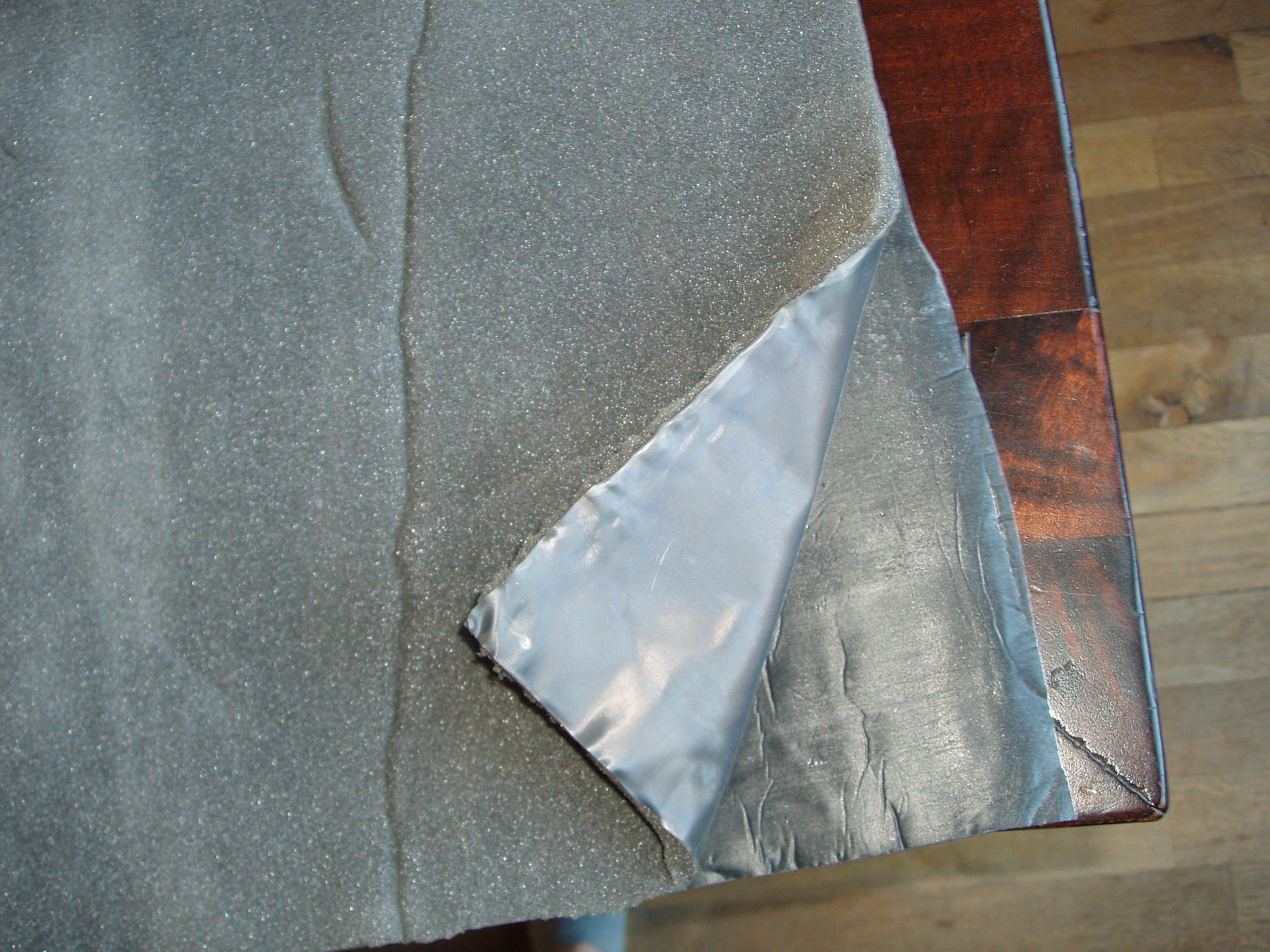

De breedte van de kast heb ik op 18,2 cm gezet, de afschuining 1,2 mm. Hoogte 100,2 cm bij 34 cm diep. Woofer op 40.5 cm hart afstand vanaf de grond, bij 17 cm diepte vanaf de voorkant. De invoer kan trouwens beter, bij einbau und schallwand editieren - dus geen gemeinsames ausengehause aangevinkt. Maar zo goed ken ik het programma nog niet, wellicht kom ik daar nog uit (of jij
)

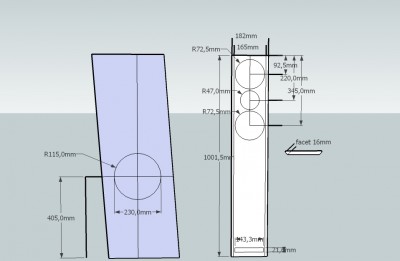

De hoogte van de luidsprekers vanaf de onderkant:
