Bekabeling buizenversterker

Berichtdoor Gerrittube » vr 14 feb 2020, 19:16

Voor de interne bekabeling van een buizenversterker zoek ik naar goede bekabeling, die zich strak laat leggen. Ik bedoel dan niet een beetje strak, maar snaarstrak en waar nodig exact haaks, etc.. Voor het audio pad heb ik al zilverdraad en teflon buis liggen, dus dat komt wel goed, voor de gelijkspanning ben ik nog zoekende.

Wie heeft een goede suggestie voor een bekabelingssysteem (diverse kleuren) voor hoogspanningen tot zo’n 650 Volt (continu), maar ook voor diverse veel lagere spanningen. Ik zit te denken aan teflonkabel o.i.d., maar goede adviezen en praktijkervaringen zijn zeer welkom.

Groet, Gerrit

Gebruikersavatar
Pjotr
Berichten: 25213
Lid geworden op: do 26 aug 2004, 18:34
Locatie: bollenstreek

Re: Bekabeling buizenversterker

Berichtdoor Pjotr » vr 14 feb 2020, 19:51

Alvast een truuk om je draden perfect, al dan niet met isolatie, recht, strak, ja snaarstrak, te krijgen: Strekken. Misschien ken je het al? Klem 1 uiteinde van een stuk massief draad in de bankschroef. Pak nu het ander einde met een combinatietang op en trek stevig aan de draad zodat deze een beetje uitrekt. Et voila een perfechte rechte draad. Dit werk alleen met massief draad, niet met litzedraad.
How much wood could a woodchuck chuck
if a woodchuck could chuck wood

Gebruikersavatar
Gerrittube
Berichten: 71
Lid geworden op: di 17 dec 2019, 20:00

Re: Bekabeling buizenversterker

Berichtdoor Gerrittube » vr 14 feb 2020, 21:32

Hoi Pjotr,

Dat is wel bekend. Ik heb massief draad ook wel eens onder treklast iets opgespannen door de draad wat te draaien, wordt het ook mooi recht van. Probleem is dat dun massief draad niet voor hoogspanning geschikt is, althans ik heb het nog niet gevonden. En om nu alles zelf in teflon buisjes te schuiven gaat me te ver voor eenvoudige stroomdraden. Ik ben bang dat ik dus uitkom op een litzedraad, maar die wil ik wel “recht” kunnen leggen.

Groet, Gerrit

Gebruikersavatar
Pjotr
Berichten: 25213
Lid geworden op: do 26 aug 2004, 18:34
Locatie: bollenstreek

Re: Bekabeling buizenversterker

Berichtdoor Pjotr » vr 14 feb 2020, 21:44

Dan wordt het kabelboompjes vlechten....... Kan er ook mooi uitzien. 0,4mm2 massief PVC geïsoleerd is er wel maar niet courant bij de hobbyboer. Zit hier wat tussen: https://nl.farnell.com/c/cable-wire-cab ... ok-up-wire Probleem ook hier, niet per meter, alleen grotere hoeveelheden.
How much wood could a woodchuck chuck
if a woodchuck could chuck wood

Gebruikersavatar
Shadow
Berichten: 13667
Lid geworden op: vr 28 jan 2011, 20:56
Locatie: Vlissingen

Re: Bekabeling buizenversterker

Berichtdoor Shadow » vr 14 feb 2020, 22:15

Dik ijzerdraad in je kabelboom meebinden een idee?
Passed over: Pass Aleph 5
Kleine subjes bouwen (2xSDX12) met mfb
Nog een mooie monitor voor daar bovenop met de JA-8008 en T035

Gebruikersavatar
Pjotr
Berichten: 25213
Lid geworden op: do 26 aug 2004, 18:34
Locatie: bollenstreek

Re: Bekabeling buizenversterker

Berichtdoor Pjotr » vr 14 feb 2020, 22:26

Massief draad heb ik in de kasten-, en paneelbouw de laatste 20 jaar niet meer gezien eigenlijk. Alleen in de energie voorziening aan de >= 230V kant. Qua kleuren is er op de 1010 na eigenlijk geen standaard. Ieder bedrijf hanteer eigen kleur codes voor de diverse functies en spanningen.
How much wood could a woodchuck chuck
if a woodchuck could chuck wood

Gebruikersavatar
ray5150
Berichten: 24613
Lid geworden op: vr 13 apr 2007, 23:56
Locatie: s-Gravenhage

Re: Bekabeling buizenversterker

Berichtdoor ray5150 » vr 14 feb 2020, 22:38

Ik gebruik al jaren zonder problemen ouderwetse telefoon koperdraad met de kleuren rood/blauw/oranje/wit in een buizen voorversterker, echter de hoogste spanning daar is rond de 300 VDC, dat is natuurlijk een stuk lager dan wat er hier om gevraagd word.
Zelf heb ik de afgelopen jaren een aantal versterkers gebouwd, en qua bekabeling gebruikt wat er toevallig voorhanden is. denk dat dit voor wel meer electronica/versterkerbouwers hier geldt, er word gebruikt wat er in de buurt of bij de vaste elektrozaak verkrijgbaar is.

*mompelt iets over een niet nader te noemen forumlid die een aansluitkabel van een overleden grasmaaimaachine hergebruikte in een nieuwe set zelfbouwluidsprekers. *

Iets concreter in jouw geval vond ik dit : https://www.eoo-bv.nl/606-montagedraad-stug
Is merkloos, dus specificaties onbekend.
Dat is weer het voordeel als je koopt via een groothandel zoals Peter aangeeft, is van een merk, en er is een datasheet met gegeven als maximale spanning en isolatie gegevens voorhanden.
Nadeel is dus, vaak alleen per honderd meter verkrijgbaar.

Gebruikersavatar
Pjotr
Berichten: 25213
Lid geworden op: do 26 aug 2004, 18:34
Locatie: bollenstreek

Re: Bekabeling buizenversterker

Berichtdoor Pjotr » vr 14 feb 2020, 22:50

Dat draad van EOO is minimaal 200V sowieso. En ik denk makkelijk 300V continue. Bedenk dat als je 2 draden tegen elkaar legt, je 2x de isolatie hebt, dus 600V. Voor de zekerheid zou je dan die paar draden waar 650V en hoger op staat, van een teflonkous kunnen voorzien
How much wood could a woodchuck chuck
if a woodchuck could chuck wood

Gebruikersavatar
pappaleo
Berichten: 9224
Lid geworden op: wo 25 sep 2013, 14:30
Locatie: verder dan Delft of Drievliet

Re: Bekabeling buizenversterker

Berichtdoor pappaleo » vr 14 feb 2020, 23:06

ray5150 schreef:*mompelt iets over een niet nader te noemen forumlid die een aansluitkabel van een overleden grasmaaimaachine hergebruikte in een nieuwe set zelfbouwluidsprekers. *

Welke idioot was dat ? :shock:

Gebruikersavatar
ray5150
Berichten: 24613
Lid geworden op: vr 13 apr 2007, 23:56
Locatie: s-Gravenhage

Re: Bekabeling buizenversterker

Berichtdoor ray5150 » vr 14 feb 2020, 23:06

Ik zeg niks ! :-$

Gebruikersavatar
OpaBert
Berichten: 10023
Lid geworden op: vr 25 apr 2014, 4:15
Locatie: Oudenbosch

Re: Bekabeling buizenversterker

Berichtdoor OpaBert » vr 14 feb 2020, 23:17

Iemand gaf al een Dik tip stuk Koperdraad En Daar je kabelboom langs
Ik zoek ook die manier want ik zie zoveel mooie bedrading oa Piet1950
Maar ook verder op internet met foto,s van versterkers
Willy maakt echt een kabelboom
Die bereid alles voor tot laatste mm en maakt dan een plank spijkers er in waar je de hoek om moet en waar je eindigd
Dat is de manier voor massa productie
Maar is wel mooi als het klaar is
shit draadje vergeten :oops:

Gebruikersavatar
Pjotr
Berichten: 25213
Lid geworden op: do 26 aug 2004, 18:34
Locatie: bollenstreek

Re: Bekabeling buizenversterker

Berichtdoor Pjotr » vr 14 feb 2020, 23:29

Heb dat "bomen" vroeger ook wel eens voor een versterker gedaan Bert. Valt wel mee qua hoevelheid werk. Tekende het eerst uit op mm papier en spijkerde dat op een plank. Ik gebruikte resten dik computer multikabel uit de dump. Zat vaak 50+ aders @ 0,4mm2 bij. Had je gelijk ook 50 verschillende kleurtjes :mrgreen:

Maar juist in een versterker wil je eigenlijk helemaal geen kabelbomen! Daar wil je alles liefst zo veel mogelijk uit elkaar en gescheiden houden in verband met overspraak! En dan werkt massief draad echt een stuk beter en makkelijker.
How much wood could a woodchuck chuck
if a woodchuck could chuck wood

Gebruikersavatar
SSassen
Berichten: 10127
Lid geworden op: vr 22 apr 2005, 10:21
Locatie: Zuidoostbeemster

Re: Bekabeling buizenversterker

Berichtdoor SSassen » za 15 feb 2020, 8:58

Pjotr schreef:Maar juist in een versterker wil je eigenlijk helemaal geen kabelbomen! Daar wil je alles liefst zo veel mogelijk uit elkaar en gescheiden houden in verband met overspraak! En dan werkt massief draad echt een stuk beter en makkelijker.


Je was mij net voor Peter! Je wil inderdaad helemaal geen kabelboom, gescheiden werken garandeert veel betere resultaten!
Mediocre is not my middle name.

Gebruikersavatar
OpaBert
Berichten: 10023
Lid geworden op: vr 25 apr 2014, 4:15
Locatie: Oudenbosch

Re: Bekabeling buizenversterker

Berichtdoor OpaBert » za 15 feb 2020, 9:20

SSassen schreef:
Pjotr schreef:Maar juist in een versterker wil je eigenlijk helemaal geen kabelbomen! Daar wil je alles liefst zo veel mogelijk uit elkaar en gescheiden houden in verband met overspraak! En dan werkt massief draad echt een stuk beter en makkelijker.


Je was mij net voor Peter! Je wil inderdaad helemaal geen kabelboom, gescheiden werken garandeert veel betere resultaten!

Daar heb ik wel eventjes aan gedacht
Maar ik ben weer van het rechte pad naar kriskras door elkaar :D
Scheelt een hoop werk :goedzo:
shit draadje vergeten :oops:

Gebruikersavatar
Pjotr
Berichten: 25213
Lid geworden op: do 26 aug 2004, 18:34
Locatie: bollenstreek

Re: Bekabeling buizenversterker

Berichtdoor Pjotr » za 15 feb 2020, 11:00

Yup, de ouderwetse "spinnenweb" methode is w.d.b. het beste. Maar dan nog blijft het oppassen.
How much wood could a woodchuck chuck
if a woodchuck could chuck wood

Martin21
Berichten: 13
Lid geworden op: do 01 feb 2018, 0:01

Re: Bekabeling buizenversterker

Berichtdoor Martin21 » zo 21 mar 2021, 10:53

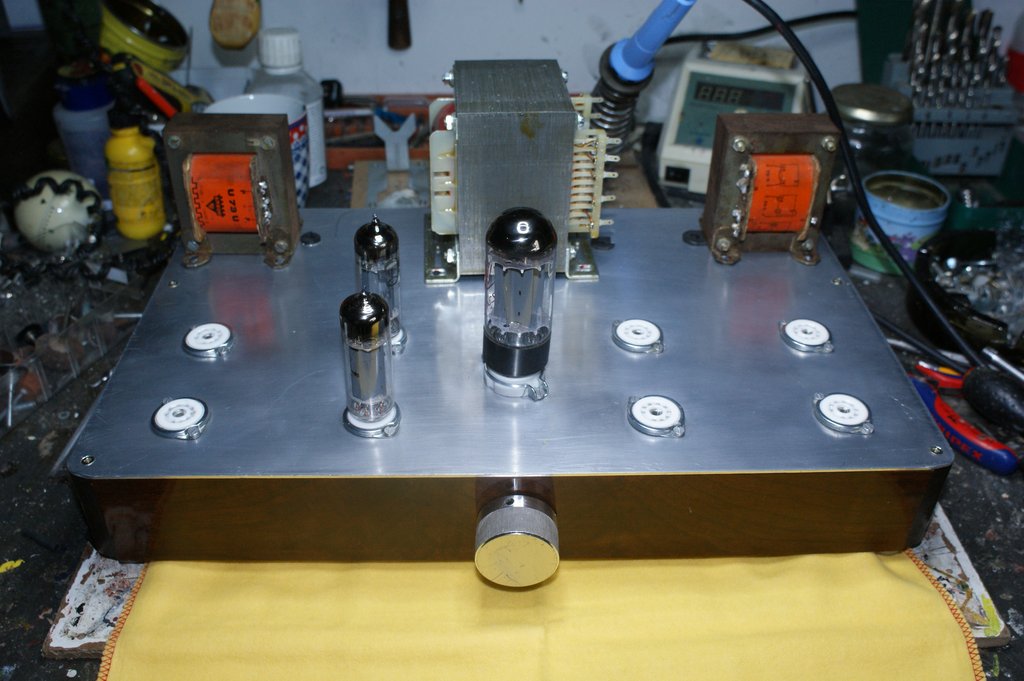

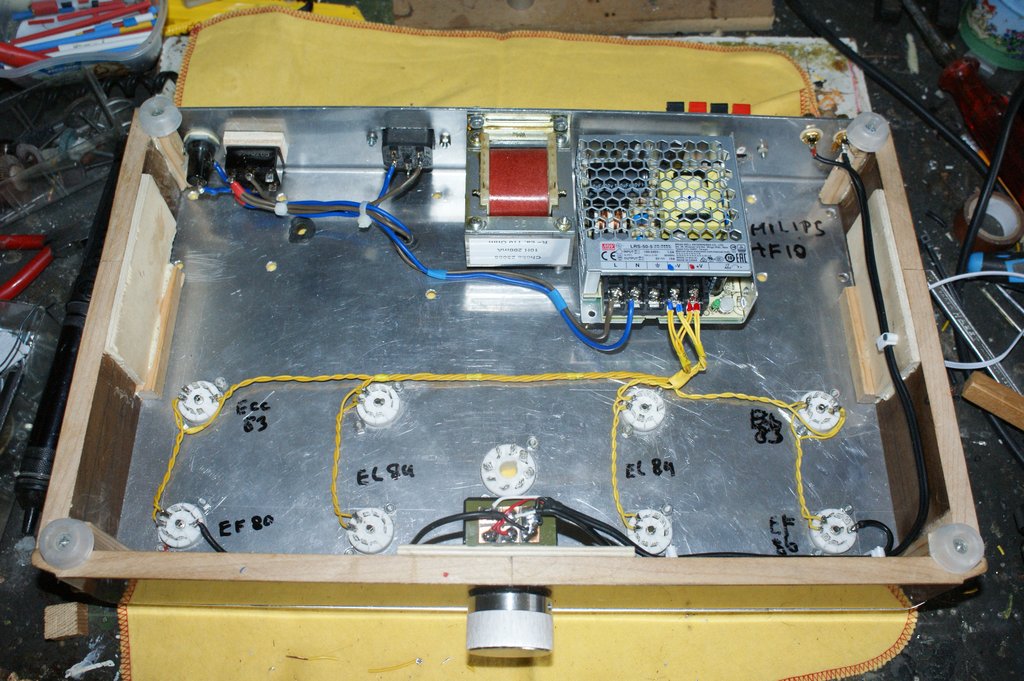

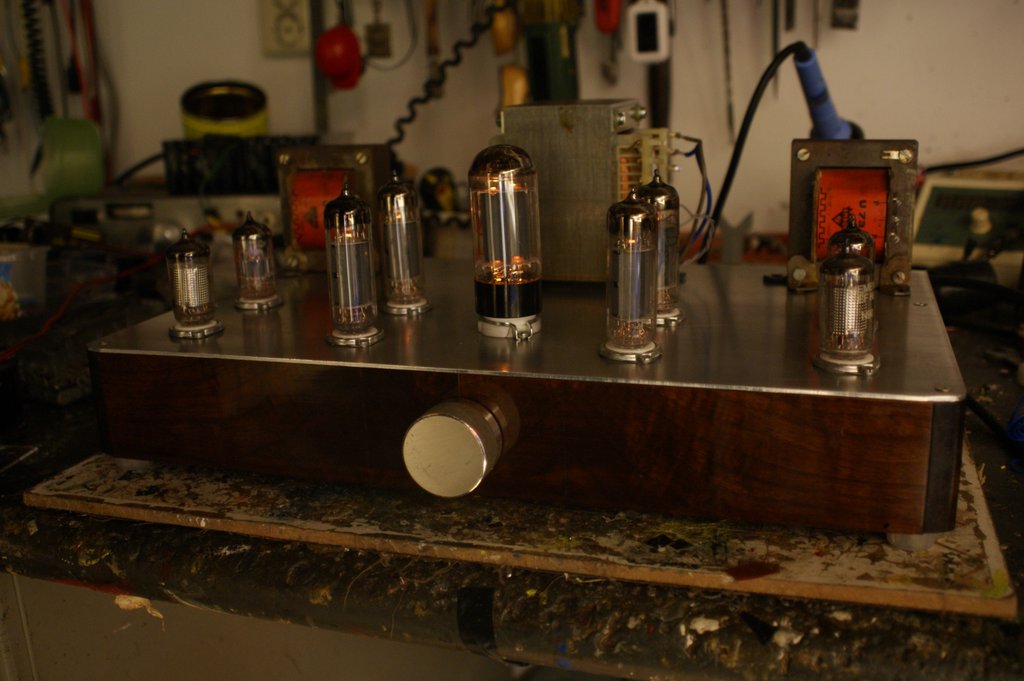

Toevallig heb ik hier een vraag over. Ik bouw nu al met tussenposen 50! jaar aan mijn buizenversterker en die moet nu toch echt eens af. Nu heb ik wel draad, veel zelfs, maar wat voor draad kan ik nu bij Conrad bestellen om het hoogspanningsgedeelte mee te bedraden? Ik heb al zitten kijken, maar zie door de bomen het bos niet meer. Het hoeft niks speciaals te zijn, gewoon draad wat geschikt is voor de hoge spanningen.

Ik heb over deze versterker in 2018 al eerder wat gevraagd, maar toen is het verder blijven liggen. Het moet 2X een HF10 van Philps worden. Met het verzagen van een bijzettafeltje ben ik met het mechanische gedeelte nu wel klaar. Nu afbouwen dus.

Afbeelding
Afbeelding
Afbeelding

Gebruikersavatar
Henkjan
Beheerder / Site Admin
Berichten: 27625
Lid geworden op: do 01 jan 1970, 1:00
Locatie: Berkel en Rodenrijs

Re: Bekabeling buizenversterker

Berichtdoor Henkjan » zo 21 mar 2021, 18:58

Martin21 schreef:... Ik bouw nu al met tussenposen 50! jaar aan mijn buizenversterker ...
:yeah: dat is zelfs voor hier behoorlijk lang
If it measures good, but sounds bad, you're measuring the wrong thing." ― Dr. Richard C. Heyser

Gebruikersavatar
Barry2001
Algemene moderator
Berichten: 11947
Lid geworden op: zo 22 mar 2009, 16:57
Locatie: Hengelo

Re: Bekabeling buizenversterker

Berichtdoor Barry2001 » zo 21 mar 2021, 20:58

2018, 3 jaar geleden, dan zou er een antwoord kunnen :mrgreen:

Bv deze: https://www.automatic-electric-audio.nl ... tagedraad/

Heeft een PTFE mantel, als je daar eens per ongeluk met de bout tegenaan komt smelt deze niet gelijk weg. In verschillende kleuren (tijdloos!) leverbaar.
Denk er eens over na, praten we over 3 jaar verder :relax:

Martin21
Berichten: 13
Lid geworden op: do 01 feb 2018, 0:01

Re: Bekabeling buizenversterker

Berichtdoor Martin21 » zo 21 mar 2021, 21:07

Maar het IS waar! :mrgreen:

*Precies vijftig jaar geleden, ik was 18, heb ik de uitgangstransformatoren bij de toenmalige radio-onderdelenzaak in Zeist Jensen gekocht, ik had er een bezorgbaantje voor genomen bij een delicatessenzaak. Ik was 18 en had net mijn rijbewijs.
*30 jaar geleden heb ik de plaat aluminium bij de firma van der Zee in Culemborg gekocht.Die stopte.
*Het verzaagde bijzettafeltje kwam omstreeks die tijd uit een inboedel van een overleden familielid; Zolder.
*In 2018 heb ik het project weer opgepakt, buizen, trafo enz gekocht. Weer opzij gelegd.
*2021, jubileumjaar het moet af. Dus moet ik nu eerst draad kopen, de boel bedraden, onderdeeltje kopen en wie weet speelt ie dan voor 31 december!

Zo ziet ie er nu van achteren uit trouwens.

Afbeelding

Gebruikersavatar
Kappa7
Berichten: 4471
Lid geworden op: za 22 nov 2008, 9:50
Locatie: Ermelo

Re: Bekabeling buizenversterker

Berichtdoor Kappa7 » zo 21 mar 2021, 21:50

Ik kan me zo voorstellen dat je nu tijd hebt om het af te bouwen, Gaat je vast lukken.

Gebruikersavatar
Barry2001
Algemene moderator
Berichten: 11947
Lid geworden op: zo 22 mar 2009, 16:57
Locatie: Hengelo

Re: Bekabeling buizenversterker

Berichtdoor Barry2001 » zo 21 mar 2021, 21:57

Het is wel humor, het zou afaik het langst lopende project hier zijn.

Gebruikersavatar
Kappa7
Berichten: 4471
Lid geworden op: za 22 nov 2008, 9:50
Locatie: Ermelo

Re: Bekabeling buizenversterker

Berichtdoor Kappa7 » zo 21 mar 2021, 22:03

Zou maar zo kunnen :D

Martin21
Berichten: 13
Lid geworden op: do 01 feb 2018, 0:01

Re: Bekabeling buizenversterker

Berichtdoor Martin21 » zo 21 mar 2021, 23:26

Kappa7 schreef:Ik kan me zo voorstellen dat je nu tijd hebt om het af te bouwen, Gaat je vast lukken.

Jewel, ik ben blij dat ik wat omhanden heb in deze saaie tijd. En, het meeste werk is nu wel gedaan en de belangrijkste onderdelen heb ik.
Die draden en die onderdeeltjes, als je het schema volgt en de aarding in de gaten houdt, ach, dat is best te doen.

Het meest ben ik benieuwd hoe zoiets nu klinkt eerlijk gezegd. En buizen is en blijft jeugdsentiment.

Martin21
Berichten: 13
Lid geworden op: do 01 feb 2018, 0:01

Re: Bekabeling buizenversterker

Berichtdoor Martin21 » ma 22 mar 2021, 15:13

Barry2001 schreef:2018, 3 jaar geleden, dan zou er een antwoord kunnen :mrgreen:

Bv deze: https://www.automatic-electric-audio.nl ... tagedraad/

Heeft een PTFE mantel, als je daar eens per ongeluk met de bout tegenaan komt smelt deze niet gelijk weg. In verschillende kleuren (tijdloos!) leverbaar.
Denk er eens over na, praten we over 3 jaar verder :relax:

Bedankt voor de tip, ik zet er nu vaart achter! Ik bestel gewoon alle kleuren, komt altijd van pas.

Een vraagje nog, ik wil de afvlak elco's meebestellen, de rest komt later. De orginene HF 10 gebruikt een smoorspoel en 50+50uF Uf. Mag ik deze waardes ook voor mijn zwaardere GZ 34 gebruiken?
Ik bedoel dus die: 50+50uF 500V €11,00 per stuk

https://www.automatic-electric-audio.nl ... ensatoren/

Jeroen211
Berichten: 67
Lid geworden op: wo 27 jan 2021, 15:42
Locatie: Soest

Re: Bekabeling buizenversterker

Berichtdoor Jeroen211 » ma 22 mar 2021, 15:29

Martin21 schreef:Een vraagje nog, ik wil de afvlak elco's meebestellen, de rest komt later. De orginene HF 10 gebruikt een smoorspoel en 50+50uF Uf. Mag ik deze waardes ook voor mijn zwaardere GZ 34 gebruiken?



Ja dat mag: 50 uF direct aan de GZ34 en 50 uF na de smoorspoel.
Als je het netjes wilt doen controleer dan ook de dc weerstand van de trafo en voeg evt 2 weerstanden toe om op minimaal 2 x 125 Ohm te komen.
