Low budget 2-weg vloerstaander.

[Edo]

Het verhaal is eigenlijk heel simpel.
Ik was op een verjaardag en kom daar in gesprek met een student (zoon van vriend van me). We raken aan de praat over luidsprekers en al snel komen we uit op :"maar da's toch veel te duur voor een studentje?".

Zo....einde verhaaltje.

Met dit idee ben ik wat gaan zitten broeden en heb besloten wat simpels, goedkoop en makkelijk te maken. Niet zozeer voor bij mij in de huiskamer, maar leuk voor een student met niet teveel geld. (en makkelijk na te bouwen).

Kast wordt vrij simpel, recht toe recht aan, 18mm MDF met her en dar wat bracing en rond de 25 liter.
Unit voor het laag wordt de Peerless SDS-164-THP van 22 euro, voor het hoog de HiVi-Research X1 van 14 euro.





Onderdelen zijn in bestelling dus even afwachten.
Ideetje over de looks, zie hieronder:

[weidok]

Leuke woofer......
zou niet misstaan in een Piedpiper achtig ontwerp

hmm.... t ampje (2e gen) erbij en een PS1 van ebay klaar

[Vuurkat]

Ik heb net zoiets, alleen dan met de ARN 5614 van Tesla en een andere tweeter. Frequentiebereik is (in theorie, -3dB) 35Hz - 20KHz.

Kost ongeveer evenveel.

En euhm, is die bracing wel nodig?

[Ronkel]

Bracing is altijd goed. Wordt ie gesloten?

[Digidoo]

maar leuk voor een student met niet teveel geld

Kijk dat spreekt mij nou aan...

Dit ga ik volgen!

[b_force]

leuke goedkope driver, maar let er op dat het eigenlijk een TL drivertje is (beetje hoge Q nmlk).

In BR krijg je al snel een bult op 100Hz, en dan een zeer snelle afval.

[Edo]

Bracing is altijd goed. Wordt ie gesloten?

Het wordt een BR kast met de opening naar beneden.
Dit omdat de persoon (student) een kleine kamer heeft en een pijp aan de voorkant niet zo mooi vond. Dus dacht ik de pijp aan de onderkant. Heb ik ook met mijn vorige project gedaan en bevalt goed.
Bracing gaat trouwens bestaan uit resthout wat bij het zagen overblijft en zal een kruis worden van twee plankjes.

Totale kosten weet ik nog niet maar streef naar rond de 125 euro per kast incl hout, terminals, demping, pijp, schroefjes, lijm en filter.

[Edo]

leuke goedkope driver, maar let er op dat het eigenlijk een TL drivertje is (beetje hoge Q nmlk).

In BR krijg je al snel een bult op 100Hz, en dan een zeer snelle afval.

Klopt, maar denk dat het wel te doen is.

[b_force]

lijkt een aardig plaatje, echter in winisd en boxsim krijg ik hem totaal niet lekker (ik heb er natuurlijk ook al een paar keer naar gekeken )

Het zal ergens een middenweg zijn, bij die programma's.
Je zou kunnen overwegen een TL te maken, aangezien je toch een vloerstaander gaat maken, daar past hij echt heel mooi in.

[Edo]

lijkt een aardig plaatje, echter in winisd en boxsim krijg ik hem totaal niet lekker (ik heb er natuurlijk ook al een paar keer naar gekeken )

Het zal ergens een middenweg zijn, bij die programma's.
Je zou kunnen overwegen een TL te maken, aangezien je toch een vloerstaander gaat maken, daar past hij echt heel mooi in.

Ik zal eens kijken. Qua kosten maakt het niet veel uit. Binnenkort toch eerst een testkast bouwen. Eens kijken hoe dat meet.

[Henkjan]

met een wat hoge Q driver kan je de BR respons mooier krijgen door wat smalle poorten te nemen, die wat weerstand geven (dempen de BR een beetje zeg maar), net als bij een onken kast. is met LspCAD wel goed te simuleren denk ik (vinkje bij non lineair), met winisd etc zeer waarschijnlijk niet

andere optie waar ik zelf al een tijdje mee in m'n hoofd loop is wat BAF in de BR poort... zoek alleen nog een manier om dat te simuleren (mogelijk met de MJKing sheets?)

[b_force]

of maybe een ML TL ?
(soms kan je daarbij NET even goed uitkomen

[Vuurkat]

Totale kosten weet ik nog niet maar streef naar rond de 125 euro per kast incl hout, terminals, demping, pijp, schroefjes, lijm en filter.

Mijne kostte maar €36,25 maar dan wel met tweedehands spul.

[b_force]

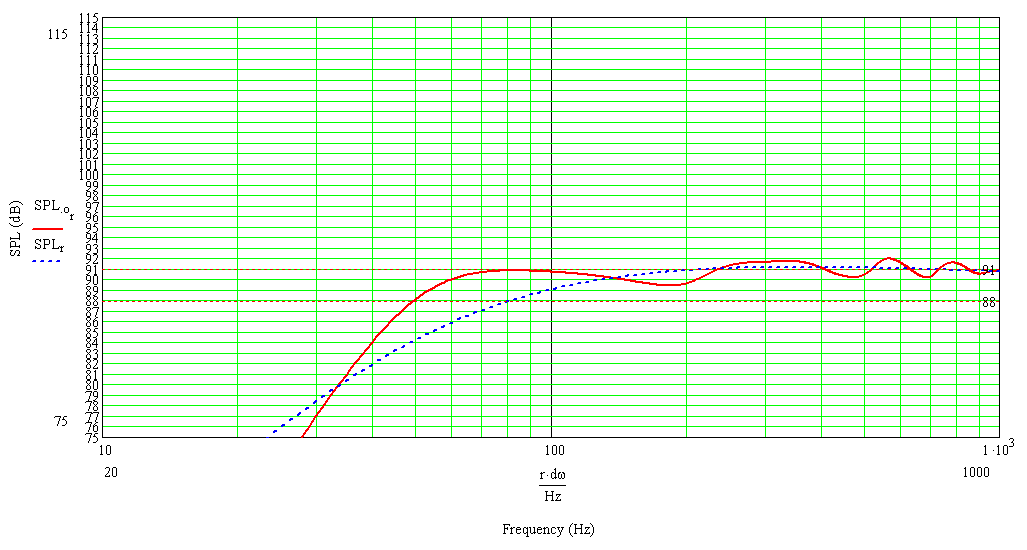

ik heb nog eens zitten kijken, en je kan met een opgevouwen ML TL hele leuke dingen voor elkaar krijgen

[Edo]

Ziet er goed uit.

Zou je wat afmetingen naar me kunnen mailen van grafiekje van hierboven?...

[b_force]

mjah tis een gevouwen ML TL. Ik begrijp nog steeds niet voor de 100% waar bv die "BR-pijp" (als je het zo kan noemen) moet komen.
Tevens vind ik het ook jammer dat mathcad geen groupdelay aangeeft.

[Edo]

Tsja, ik heb totaal geen verstand van TL, dus schiet mij maar lek....

[b_force]

Mwah, dat vind ik dan ook weer zonde.

Ik zal kijken of hij ook goed wil in een klassieke TL, maar voor als nog niet veel soeps kunnen krijgen.

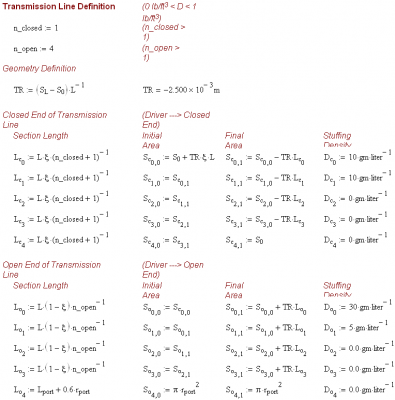

Hier de gegevens.
totale lijn wordt dan 126cm

[Edo]

Thanks, gaat het eens bestuderen.

[Henkjan]

Tevens vind ik het ook jammer dat mathcad geen groupdelay aangeeft.

moet je die 25 dollar doneren aan Martin, dan krijg je toegang tot de nieuwste sheets... niet alleen GD, maar ook baffle en kamer invloeden

[b_force]

Tevens vind ik het ook jammer dat mathcad geen groupdelay aangeeft.

moet je die 25 dollar doneren aan Martin, dan krijg je toegang tot de nieuwste sheets... niet alleen GD, maar ook baffle en kamer invloeden

Eigenlijk is dat heel heel heeeeeel erg de moeite waard

Heb enkel geen credit card, dus als ik even via iemand kan betalen
(PB even dan aub )

DIKKE EDIT !!!!

ehm dit is wel even iemand blij maken met een dooie mus.
Ik ben even in de war met de SDS134. Edo gebruikt de SDS164.

Maargoed daarvan zal ik dus zo ook even een simu doen.

nogmaals voor de duidleijkheid. Deze simu is van de SDS134

[Edo]

....de 134 zou ik in een iets kleiner kastje maken ja....

[Edo]

Nog een voorbeeld:

http://www.akustyk.com.pl/projekty/S16.html

[b_force]

....de 134 zou ik in een iets kleiner kastje maken ja....

De 164 komt er aan, moment

De 134 heb ik trouwens al in een klassieke TL gekregen

[b_force]

Hier de Simu van een SDS164 in een klassieke TL
(snel heh ? )

Optimaliseren volgt nog, maar dan moet ik eerst een kast etc gaan tekenen voor de exact maten.
